高人圖文解說S參數（進階篇）

2016-09-22 by:CAE仿真在線來源:互聯網

S參數是RF工程師/SI工程師必須掌握的內容,業界已有多位大師寫過關于S參數的文章,即便如此,在相關領域打滾多年的人, 可能還是會被一些問題困擾著。你懂S參數嗎? 請繼續往下看...圖文獨特講解!

本文目錄:

前言
個別S參數與串聯S參數的差別
雙埠S參數對地回路效應的處理
兩個2-port S參數,有可能組成一個4-port S參數嗎?
全3D模型的S參數,與分開的3D模型S參數串連的差別?
Port阻抗的設定,對S參數本質上,與S參數的使用上,有沒有影響?
Export S參數模型時,有沒有做port renormalize to 50 ohm,對使用S參數有沒有影響?
問題與討論

1. 前言

S參數是SI與RF領域工程師必備的基礎知識,大家很容易從網絡或書本上找到S,Y,Z參數的說明,筆者也在多年前寫了S參數 -- 基礎篇。但即使如此,在相關領域打滾多年的人, 可能還是會被一些問題困擾著。你懂S參數嗎? 請繼續往下看...

2. 個別S參數與串聯S參數的差別

問題1:為何有時候會遇到每一段的S參數個別看都還好,但串起來卻很差的情況(loss不是1+1=2的趨勢)?

Quick answer :如果每一線段彼此連接處的real port Zo是匹配的,那loss會是累加的趨勢,但若每一線段彼此連接處的real port Zo差異很大,那就會看到loss不是累加的趨勢,因為串接的接面上會有多增加的反射損失。

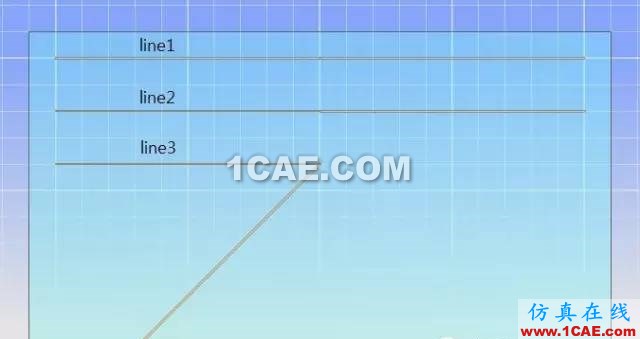

2.1 下圖所示的三條傳輸線

Line1是一條100mm長,特性阻抗設計在50ohm的微帶線,左邊50mm,右邊50mm。

Line2也是一條100mm長的微帶線,左邊50mm維持特性阻抗50ohm,但右邊50mm線寬加倍,特性阻抗變小到33。

Line3也是一條100mm長的微帶線,左邊50mm維持特性阻抗50ohm,但右邊50mm線寬加倍,特性阻抗變小到33,且呈135o轉折。

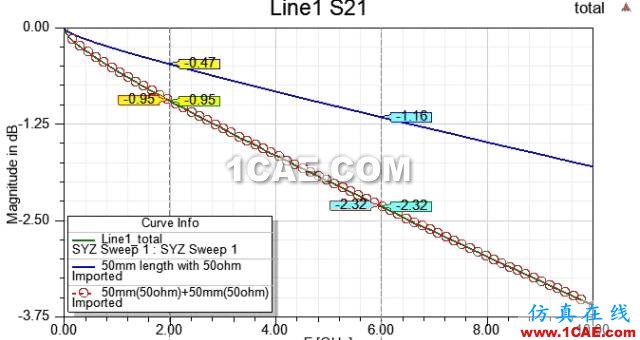

觀察Line1的S21發現,左右兩段的S參數有累加特性

動圖

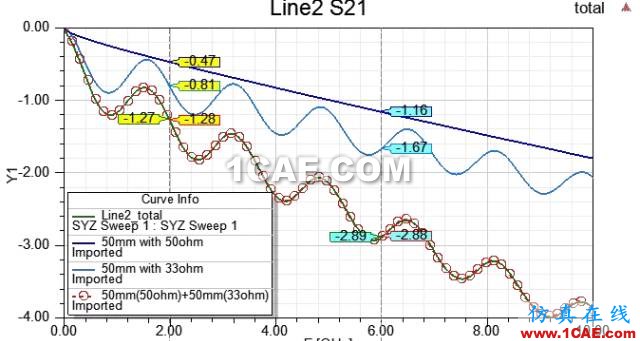

觀察Line2, Line3的S21發現, 整條線的S參數比起左右兩段個別看的S參數之累加差一些

動圖

問題2:為何各別抽BGA與PCB的S參數后,在Designer內串接看總loss,與直接抽BGA+PCB看S參數的結果不同?

Quick answer :這與結構在3D空間上的交互影響,還有下port位置有時也有影響。

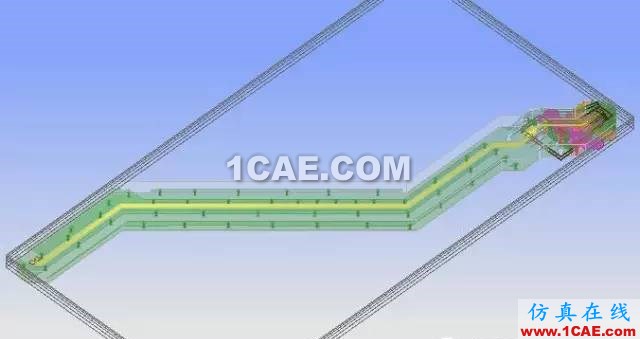

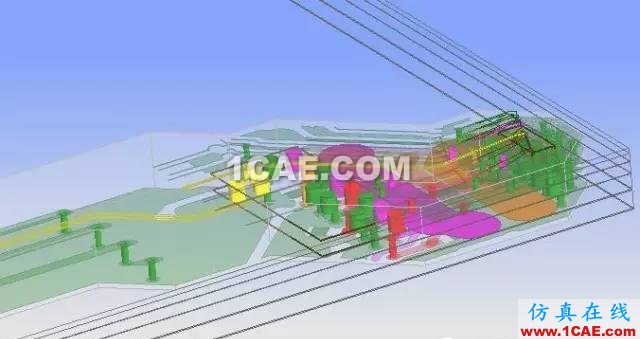

2.2 下圖所示是兩層板BGA封裝,放上有完整參考平面的PCB兩層板, 這是在消費性電子產品很常見的應用條件。

黃色是高速的差動對訊號,其在PCB上走線的部分,有很好的完整參考平面,但在BGA端則完全沒有參考平面。

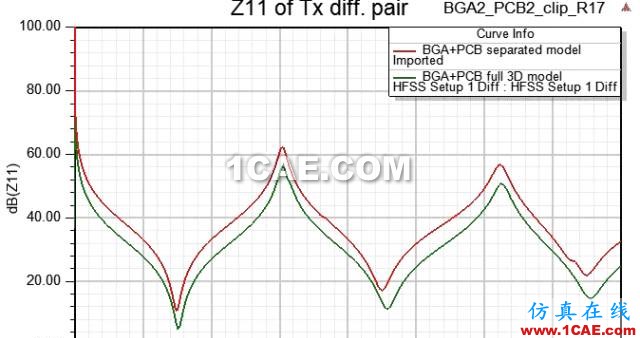

HFSS 3D Layout模擬結果

3. 雙埠S參數對地回路效應的處理

問題1:RLC等效電路可以估出訊號線與地回路每一段的RLC特性,但S參數卻不行,原因是什么? S參數帶有地回路的寄生效應嗎?

Quick answer :RLC等效電路是terminal base model,而S參數是port base model,后者看的昰一個port的正負兩端之間的差值。所以S參數雖然有含地回路(return path)寄生效應,但無法單獨分離出地回路的影響。

問題2:在Designer匯入S參數模型時,可以選擇該S參數的電路符號要不要有每一個port的reference ground (negative terminal),或是使用common ground,使用common ground是否表示把每個port的negative terminal短路,會忽略地回路的寄生效應嗎?

Quick answer: 使用common ground,并不會把return path兩端short,S參數本身已經內含地回路的效應。

4. 兩個2-port S參數,有可能組成一個4-port S參數嗎?

Quick answer : No. 一個2-port S參數,內涵2x2 (4) matrix單元,即S11, S12, S21, S22,而一個4-port S參數,需內涵4x4 (16) matrix單元。所以明顯的,當有兩條線的兩個2-port S參數,并不足以充分且唯一定義一個4-port S參數,即這兩條"之間"的近端耦合與遠程耦合條件并未被定義。換言之,一個4-port S參數可以簡化(reduce order)分離出兩個2-port S參數,但反之不然。

5. 全3D模型的S參數,與分開的3D模型S參數串連的差別

常見的問題是:封裝與PCB板單獨抽S參數后,再于電路仿真軟件串接S參數,這樣的做法跟把封裝與PCB直接在仿真軟件中3D貼合抽S參數會有怎樣的差異?

Quick answer :封裝與PCB間在Z軸上的空間耦合路徑,只有把封裝與PCB直接在仿真軟件中3D貼合抽S參數時,才會被考慮。這樣的做法當然是最準的做法,但需不需要每個案子都一定非得這么做不可,其實取決于結構與帶寬考慮。當這條路徑的耦合效應影響,在您所設計的結構下,在一定帶寬以上的影響不能被忽略時,就必須考慮。

6. Port阻抗的設定,對S參數本質上,與S參數的使用上,有沒有影響?

Quick answer :雖然renormalize不同的port阻抗,會得到不同的S參數曲線,但該N-port model所定義的物理效應本質上是相同的。所以對于model的使用,理論上沒影響,但實際上因為tool的transient analysis的數值處理能力(fitting ability)不同,有些時候有影響。

打個比方,在SIwave v4.0很早期的文件,會建議訊號的port阻抗設50ohm,而電源的port阻抗設0.1~1ohm,但目前的SIwave其實就不需要特別這么做,即你可以延續之前的設定習慣,或是全部都renormalize 50ohm,SIwave吐出的S參數代到Designer去用,都可以得到一樣的結果。如果您使用其他的tool有遇到設不同的port阻抗,得到時域模擬結果不同的情況,建議您可以試試SIwave.

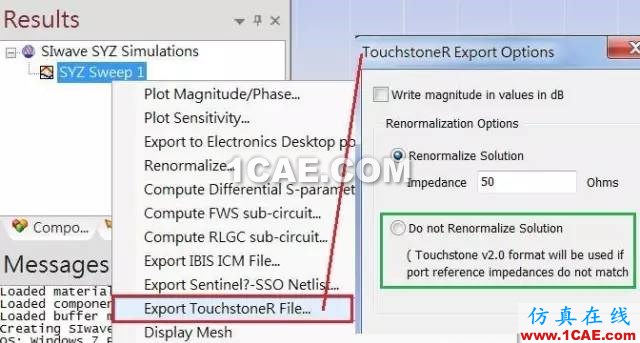

7.Export S參數模型時,有沒有做port renormalize to 50ohm,對使用S參數有沒有影

Quick answer :No

8. 問題與討論

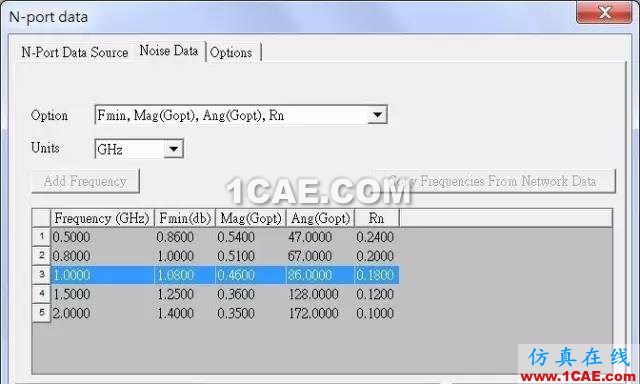

8.1 S參數無法匯入怎么辦?

Ans:首先檢查tool是否反饋任何錯誤訊息,再來以文本編輯器打開該S參數,檢查其頻點描述定義是否是遞增排列(frequency monotonicity)。會出現這種烏龍錯誤,通常是有人手動編輯去修改S參數造成。

8.2 S參數因為port數過多導致模擬耗時怎么辦?

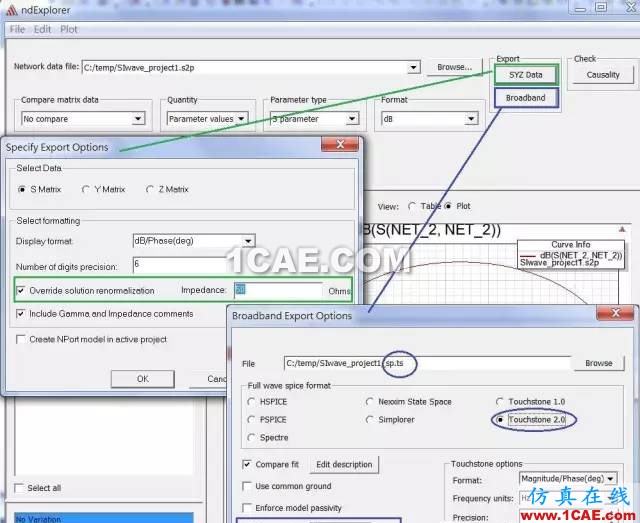

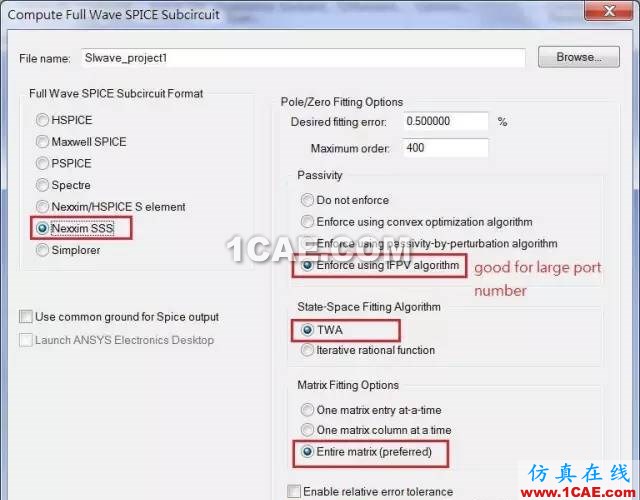

Ans:遇到S參數模擬耗時,首先我會檢查該S參數是否有passivity與causality issue,或是在Designer模擬過程中,注意看看是否在state-space fitting process卡很久。遇到多埠S參數,則試著轉成state space model (.sss),仿真速度會加快不少,而透過SIwave或NdE轉state space model的程序中,建議只勾enforce passivity,不用勾enforce causality,這樣也會節省不少時間。(因為state space algorithm本身就滿足primitive causality,所以不用擔心其因果性問題)
