T29DesignCon譯文：描述25+Gbps連接器特性的新方法

2016-09-22 by:CAE仿真在線來源:互聯網

摘要:

這篇文章呈現了幾種描述連接器、過孔和印刷電路板特性的新的發現。指出減小信號之間的偏移可以提高整個通道的插入損耗對串?dāng)_的比率(ICR)。為了最優化25+ Gbps通道的性能,專門鋪設了一塊集成了高密度BGA連接器和兩跟6英寸傳輸線的電路板,并且應用了編織特性非常平整的Megtron-6板材。應用了一種新的去嵌工具對兩根6英寸傳輸線進行模型提取,這種工具可以通過優化使得時域和頻域響應完全匹配。連接器參數通過一塊大的電路板直接提取,并和3D仿真結果對比,過孔基于隨頻率變化的介電常數和浸錫效應來仿真。指出在需要更少的內存和CPU仿真時間的前提下,具有有效直徑的平滑過孔可以得到相似的阻抗和時延參數。最后,通過相關數據說明了連接器,過孔以及PCB在仿真和測試結果中有極好的一致性。

A簡介

在芯片到芯片的連接通路中,連接器通常是最大的阻抗不連續點和串?dāng)_源。為了得到正確的連接器(IT5)參數,必須設計一個測試數據不會隨著PCB的變化而失真的測試工具,仿真模型也必須和測試工具有相同的尺寸和PCB板材。為了從測試工具提取連接器和過孔的參數,還需要一個精確的去嵌工具。本文評估了PCB的結構以及它對整個通道的性能影響。介紹了幾種可以很好的協同仿真和測試的新方法。

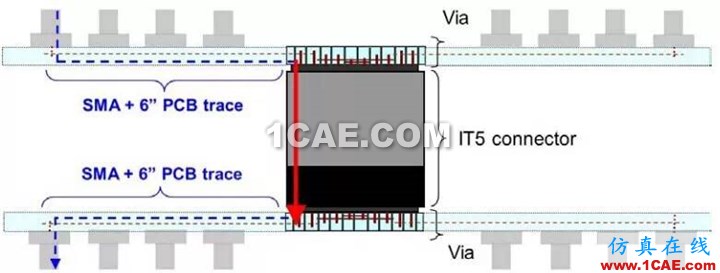

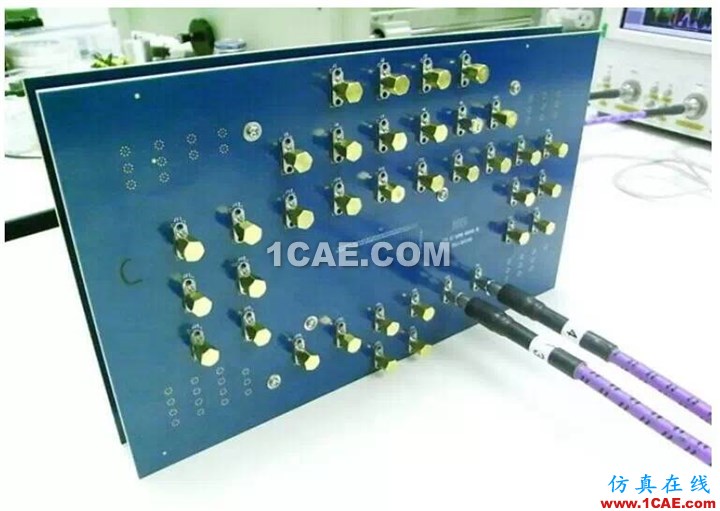

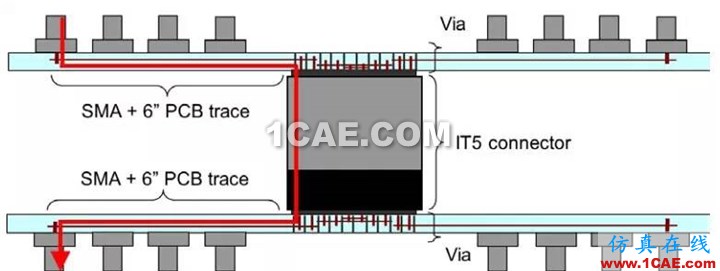

最初的測試工具主要凸顯了高速連接器的性能,但是測試數據和仿真結果有很大的差異。用本文所介紹的方法設計了一個新的測試工具后,測試數據和仿真結果都有了很多的改善。如圖1所示,每一個測試工具由一個主板和一個子卡通過一個IT5連接器連接起來。每一個測試工具可以提供超過15個差分對以供測試。

主板和子卡都提供了6英寸的差分帶狀線,并連接到SMA接口。第一塊(舊的)PCB采用了FR408板材和RTF工藝,厚度為30層,第二塊(新的)采用了Megtron6的板材和超低剖面(Hyper very low profile,HVLP)銅面處理,板層為26層。另外,為了驗證介質材料和銅面效應,改變了玻璃纖維的種類來提高整個通道的性能。舊的PCB采用了常用的1080,新的PCB用了3313和2-ply 1078玻璃纖維來提高整體介質的一致性。

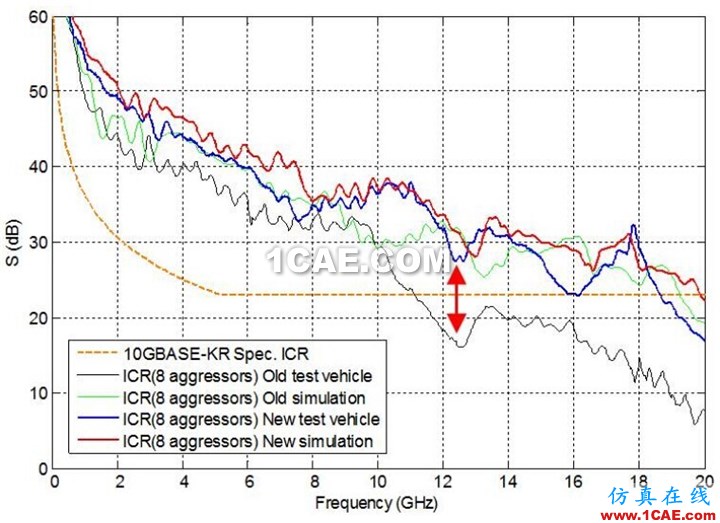

圖2顯示了基于兩種測試工具對ICR的測試和仿真數據,ICR曲線是IEEE 802.3ap規范里面的定義,用來比較通道中信號的衰減和不需要的噪聲。圖2的ICR曲線包含了SMA接頭、帶狀線、過孔以及連接器?；谂f的測試工具的仿真結果可以在19GHz之內PASS,但是測試數據只能在11GHz之內PASS。這么大的差別是由于PCB生產工藝和板材特性不夠完美引起的。

基于新的PCB的仿真和測試數據吻合的很好,仿真模型也沒有隨著制程偏移有很大的變化。為了減少因?yàn)橹瞥唐贫鸬耐ǖ浪p,必須在前期仔細的設計PCB。圖2中對于新的PCB的測試結果有了很大的改善,這是因?yàn)閼?yīng)用了更好的PCB板材和PCB設計規范。本文后面的部分將來說明如何設計新的PCB以及如何應用新的去嵌工具和方法來驗證結果。

PCB材料選擇

在25+ Gbps通道設計中,PCB材料是一個非常重要的因素,它決定了整個通道的信號衰減和測試數據的完整性。低損耗介質加上平整的玻璃纖維可以很大程度的提高通道性能。有很多種不同的玻璃纖維和樹脂可以選擇,本文主要學習1080和1078兩種編織效應以及對比其不同。

玻璃纖維編織效應對信號對之間偏移的影響

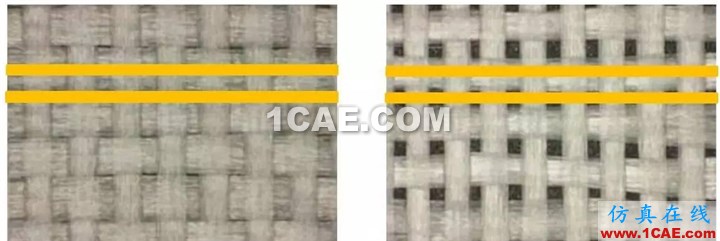

1080編織的纖維束緊緊纏繞,產生出比較大的環氧樹脂束和玻璃編織。在圖3所示的例子中,一對差分帶狀線中一根線在環氧樹脂上面,另一根線在玻璃纖維上面。一般來說,環氧樹脂的介電常數大約為3,但是玻璃纖維的介電常數根據生產工藝的不同,在5和6之間。不同的材料有不同的介電常數,所以在環氧樹脂上面的傳輸線阻抗比較高,而在玻璃纖維上面的傳輸線阻抗比較低,而且傳輸延遲也和介電常數相關,這導致兩條傳輸線的延時不一樣,這將造成差分線之間產生偏移。這種偏移會很大程度的影響通道的插入損耗和串?dāng)_。

對于1078來說,玻璃纖維束伸展開來,平坦的分布在表面之上,PCB玻璃纖維之間的空隙減小,每一根傳輸線所對應的介電常數在很大程度上趨向一致,所以差分線之間的延時匹配,也可以使差分對之間的偏移最小化。

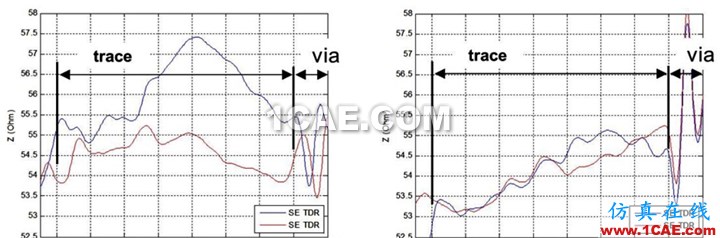

從時域角度也可以看出這種差異,如圖4所示,在1080玻璃纖維編織的情況下,兩根傳輸線的阻抗(20/80上升時間為50ps)有很大不同。阻抗高的傳輸線也會有更快的信號傳輸。從測試結果來看,兩根單端線到達接口過孔處的時間不一樣,引起差分對之間的偏移。而在1078玻璃纖維編織的情況下,兩根單端線的阻抗非常接近,傳輸速度也一樣,所以到達過孔的時間也相似。

線間偏移會導致差分對性能衰減。圖5展示了一組差分對之間的偏移為~30ps時,差模插入損耗和遠端串?dāng)_的惡化情況。可以看出,線間偏移被修正以后,差模插入損耗和遠端串?dāng)_都有了非常明顯的改善。為了整個通道達到好的性能和關聯性,最小化線間偏移的影響,在設計PCB的過程中深入了解材料特性和制造知識非常重要。

導體損耗和介質損耗

為了保證25+ Gbps的通道性能,必須理解銅和介質材料的特性以及控制信號的衰減?，F(xiàn)在市場上有很多不同種類的銅箔可供選擇,有反面處理銅箔(RTF),超低輪廓銅箔(VLP)以及超級低輪廓銅箔(HVLP)。不同種類的銅箔有不同的導體損耗特性和不同的價格。如果信號衰減不能在PCB設計階段精確的預測,通道實際的眼高和眼寬可能和仿真結果會有不同。PCB介質材料在介電常數和損耗特性上也有很大的差別,比如一般的FR408材料的損耗因子為0.015,而其他低損耗材料的損耗因子可能為0.005.

為了預測整個通道的全部損耗,必須要精確的計算導體損耗和介質損耗。IEEE網站提供了一份Excel表格,可以用于為802.3bj計算帶狀線的導體損耗和介質損耗。它提供了Megtron-6,FR408以及Nelco N4000-1三種材料,數據包含了到20GHz以內隨頻率變化的介電常數和損耗因子。只要用戶輸入傳輸線長度,介質層厚度和走線尺寸,工具就會技算出通道的損耗曲線。另外,還有三種銅箔粗糙度的選擇:低,中,高。

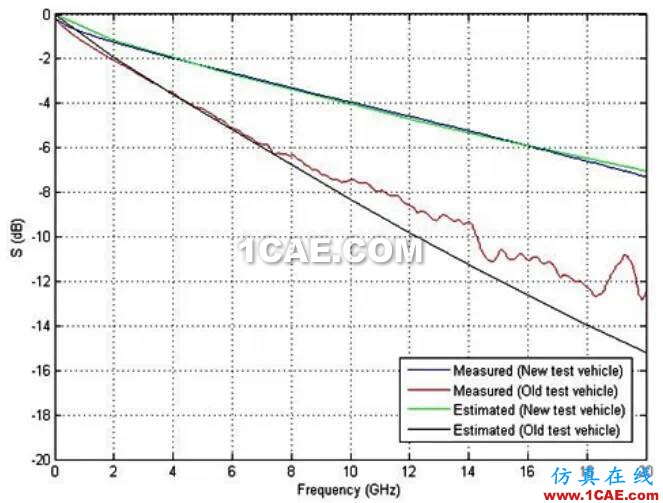

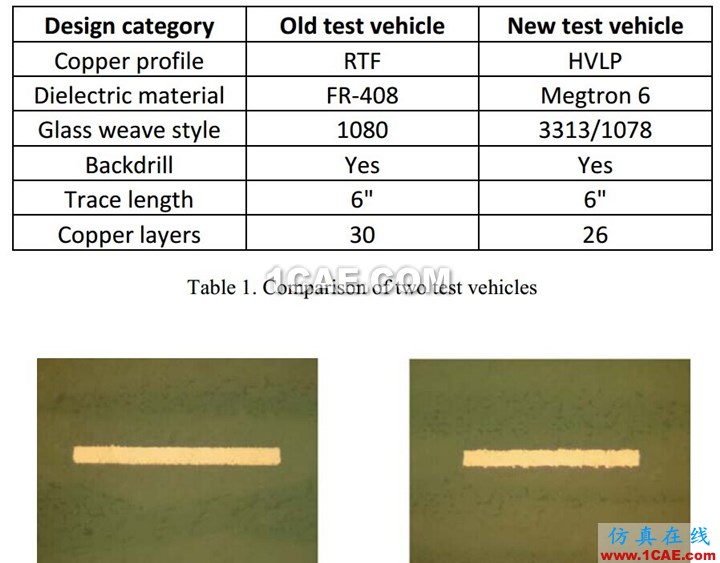

為了測試這個計算器的精確度,只測試了基于新舊兩種測試夾具上面兩對6英寸的帶狀線,表1給出了兩種測試夾具的結構,圖6顯示了RTF和HVLP的橫截面,圖7為兩種夾具的測試和預估的損耗結果,預估的結果是從上文提起的Excel計算器計算而得,其中RTF銅箔選用高粗糙度,HVLP銅箔選用低粗糙度。

隨頻率變化的DK值提取

FR408和Megtron-6是常用的PCB材料,但是不是所有的PCB都會用這兩種材料。另外,PCB玻璃纖維編織的種類也會改變材料的有效介電常數。下文描述的方法適用于帶狀線結構,可以有效提取任何材料的介電常數。為了得到可靠的數據,這種方法需要一個精確的去嵌工具,下面介紹一種可以精確去嵌的新工具。

In-Situ去嵌

In-Situ去嵌(ISD)是AtaiTec公司提供的新的去嵌程序,它可以移除測試夾具的影響(SMA接口和引線)和提取DUT的S參數。這個工具的主要功能如下:

ISD需要2x長度通過測試測試板,但是不需要和DUT板有相同的阻抗,這是因?yàn)镮SD僅僅使用測試板做為頻域和時域優化的參考,不是用來直接去嵌。

ISD僅需要2個參數:一個2x參考板的測試文件和一個從SMA到SMA DUT板的測試文件。用戶只要輸入這兩個文件,ISD會自動去嵌SMA接口和連接引線的影響。ISD會輸出三個S參數,左邊去嵌文件,右邊去嵌文件以及DUT本身。

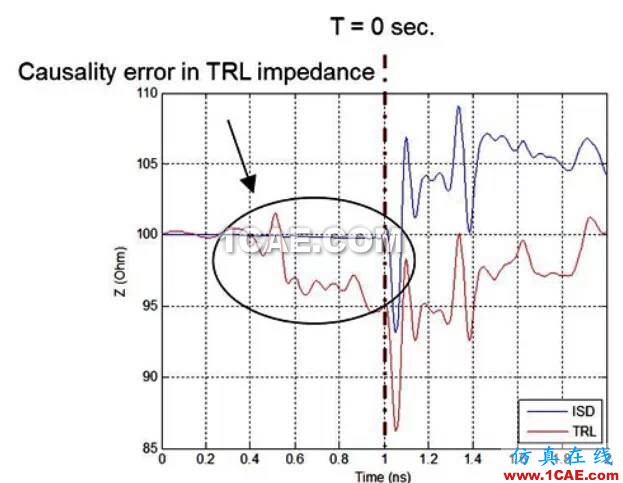

圖8展示了一個例子,ISD之后的DUT阻抗是因果的,但是經過傳統的TRL校準以后的阻抗確實非因果的。傳統的方法會引起非因果問題,主要是因?yàn)樾?zhǔn)和實際DUT的不同。

DK值提取

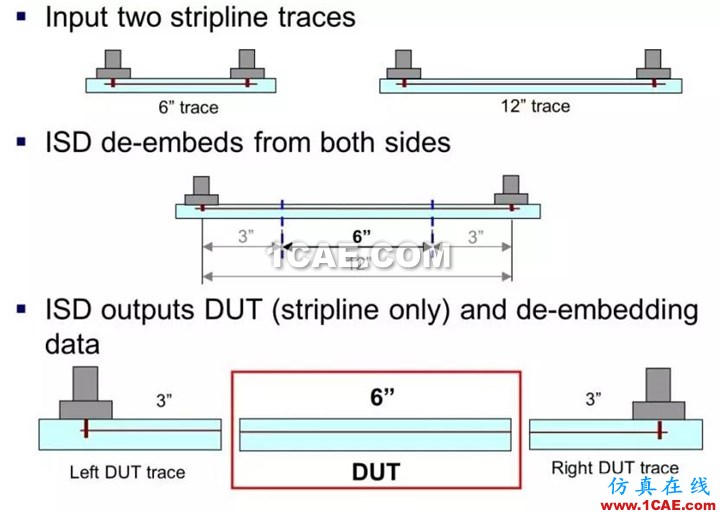

為了提取到精確的頻率相關的介電常數,需要只對帶狀線測試,而這種測試允許存在由SMA接頭和過孔帶來的阻抗不連續。由于ISD移除了DUT板之外阻抗不連續的影響,剩下的DUT的結果就非常準確了。這個例子中,為了提取一對6英寸的帶狀線,在相同的PCB層上構建了一對6英寸的線和一對12英寸的線,其中6英寸的線主要是用來去嵌的。如圖9所示,ISD會從每一個SMA接口開始去嵌,留下中間DUT的6英寸線。左邊和右邊的去嵌文件包含了SAM接口,SMA過孔和3英寸的帶狀線。

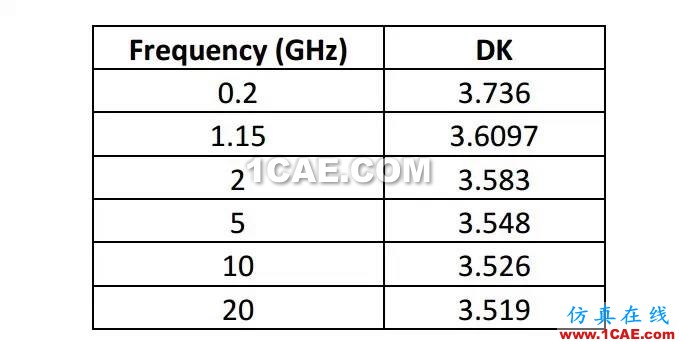

現在得到了6英寸帶狀線的測試數據,下一步需要計算帶狀線周邊材料的介電常數。信號的傳輸速度可以在沒有不連續的情況下根據相位延時很容易的得到,然后隨頻率變化的介電常數可以通過光速和信號傳輸速度的比值得到:

驗證PCB結構

經過多年的發展,PCB的制造工藝已經非常精確,但是過孔和傳輸線的結構還是會有變化。為了保證仿真模型和實際結構一致,必須進行驗證。

過孔的橫截面

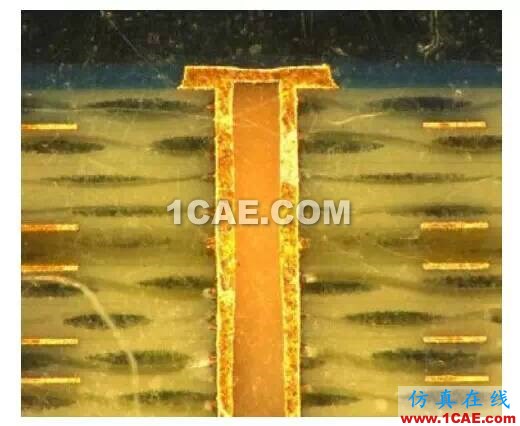

新的測試夾具生產以后,提取了一對差分線過孔的橫截面(圖10)。像Via直徑、位置、Pad直徑,銅箔移位以及介質厚度都經過了測試并且發現和仿真的數據有一點不同。

滲鍍

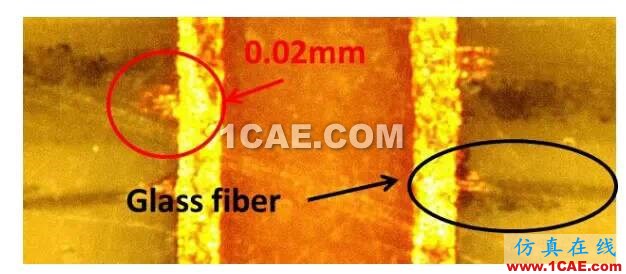

滲鍍是在過孔孔壁上有小的突出物存在,這些突出物看起來是附著在和孔壁相交的玻璃纖維上,當環氧樹脂損壞或和玻璃纖維分開的時候,銅箔會和玻璃纖維一起移動,而環氧樹脂會在鉆孔或?qū)訅旱墓ば蛑袚p壞。在新的測試夾具中,滲鍍?yōu)?0微米,IPC規范要求滲鍍不能大于80微米。

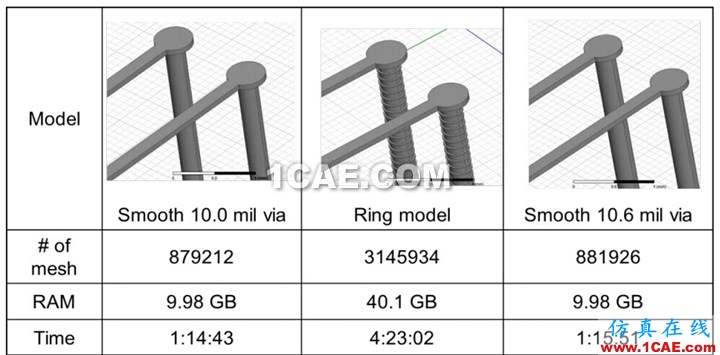

因?yàn)樯a(chǎn)新的測試夾具是為了25+ Gbps的數據速率,所以滲鍍對信號完整性的影響需要考慮。去嵌的測試數據包含了過孔和一條很短的線。創建了三種不同的仿真模型來觀察滲鍍的影響。最基本的情況是10mil的過孔,沒有滲鍍,第二個模型用100微米的同心圓使得有20微米在孔壁突出,來表示實際結構。最后一個模型是10.6 mils直徑的平滑過孔,想要來觀察沒有同心圓的滲鍍影響。表格3比較了用HFSS來仿真這些模型所用的內存和CPU時間。

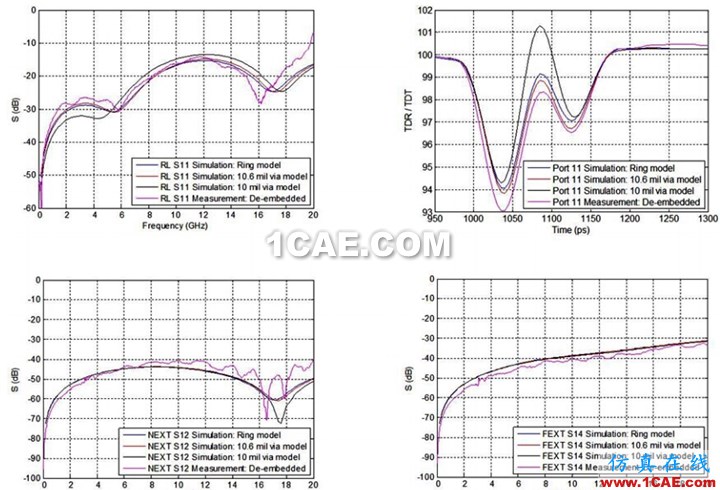

圖12顯示了Ring model,10.6 mil模型和測試數據之間有很好的相關性。可以明顯的看出來,為了精確和高效的仿真過孔,過孔的直徑可以比實際情況大一點來表示滲鍍的影響。

需要注意的是有和沒有20微米的滲鍍,在阻抗上會有大約2歐姆的差異(30ps上升時間的情況下)。如果PCB有80微米的滲鍍,阻抗的差異會更大一點。

通道性能

對于25+ Gbps的通道,插入損耗和串?dāng)_的比值(ICR)是一個非常重要的測試項目。仿真和測試的ICR數據不僅需要在整個通道上一致,而且需要在連接器+過孔的數據上一致。很好的一致性說明整個仿真,設計以及參數提取方法在按照期望的方式進行。

整個通道的一致性

PCB傳輸線的模型是仿真和測試一致性中最大變量中的一個。任何模型都不能復制由玻璃纖維和制造工藝帶來的隨機影響。本文介紹了級聯由仿真和ISD提取得到的連接器和過孔的新的方法,來完成對整個通道的一致性。

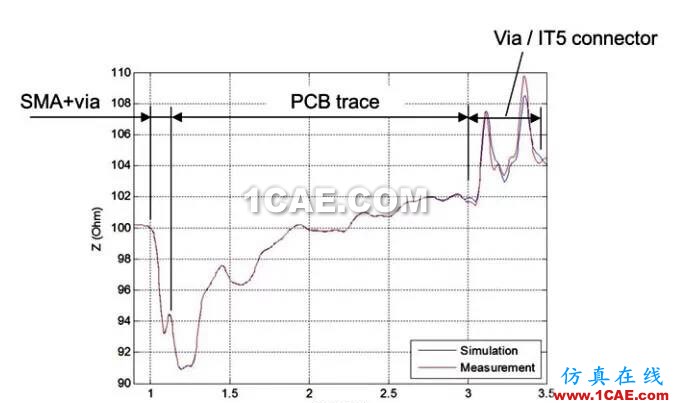

圖14比較了對于整個通道測試和仿真的差分阻抗,其中仿真模型由ISD提取的SMA+Trace模型和HFSS仿真的IT5連接器+過孔模型級聯而來。從圖14可以清楚的看到由ISD提取的PCB阻抗有很大的變動性。測試和仿真僅有的區別是在IT5連接器+Via區域。

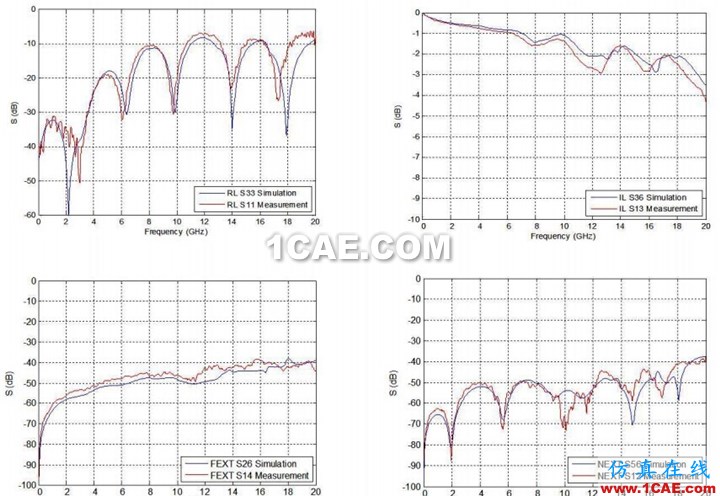

圖15說明測試和仿真在各個參數中都由很好的一致性,插入損耗(IL),反射損耗(RL),近端串?dāng)_(NEXT)以及遠端串?dāng)_(FEXT)。

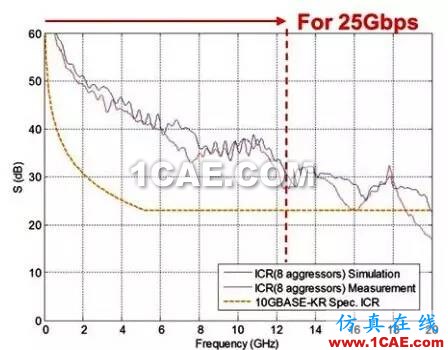

圖16也說明了仿真和測試在ICR參數上也有很好的一致性,它再次確認了整個系統對于25+ Gbps信號的性能。

連接器和過孔的參數描述

連接器和過孔通常是系統通道中最大的阻抗不連續點和串?dāng)_源。為了理解通道的性能瓶頸,就需要理解連接器和過孔在實際的通道中的性能。本文說明了在PCB設計中影響通道性能的主要因素,并且通過一個很大的演示板來描述連接器和過孔的參數。一塊比較大的演示板很容易通過實際操作來說明器件的性能。而通過演示板來提取DUT的參數可以幫忙我們確認導致仿真和測試不一致的原因。

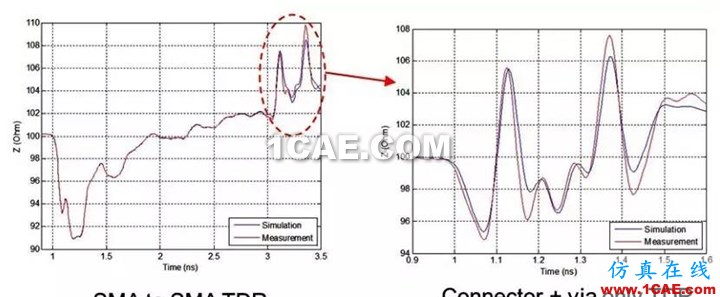

圖18展示了整個通道以及去嵌之后連接器和過孔的阻抗波形。因?yàn)橛懈嗟母哳l信號保留,去嵌之后可以看到更多細節。去嵌掉SMA和PCB 走線之后,DUT(IT5連接器+Via)在仿真和測試之間有很好的一致性。

圖19展示了IT5連接器+過孔的IL,RL,NEXT,FEXT。仿真和測試之間的一致性保持的非常好,尤其是在DUT是從一個很大的電路板上提取而來的條件下。

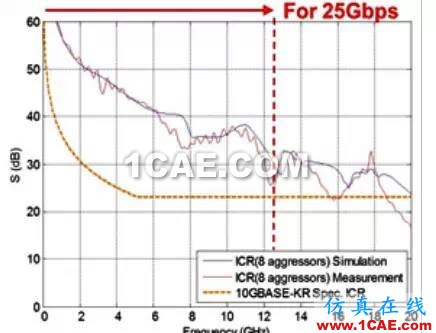

圖20又一次展示了仿真和測試在ICR項目上的一致性。注意ICR在整個通道(圖16)和只有連接器+過孔(圖20)的相似性,可以理解這個例子中大部分串?dāng)_來自連接器和過孔,而ICR的變化很小。

結論

這篇文章討論了下面幾個主題:

?玻璃纖維以及其對信號偏移的影響

?信號偏移對插入損耗和串?dāng)_的影響

?滲鍍以及其對阻抗的影響

?用ISD提取DUT的參數

?提取帶狀線參數并計算隨頻率變化的DK值

?為了整個通道一致性,提取SMA和走線參數

為了論證IT5 連接器在25+ Gbps信號通道中的性能,制作了兩種測試夾具。新的測試夾具應用了更好的材料和設計方法,也有了更好的性能。用ISD的方法來精確提取傳輸線模型,對于整個通道和只有連接器+過孔的結構中,TDR,S參數和ICR都有很好的一致性。
