工程師不得不知的PCB基本常識

2016-09-22 by:CAE仿真在線來源:互聯網

分以下5個方面給大家介紹:

1.線路板簡介

2.線路板材料介紹

3.線路板基本疊構

4.線路板制作流程

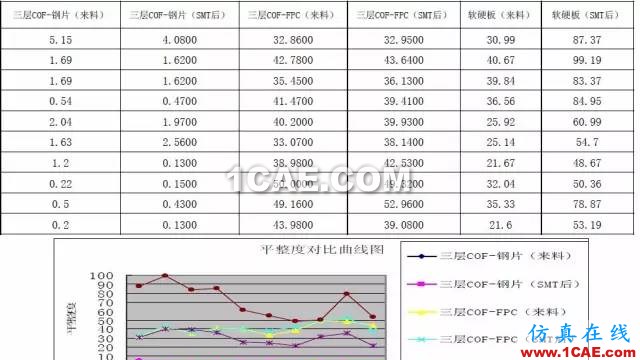

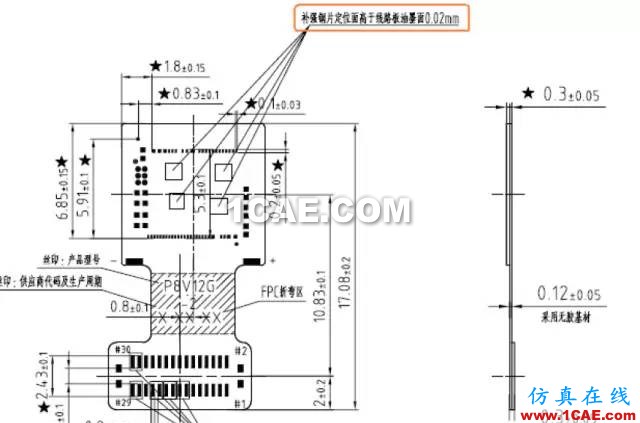

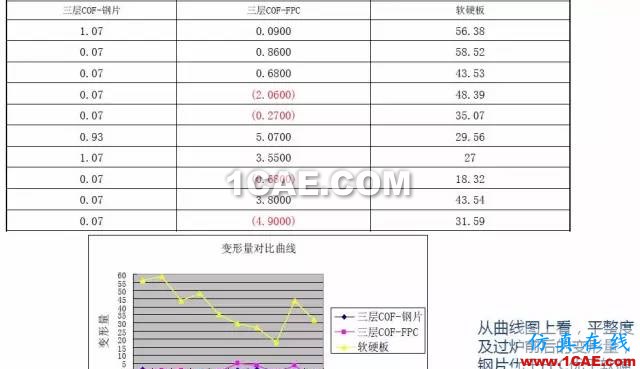

5.線路板案例分享

1線路板簡介

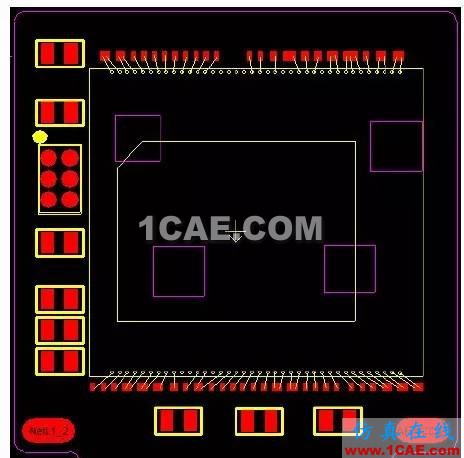

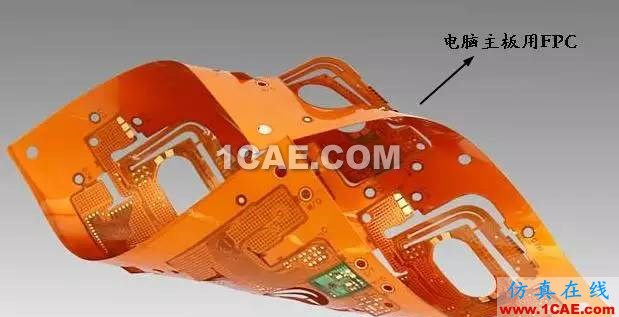

1.撓性印制電路板

撓性印制電路板(FlexPrintCircuit,簡稱“FPC”),是使用撓性的

基材制作的單層、雙層或多層線路的印制電路板。它具有輕、薄、短、小、高

密度、高穩定性、結構靈活的特點,除可靜態彎曲外,還能作動態彎曲、卷曲和折疊等。

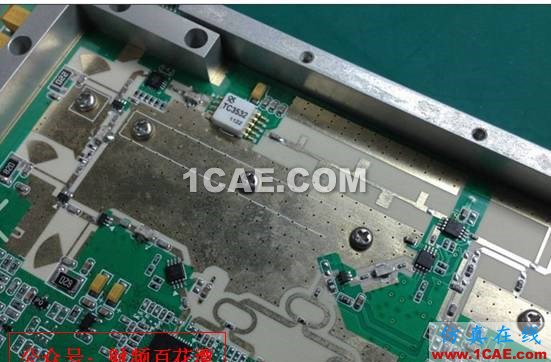

2.剛性印制電路板

剛性印制電路板(PrintedCircuieBoard,簡稱“PCB”),是由不易變形

的剛性基板材料制成的印制電路板,在使用時處于平展?fàn)顟B(tài)。它具有強度高

不易翹曲,貼片元件安裝牢固等優點。

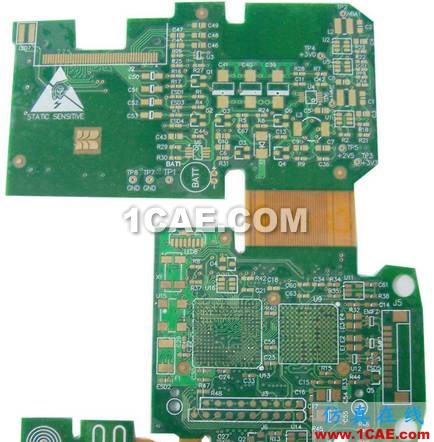

3.軟硬結合板

軟硬結合板(RigidFlex),是由剛撓和撓性基板有選擇的層壓在一起組

成,結構緊密,以金屬化孔形成電氣連接的特殊撓性印制電路板。它具有高

密度、細線、小孔徑、體積小、重量輕、可靠性高的特點,在震動、沖擊、

潮濕環境下其性能仍很穩定?？扇崆?立體安裝,有效利用安裝空間,被廣

泛應用于手機、數碼相機、數字?jǐn)z像機等便攜式數碼產品中。剛-柔結合板

會更多地用于減少封裝的領域,尤其是消費領域。

2線路板材料介紹

1、導電介質:銅(CU)

﹣銅箔:壓延銅(RA)、電解銅(ED)、高延展性電解銅(HTE)

﹣厚度:1/4OZ、1/3OZ、1/2OZ、1OZ、2OZ,此為較常見的厚度

﹣OZ(盎司):銅箔厚度單位;1OZ = 1.4 mil

2、絕緣層:聚酰亞胺(Polyimide)、聚脂(Polyester)、聚乙稀萘(PEN)

﹣較常用的為聚酰亞胺(簡稱“PI”)

﹣PI厚度:1/2mil、1mil、2mil,此為較常見的厚度

﹣1 mil = 0.0254mm = 25.4um = 1/1000 inch

3、接著劑(Adhesive):環氧樹脂系、壓克力系。

﹣較為常用的是環氧樹脂系,厚度跟據不同生產廠家的不同而不定

4、覆銅板(Cucladlaminates,簡稱“CCL”):

﹣單面覆銅板:3LCCL(有膠)、2LCCL(無膠),以下為圖解。

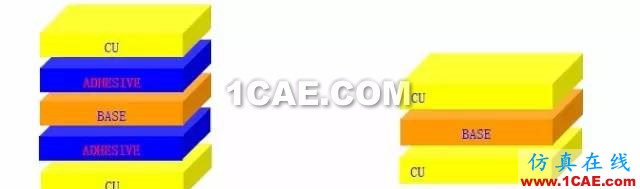

﹣雙面覆銅板:3LCCL(有膠)、2LCCL(無膠),以下為圖解。

5、覆蓋膜(Coverlay ,簡稱“CVL”) :由絕緣層和接著劑構成,覆蓋于導線上,

起到保護和絕緣的作用。具體的疊層結構如下

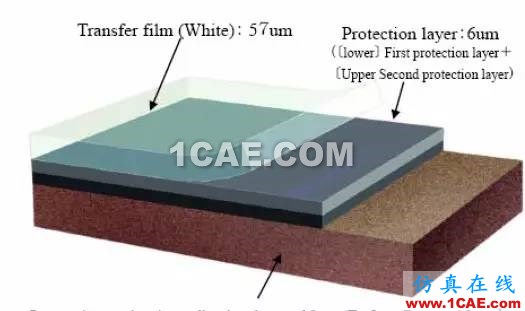

2、導電銀箔:電磁波防護膜

﹣類型:SF-PC6000(黑色,16um)

﹣優越性:超薄、滑動性能與撓曲性能佳、適應高溫回流

焊、良好的尺寸穩定性。

常用的為SF-PC6000,疊層結構如下:

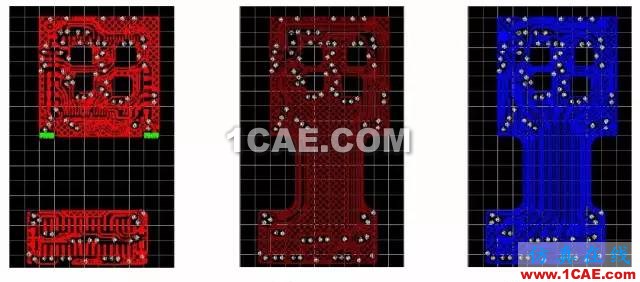

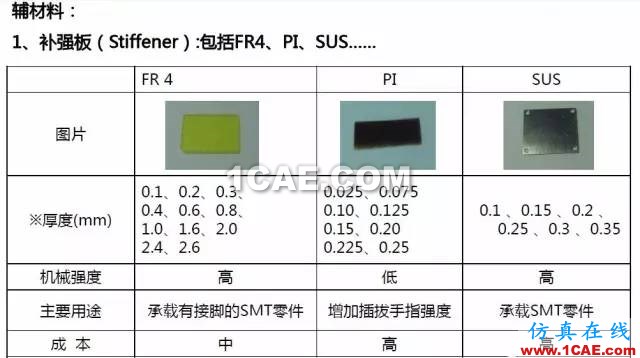

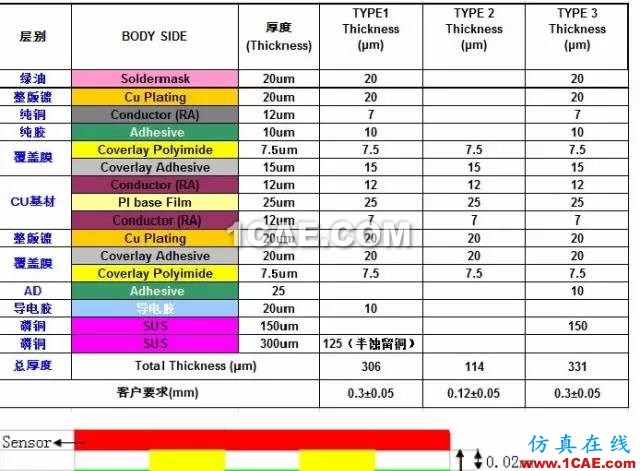

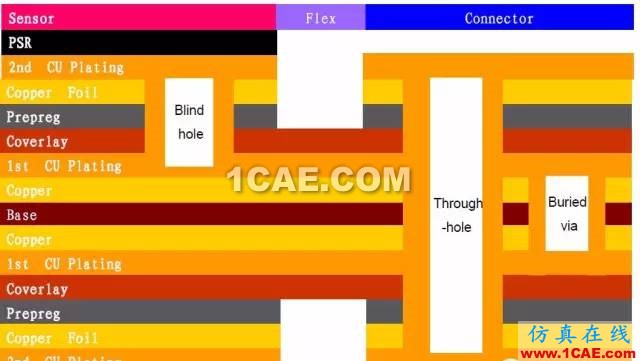

3Rigid-Flex疊構展示

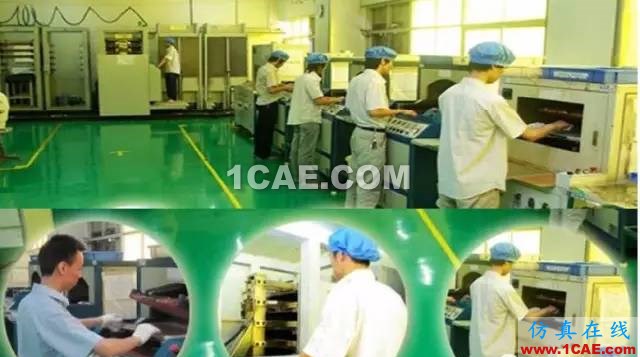

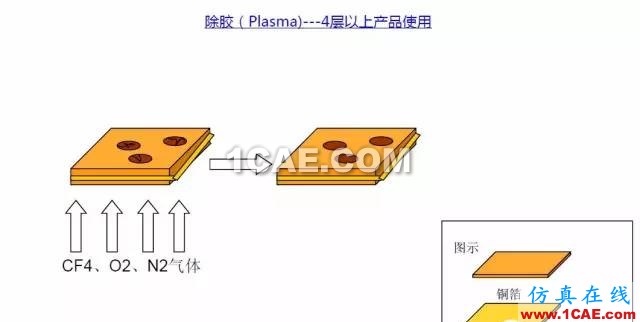

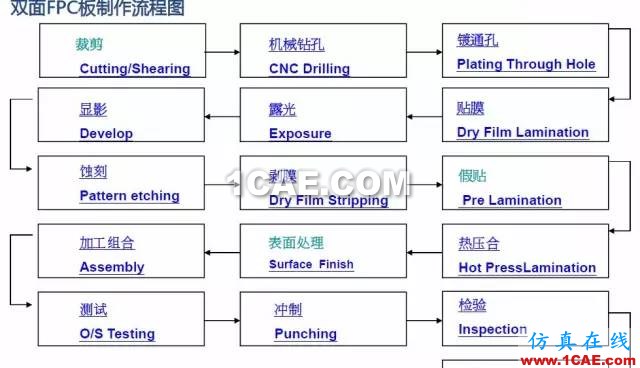

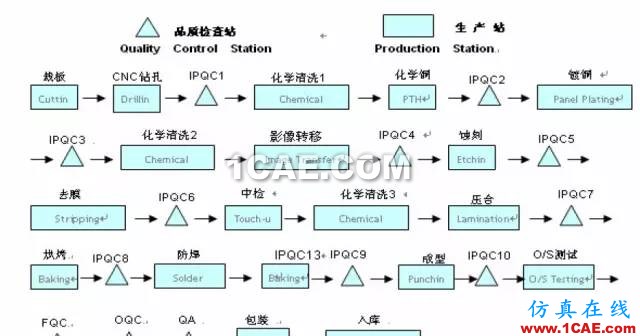

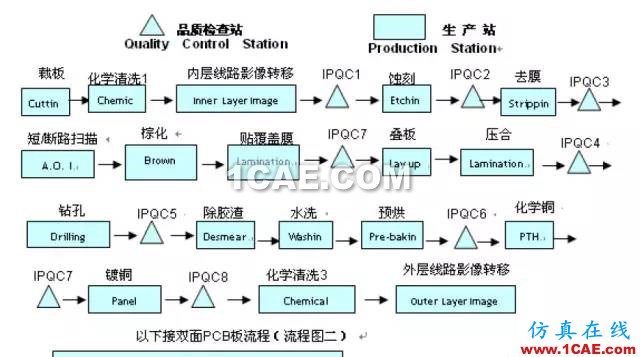

4線路板制作流程

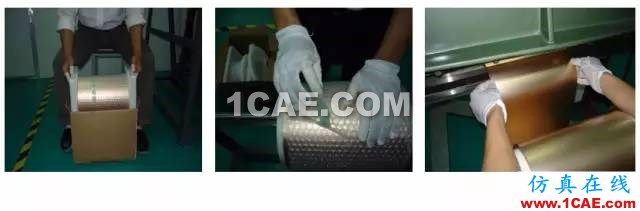

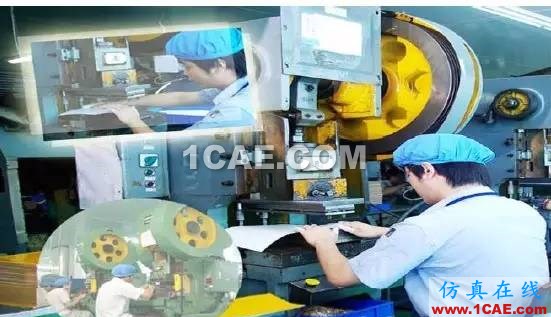

1、開料:裁剪 Cutting/Shearing

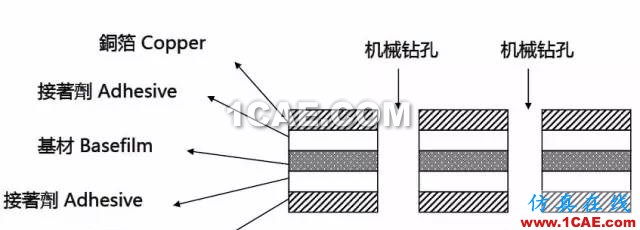

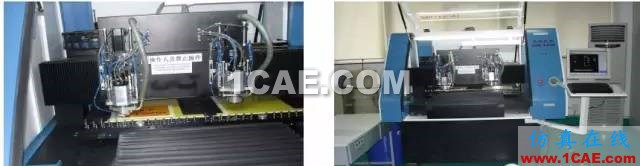

2、機械鉆孔CNCDrilling

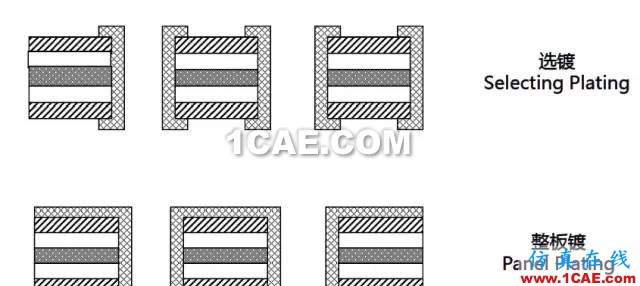

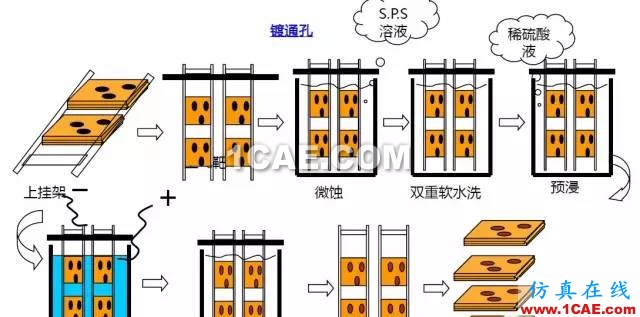

3、鍍通孔PlatingThroughHole

4、DES制程(五部曲)

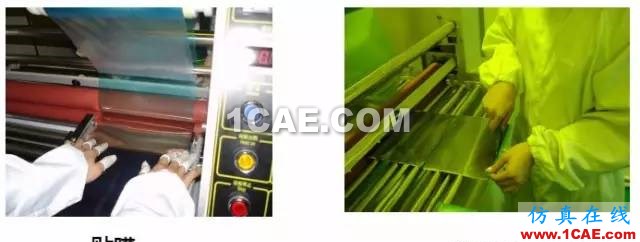

(1).貼膜(貼干膜)

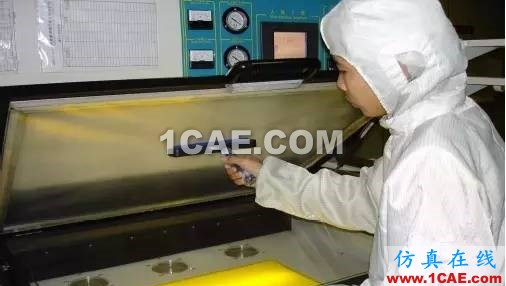

(2).曝光

作業環境:黃光

作業目的:通過UV光照射和菲擋,菲林透明的地方和干膜發生光學聚合

反應,菲林是棕色的地方,UV光無法穿透,菲林不能和其對

應的干膜發生光學聚合反應。

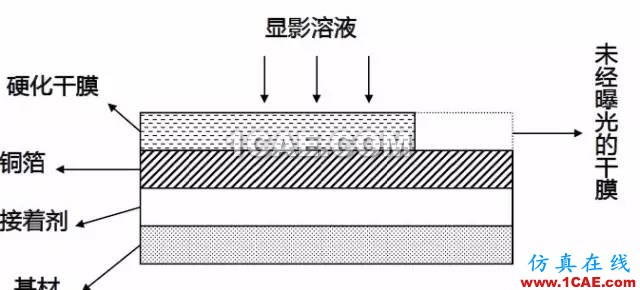

(3).顯影

作業溶液: Na2CO3(K2CO3)弱堿性溶液

作業目的:用弱堿性溶液作用,將未發生聚合反應之干膜部分清洗掉

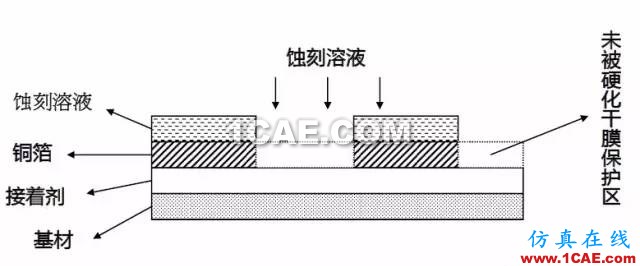

(4).蝕刻

作業溶液:酸氧水:HCl+H2O2

作業目的:利用藥液將顯影后露出的銅蝕刻掉,形成圖形轉移。

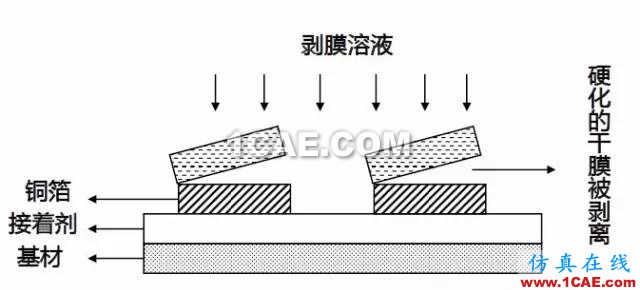

(5).剝膜

作業溶液:NaOH強堿性溶液

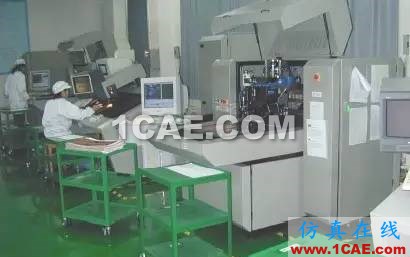

5、AOI

主要設備:AOI、VRS系統

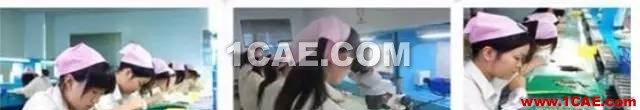

已形成線路的銅箔要經過AOI系統掃描檢測線路缺失。標準線路圖像信息以數據形式存儲于AOI主機中,通過CCD光學取像頭將銅箔上線路信息掃描進入主機與存儲之標準數據比較,有異常時異常點位置會被編號記錄傳輸?shù)絍RS主機上.。VRS上會對銅箔進行300倍放大,依照事先記錄的缺點位置依次顯示,通過操作人員判斷其是否為真缺點,對于真缺點會在缺點位置用水性筆作記號。以方便后續作業人員對缺點分類統計以及修補。作業人員利用150倍放大鏡判斷

缺點類型,分類統計形成品質報告,并反饋到前制程以方便改善措施之及時執行。由于單面板缺點較少,成本較低,難于使用AOI判讀,所以使用人工肉眼直接檢查。

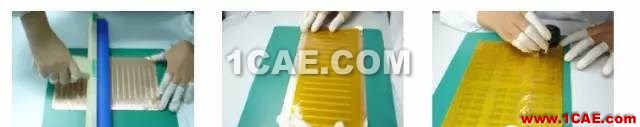

6、假貼

保護膜作用:1)絕緣、抗焊錫作用;

2)保護線路;

3)增加軟板的可撓性等作用。

7、熱壓合

作業條件:高溫高壓

8、表面處理

熱壓完后,需對銅箔裸露的位置進行表面處理。

方式依據客戶要求而定

9、絲印

主要設備:網印機.烤箱.UV干燥機.網版制版設備通過網印原理將油墨轉到產品上.主要印刷產品批號,生產周期,文字,黑色遮蔽,簡單線路等內容.通過定位PIN將產品與網版定位,通過刮刀壓力將油墨擠壓到產品上.網版為文字和圖案部分部

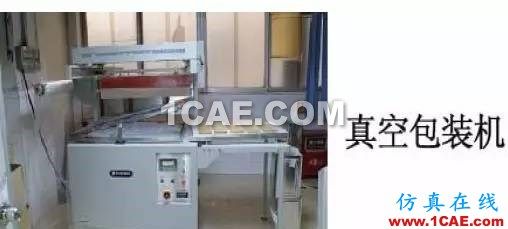

分開通,無文字或圖案部分被感光乳劑封死油墨無法漏下.印刷完畢后,進入烤箱烘干,文字或圖案印刷層就緊密結合在產品表面.一些特殊產品要求有部分特殊線路,如單面板上增加少許線路實現雙面板功能,或是雙面板增加一層遮蔽層都必須通過印刷實現. 如油墨為UV干燥型油墨,則必須使用UV干燥機干燥.常見問題:漏印、污染、缺口、突起、脫落等.
