HFSS求解器應用詳解（三）Transient求解器

2016-09-24  by:CAE仿真在線  來源:互聯網

• 概述:

HFSS在2010年底的HFSS V13.0開就就推出了基于DGTD算法的Transient時域求解器;在2014年底推出的HFSS V2015里面又新增了對FETD算法的支持。今天小編為大家詳細介紹一下HFSS里面這兩個時域算法的區別與應用。

• DGTD算法的Transient求解

HFSS-Transient是HFSS的時域法瞬態求解器,最早推出于2010年底,這個求解器是基于間斷伽略金時域有限元算法(DGTD),支持共形的非均勻四面體網格和自適應網格加密技術,除了在空間上采用非均勻網格,在時間上也采用了非均勻網格對時間步長進行剖分和加密,因此在處理電大尺寸的瞬態仿真問題時能夠在有限的計算機資源下面求解更大的結構和更寬頻的電磁場問題。

HFSS-transient典型應用的領域包括采用脈沖激勵類型的仿真,如探地雷達、超寬帶天線、瞬態RCS、雷擊、靜電放電等, 短時激勵下的瞬態場顯示,時域反射阻抗(TDR),主要仿真目標是電大尺寸結構。

飛機的雷擊仿真

• FETD算法的Transient求解

HFSS-Transient在最新的HFSS V 2015版本里面基于DGTD,又推出了一個新的時域瞬態求解器,這個求解器是基于時域有限元算法(FETD),相比于老的DGTD算法,FETD隱式求解器可以提供無條件穩定的計算結果,并且時間步長不受最小幾何結構尺寸的約束,因此能夠大幅提升仿真效率,縮短時域求解所需的時間。但是因為FETD需要在每個時間步長上求解稀疏矩陣,因此需要消耗更多的內存資源,在通常需要消耗的內存可達到DGTD算法的4倍以上。因此通常FETD只能用來分析一些電小尺寸結構的各種瞬態問題。

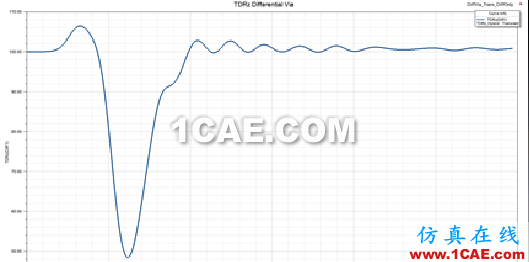

傳輸線的TDR分析

• 關于頻域和時域的問題

• 片面的說法:相比頻域仿真,時域仿真“本質上更快”。

—對于具有弛豫時間的物理系統(如,核磁共振),時域響應的iFFT 的確能快速的給出頻譜數據。

—對于弛豫時間等于“0”的數字系統,頻域中的每個頻點都需要時域數據,頻域求解器不需要等待系統“松弛”,此時的寬帶響應對于頻域和時域都需要更大的計算量,時域和頻率兩種算法本質上沒有孰優孰劣。

• 正確的做法:在決定采用哪種求解器之前先問問你需要通過仿真得到什么結果,而非通過求解帶寬來進行判斷。

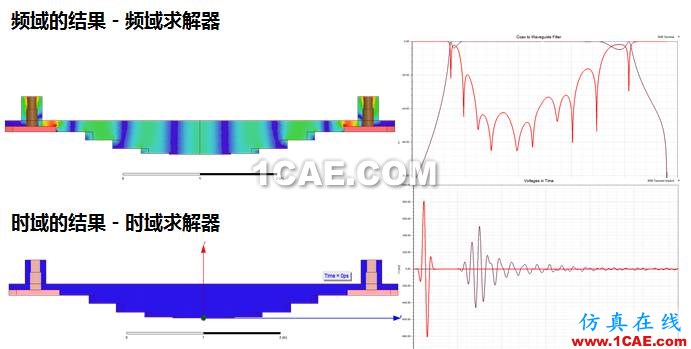

時域和頻域可以得到不同的仿真結果
