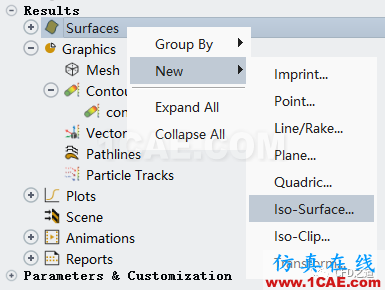

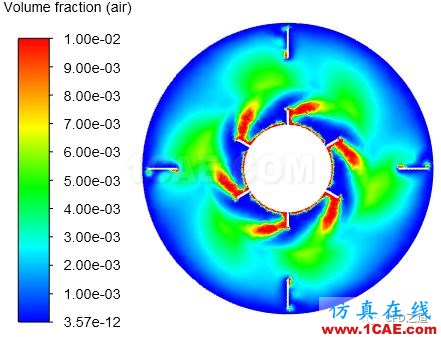

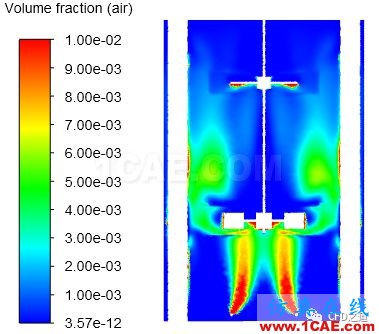

本案例利用Fluent中的歐拉多相流模型模擬空氣噴霧至充滿水的反應器內的流場分布。

1 問題描述

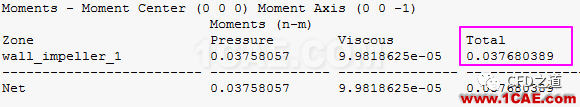

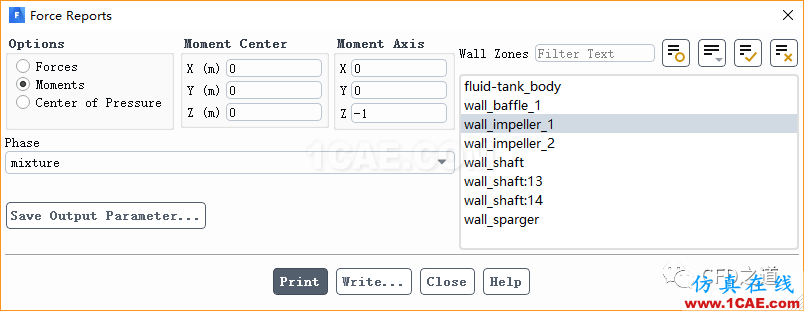

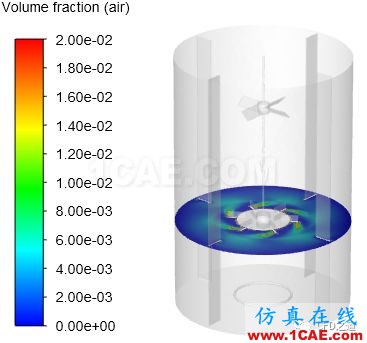

本案例計算模型如圖所示。混合器包含四個擋板、一個環形噴霧器、一個斜葉漿,一個拉什頓槳以及一個旋轉軸。頂部邊界為Degassing邊界,只允許氣體流出。空氣通過底部的環形噴霧器以0.05 m/s的速度注入攪拌器。案例忽略噴霧器環上的小孔,而將進氣道建模為均勻的圓形帶。Rushton渦輪葉片攪動氣水混合物,使氣泡均勻分布,斜葉槳執行擴散和泵送操作。兩個葉輪均以450轉/分的轉速繞Z軸逆時針旋轉(從頂部看)。

【Fluent案例】攪拌器【轉發】fluent仿真分析圖片1

2 Fluent設置

2.1 啟動Fluent并讀取網格

以3D、Double Precision方式啟動Fluent
利用菜單File → Read → Mesh…讀取網格文件mixing_tank.msh

2.2 General設置

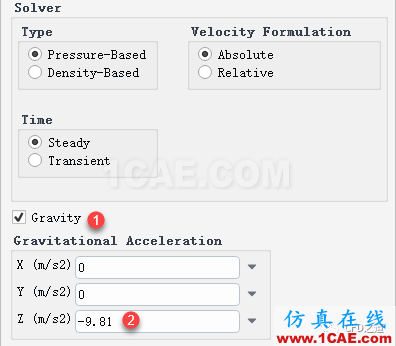

鼠標雙擊模型樹節點General,右側面板激活選項Gravity,設置重力加速度為Z方向-9.81 m/s2

【Fluent案例】攪拌器【轉發】fluent仿真分析圖片2

2.3 Models

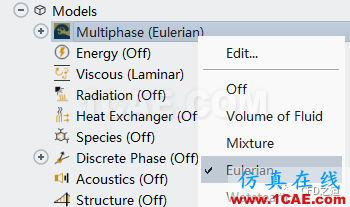

鼠標右鍵選擇模型樹節點Models > Multiphase,點擊彈出菜單項Eulerian激活歐拉多相流

【Fluent案例】攪拌器【轉發】fluent仿真分析圖片3

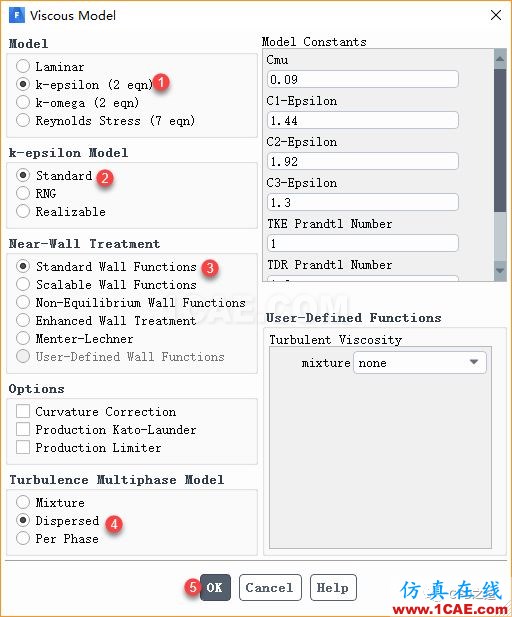

鼠標雙擊模型樹節點Models > Viscous,彈出設置對話框,如下圖所示,激活標準k-epsilon模型,激活選項Dispersed,點擊OK按鈕關閉對話框

【Fluent案例】攪拌器【轉發】fluent仿真分析圖片4

2.4 Materials

案例中涉及的流體介質為空氣及液態水。

添加材料water。

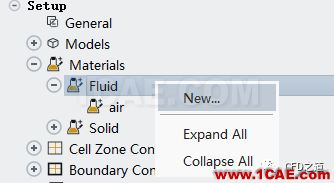

右鍵選擇模型樹節點Materials > Fluid,點擊彈出菜單項New...打開材料新建對話框

【Fluent案例】攪拌器【轉發】fluent仿真分析圖片5

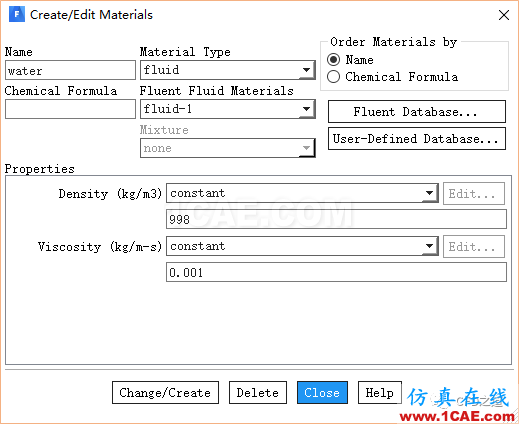

添加新材料water,設置其密度為998 kg/m3,粘度為0.001 kg/m-s
點擊按鈕Change/Create,在彈出的詢問是否覆蓋的對話框中選擇Yes,點擊Close按鈕關閉材料對話框

【Fluent案例】攪拌器【轉發】fluent培訓課程圖片6

2.5 設置相及相間相互作用

設置水為主相,空氣為第二相。

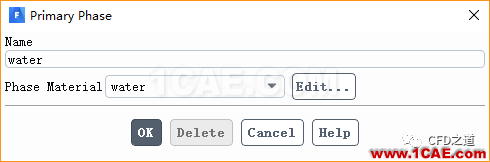

雙擊模型樹節點Models > Multiphase(Mixture) > Phase > phase-1-Primary Phase,彈出主相設置對話框,設置Name為water,選擇Phase Material為water,點擊OK按鈕關閉對話框

【Fluent案例】攪拌器【轉發】fluent培訓課程圖片7

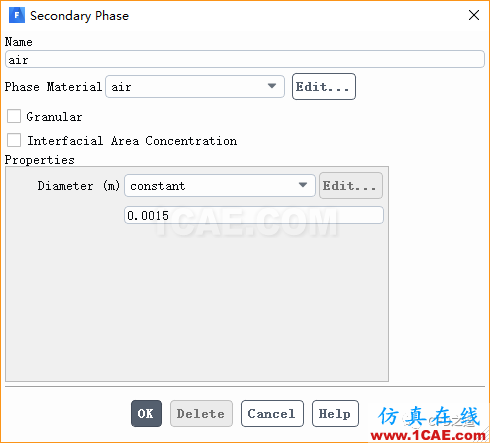

雙擊模型樹節點Models > Multiphase(Mixture) > Phase > phase-2-Secondary-Phase,彈出第二相設置對話框,設置Name為air,選擇Phase Material為air,設置Diameter為0.0015 m,其他參數保持默認設置,點擊OK按鈕關閉對話框

【Fluent案例】攪拌器【轉發】fluent培訓課程圖片8

鼠標雙擊模型樹節點Models > Multiphase > Phase Interactions,彈出設置對話框,進入Drag標簽頁,設置模型為grace,如下圖所示

【Fluent案例】攪拌器【轉發】fluent培訓課程圖片9

注:grace模型適合于低氣相密度且氣泡尺寸在1-2mm的氣液流動

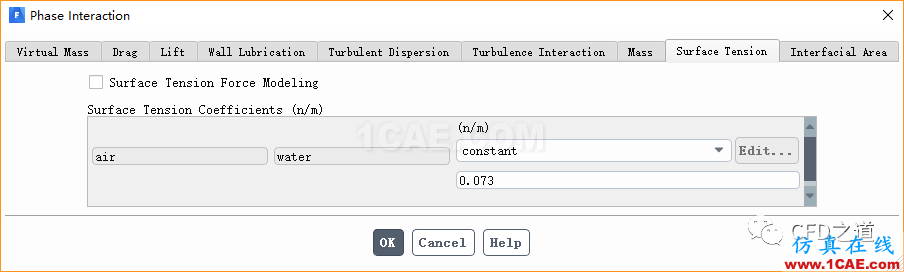

切換至Surface Tension標簽頁,設置表面張力系數為0.073 n/m,如下圖所示

【Fluent案例】攪拌器【轉發】fluent分析案例圖片10

2.6 Cell Zone Condtions設置

本案例包含3個計算區域,其中1個為靜止區域,另外2個為旋轉區域。采用MRF考慮區域的旋轉。

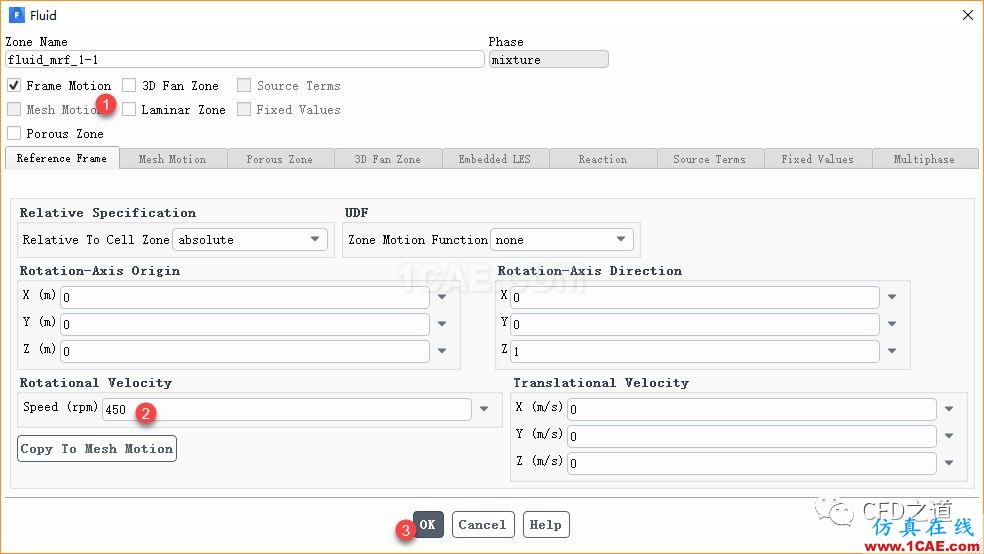

鼠標雙擊模型樹節點Cell Zones Conditions > fluid_mrf_1-1,彈出區域設置對話框,如下圖所示設置其旋轉速度為450 rpm

【Fluent案例】攪拌器【轉發】fluent分析案例圖片11

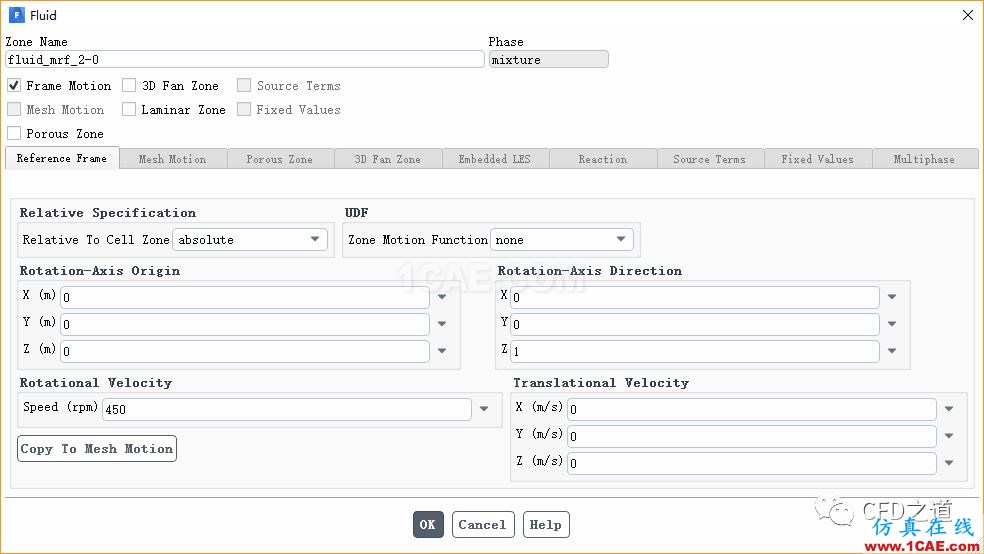

鼠標雙擊模型樹節點Cell Zones Conditions > fluid_mrf_2-0,彈出區域設置對話框,如下圖所示設置其旋轉速度為450 rpm

【Fluent案例】攪拌器【轉發】fluent分析案例圖片12

2.7 Boundary Conditions設置

本案例中頂部邊界設置為degassing邊界,該邊界允許氣體流出而不允許液體流出。

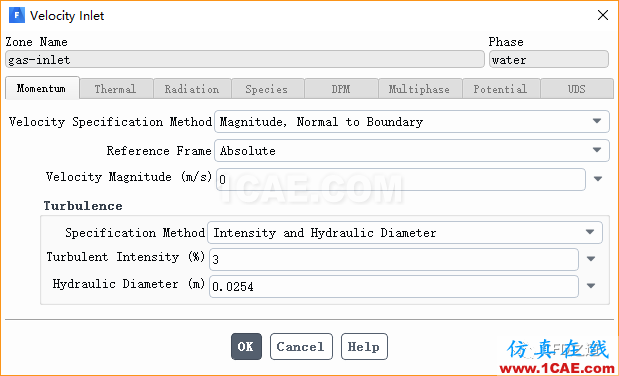

鼠標雙擊模型樹節點Boundary Conditions > gas_inlet > water,彈出的對話框中采用下圖所示參數設置

【Fluent案例】攪拌器【轉發】fluent分析案例圖片13

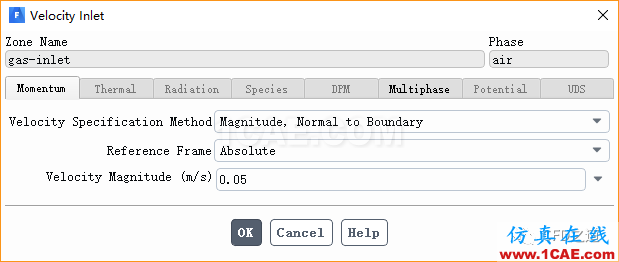

鼠標雙擊模型樹節點Boundary Conditions > gas_inlet > air,彈出的對話框中設置入口速度為0.05 m/s

【Fluent案例】攪拌器【轉發】fluent培訓的效果圖片14

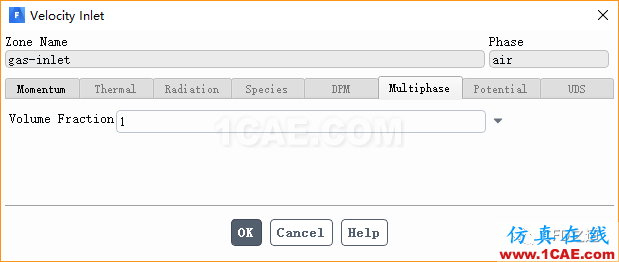

切換至Multiphase標簽頁,設置Volume Fraction為1

【Fluent案例】攪拌器【轉發】fluent培訓的效果圖片15

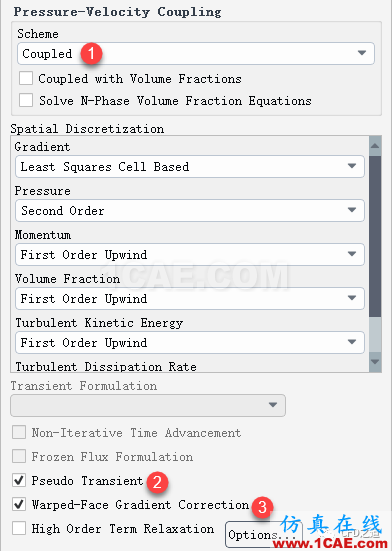

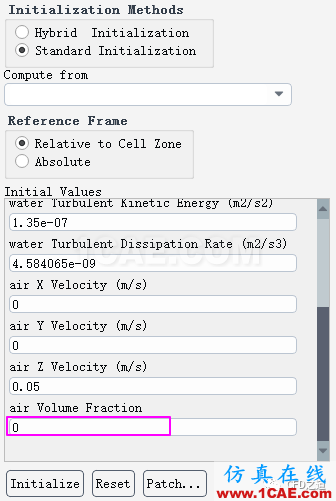

2.8 Operating Conditions設置

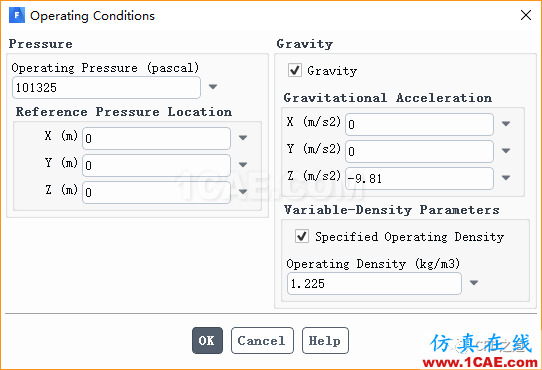

鼠標雙擊模型樹節點Boundary Conditions,右側面板點擊按鈕Operating Conditions…彈出操作條件設置對話框
激活選項Specified Operating Density,設置Operating Density為1.225 kg/m3

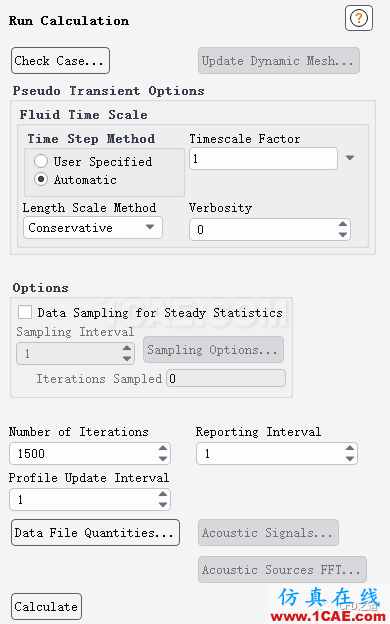

點擊OK按鈕關閉對話框
