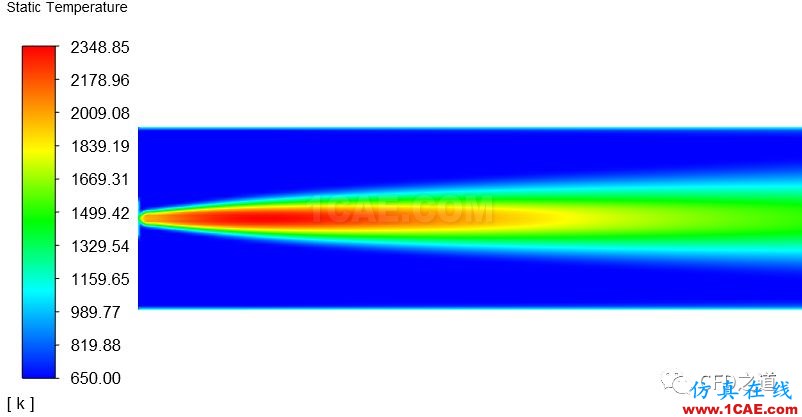

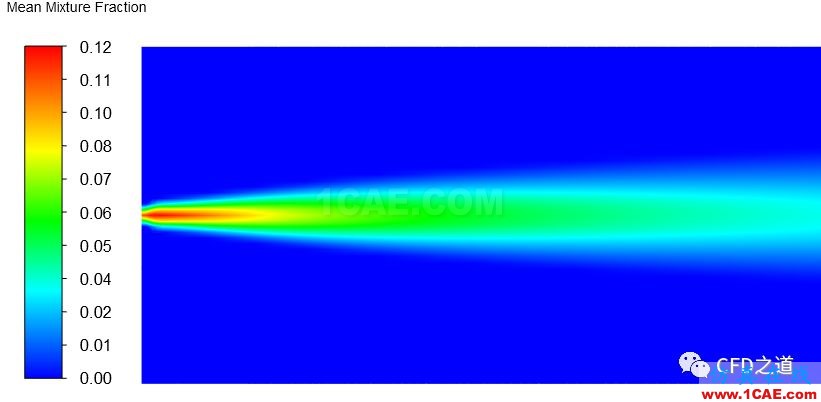

本案例利用Fluent中的混合分?jǐn)?shù)/PDF平衡化學模型模擬液體燃料的蒸發及燃燒過程。

案例涉及的內容包括:

準備液體燃料燃燒的概率密度函數文件
定義PDF化學反應模擬所需的各種參數
利用DPM模型定義液滴的蒸發過程

1 問題描述

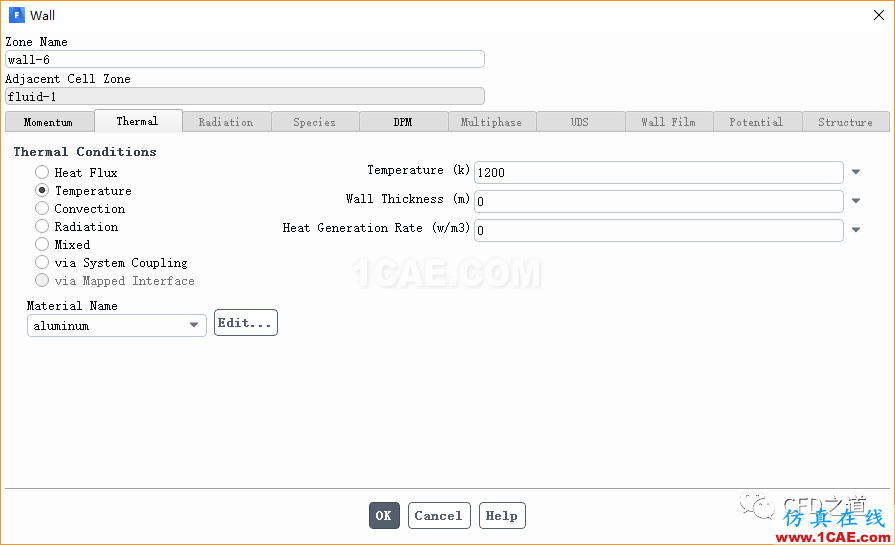

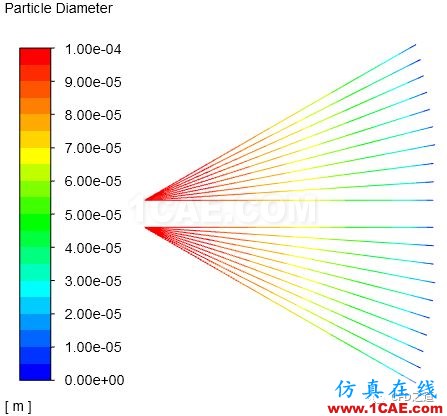

計算模型如下圖所示。戊烷(C5H12)燃料以液體噴霧的形式進入到計算區域中,空氣流速1 m/s,溫度650 K。通道壁面為恒溫1200 K。計算模型長度1 m,高度1 m。根據入口條件估算雷諾數為100000,流動狀態為湍流流動。戊烷蒸發后以氣相形式燃燒,假設戊烷液滴直徑為100 微米,注入溫度為300 K,且以通道中軸線為對稱軸呈30°半錐角噴入計算區域。液體燃料注入的質量流量為0.004 kg/s。

【Fluent實例】液體燃燒【轉發】fluent培訓的效果圖片1

2 啟動Fluent進行計算

以2D、Double Precision方式啟動Fluent
利用菜單File → Read → Mesh讀入網格文件lfuel.msh

3 Models設置

右鍵選擇模型樹節點Models > Energy,點擊彈出菜單項On激活能量方程

【Fluent實例】液體燃燒【轉發】fluent培訓的效果圖片2

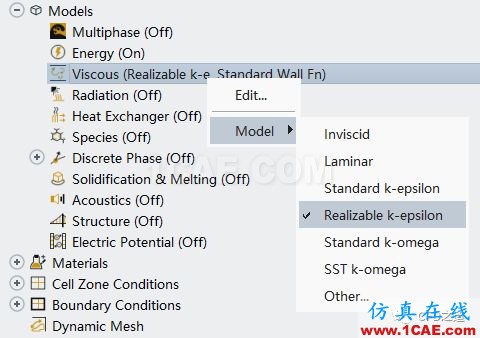

右鍵選擇模型樹節點Models > Viscous,點擊彈出菜單項Model → Realizable k-epsilon激活湍流模型

【Fluent實例】液體燃燒【轉發】fluent培訓的效果圖片3

4 設置組分輸運模型

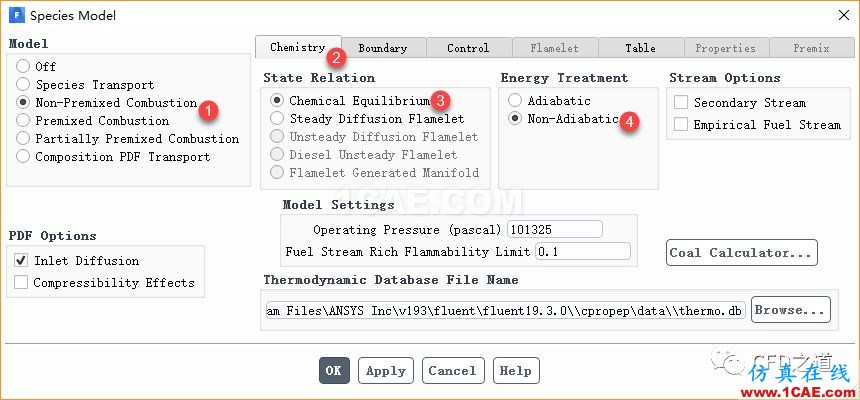

雙擊模型樹節點Models > Species,彈出設置對話框,如下圖所示激活選項Non-Premixed Combustion,按圖中順序設置Chemistry標簽頁

【Fluent實例】液體燃燒【轉發】fluent培訓的效果圖片4

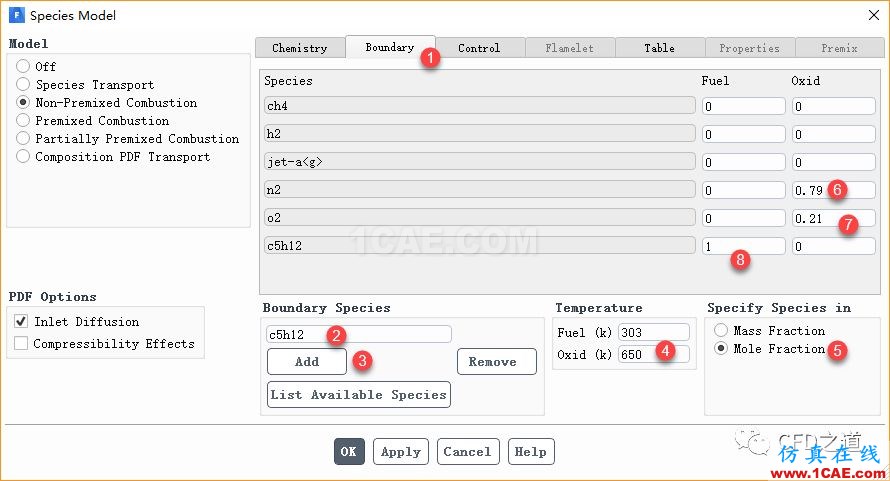

切換至Boundary標簽頁,按圖中順序設置組分

【Fluent實例】液體燃燒【轉發】fluent培訓的效果圖片5

切換至Table標簽頁,如下圖所示設置參數,點擊按鈕Calculate PDF Table創建PDF文件

【Fluent實例】液體燃燒【轉發】fluent培訓課程圖片6

利用菜單File → Write → PDF…保存pdf文件為ifuel.pdf

5 定義離散相

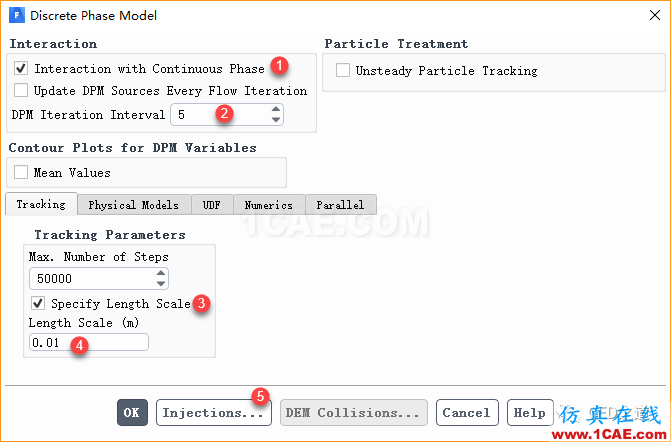

雙擊模型樹節點Models > Discrete Phase Model,彈出如下圖所示對話框,按圖中參數進行設置,點擊按鈕Injections…進入入射器設置對話框

【Fluent實例】液體燃燒【轉發】fluent培訓課程圖片7

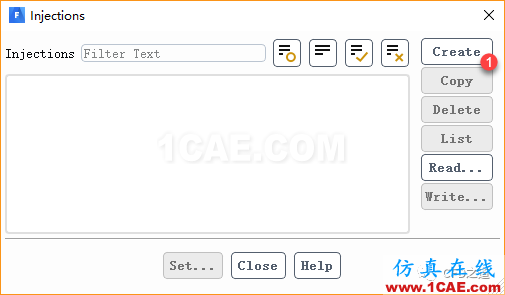

點擊Create按鈕創建入射器

【Fluent實例】液體燃燒【轉發】fluent培訓課程圖片8

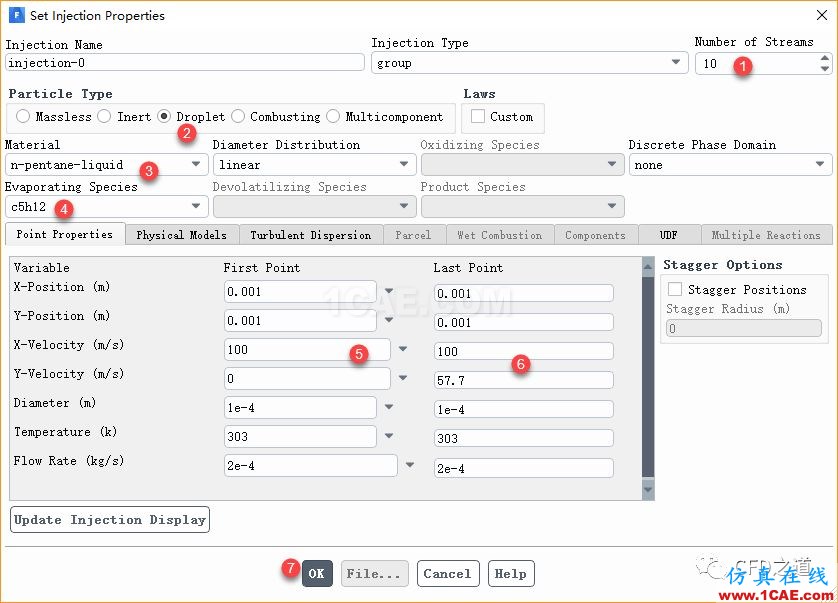

如下圖所示,設置入射器參數

【Fluent實例】液體燃燒【轉發】fluent培訓課程圖片9

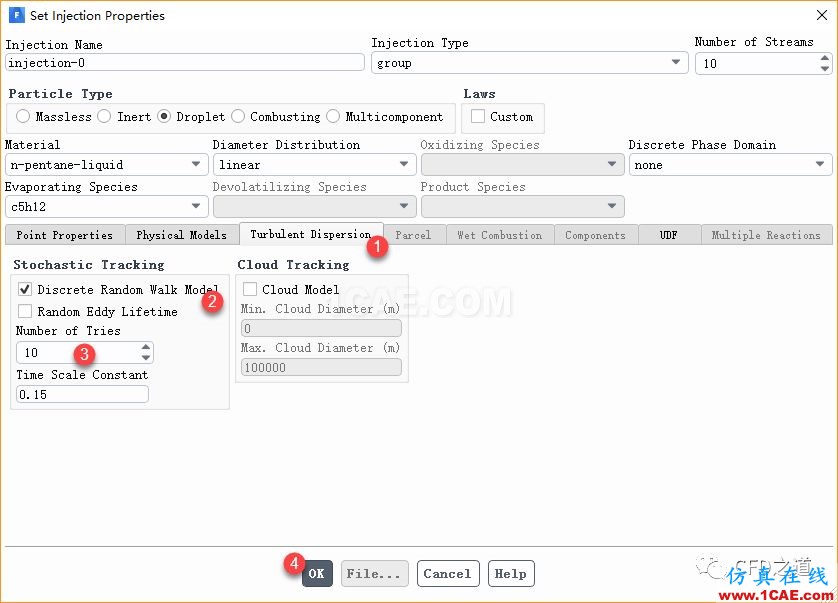

如下圖所示,設置液滴在湍流作用下的運動行為

【Fluent實例】液體燃燒【轉發】fluent培訓課程圖片10

6 Materials設置

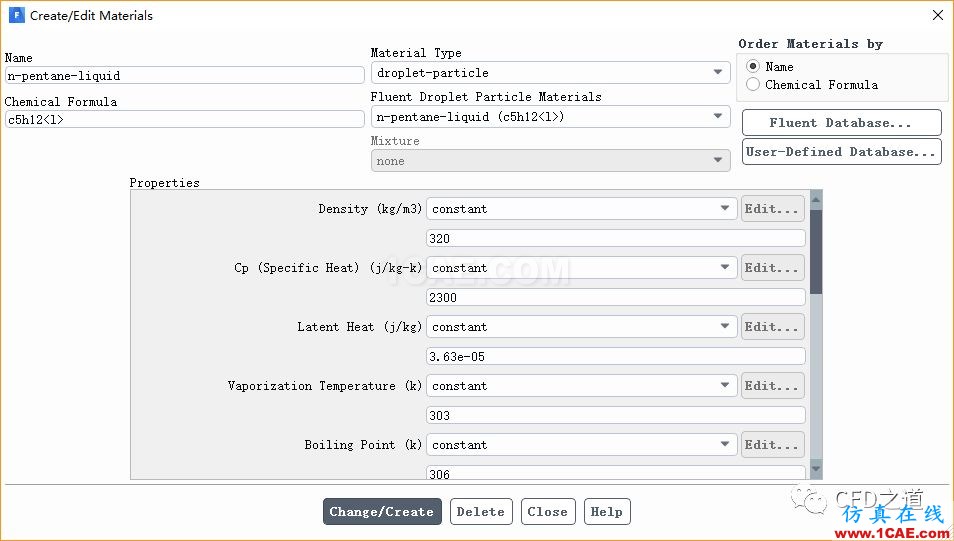

鼠標雙擊模型樹節點Materials > Droplet Particle > n-pentane-liquid,彈出設置對話框,如下圖所示設置材料屬性

【Fluent實例】液體燃燒【轉發】fluent結果圖片11

設置參數如下表所示。

【Fluent實例】液體燃燒【轉發】fluent結果圖片12

7 Boundary Conditions設置

1、velocity-inlet-7邊界設置

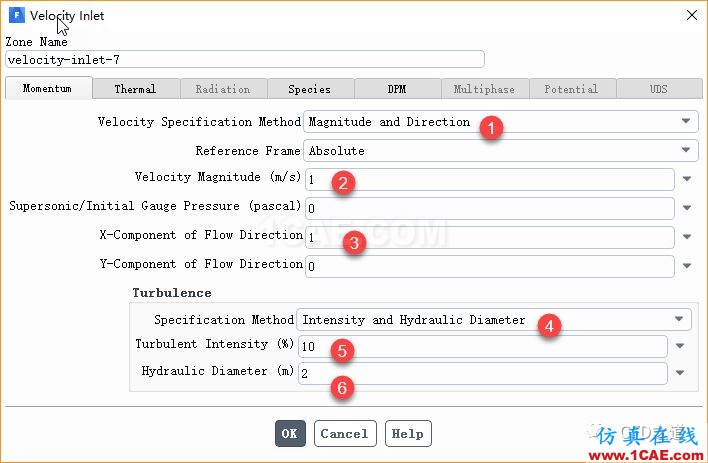

鼠標雙擊模型樹節點Boundary Conditions > velocity-inlet-7,彈出設置對話框,如下圖所示,設置Velocity Specification為Magnitude and Direction,設置Velocity Magnitude為1 m/s,設置X-Component of Flow Direction為1

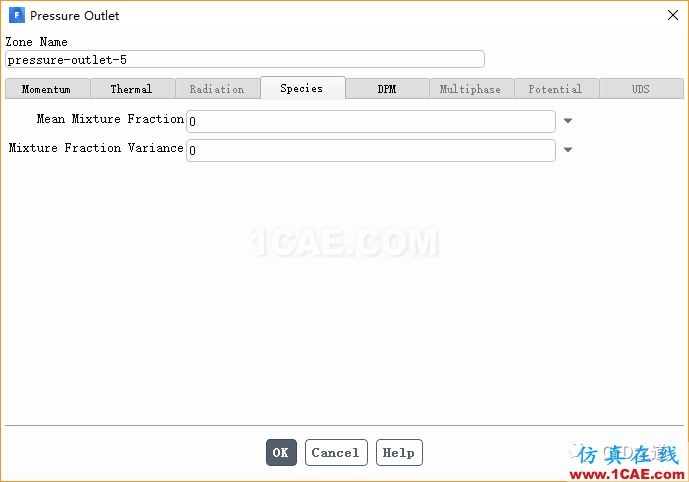

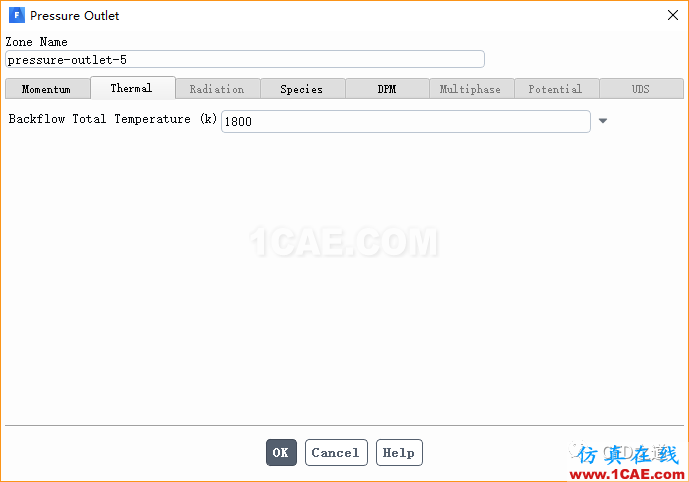

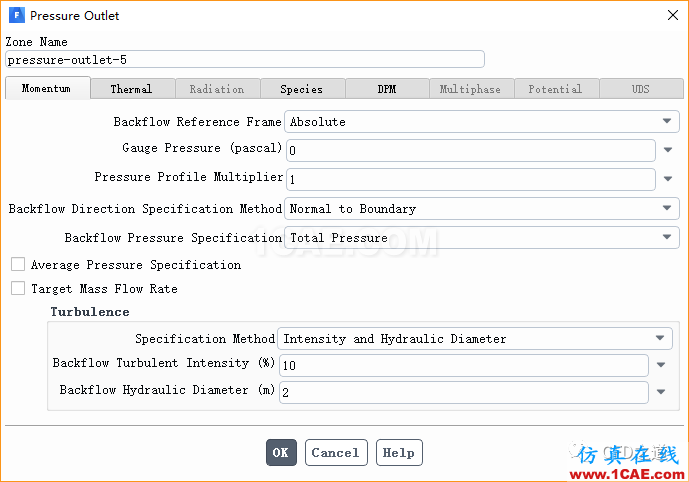

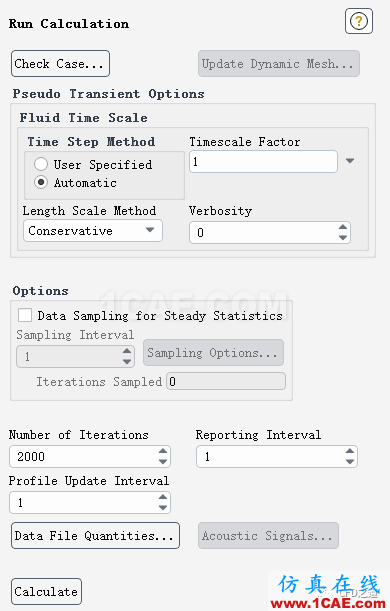

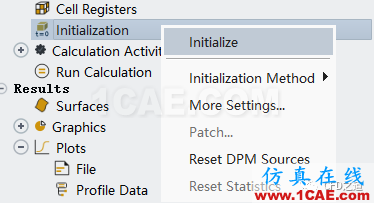

指定湍流強度為10%,水力直徑為2 m
