海水離心泵CFD仿真

2018-04-03 by:CAE仿真在線來源:互聯網

01項目概述

為了保證海洋水族館的水質,必須建立完善的水處理體系。離心泵不停將污水抽入過濾沙缸,再將凈化后的水送回水池。海水循環泵的水力設計不僅影響水處理的效率,同時對于設備穩定運行,節能都有重要意義。CFD工具可以在水泵三維CAD造型初步完成后,樣機未生產之前及時的獲得水力性能參數指標。對可能的設計不足,進行修正和改進,節省了大量的實驗成本。

02CFD建模

CFD分析工具和三維CAD設計軟件必須有良好的接口,同時CFD網格的生成過程,參數設置等要簡易而靈活,這樣產品設計工程師可以快速的改動設計參數,驗證新的設計變動。本文采用SolidWorks進行水力外形的建模,將數據傳遞給HyperWorks前處理工具。采用四面體填充流道內的網格,并控制過流面邊界層網格生長和局部加密。整個過程可以在一小時內完成。

2.1 物理模型

在旋轉機械中,為了獲得穩態的外特性參數,可以采用多重旋轉坐標系MRF模型。MRF模型是一種定常計算模型,模型中假定網格單元做勻速運動,這種方法適用于網格區域邊界上各點的相對運動基本相同的問題。大多數時均流動都可以用MRF模型進行計算,特別是運動網格區域與靜止網格區域間的相互作用比較微弱時可以使用MRF模型進行計算,例如攪拌器內流場計算、泵和風機內流場計算等等。MRF模型的另一個用途是用來為滑動網格模型計算提供初始流場,即先用MRF模型粗略算出初始流場,再用滑動網格模型完成整個計算。

為了檢驗湍流模型對結果精度的影響,測試了幾種RANS湍流模型,包括一方程SA,兩方程SST,RealizableK-e,結果顯示SST和RealizableK-e的結果較接近,而且SST收斂性更好。

2.2 幾何模型

本文中分析的海水泵屬于單級單吸式離心泵,由于安裝空間和管路設計限制,其出口管道采用無偏置設計,入口管道和出口管道的軸心相交于葉輪的旋轉軸線上。

在HyperWorks中讀入零件模型,首先對各部件進行幾何編輯。由于不考慮傳熱,所有的固體區域,包括外殼、法蘭面、螺栓孔等,在幾何簡化中需要將其抑制,通過布爾運算提取和流體接觸部分的”濕面”。

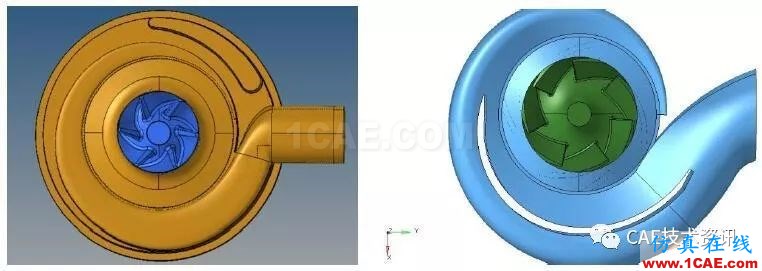

圖1 離心泵三維CAD示意模型

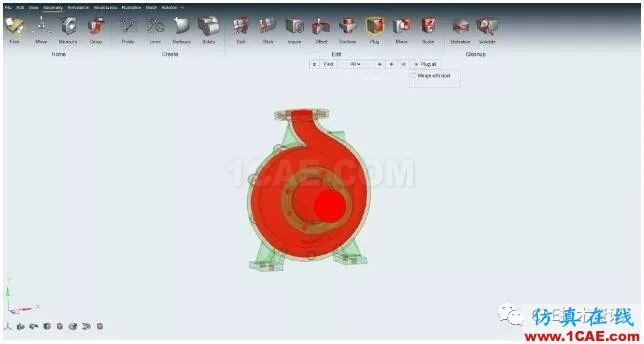

圖2 流體區域的提取

2.3 CFD網格劃分

通過幾何編輯,提取了封閉的完整的流域后,將葉輪,蝸殼,進出口分成不同的component方便設置網格參數和邊界條件。葉輪表面邊界層網格第一層高度為0.5mm,共3層,網格節點總數549444,單元數3257970。網格如圖3–圖5所示。

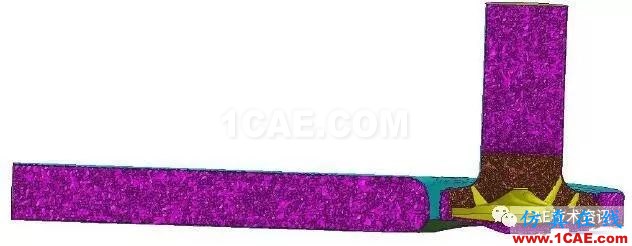

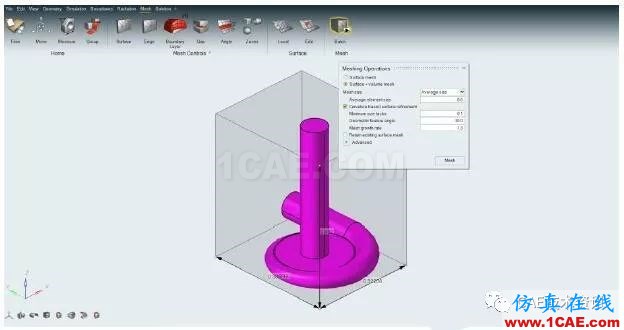

圖3 網格控制示意圖

圖4 網格剖面示意圖

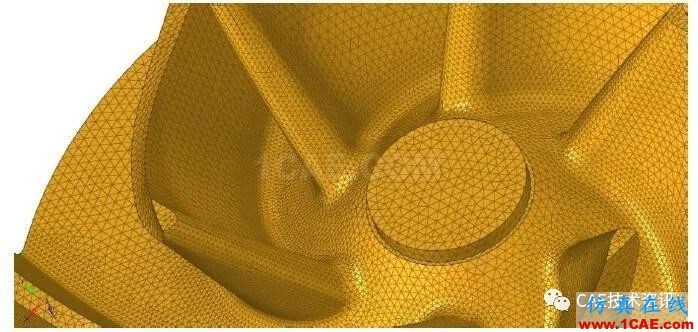

圖5 葉輪面網格細節

03CFD計算

3.1 計算設置

設置入口流量,出口靜壓,恒定轉速。由于設計點的性能參數事先只能估算,故在水泵工作范圍內取點,將入口流量寫為函數,從而描繪性能曲線。每個工況點的計算在16核CPU工作站約1.5小時完成,收斂殘差標準為10A-4。計算過程中監測效率,揚程曲線確保隱式迭代過程完全收斂。

3.2 計算結果

一共計算了兩個離心泵模型,其中一個蝸殼采用常規漸開線設計,另外一個采用雙蝸殼設計。取其中一個工況的數據進行后處理分析。

圖6 兩種不同的水力設計

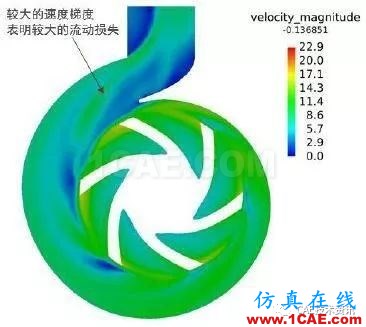

通過圖7-8流場顯示,可以看出第一種水力設計的葉輪內部,速度梯度過渡還比較平緩,表明葉輪有效做功。水流在法蘭出口處存在旋渦和分離。由于管路安裝限制,進出口法蘭中心須在同一平面上,造成水流在離開蝸殼后不得不發生偏轉,而又由于泵體的尺寸限制,出口管路和蝸殼的過渡比較劇烈,這造成了額外的水力損失。

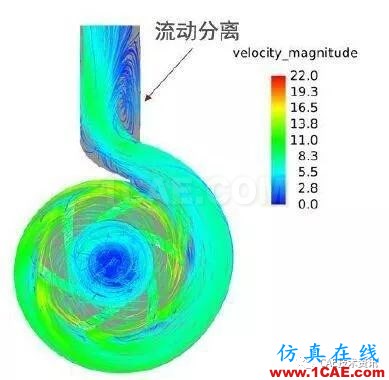

圖7 過出口法蘭對稱面上的流體速度

圖8 三維流線

通過圖9-10流場顯示,可以看出第二種水力設計由于蝸殼內增加了分流板,蝸殼內的二次流現象得到一定的抑制,在大流量下,這也可以有效的減輕葉輪徑向力,提高軸承壽命。出口法蘭的過渡圓角改變后,此處的流動分離明顯得到改善,只存在小范圍的旋渦。

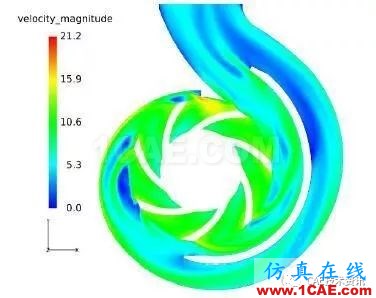

圖9 過出口法蘭對稱面上的流體速度

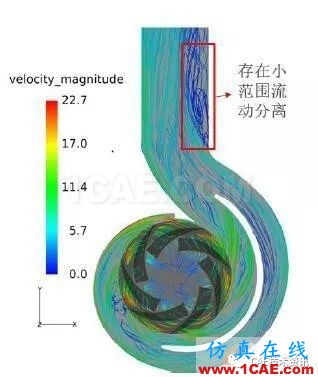

圖10 三維流線

04水力實驗數據驗證

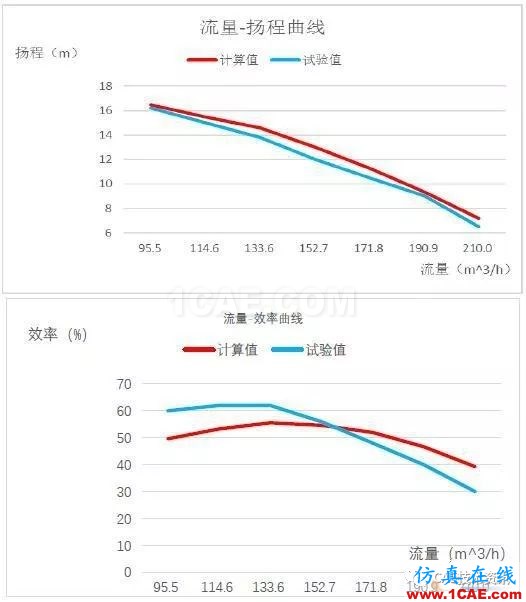

將第一種水力設計的離心泵實驗數據和CFD計算數據對比。需要注意的是,CFD的效率計算未考慮容積損失和機械損失,僅僅是水力效率。從對比結果看,揚程的精度較高,誤差在1.8%~8%以內。效率的精度在Q=150m^3/s附近較高,最小誤差≈2.4%,在小流量區域(左側)偏低,大流量區域(右側)偏尚,最大誤差≈17%。

從以往的分析經驗看,這一般符合葉輪機械cro預測的規律。在最高效率點附近,流動損失小,水流能較好的沿著葉輪流道和蝸殼型線流動,穩態MRF模型和RANS湍流模型能比較準確的分析揚程和效率的數值。當流量向著兩側移動的時候,水泵運行的工況變得惡劣,流道內出現了強烈的二次流和沖擊損失。現有的數值模型不能非常準確的捕捉過度紊亂的流動現象,尤其對扭矩的預測出現較大的偏差,此時如采用更高級的湍流模型,如大渦模擬或DES模型,或采用瞬態滑移網格能提高預測精度。這會極大的增加計算時間和成本。從工程應用的角度,掌握誤差的規律對設計同樣具有指導意義。
