FLUENT CFD后處理教程

2017-12-07  by:CAE仿真在線  來源:互聯網

后處理是CFD計算三部曲(前處理、求解計算、后處理)中的一個重要環節,CFD后處理的最主要特點就是可視化,它可以將計算結果全面的、直觀的、靈活的展示出來,方便仿真人員進行數據分析,從而有效的指導設計或者研發。

這里簡單介紹一下我常用的三個后處理軟件。

FLUENT后處理功能

FLUENT可以用多種方式顯示和輸出汁算結果,例如,顯示速度矢量圖、壓力等值線圖、等溫線圖、壓力云圖、流線圖,繪制XY散點圖、殘差圖,生成流場變化的動畫,報告流量、力、界面積分、體積分及離散相的信息等。

• 創建表面

在 FLUENT中可以方便的選擇進行可視化流場的區域。這些區域稱為表面,由很多方式可以創建表面。對于3D 問題,因?yàn)椴豢赡軐?duì)整個區域進行矢量,等值線,XY 曲線的繪制,所以必須要?jiǎng)?chuàng)建表面來進行相關操作。另外一種情況是對于無論是2D 還是3D,如果希望創建表面積分報告,必須要建立表面。

創建表面需單擊主菜單中Surface→Iso-Surface按鈕,彈出so-Surface(等值面)對話框。

設置等值面的步驟如下:

(1)在Surface of Constant中選擇變量。

(2)如果希望在已存在的面上建立面則在From Surface中選擇該面,否則面會生成在整個流域中。

(3)點擊compute 按鈕在Min和Max中顯示在計算域中選擇變量的最大和最小值。

(4)在Iso-Values中設定數值,可以由下面兩種方法:

• 用滑動條選擇;

• 直接輸入數值。

(5)在New Surface Name中輸入新名字;

(6)點擊Create按鈕創建完成。

• 圖形及可視化技術

利用FLUENT提供的圖形工具可以很方便的觀察CFD求解結果,并得到滿意的數據和圖形,用來定性或者定量研究整個計算。

1、生成網格圖

在問題求解的開始或計算完成需要檢查計算結果時,往往需要能夠觀察某些特定表面上的網格劃分情況。在FLUENT 中可以利用強大的圖形功能顯示求解對象的部分和全部輪廓。

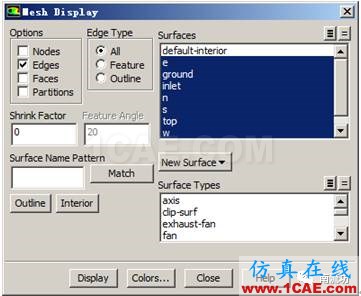

生成網格圖需單擊主菜單中Display→Mesh按鈕,彈出Mesh Display(網格顯示)對話框。

根據需要顯示的內容,可以選擇進行下列步驟:

(1)顯示所選表面的輪廓線,在對話框中,Options選項選擇Edges,在Edge Type中選擇Outline。

(2)顯示網格線,在Options選擇Edges,在Edge Type中選擇ALL。

(3)繪制一個網格填充圖形,在Options選項中選擇Faces。

(4)顯示選中面的網格節點,在Options選項中選擇Nodes。

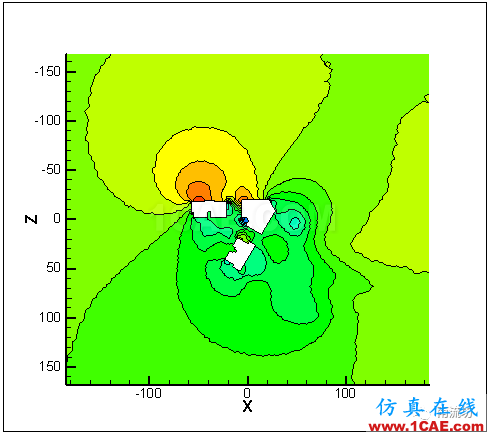

2、繪制等值線和輪廓圖

FLUENT 中可以在求解對象上繪制等值線或外形的。等值線是由某個選定變量(如等溫線,等壓線)為固定值的線所組成。而輪廓?jiǎng)t是將等值線沿一個參考向量并按照一定比例投影到某個面上形成的。

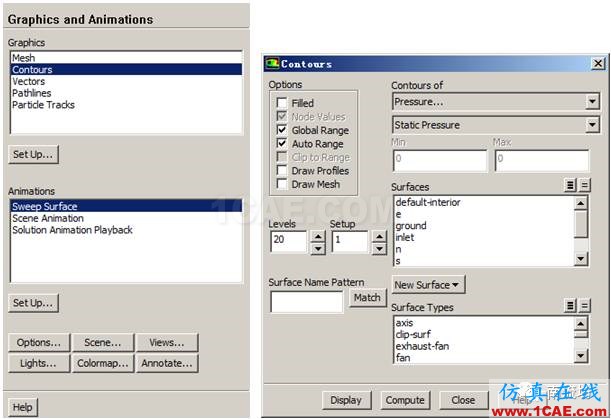

生成等值線和輪廓圖需單擊主菜單中Display→Graphics and Animations按鈕,彈出Graphics and Animations(圖形和動畫)面板,在Graphics下雙擊Contous彈出Contous(等值線)對話框。

生成等值線或輪廓的基本步驟如下:

(1)在Contours Of下拉列表框中選擇一個變量或函數作為繪制的對象。首先在上面的列表中選擇相關分類;然后在下面的列表中選擇相關變量。

(2)在Surfaces列表中選擇待繪制等值線或輪廓的平面。對于2D情況,如果沒有選取任何面,則會在整個求解對象上繪制等值線或輪廓。對于3D情況,至少需要選擇一個表面。

(3)在Levels編輯框中指定輪廓或等值線的數目。最大數為100。

(4)如果需要生成一個輪廓視圖,請?jiān)贠ption中選中Draw Profiles選項。

(5)點擊顯示(Display)按鈕在激活的圖形窗口中來繪制指定的等值線和輪廓。顯示的結果將包含選定變量的指定的等值線和輪廓的指定數目,同時并將其值量級的變化范圍在最小和最大區域按照增加的方式進行顯示。

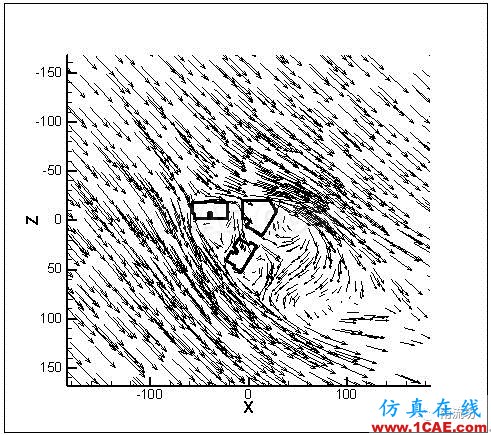

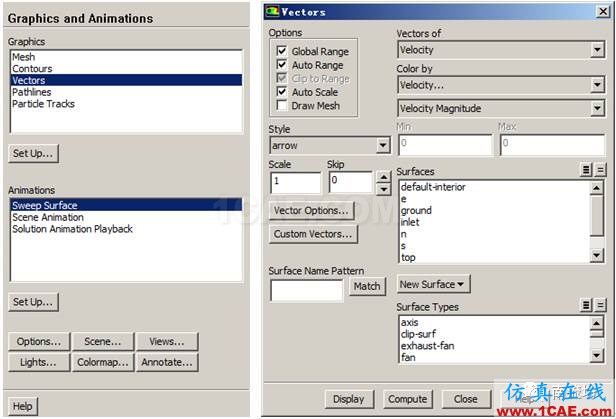

3、繪制速度矢量圖

除了等值線圖與輪廓圖,另一種經常用到的結果處理圖為在或選中的表面上繪制速度矢量圖。默認情況下,速度矢量被繪制在每個單元的中心(或在每個選中表面的中心),用長度和箭頭的顏色代表其梯度。包括幾個矢量繪制設置參數,可以用來修改箭頭的間隔、尺寸和顏色。注意在繪制速度矢量時總是采用單元節點中心值;不能采用節點平均值進行繪制。

生成等值線和輪廓圖需單擊主菜單中Display→Graphics and Animations按鈕,彈出Graphics and Animations(圖形和動畫)面板,在Graphics下雙擊Vectors彈出Vectors(矢量)對話框。

生成速度向量圖的基本步驟如下:

(1)在Surfaces列表中,選擇希望繪制其速度向量圖的表面。如果希望顯示的對象為整個求解對象,不要選擇列表中的任一項。

(2)設置速度向量對話框中的其它選項。

(3)單擊Display 按鈕在激活的窗口中繪制速度向量圖。

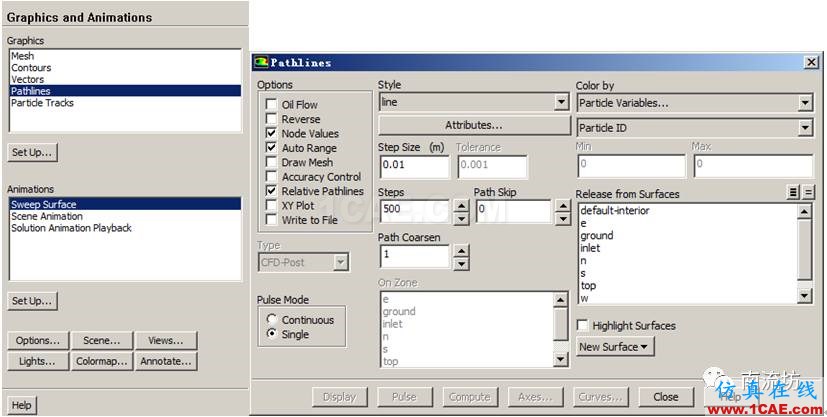

4、顯示軌跡

生成軌跡圖需單擊主菜單中Display→Graphics and Animations按鈕,彈出Graphics and Animations(圖形和動畫)面板,在Graphics下雙擊Pathlines彈出Pathlines(軌跡)對話框。

生成軌跡圖的基本步驟如下:

(1)在Release From Surfaces列表中選擇相關平面。

(2)設置Step size和Steps的最大數目。Step Size設置長度間隔用來計算下個各微粒的位置。(注意當一個微粒進入/離開一個表面是其位置通常由計算得到;即便指定了一個很大的Step Size,微粒在每個單元入口/出口的位置仍然被計算并被顯示)。Steps設置了一個微粒能夠前進的最大步數。當一個微粒離開求解對象并且其飛行的步數超過該值時將停止。如果希望微粒能夠前進的距離超過一個長度大于L 的求解對象,一個最簡單的定義上述兩個參數的方法是Step Size和Steps的乘積應該近似等于L。

(3)設置軌跡線對話框中的其它選項。

(4)擊Display按鈕繪制軌跡線,或者單擊Pulse按鈕來顯示微粒位置的動畫。在動畫顯示中Pulse按鈕將變成Stop按鈕,可以通過單擊該按鈕來停止動畫的運行。

• 動畫技術

在 FLUENT軟件中可以生成關鍵禎動畫,通過把靜態的圖像轉化為動態的圖像,可以大大加強結果的演示效果。動畫的創建需要在動畫面板中完成。

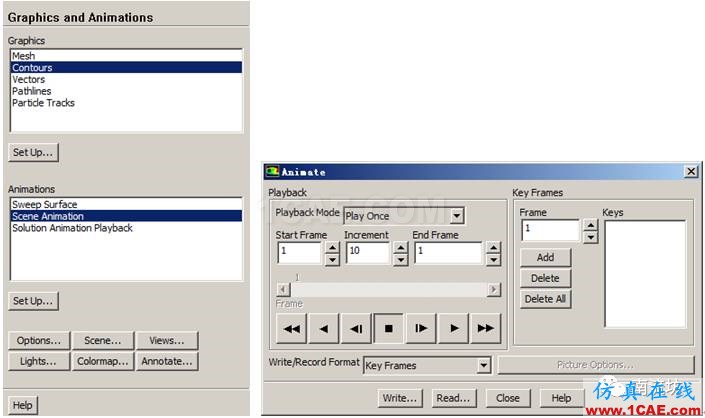

生成動畫需單擊主菜單中Display→Graphics and Animations按鈕,彈出Graphics and Animations(圖形和動畫)面板,在Animations下雙擊Scence Animation彈出Animate(動畫)對話框。

生成動畫的基本步驟如下:

(1)創建動畫

1)輸入禎數。

2)選則需要的關鍵禎?？梢园ú煌暯堑挠^察。

3)選擇關鍵禎的時間。

4)利用關鍵禎構成動畫。

5)可以回放檢查效果,滿意后選擇保存。

(2)動畫保存

動畫創建完成后可以進行保存方便以后的查閱和結果的展示,FLUENT支持三種動畫格式:動畫文件(FLUENT專用),圖形文件和Video文件。

其中,動畫文件只可以被FLUENT軟件識別和讀取數據,特點是文件小,不失真;圖形文件把動畫的每一禎生成一個圖像,可以為不同的圖像格式(例如jpg,bmp 和tiff 格式);Video文件將動畫轉化為視頻文件。

(3)讀取動畫文件

動畫文件的讀取非常方便,首先單擊動畫面板中的read(讀取)按鈕,會打開選擇文件面板,只要選擇目標文件便可以打開動畫文件。

CFD-Post后處理器

CFD-Post是ANSYS軟件包中專用的流體后處理模塊,前身為CFX的專用后處理模塊名為CFX-Post。

• 啟動后處理器

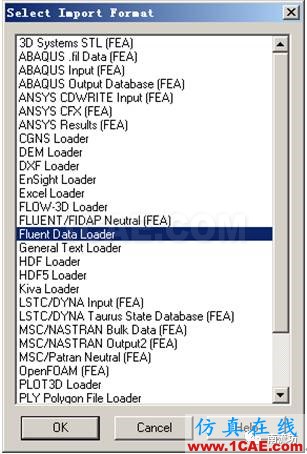

要啟動CFD-Post,需要在Windows系統下執行“開始”→“所有程序”→ANSYS→Fluid Dynamics→CFD-Post命令,進入CFD-Post軟件界面。

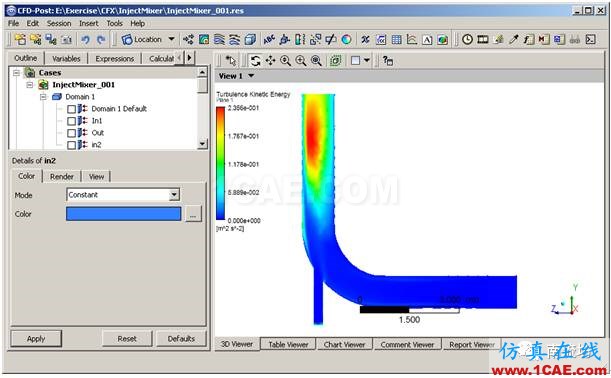

• 工作界面

后處理器的工作界面主要包含四個部分,分別為:

(1)菜單:包括后處理的所有操作,包括新建、打開求解過程文件,編輯、插入等基本操作,打開幫助文件等功能。

(2)任務欄:主要功能快捷鍵,通過使用任務欄可以快速實現部分功能與操作。

(3)操作控制樹:在此區域可以顯示、關閉、編輯創建的位置、數據等。

(4)圖形顯示區:顯示幾何圖形、制表、制圖等。

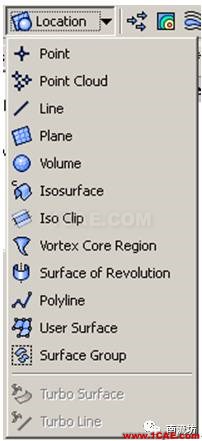

• 創建位置

用戶可以根據計算分析的需要,創建特定位置顯示結算結果。可以創建的位置包括:點、點云、線、面、體、等值面、區域值面、型芯區域、旋轉面、曲線、自定義面、多組面、旋轉機械面、旋轉機械線等。

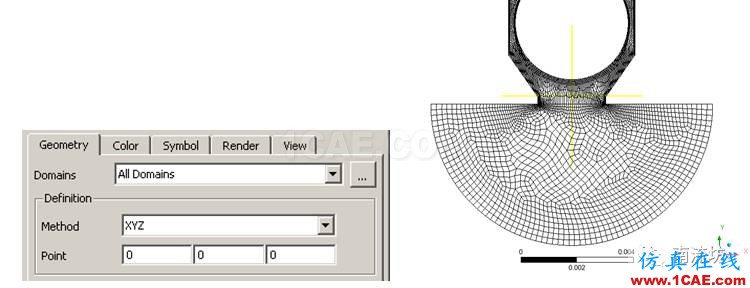

1.Point(生成點)

(1)Geometry(幾何):在幾何選項卡中,可以設定點的位置。

在設定點的位置時,一般選擇輸入點的坐標值的方法來設定。Method(方法)選擇XYZ,在Point(點)中以此填入點的X、Y、Z坐標值來生成點。

(2)Color(顏色):在顏色選項卡中,可以設定點的顯示顏色。

生成點的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,點默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在點位置的大小來決定點的顯示顏色。

(3)Symbol(樣式):在樣式選項卡中,可以設定點的顯示樣式,點的樣式包括十字架形、八面體形、立面體形和球形等,默認為十字架形。

(4)Render(繪制):生成點過程中繪制選項為灰色,無法編輯。

(5)View(顯示):將生成的點按一定規則改變,如旋轉、平移、鏡像等。

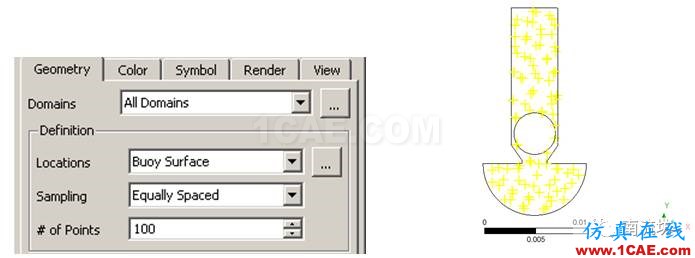

2.Point Cloud(點云)

(1)Geometry(幾何):在幾何選項卡中,可以設定點云的所在域、所在位置、生成方法和生成個數位置。

點云的生成方法有以下幾種:

? Equally Spaced(等空間):點云的所在位置平均分布。

? Rectangular Grid(角網格):按一定比例、一定距離、一定角度排列點生成點云。

? Vertex(頂點):將點生成在網格的頂點處。

? Face Center(面中心):將點生成在網格面的中心處。

? Free Edge(自由邊界):將點生成在線段中心的外邊緣處。

? Random(隨機):隨機生成點云。

(2)Color(顏色):在顏色選項卡中,可以設定點云的顯示顏色。

生成點的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,點默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在點位置的大小來決定點的顯示顏色。

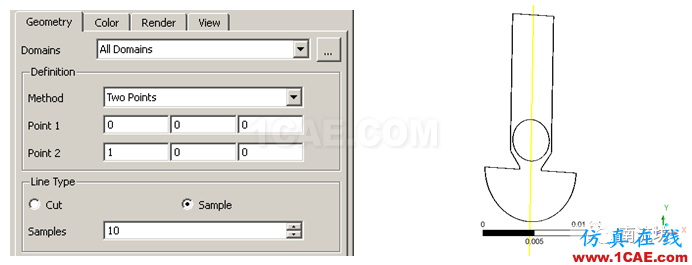

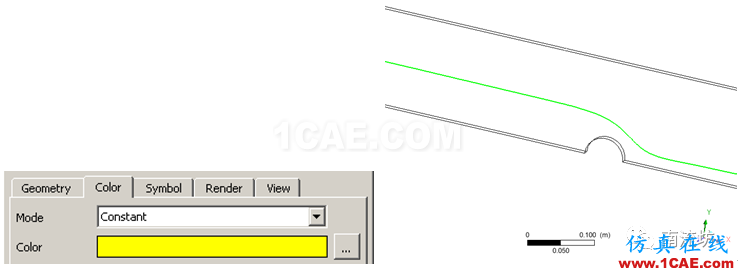

3.Line(線)

(1)Geometry(幾何):在幾何選項卡中,可以設定線的所在域、生成方法、生成線的類型。

生成線的方法為兩點坐標確定直線的方法,生成線的類型有兩種:

? Sample(取樣法):生成線上兩點之間的點評價分布在線上。

? Cut(相交法):生成的線自動延伸至域邊界處,線上的點在線與網格節點的交點處。

(2)Color(顏色):在顏色選項卡中,可以設定線的顯示顏色。

生成點的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,線默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在線位置的大小來決定線的顯示顏色。

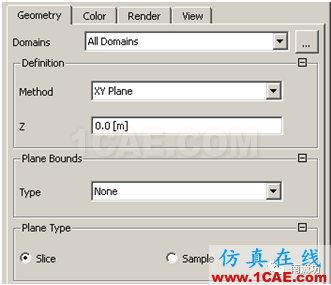

4.Plane(面)

(1)Geometry(幾何):在幾何選項卡中,可以設定面的所在域、生成方法。

生成面的方法有以下幾種:

? YZ Plane、XY Plane、XZ Plane(切面法):指定與面垂直的坐標軸,設定面與坐標原點間的距離。

? Point and Normal(點與垂線法):指定面上一點和與面垂直的向量。

? Three Points(三點法):通過三個點確定平面。

(2)Color(顏色):在顏色選項卡中,可以設定面的顯示顏色。

生成面的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,面默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在面位置的大小來決定面的顯示顏色。

(3)Render(繪制):在繪制選項卡中,可以設置顯示面、網格線和紋理。

在Show Faces(顯示面)部分中,需要設定以下內容:

? Transparency(透明度):設定值為0時,平面完全不透明,設定值為1時,平面完全透明。

? Draw Mode(繪制模式):設置面顏色的繪制方法,默認為Smooth Shading(平滑明暗法),節點處顏色與周圍顏色相同。

? Face Culling(面挑選):一般默認選擇No Culling,面顯示完全。

在Show Mesh Lines(顯示網格線)部分中,設定邊界角度、線寬和顏色模式。

在Apply Texture(紋理應用)部分中,可給生成面上顯示紋理。

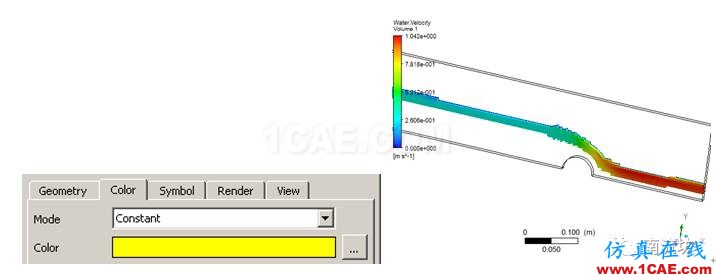

5.Volume(體)

(1)Geometry(幾何):在幾何選項卡中,可以設定體的所在域、網格類型及生成方法。

網格類型包括四面體、金字塔形、楔形、六面體形等。

生成面的方法有以下幾種:

? Sphere(球形體):指定球形中心和球徑生成球形體。

? From Surface(自由面組成):選擇平面,則表面上的網格節點形成體。

? Isovolume(等值線):指定一個變量,設定變量值,由此變量值形成的等值面圍成一個等值體。

? Surrounding Node(圍繞節點):指定節點編號,節點處網格形成體。

(2)Color(顏色):在顏色選項卡中,可以設定體的顯示顏色。

生成體的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,體默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在體位置的大小來決定體的顯示顏色。

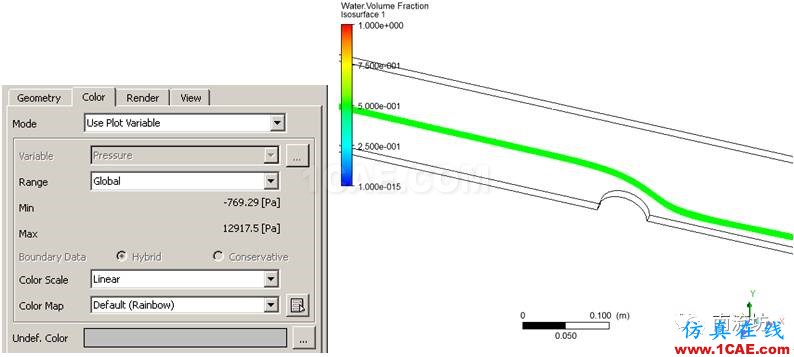

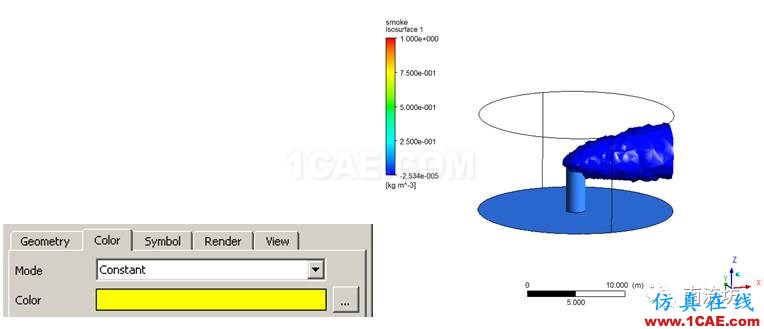

6.Isosurface(等值面)

(1)Geometry(幾何):在幾何選項卡中,可以設定等值面的所在域,選擇變量,設定變量類型,為變量設定數值。

(2)Color(顏色):在顏色選項卡中,可以設定等值面的顯示顏色。

生成體的顏色一般有以下幾種方法:

? Use Plot Variable(使用當前變量):等值面顏色設定使用等值面選定變量,只能更改變量極值,然后根據變量范圍決定此時等值面顏色。

? Variable(變量):可以設定變量,根據變量所在等值面位置的大小來決定體的顯示顏色。

? Constant(恒量):顏色為恒定值。

Color Scale(顏色比例尺)是指比例尺的顏色分布,顏色比例尺有兩種類型:

? Linear(線性比例尺):此時變量范圍均勻分布在比例尺上。

? Logarithmic(對數比例尺):此時變量范圍成對數函數分布在比例尺上。

Color Map(顏色繪制)設定了顏色描述的模式,其主要有以下幾種:

? Rainbow(彩虹狀):使用繪圖顏色,以藍色描述最小,以紅色描述最大,若設置Inverse則顏色與極值反轉。

? Rainbow 6(擴展彩虹狀):使用標準繪圖的擴展顏色,以藍色描述最小,以紫紅色描述最大,若設置Inverse則顏色與極值反轉。

? Greyscale(灰色標尺):以黑色描述最小,以白色描述最大,若設置Inverse則顏色與極值反轉。

? Blue to White(藍白標尺):以藍色和白色代表極值部分。

? Zebra(斑馬狀):將指定范圍劃分為6個部分,每部分均為黑色向白色過渡。

7.Iso Clip(區域值面)

(1)Geometry(幾何):在幾何選項卡中,可以設定區域值面的所在域、位置。

(2)Color(顏色):在顏色選項卡中,可以設定區域值面的顯示顏色。

生成區域值面的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,區域值面默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在區域值面位置的大小來決定區域值面的顯示顏色。

8.Surface of Revolution(旋轉面)

(1)Geometry(幾何):在幾何選項卡中,可以設定旋轉面的所在域、生成方法。

旋轉面的生成方法有以下幾種方法:

? Cylinder(圓柱體):生成圓柱面,通過點1設置底面位置及旋轉半徑,通過點2設置圓柱高度,取樣個數為圓柱面上數據點個數,角樣本是形成旋轉面的輪廓個數,其個數越大,圓柱面越光滑。

? Cone(圓錐面):生成圓錐面,通過點1設置底面位置及底面半徑,通過點2設置圓錐高度,取樣個數為圓錐面上數據點個數,角樣本是形成旋轉面的輪廓個數,其個數越大,圓錐面越光滑。

? Disc(圓盤面):生成圓盤面,通過點1設置底面位置及外徑大小,通過點2設置圓盤內徑大小,取樣個數為圓盤面上數據點個數,角樣本是形成旋轉面的輪廓個數,其個數越大,圓盤面越光滑。

? Sphere(球面):生成球面,通過點1設置球心位置及球半徑,取樣個數為球面上數據點個數,角樣本是形成旋轉面的輪廓個數,其個數越大,球面越光滑。

? From Line(由線生成):指定線段按一定旋轉軸旋轉。

9.Ployline(曲線)

(1)Geometry(幾何):在幾何選項卡中,可以設定曲線的所在域、生成方法。

曲線的生成方法有以下幾種方法:

? From File(從文件導入):從文件導入點。

? Boundary Intersection(邊界交點):生成邊界與幾何體上面之間的交線。

? From Contour(從云圖生成):由云圖的邊線生成的曲線。

(2)Color(顏色):在顏色選項卡中,可以設定曲線的顯示顏色。

生成曲線的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,曲線默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在曲線位置的大小來決定曲線的顯示顏色。

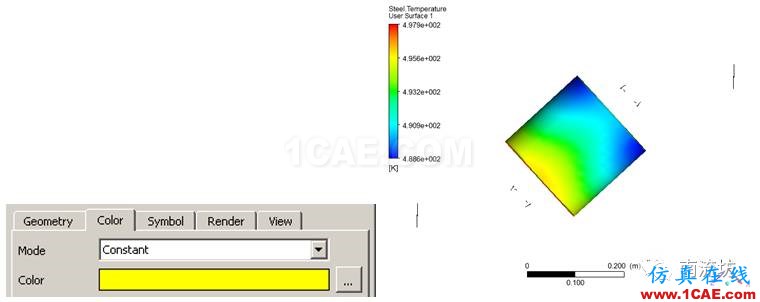

10.User Surface(自定義面)

(1)Geometry(幾何):在幾何選項卡中,可以設定自定義面的所在域、生成方法。

自定義面的生成方法有以下幾種方法:

? From File(從文件導入):從文件導入點。

? Boundary Intersection(邊界交點):生成邊界與幾何體上面之間的面。

? From Contour(從云圖生成):由云圖的邊線生成的面。

? Transformed Surface(面轉換):編輯一個已經生成的面,對其進行旋轉、移動、放大等操作,生成一個新面。

? Offset From Surface(面偏移):將一個已經生成的面按一定方向偏移一定距離生成新面。

(2)Color(顏色):在顏色選項卡中,可以設定面的顯示顏色。

生成面的顏色一般有兩種方法:

? Constant(恒量):顏色為恒定值,面默認的顏色為黃色。

? Variable(變量):可以設定變量,根據變量所在面位置的大小來決定面的顯示顏色。

• 創建對象

CFD-Post可以創建的對象包括矢量、云圖、流線、粒子軌跡、體繪制、文本、坐標系、圖例、場景轉換、修剪面、彩圖等。

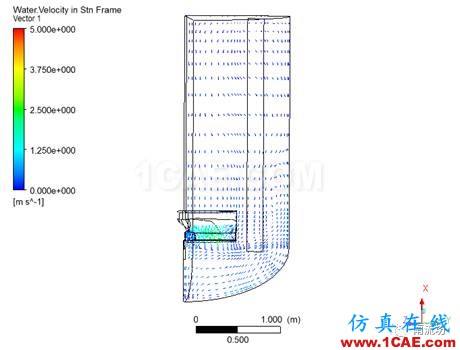

1.Vector(矢量)

(1)Geometry(幾何):在幾何選項卡中,可以設定矢量的所在域、位置、取樣、縮減、比例因子、變量選擇投影等。

Projection(投影)設定矢量的方向顯示,有以下幾種方式:

? None(無設定):矢量投影方向?yàn)槭噶康膶?shí)際方向。

? Coord Frame(坐標系設定):設定矢量投影的坐標方向,僅顯示與此坐標軸平行的矢量方向。

? Normal(垂直設定):矢量?jī)H顯示與面垂直方向分量。

? Tangential(切向設定):矢量?jī)H顯示與面平行方向分量。

(2)Color(顏色):在顏色選項卡中,可以設定矢量的顯示顏色。

生成矢量的顏色一般有兩種方法:

? Use Plot Variable(使用當前變量):矢量顏色設定使用矢量選定變量,只能更改變量極值,然后根據變量范圍決定此時矢量顏色。

? Variable(變量):可以設定變量,根據變量所在矢量位置的大小來決定矢量的顯示顏色。

? Constant(恒量):顏色為恒定值。

(3)Symbol(樣式):設定矢量的顯示樣式,包括矢量箭頭的樣式和箭頭的大小。

(4)Render(繪制):可以設置顯示面、網格線和紋理。

在Show Faces(顯示面)部分中,需要設定以下內容:

? Transparency(透明度):設定值為0時,平面完全不透明,設定值為1時,平面完全透明。

? Draw Mode(繪制模式):設置面顏色的繪制方法,默認為Smooth Shading(平滑明暗法),節點處顏色與周圍顏色相同。

? Face Culling(面挑選):一般默認選擇No Culling,面顯示完全。

在Show Mesh Lines(顯示網格線)部分中,設定邊界角度、線寬和顏色模式。

(5)View(顯示):將生成的矢量按一定規則改變,如旋轉、平移、鏡像等。

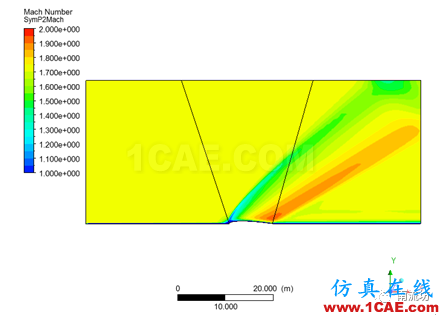

2.Contour(云圖)

(1)Geometry(幾何):在幾何選項卡中,可以設定云圖的所在域、位置、變量選擇等。

Range(變量范圍)指定方法有以下幾種方式:

? Global(全局值):變量范圍由整個計算域內變量值決定。

? Local(局部值):變量范圍由所在位置內變量值決定。

? User Specified(用戶定義):變量范圍由用戶確定。

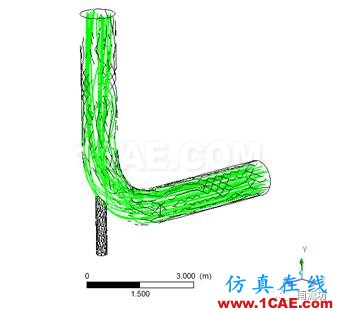

3.Streamline(流線)

(1)Geometry(幾何):在幾何選項卡中,可以設定流線的所在域、位置、流線類型等。

Type(流線類型)有以下幾種方式:

? 3D Streamline(三維流線)

? Surface Streamline(面流線)

(2)Symbol(樣式):設定流線的顯示樣式,設定最小最大時間來顯示時間范圍,通過設定時間間隔來指定兩個樣式間的時間跨度。

(3)Limits(限制):可以設置公差、線段數、最大時間和最大周期。

4.Particle Track(粒子軌跡)

(1)Geometry(幾何):在幾何選項卡中,可以設定粒子軌跡的創建方法、所在域、粒子材料、縮減因子等。

Method(粒子創建方法)有兩種,分別為From Res(來自結果文件)和From File(來自文件)。

Reduction Type(粒子線縮減因子)有兩種方法,一是設定縮減因子,二是設定粒子線的最大條數,直接指定最大數值。

Limits Option(限制選項)限定了粒子跟蹤線開始繪制的時間,主要有以下幾種方法:

? Up to Current Timestep(等于當前時間步長)

? Since Last Timestep(開始于上個時間步長)

? User Specified(用戶自定義)

5.Volume Rendering(體繪制)

(1)Geometry(幾何):在幾何選項卡中,可以設定體繪制的所在域、變量選擇等。

6. Text(文本)

(1)Definition(定義):設定文本的內容。

Embed Auto Annotation(自動嵌入注釋)可添加注釋以下幾種類型:

? Expression(表達式):在標題位置顯示表達式。

? Timestep(時間步長):顯示時間步長值。

? Time Value(時間值):顯示時間值。

? Filename(文件名):顯示文件名。

? File Date(文件日期):顯示文件創建的日期。

? File Time(文件時間):顯示文件創建的時間。

(2)Location(位置):設定文本的位置。

(3)Appearance(樣式):設定文本的高低、顏色等顯示樣式。

7. Coordinate Frame(坐標系)

Definition(定義):設定坐標系的位置。

8.Legend(圖例)

(1)Definition(定義):設定圖例的標題模式、顯示位置等。

(2)Appearance(樣式):設定圖例的尺寸參數和文本參數等顯示樣式。

9.Instance Transform(場景轉換)

Definition(定義):設定場景轉換的旋轉、移動、投影等場景變換方式。

• 創建數據

CFD-Post可以創建的數據包括變量和表達式。

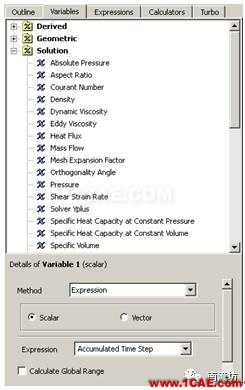

1.Variable(變量)

CFD-Post提供了單獨的變量處理界面,可以生成新的變量,編輯變量。

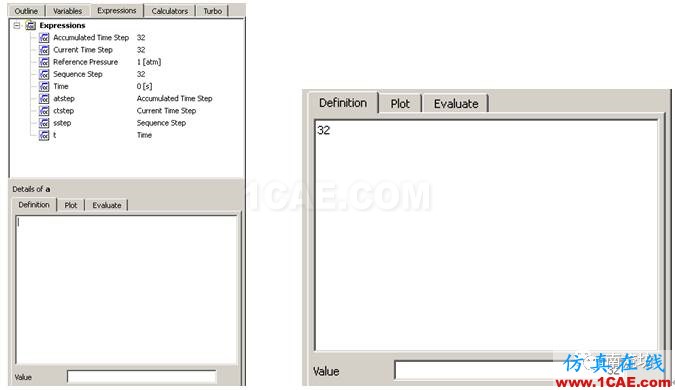

2.Expressions(表達式)

CFD-Post提供了專門的表達式處理界面,可以得到計算域內任何位置的變量值。

表達式處理界面包括以下三個部分:

(1)Definition(定義):通過此選項生成新的表達式或修改原有表達式。

(2)Plot(繪制):繪制表達式變化曲線。

(3)Evaluate(求值):求出表達式在某個點的值。

表達式創建的方法有以下幾種:

? Functions(函數):選用提供的函數或自定義函數來編寫表達式的主題結構。

? Expressions(表達式):通過修改已有的表達式來創建新表達式。

? Variable(變量):設定要顯示值的變量。

? Locations(位置):設定變量所在位置。

? Constant(常數):設定值為定值的表達式。

TECPLOT使用介紹

TECPLOT 是Amtec 公司推出的一個功能強大的科學繪圖軟件,它不僅可以繪制函數曲線、二維圖形,而且可以進行三維面繪圖和三維體繪圖,并提供了多種圖形格式,同時界面友好、易學易用。TECPLOT 有針對FLUENT 軟件的專用數據接口,可以直接讀入算例文件和數據文件,也可以在FLUENT 軟件中選擇面和變量,然后直接輸出TECPLOT 格式文檔。

• 工作界面

TECPLOT的開始界面可以分成四部分,即菜單欄、工具欄、工作區和狀態欄。

1.菜單欄

通過菜單欄可以使用絕大多數TECPLOT的功能,它的使用方式類似于一般的Windows 程序,是通過對話框或者二級窗口來完成的。

TECPLOT的功能包含在如下菜單中:

(1)File(文件):在這個菜單中進行文件和圖形的讀寫、打印與輸出,記錄或運行宏,設置并保存配置,以及退出系統等操作。

(2)Edit(編輯):進行圖形對象的剪切、復制、粘貼、清除、改變顯示順序、修改數據點等操作。TECPLOT 的剪切、復制和粘貼只在TECPLOT內部有用。如果想與其他Windows 程序交換圖形,可以用Copy Plot to Clipboard(將圖形拷貝到剪貼板)功能。

(3)View(視圖):用來控制視圖顯示,包括比例縮放、數據范圍、三維旋轉等,還可以在幀之間進行圖形的復制和粘貼操作。

(4)Plot(制圖):用來控制二維、三維幀模式中場變量的繪制,包括網格、等值線、矢量、陰影、流線、三維等值面、三維切片和邊界曲線以及坐標軸顯示形式等。

(5)Insert(插入):在這里可以設置插入文字和集合圖形。

(6)Aniamate(動畫):用來控制動畫的設置生成。

(7)Data(數據):用來創建、操作、檢查數據,比如創建簡單區域、插值、三角形剖分,以及用類似FORTRAN 的語句創建和修改變量。

(8)Frame(幀):創建、編輯、控制幀。

(9)Option(選項):用來控制工作區的屬性,包括色彩圖板、頁面網格、顯示選項和標尺等等。

(10)Scripting(腳本):用來快速運行已經制作好的宏、創建簡單的動畫。

(11)Tools(工具):用來對動畫的設置進行操作。

(12)Analyze(分析):用來對導入的數據進行分析處理。

(13)Help(幫助):打開幫助文檔。

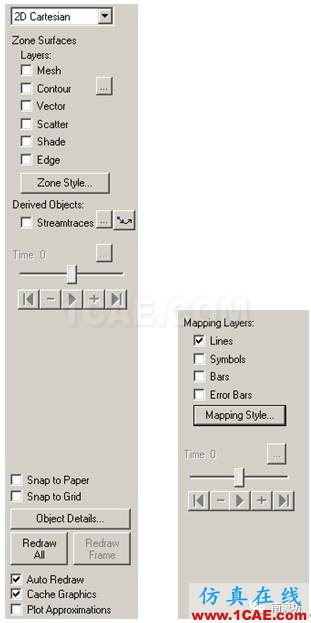

2.工具欄

TECPLOT工具欄將常用的畫圖控制用按鈕形式集中在工具欄中,同時還可以選擇幀模式、激活圖形層和采用快照模式。

(1)幀模式

幀模式即當前幀內所繪制圖形的類型,其中包括:

1)三維:繪制三維面或者體。

2)二維:繪制二維圖形。

3)XY:繪制XY 曲線,即常見的函數關系曲線。

4)S(草圖):在沒有數據的情況下隨意繪制的圖形,例如草圖、流程圖等。圖形是由幀模式、數據集、活動圖形層及其屬性定義構成的。每個幀模式都只能顯示數據的一種特征。

(2)區域?qū)优c圖形層

區域?qū)?Zone Layer)是表達數據集合的一種方式。完整的圖形應該包括所有被激活的層、坐標軸、文本、幾何對象和在繪圖期間加入的其他圖形元素。在二維和三維幀模式下共有6種區域?qū)?在XY 幀模式下有4種圖形層;草圖模式中則沒有使用層概念。

1)二維和三維幀模式下的6種區域?qū)印?

? Mesh(網格):在網格層中,用線連接數據點。

? Contour(等值線):在等值線層中,可以用曲線形式或填充形式繪制等值線,也可以同時采用等值線和填充方式進行繪制。

? Vector(矢量):在矢量層中,繪制帶方向和大小的矢量圖形。

? Scatter(散點):在散點層中,在每一個數據點的位置上繪制符號。

? Shade(陰影):在陰影層中,可以為指定區域加陰影,或用添加光源的方式為三維曲面添加陰影。與光照(Lighting)效果配合使用,可以制作平面陰影或交錯陰影;與透明(Translucency)效果配合使用,可以創建透明曲面。

? Boundary(邊界):在邊界區域?qū)又?為有序數據集合繪制區域邊界。

2)XY 模式下的4 種圖形層。

? Lines(線狀圖):用線段或擬合曲線形式,繪制變量(X,Y)的函數關系曲線。

? Symbols(符號圖):用散點形式表達變量(X,Y)的函數關系。

? Bars(柱狀圖):用水平或垂直柱狀圖形式,表達變量(X,Y)的函數關系。

? Error Bars(誤差柱狀圖): 可以用幾種格式繪制誤差柱狀圖。

(3) 區域效果(Zone Effects)

在三維幀模式下會出現選擇框。選擇框內的Lighting(光照效果)和Translucency(透明效果)只對著色和帶陰影效果的等值面起作用。

(4) 重畫按鈕(redraw button)

除非選擇自動重畫(automatically redraw),否則每次對圖形進行改動后都需要用重畫按鈕手動更新。

(5)自動重畫(Auto Redraw):選擇這個選項將連續不斷地自動更新圖形內容。

(6)繪圖屬性按鈕(Plot Attributes Button):點擊這個按鈕可以打開Plot Attributes(繪圖屬性)對話框,進行區域外觀設置。

(7)工具按鈕(tool button):每個工具按鈕對應于一種鼠標操作,所有操作可以歸納為12個類,即:

1)等值線模式。

2)流線模式。

3)切片模式。

4)幀模式。

5)創建域模式。

6)三維旋轉模式。

7)文字模式。

8)幾何形狀模式。

9)鼠標指示模式:選擇與調整。

10)視圖模式:縮放、移動/放大。

11)鼠標探測模式。

12)數據提煉模式。

3.狀態欄

TECPLOT窗口底部的狀態欄,在鼠標移動過工具欄、菜單和按鈕時會給出幫助提示。狀態欄可以在File(文件)菜單下的Preferences(參考)子菜單中設定。

4.工作區

工作區是進行繪圖工作的區域,繪圖工作都是在幀中完成的。

• TECPLOT數據格式

TECPLOT 可以直接讀取10種格式的數據文件:

(1)CGNS 格式,即計算流體力學通用記號系統(Computational Fluid Dynamics General

Notation System)。

(2)DEM 格式,即數字高度圖格式(Digital Elevation Map)。

(3)DXF 格式,即數字交換格式(Digital eXchange Format)。

(4)Excel 表格式(僅適用于Windows 系統)。

(5)FLUENT 5.0 以上的數據格式,包括算例文件和數據文件。

(6)Gridgen 數據格式。

(7)HDF 格式,即層級數據格式(Hierarchical Data Format)。

(8)Image(映像)文件格式。

(9)PLOT3D 數據格式。

(10)文字表單(Text Spreadsheet)格式。

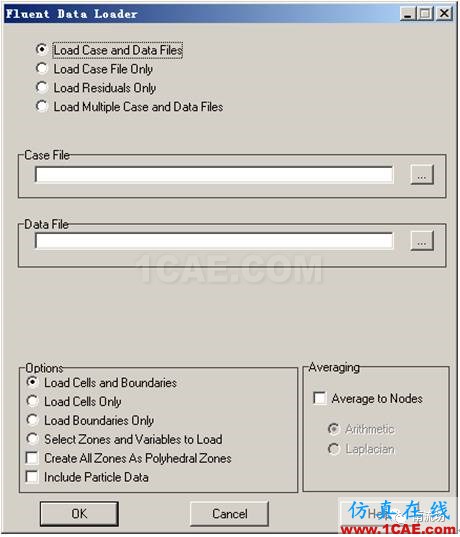

啟動數據加載窗口的菜單操作步驟為:File→Load Data File(s)

在窗口中選擇FLUENT Data Loader(FLUENT 數據加載器),然后點擊OK 按鈕,既可開始FLUENT 數據加載操作。

FLUENT文件數據加載器有如下四個選項:

(1)Load Case and Data Files(加載網格數據和計算結果):讀入算例文件和數據文件。如前所述,網格信息存放在算例文件中,流場變量的計算結果保存在數據文件中。TECPLOT 將讀入所有的變量并將其加入TECPLOT 數據集合。如果某個變量?jī)H出現在某個區域上,則在其他區域上,TECPLOT 會自動將該變量設置為0。

(2)Load Case File Only(只加載網格):只讀入算例文件,并設置對應的網格選項。

(3)Load Residuals Only(只加載殘差):只從數據文件中加載殘差數據(收斂史)。

(4)Load Multiple Case and Data Files(加載多個網格數據和計算結果):讀入多個算例文件和數據文件。

在上述四個選項的下方是數據文件的輸入框:

(1)Case File(算例文件):輸入要加載的文件名,或者點擊Select(選擇)按鈕,直接從硬盤上選擇算例文件。

(2)Data File(數據文件):可以直接在輸入框中輸入需要加載的數據文件名,或者點擊Select(選擇)按鈕直接從硬盤上選擇數據文件。

對話框最下面為網格選項(Grid Option)組合框,其中包括如下選項:

(1)Load Cells and Boundaries(加載單元和邊界):從算例文件中讀入單元數據和邊界區域。每個流體、固體或邊界區域在TECPLOT 軟件中將被顯示為獨立的區域。

(2)Load Cells Only(只加載單元數據):只加載單元數據區域。每個區域在TECPLOT中都顯示為獨立的數據區域。

(3)Load Boundaries Only(只加載邊界):只加載邊界區域。每個區域在TECPLOT中都顯示為獨立的數據區域。

• TECPLOT基本操作

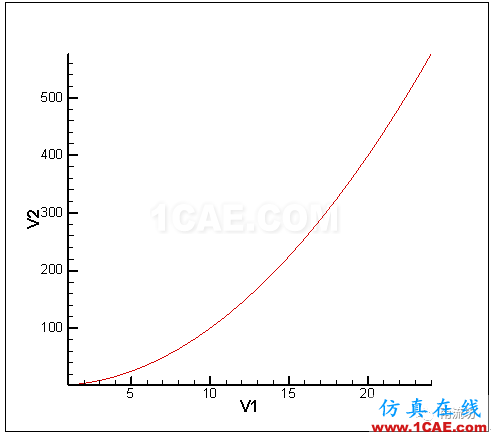

1.繪制XY曲線

TECPLOT 中的所有XY 曲線都是由一個或者多個XY 數據對構成的。XY 數據對及它們之間的函數關系,在TECPLOT 中被稱為XY 圖形。XY 圖形主要有三種形式:

(1)折線圖(Lines):用線段連接所有的數據點。

(2)符號圖(Symbols):每個數據點由一個符號代表,例如圓、三角形或方形等等。

(3)柱狀圖(Bars):每個數據點由一個水平或垂直柱代表。

用于繪制 XY 曲線的數據可以直接在TECPLOT中輸入,也可以加載硬盤上的數據文件用于繪制曲線。

2.繪制矢量圖

矢量圖用于表現速度、作用力等矢量的大小和方向。矢量圖分二維矢量和三維矢量,分別對應于二維流場計算和三維流場計算。在讀入數據文件后,點擊左上方工具欄中的3D或2D 按鈕,在按鈕下方就可以發現Vector(矢量)選項。點擊Vector(矢量)選項,則可以自動彈出Select Variables(選擇變量)窗口。

3.繪制等值線圖

等值線是觀察流場變量變化的常用工具。繪制等值線一般包括五個步驟:

(1)加載數據文件。

(2)點擊工具欄中的Contour(等值線)選項,激活等值線圖層。

(3)選擇目標變量,繪制等值線。

(4)調整繪圖參數,最終得到理想的等值線圖。

(5)保存圖形文件。

總體來講,在后處理軟件中,最為實用的應該還是tecpolt,這款軟件體積小巧,功能比較強大,數據接口很多,一般CFD需要的后處理功能它都具備,而且使用非常方便。當然,要是想得到非常好看的可以忽悠領導和客戶的效果圖,那么還是得使用更為高端的后處理軟件如ensigh,fieldview等。當然,再華麗的后處理還是要依靠準確可靠的計算結果,后處理只能是“錦上添花”,可不能把它搞成“PS”,不僅要人夸后處理好漂亮,更要有準確結果來定乾坤吶!

相關標簽搜索：FLUENT CFD后處理教程 Fluent培訓 Fluent流體培訓 Fluent軟件培訓 fluent技術教程 fluent在線視頻教程 fluent資料下載 fluent分析理論 fluent化學反應 fluent軟件下載 UDF編程代做 Fluent、CFX流體分析 HFSS電磁分析
