搜索實例 | D閘閥的接通和截?cái)噙^程（二）
2017-12-01 by:CAE仿真在線 來源:互聯網
D閘閥是一種常見的啟閉閥,它利用閘板的接通或截?cái)鄟砜刂乒艿纼?nèi)流體的流通情況。在ANSYS Fluent中,有兩種方式來實現這一過程:一種是利用Fluent的動網格技術和UDF來實現這一過程;另一種方式是利用Fluent的滑移網格技術和UDF來實現。上篇文章展示了動網格+UDF的方式,本文演示ANSYS Fluent 18.0環境下采用滑移網格的處理方式,DEFINE_ZONE_MOTION()宏用來定義參考坐標系的移動以及區域網格的整體移動情況。
問題描述
本案例的計算模型如下圖所示,為D閘閥的接通和截?cái)噙^程,演示閥門開啟和關閉過程中管道內的流動情況。
案例采用ANSYS DesignModeler工具處理模型,采用ANSYS meshing劃分網格,采用Fluent求解以及采用CFD-Post做后處理。相應的文件以及UDF集成在zone文件夾中,百度云下載鏈接:
http://pan.baidu.com/s/1pL4zMVT
密碼:3l3s

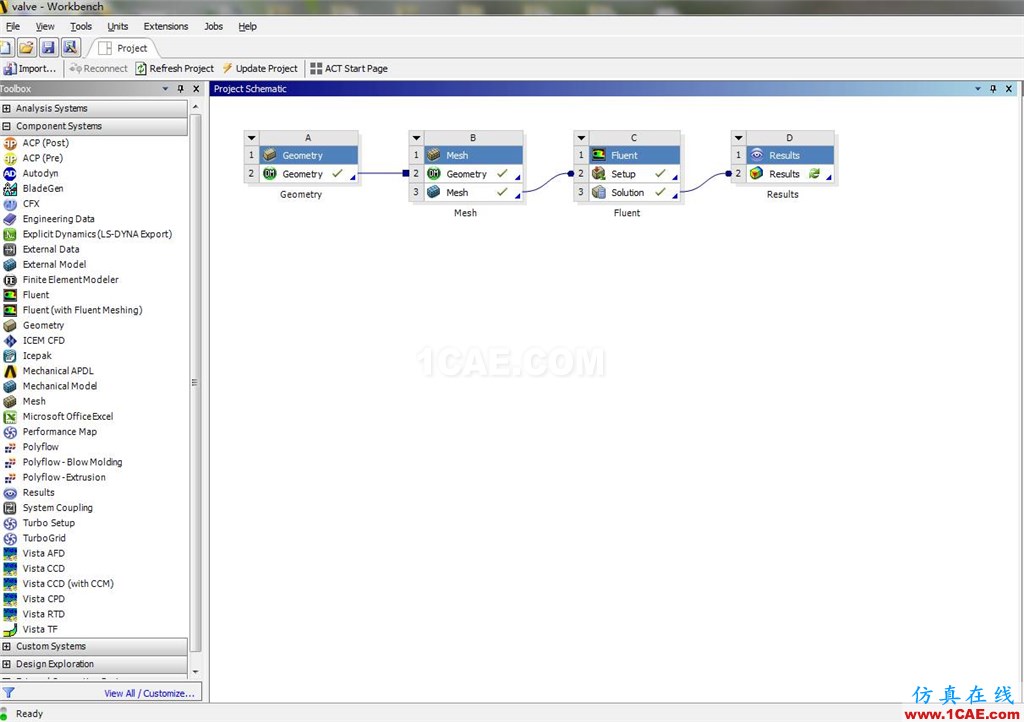

啟動Workbench
打開其中的zone.wpbz文件后,可以看到其中模型處理和網格劃分已經完成,可以直接進入Fluent模塊。注意,在DM中已經把閥門區域和流體域切分開來。
Fluent設置

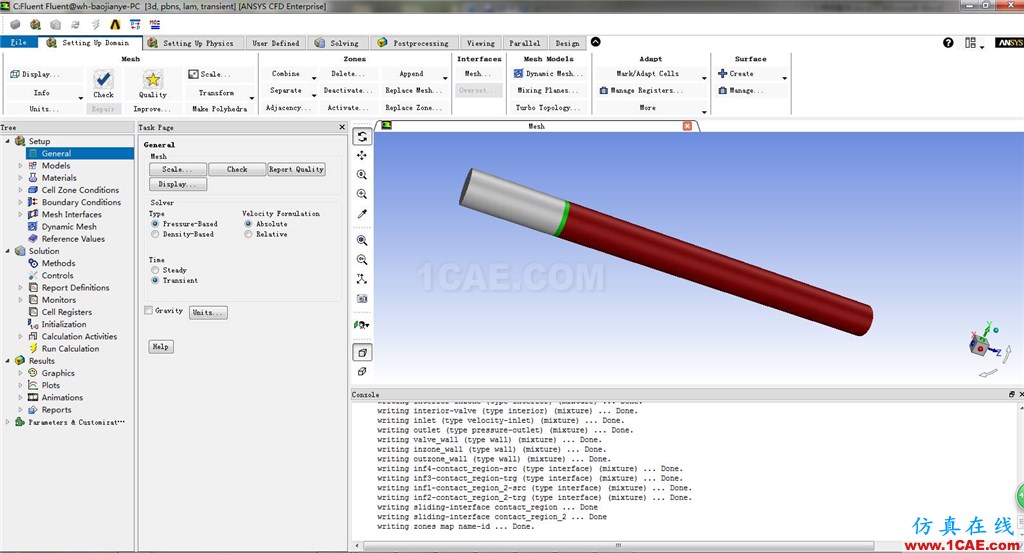

1)雙擊打開Fluent,選擇瞬態求解器。

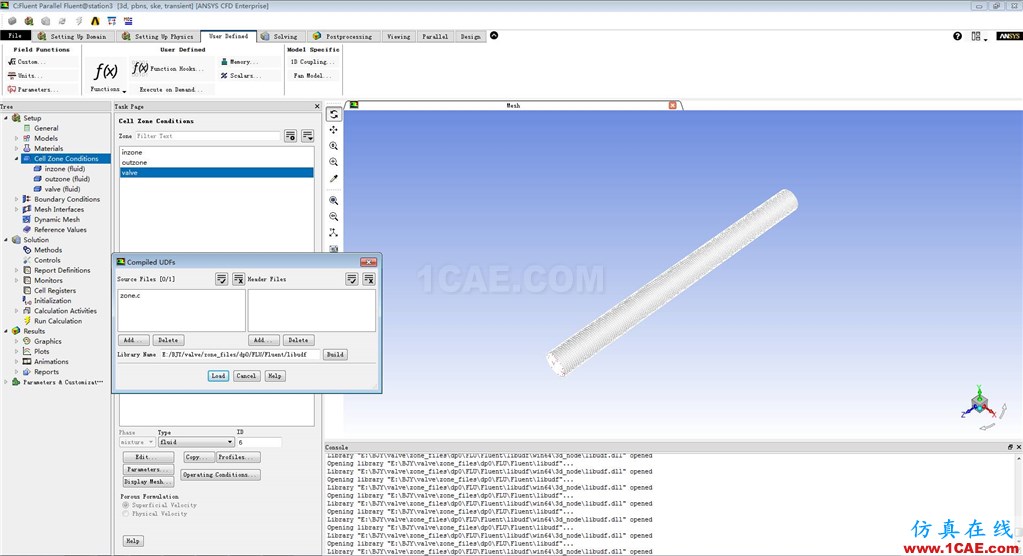

2)導入并編譯UDF

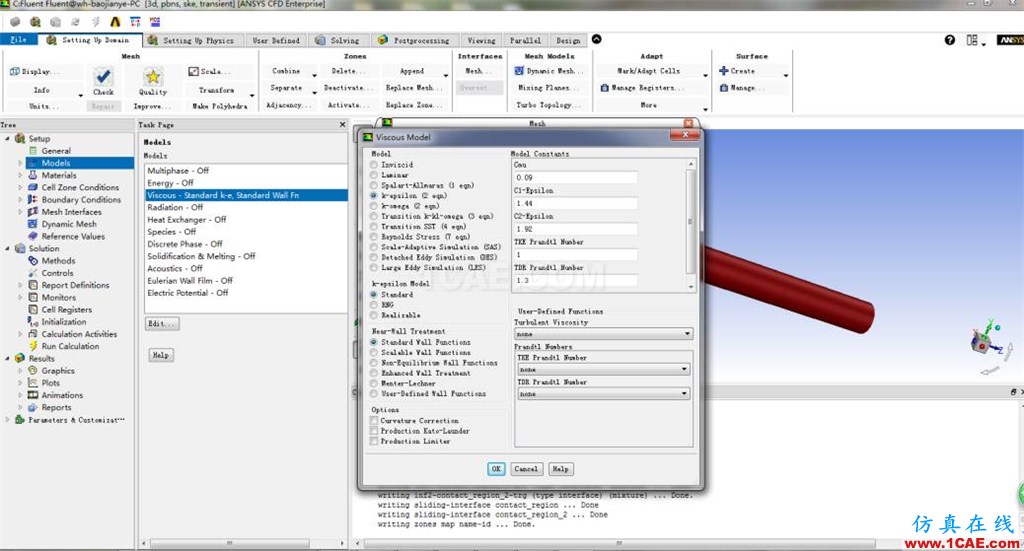

3)模型選取,選擇Standard K-ε湍流方程

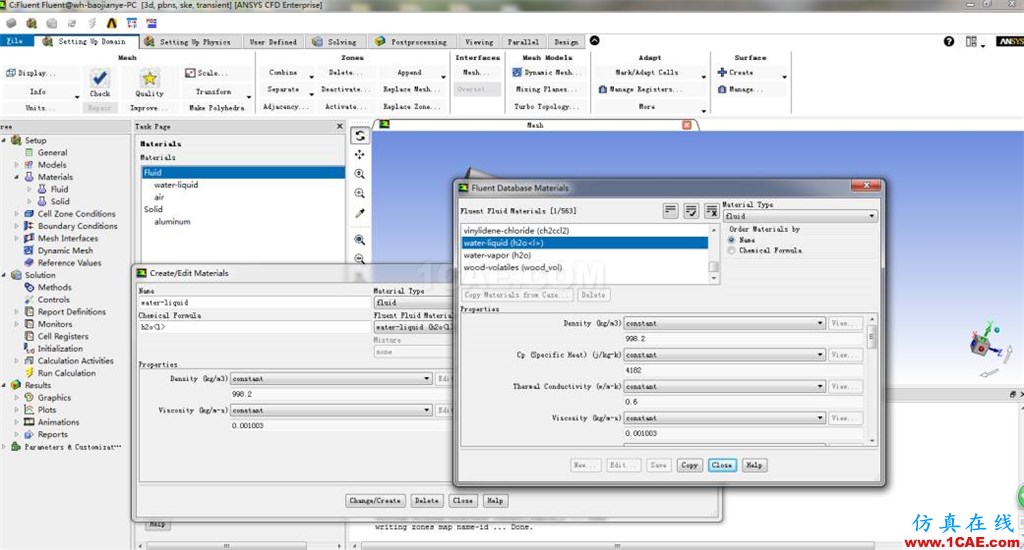

4)材料定義,從材料庫中調取water-liquid

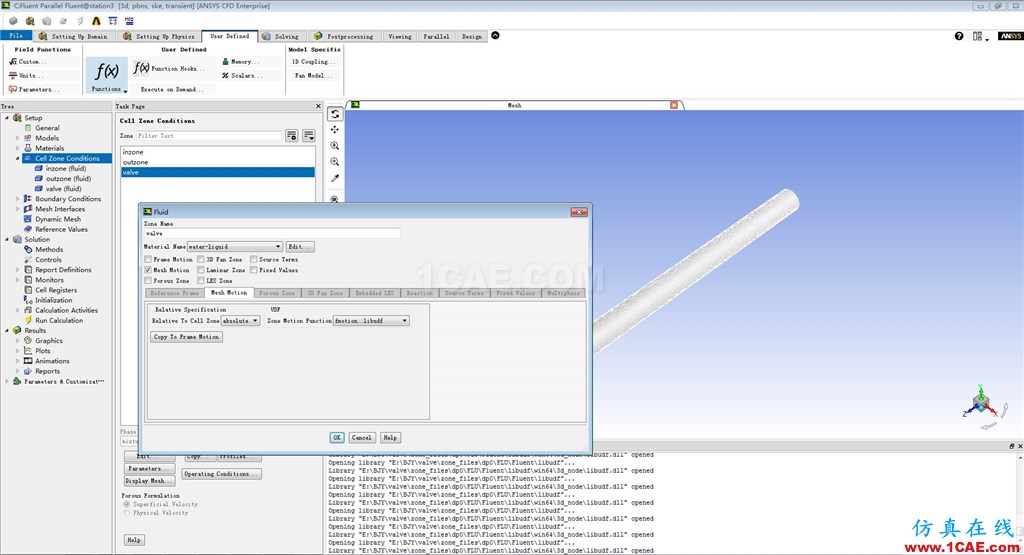

5)設定valve域的Cell Zone Conditions。Valve域中選擇流體屬性為水,打開Mesh Motion,加載相應valve域運動的UDF:fmotion。
6)給定相應的進出口條件:進口選擇速度入口,出口采用壓力出口。注意,模型導入后,軟件會自動生成兩組Interface面。

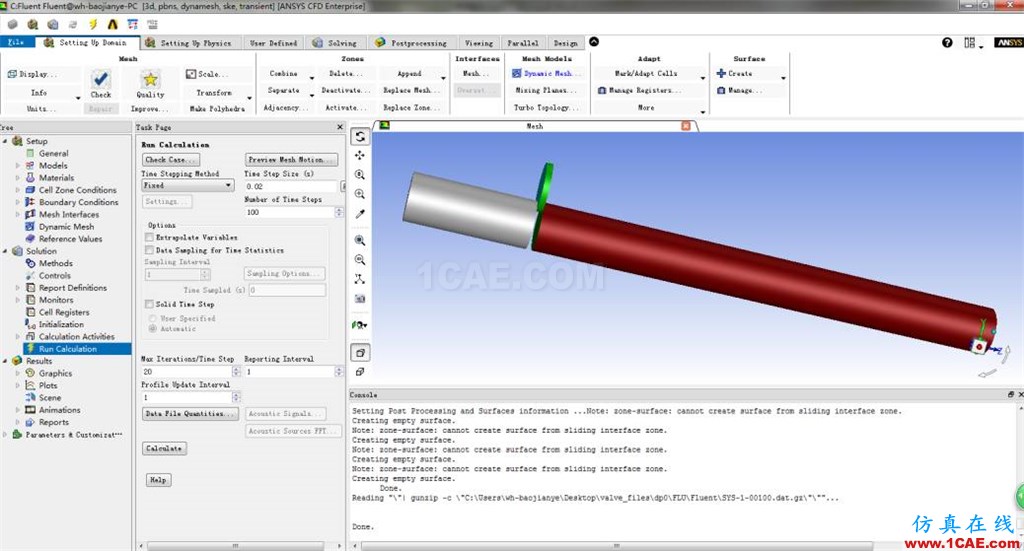

7)設定自動保存,開始求解計算
結果分析
管道內流線動畫如下圖所示
相關文章:實例 | D閘閥的接通和截?cái)噙^程
