搜索技術 | 一起領略Fluent Meshing高級網格劃分技術的魅力
2017-10-20 by:CAE仿真在線 來源:互聯網
網格劃分是計算流體動力學(CFD)分析的關鍵步驟,網格的好壞直接影響到仿真分析的精度和速度。尤其是對于復雜模型,其網格劃分環節在整個仿真分析周期中往往占據了大部分的人工處理時間,選擇合適的軟件工具來對復雜模型進行網格劃分,對于加快仿真周期、提升工作效率有著十分重要的意義。
Fluent Meshing(當前的最新版本為17.2)的前身是TGrid,一直以來作為Fluent的前處理工具,負責為Fluent提供高質量的網格。從ANSYS 14.5版本開始,TGrid更名為Fluent Meshing,并完全嵌入到Fluent的界面中,在保留了TGrid所有功能的同時,還新增了基于對象的網格創建流程,提升了軟件的易用性和流程性,為復雜模型的網格劃分帶來了極大的便利。

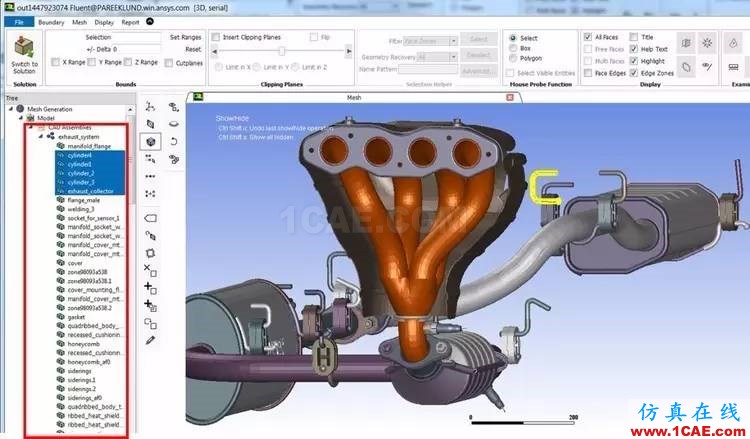

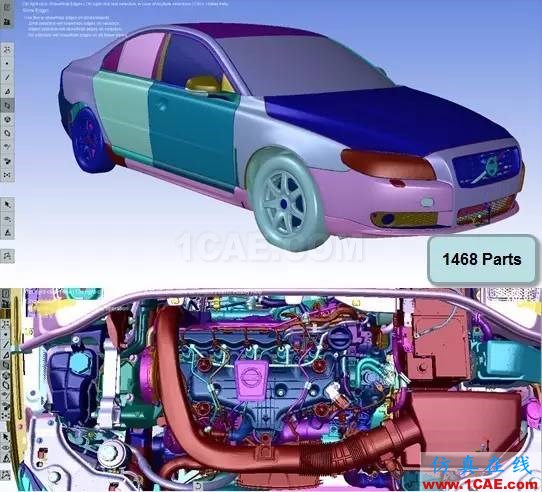

FLUENT Meshing擁有豐富的CAD和網格數據接口,可以直接導入各種格式的CAD文件、各種格式的表面網格或體網格文件、STL等。
Fluent Meshing擁有豐富的尺寸函數功能,能夠嚴格按照用戶的想法對表面網格和體網格的尺寸進行控制。

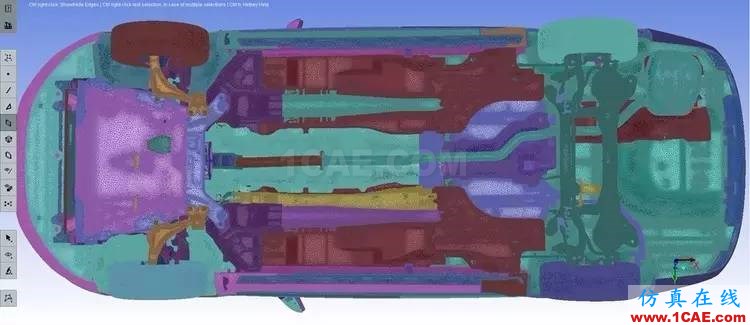

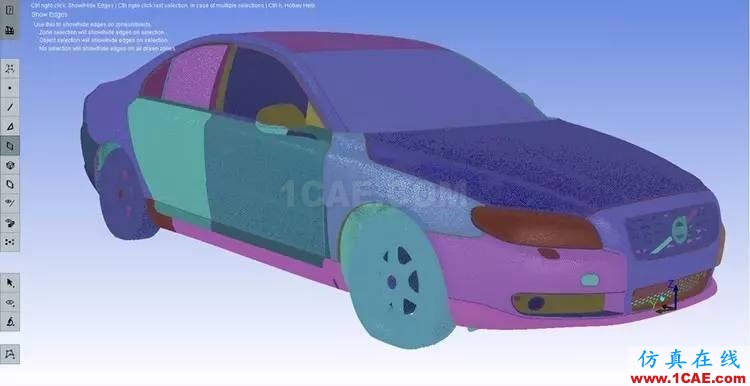

Fluent Meshing擁有功能強大的表面網格處理工具,包括表面包裹、表面診斷及修復、表面重構、創建拓?fù)涞取?

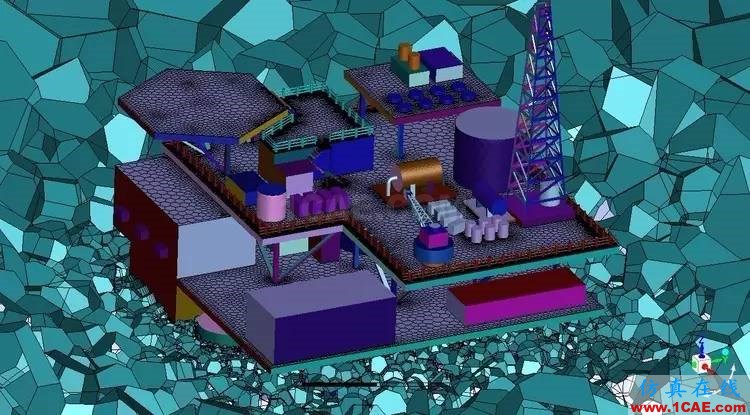

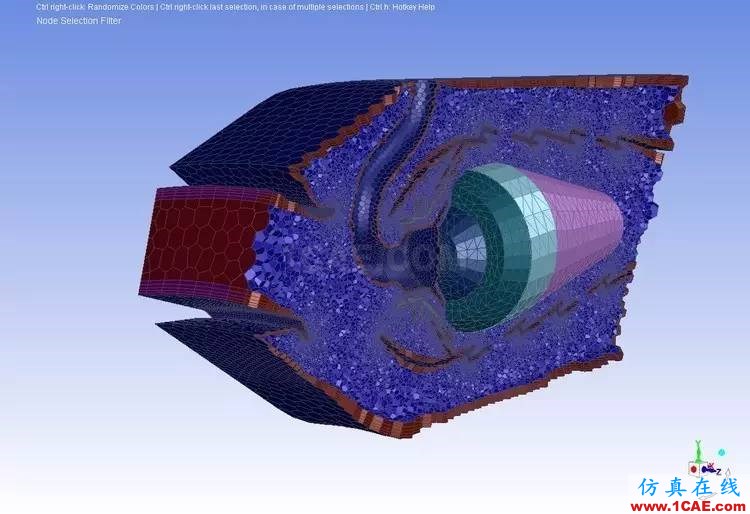

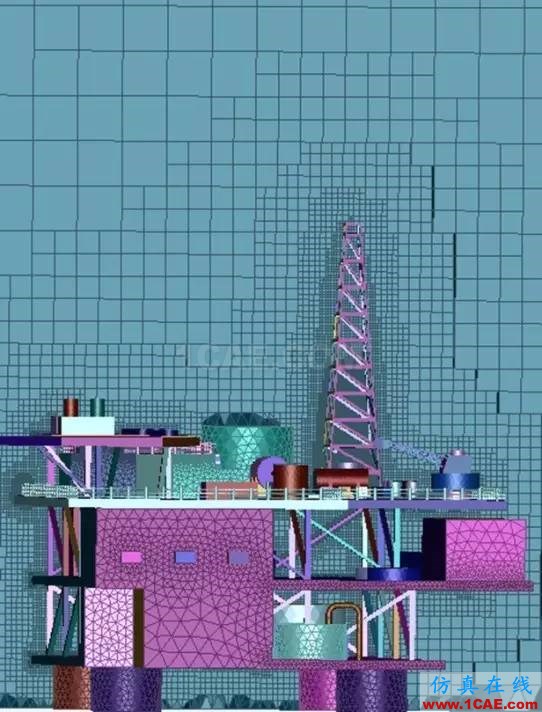

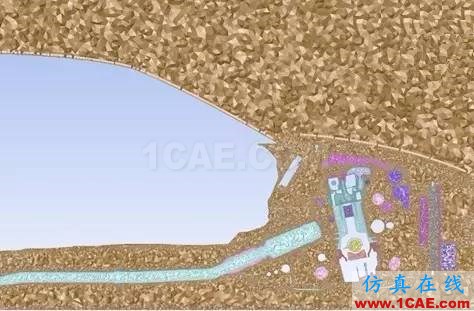

Fluent Meshing擁有豐富的體網格生成策略,包括Tetrahedral四面體網格、Hexcore六面體核心網格、CutCell笛卡爾網格、Polyhedral多面體網格、Prism棱柱層網格以及混合網格。
