應用 | 鉆井平臺 stl文件處理導入Fluent單元剖分

2017-09-20 by:CAE仿真在線來源:互聯網

大家對stl文件處理技術的留言仍然較多,本篇文章推薦一個從SpaceClaim處理stl文件到Fluent剖分單元的視頻,希望能給大家一些思路。

-------/// 視頻摘要 ///-------

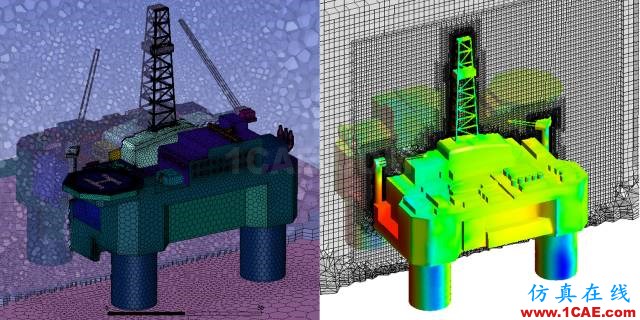

應用場景為石油鉆井平臺的外流體分析,通過SpaceClaim對stl文件的幾何前處理,Fluent剖分多尺度幾何并優化畸形單元,最終為外流場分析作準備。

-------/// 推薦理由 ///-------

1.演示工具

加厚、

孔的效果。將“零”厚度的井架和起重機變?yōu)橹付ê穸?視頻1中01′16″之前);兩種填充孔洞的方式(視頻1中01′51″-02′04″);

2.將stl文件與設計工具

拉動、

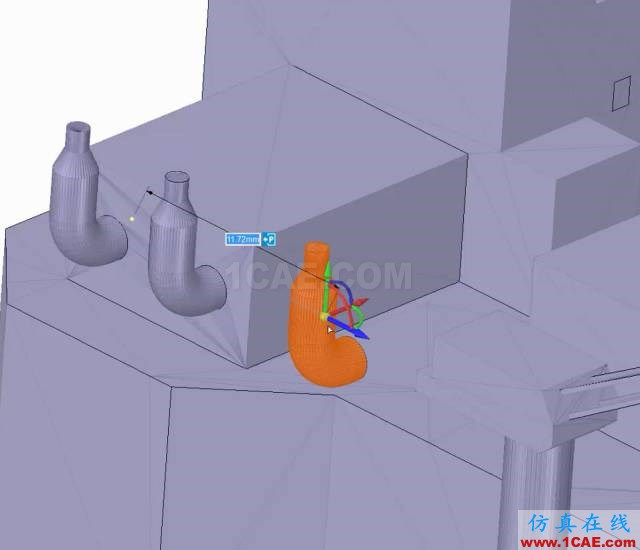

移動結合起來。體現SpaceClaim對stl文件的編輯像幾何模型一樣方便(視頻1中01′16″-01′35″、02′04″之后);

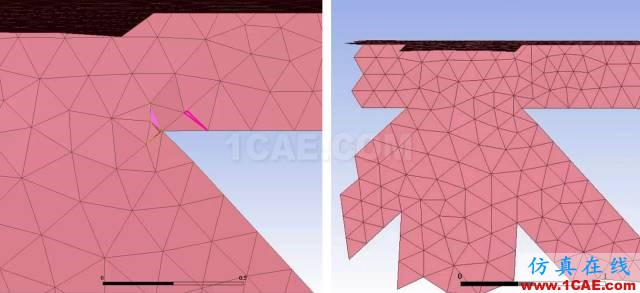

3.stl文件導入Fluent后的處理流程。多尺度幾何特征時單元尺寸的控制(視頻2中09′00″之前);畸形單元的處理方式(視頻2中09′20″-11′13″)。

(視頻1 SpaceClaim處理stl文件)

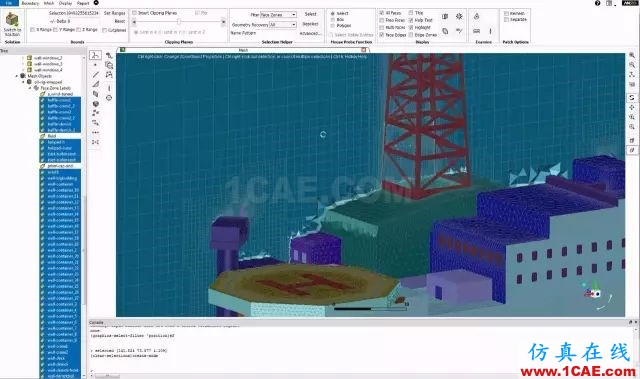

(視頻2 Fluent剖分及優化單元)

-------/// 最終效果 ///-------

歡迎大家留言關注的行業應用及想解決的問題。
