由于ANSYS Workbench功能的日益強大,建議使用更簡便的方法,下面給大家?guī)硪粋€(gè)簡單的實例。

一

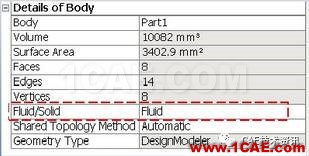

打開Workbench,tool box/component systems里選mesh,空白區出現如下圖,雙擊Geometry,導入幾何模型,這是一個外部固體包裹內部管流的簡單模型,僅用于演示步驟。任選一個Part,在Details of Body里有個選項Fluid/Solid,需要分別定義好流體和固體

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent圖片1

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent圖片2

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent圖片3

二

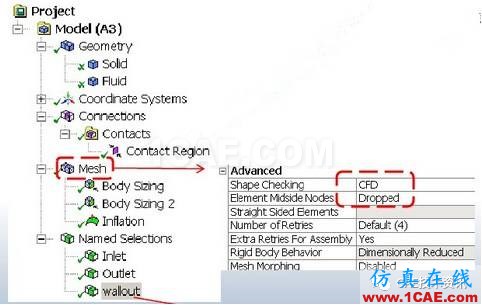

關掉Geometry,雙擊Mesh打開新窗口,按如下設置。自動創建流固耦合面,將在Fluent里自動設置為interface

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent圖片4

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent圖片5

劃分固體網格和流體網格因?yàn)槭怯邢摅w積法,所以單元邊不帶中間節點Named selections命令分別創建lnlet,outlet和wllout.Wallout用來定義固體外表面與環境的對流換熱邊界條件

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent圖片6

三

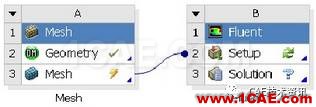

關閉Meshing窗口返回到project schematic界面,右擊Mesh→Tansfer Data To New→Fluent,將建立Fluent的分析項目。

此時mesh 后面變?yōu)殚W電符號,需右擊它再點菜單中update

雙擊Setup,打開Fluent窗口,設置材料流相固相、激活能量方程、湍流模型、邊界條件等。進口流速1m/s,600k,出口pa,wallout定義對流換熱系數5,環境溫度300k。

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent仿真分析圖片7

右擊點update,閃電符號變?yōu)楣刺?hào)

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent仿真分析圖片8

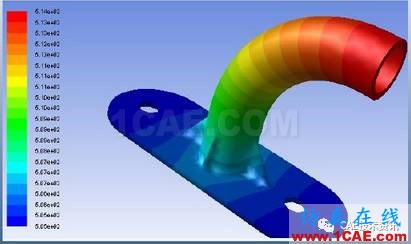

溫度云圖

四

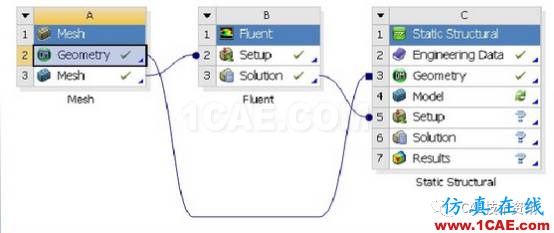

關閉Fluent窗口,返回projectschematic界面,右擊B Fluent project/Solution→

Transfer data to new→static structural,出現新的C project,然后鼠標點擊A的Geometry并按住不放,拖放到C額Geometry上松鼠標,這樣出現連接線,A的Geometry可以傳遞到C中。

ANSYS_Workbench-Fluent流固耦合溫度插值方法fluent仿真分析圖片9

五

雙擊C的model,打開分析窗口,創建網格,關鍵:在Static structural下面有

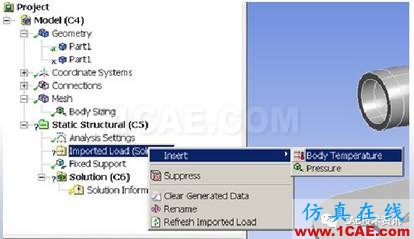

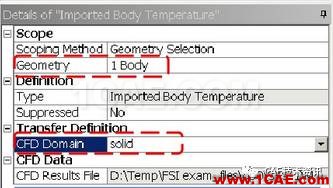

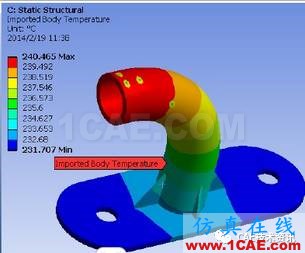

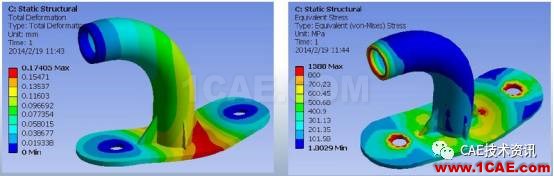

importedLoad(solution),右擊inert→Body Temperature,會出現進度條,稍等則在左下角出現下列圖片,Geometry選中固體,CFD Domin選Solid,此時Imported Body Temperature前出現閃電符號,右擊選Import Load,Fluent計算的溫度載荷就插值到新劃分的有限元網格上。
