【Mesh案例】 07：無厚度壁面【轉發】

當幾何體厚度相比計算域尺寸來說可以忽略不計時,此時可以創建無厚度壁面,如下案例中計算域中的擋板。本案例主要講述如何利用ANSYS Mesh解決此類計算域中存在有無厚度幾何的問題。

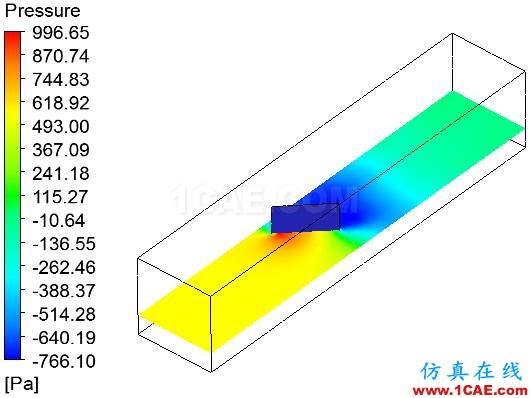

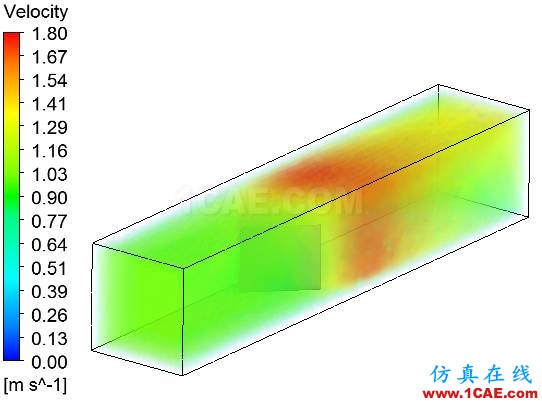

本案例模型計算結果如下圖所示。

利用ANSYS Mesh劃分這類存在無厚度幾何的計算域網格實際上是非常簡單的。主要步驟包括:

• 邊界命名

要想在求解器中識別無厚度壁面,那么在劃分網格過程中必須給無厚度壁面命名。邊界命名可以在DM或Mesh模塊中通過選擇邊界面,選擇菜單Named Selection來實現。

• Form a New Part

如果想要?jiǎng)澐止?jié)點一致的網格,則此步至關重要。

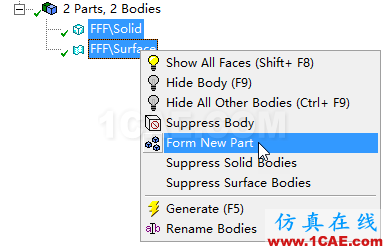

在DM中選擇計算域及無厚度面,點擊右鍵選擇菜單Form New Part組合成新的計算域。

劃分完畢后的網格在Fluent打開后,會自動生成shadow面,此shadow面不能改成interior邊界。
