fluent：Y+計算不用愁，幾個利器請拿走

2017-07-12 by:CAE仿真在線來源:互聯網

在對含有邊界層的湍流場進行分析時,必然要面對如何準確地估算y+并由此計算第一層網格厚度的問題。對此通常有如下的計算步驟。

(1)計算流場的雷諾數:

式中,

為流體密度,U為流速,L為特征長度,

為動力黏度。

(2)計算壁面摩擦系數f:

(3)計算壁面剪切應力:

(4)計算壁面摩擦速度:

(5)計算第一層網格厚度:

其中y+的初始估算值需要根據流場的性質來確定。通常情況下,對于低雷諾數模型y+≤1,初始估算值一般取1;而在高雷諾數模型中30≤y+≤300,初始估算值一般取30。

由于該方法確定出的第一層網格厚度是基于y+的估算值,因此需要在計算完成后對模型的壁面y+分布情況進行檢查,看是否滿足模型要求,若不滿足,則需要對網格進行修改、調整,并重新計算,直到y(tǒng)+的分布滿足要求。

由于上述計算過程比較繁瑣,人工計算耗費精力。在這與大家分享幾個好用的在線計算工具。

(1)ViscousGrid Spacing Calculater

NASA官網的y+計算器,知名度較高,深受廣大朋友的認可。對于不同已知量個數分別有三個計算工具。但是其局限在于其默認介質為空氣,相應的密度、溫度、黏度等參數均為定值且不可更改,因此只適用于部分情況下的空氣流場的計算。

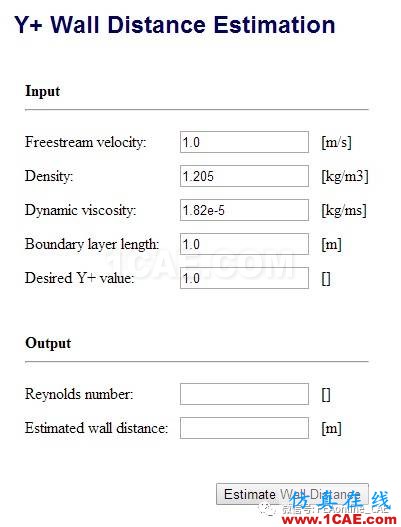

(2)Y+Wall Distance Estimation

CFD-Online出品,界面清爽,簡單好用。

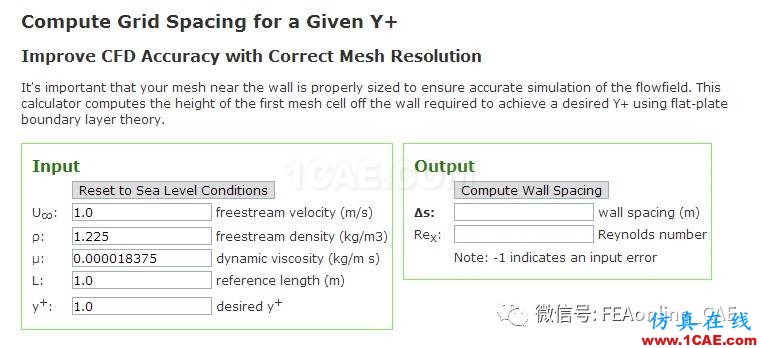

(3)ComputeGrid Spacing for a Given Y+

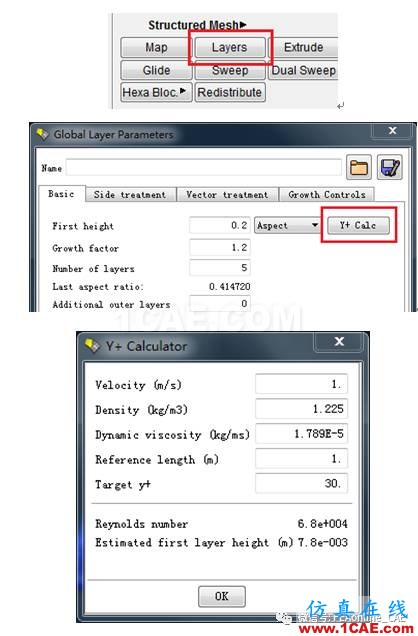

(4)ANSA內置y+計算器

這里又一次體現出了ANSA的貼心。在設置邊界層網格的窗口中,內置了一個y+計算器,省去了人工計算以及尋找其他計算工具的時間,讓這一步驟變得簡單高效。

希望這幾個小工具能夠在日后的CFD戰斗中助你一臂之力。
