Fluent批處理及連續計算方法

2017-07-19 by:CAE仿真在線來源:互聯網

前言

對于工程應用來說,計算精度要求不高,但是計算的case比較多,尤其模型優化工作,你可能有幾十個case要算。一個case只需要計算個把小時,對于周末或者晚上來說,這么長時間內只能算一個工況,實在是浪費時間。對于特殊瞬態問題,不同時刻邊界條件或者材料參數或者工況有所變更,此時可以更改journal文件進行連續計算。尤其是在工程應用中,為我們設計工程師節省了不少的計算時間。

什么是journal文件?

journal 文件在fluent中的作用就像windows下的批處理文件一樣,文件中包含了一連串的操作命令(command)。

Journal文件是包含一系列TUI命令的文本文件。

Journal文件可以用文本編輯器來編寫,也可以由執行分析時用的fluent命令記錄來產生。

Fluent生成的journal文件包括任何GUI操作(都是以TUI的形式)。如果有許多任務要執行時使用journal文件顯得非常方便。以下介紹兩種制作journal文件的方法。

生成journal的方法

1.記錄操作方法寫journal文件

基本原理是使用fluent的journal文件,你要寫一個journal文件,命名為a.journal在fluent 的file/write/start journal,選擇文件名a.journal后,fluent就還是記錄你的操作到a.jouranl中,你操作完成后,file/write/stop journal,然后用記事本打開,全部都是記錄的操作步驟。

下面一段內容為已寫好的journal文件,其作用是讀取已有的case和data,計算保存計算結果。內容如下:

至此完成了一個case的讀取,計算,保存。把上述過程再重復一次,其中讀取、保存的文件換成你的第二個case,那么就進行第二個case的讀取計算保存了。你有n個case需要計算,那么copy n次以上內容,更改讀取、保存的文件名字在同一個journal文件中,比如文件名為1.journal。

簡單方法:

如果你case都是2維的,或者都是3維的,那就簡單了。首先,你把所有的case都設置好,并進行簡單的計算,以確保你的case是收斂的。注意在iterate對話框中 number of iterations中輸入合理的數值后記得Apply一下,否則這個數值不能記錄到case中,那么以后你讀入的case文件只計算一步,保存好caseand data文件。

打開對應版本的fluent,可以是單機的,可以是聯網的;File/read/journal,選擇你journal文件即可。

命令行:

如果你的case會有維數的變化,那么你寫一個bat文件即可。

用記事本寫如下內容,命名為1.bat, linux可以寫shell腳本,對后綴沒有要求:

fluent 2d -g -i g -i 11.journal

fluent 3d -g -i g -i 12.journal

fluent 2ddp -g -i g -i 13.journal

fluent 3ddp -g -i g -i 14.journal

上述是打開了四個不同的fluent,2d 2ddp 3d 3ddp,而journal文件11 12 13 14分別對應讀取二維三維的case data文件。

2.TUI命令行寫journal文件

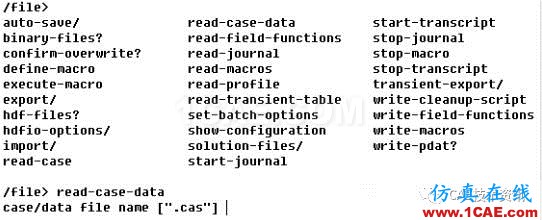

打開fluent,然后在TUI(Text User Interface文本用戶界面)輸入file,回車鍵入read-case-data,回車提示case/data file name,然后將case所在文件路徑copy到該命令行中,即可讀入指定的文件,后續以同樣的方法輸入相應命令行,進行相關設置。

然后將設置命令行copy到記事本,保存名為a.jou,至此完成journal文件的編譯,具體操作方法請查看下面的案例分享。TUI中還包括圖形用戶界面中沒有的一些設置,如周期性邊界條件。

總結

不論是使用記錄操作步驟生成journal文件,還是TUI中命令行寫journal文件,宗旨只有一個節省時間,前一種方法操作簡單,上手較快,但是更改起來就比較麻煩,因?yàn)檎Z句較為繁瑣,而后一種方法簡單明了,能一眼就看明白一條命令的含義及作用,只是第一次編輯時需要自行編輯,后面類似的計算只需更改或添加相應的命令行即可,個人比較偏向TUI命令行的方式,同時TUI語言編寫的.jou文件,常常用于大型集群的投遞計算,因此了解TUI語言的編寫,將大大方便我們在以后的學習過程中進行相關操作。
