基于ADINA的汽車空氣阻力系數計算【轉發】

2017-07-10  by:CAE仿真在線  來源:互聯網

導入汽車模型

是為了演示空氣阻力系數的計算方法。首先導入一個汽車模型,如下圖所示,此汽車模型是經過簡化的。

點擊菜單ADINA-M>Import Parasolid Model,導入car_simple.x_t。

建立流場空間

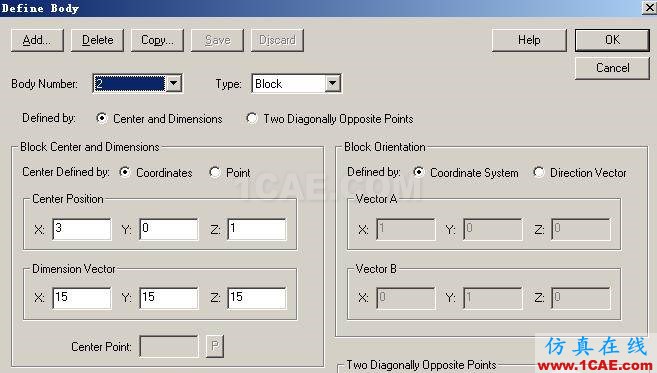

點擊菜單ADINA-M>Define Body,如下圖所示建立一個立方體。

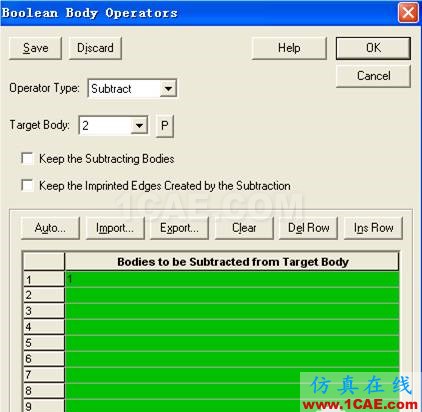

點擊菜單ADINA-M>Boolean Operator,如下圖所示用第二個body減去第一個body,剪完之后剩下的部分就是真正的流場空間。注意,目前只有parasolid體才可以做布爾運算。

進入流體模塊,進行設置

在功能選擇模塊做如下設置,進行流場的穩態計算。

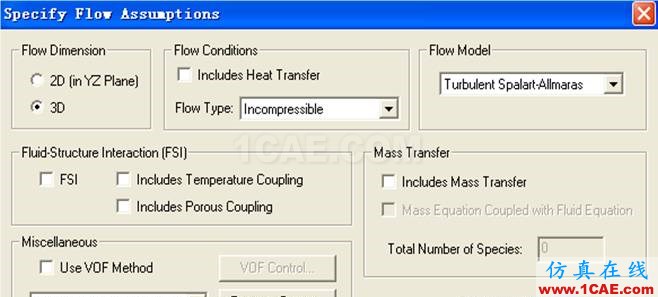

點擊菜單Model>Flow Assumptions,在打開的窗口中做如下設置,表示三維模型、不考慮熱、采用SA湍流模型。

定義材料

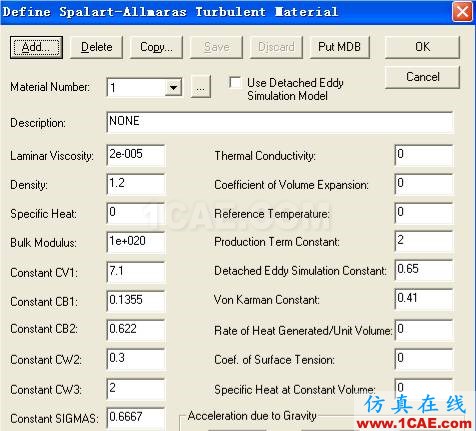

點擊菜單Model>Materials>Manage Materials,在打開的窗口中點擊Spalart-Allmaras Model,定義一個SA湍流模型的材料。僅輸入粘度和密度就可以,其它參數均采用默認值。

定義約束

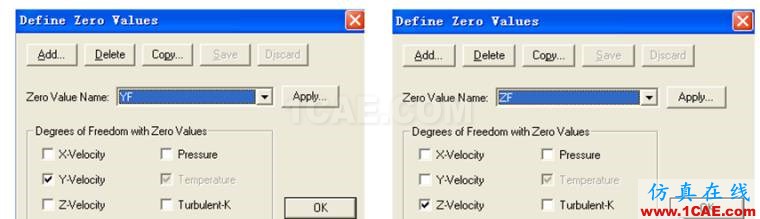

點擊菜單Model>Usual Boundary Conditions/Loads>Zero Values,點擊Add,定義兩個約束條件,分別為YF和ZF

施加約束

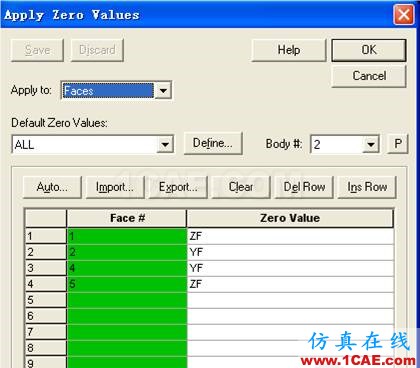

點擊菜單Model>Usual Boundary Conditions/Loads>Apply Zero Values,給body2的1、2、4、5四個face施加約束條件:

定義并施加荷載

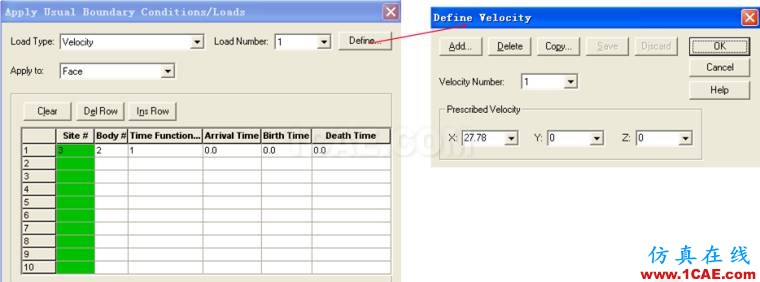

點擊菜單Model>Usual Boundary Conditions/Loads>Apply,定義一個27.78m/s的速度載荷,約相當于100KM/h的車速。

定義并施加特殊邊界條件

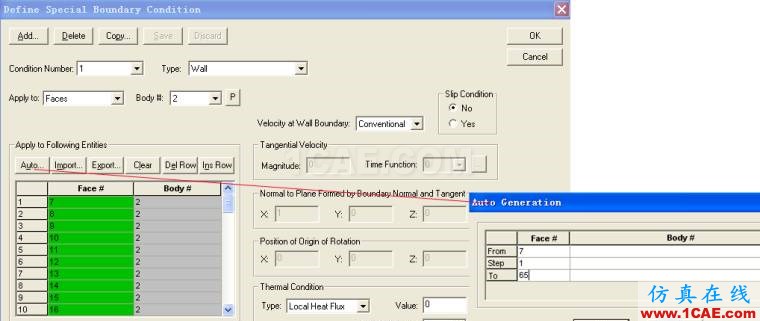

點擊菜單Model>Special Boundary Conditions,如下圖所示給body2的第7至65個face施加wall邊界條件?？刹捎肁uto的方式輸入face編號。

定義單元組

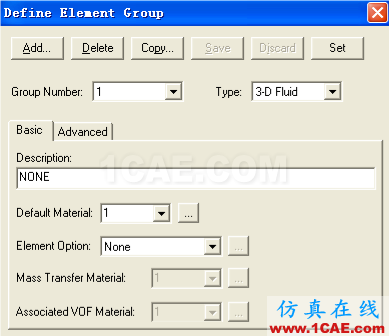

點擊菜單Meshing>Element Group,定義單元組

指定網格大小

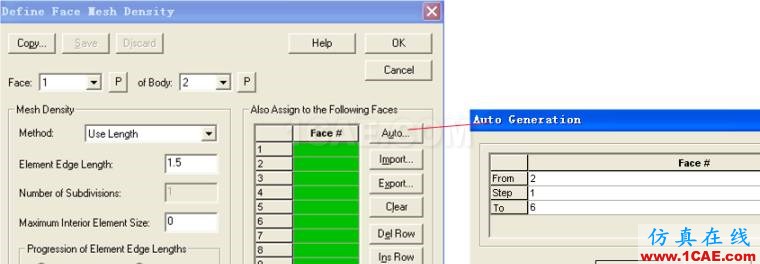

點擊菜單Meshing>Mesh Density>Face,給body2的face1至face6指定網格大小為1.5,face7至face65指定網格大小為0.08?？梢圆捎肁uto的方式輸入面號。注意,外圍的網格不重要,所以可以大些。

劃分網格

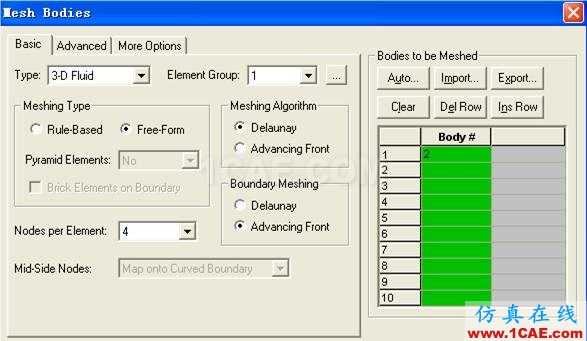

點擊菜單Meshing>Create Mesh>Body,給body2劃分網格。

定義求解控制

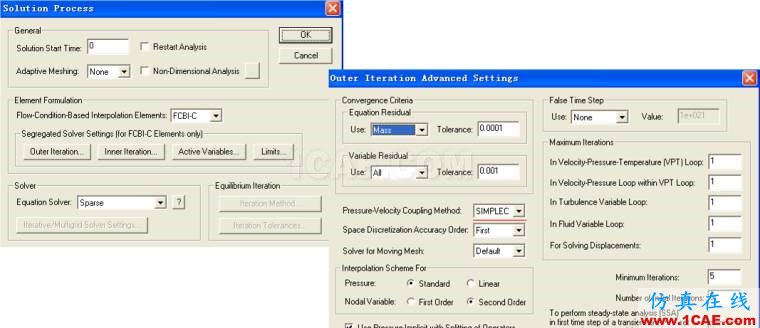

點擊菜單Control>Solution Process,選擇使用FCBI-C單元,點擊Outer Ietration按鈕,在打開的窗口中再點擊Advanced Settings按鈕,進行如下設置。這里采用了FCBI-C算法,也可以采用FCBI,有關區別可參考手冊。

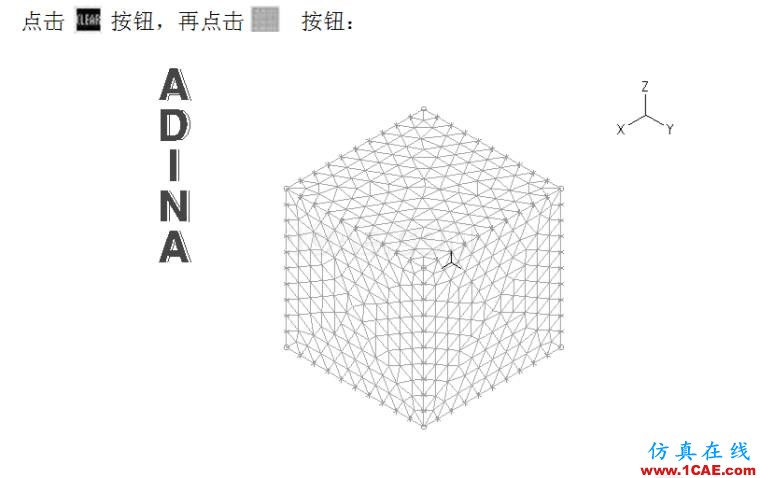

顯示圖形

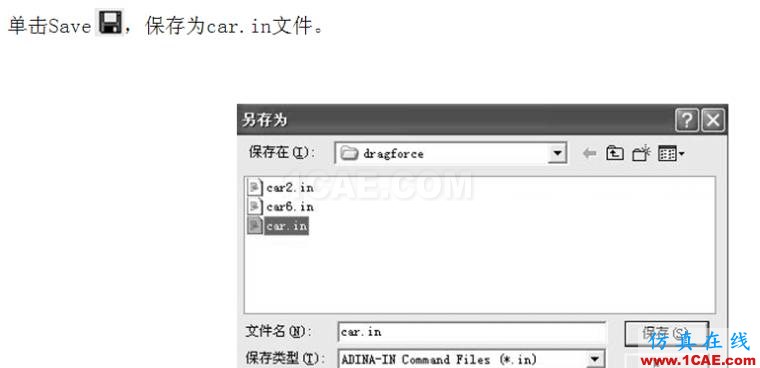

保存命令流文件

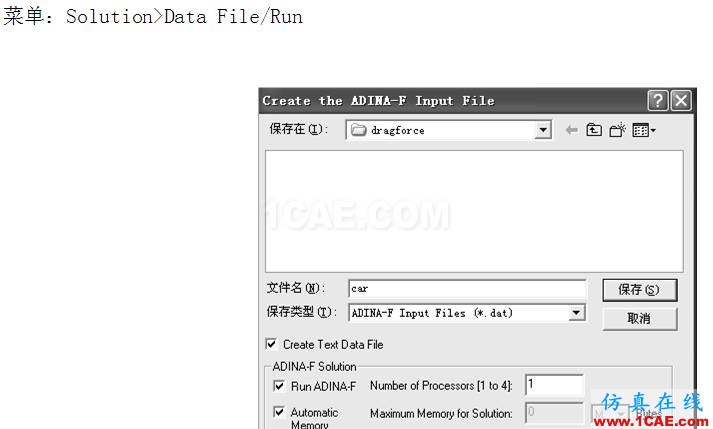

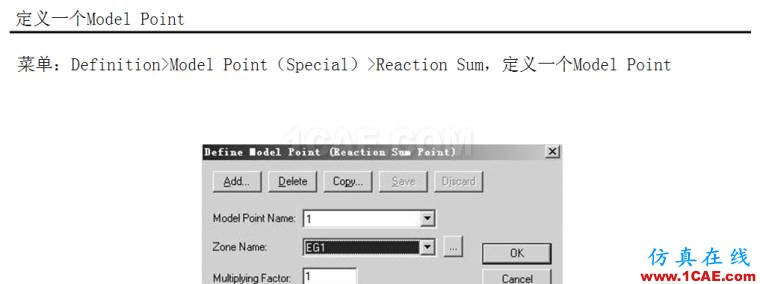

生成求解文件、并進行計算

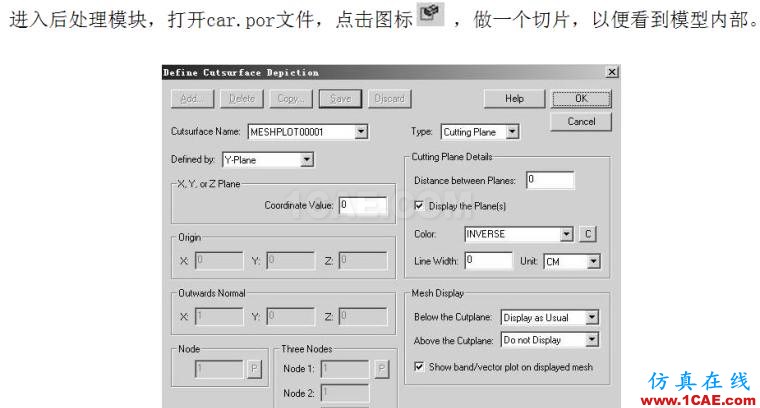

后處理--切片

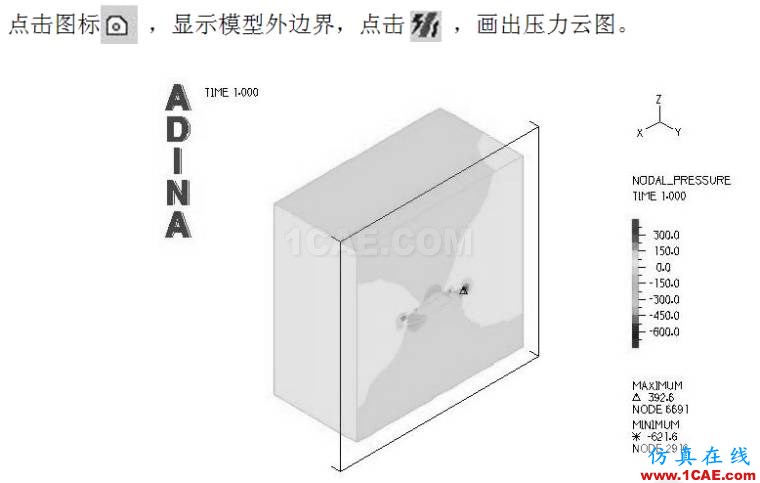

畫壓力云圖
