DEFINE_CG_MOTION宏通常用于定義剛體部件的運動。本文以一個簡單的案例描述DEFINE_CG_MOTION的使用方法。

案例描述

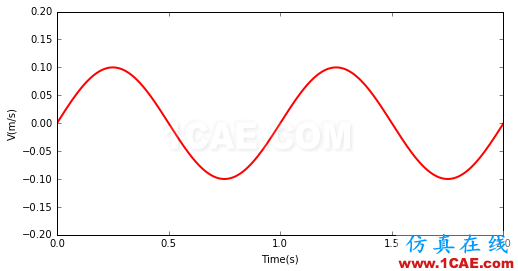

本次計算的案例如圖所示。在計算域中有一個剛體塊(圖中的小正方形),其運動速度為:

由速度方程可知其運動周期為1s。

計算域空間長度0.1m,寬度0.03m,剛體塊位于計算域中心,其邊長為0.01m。采用Design Modeler創建幾何模型。

網格

采用三角形網格,網格尺寸1mm。

UDF

UDF可寫成:

#include "udf.h" DEFINE_CG_MOTION(velocity,dt,vel,omega,time,dtime) { vel[0] = 0.1* sin(6.28*time); }

動網格

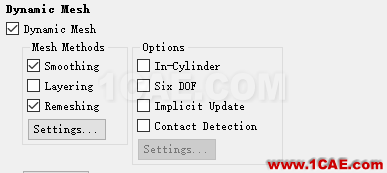

激活smoothing與Remeshing。

其中smoothing參數保持默認設置。

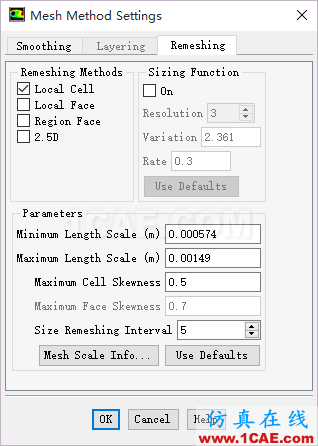

Remeshing參數如下圖所示。

視頻操作
