從C919的氣動優化設計，剖析航空氣動分析

2017-05-07 by:CAE仿真在線來源:互聯網

C919客機今天下午在上海成功完成首次試飛,各直播平臺上滿滿的愛國熱情澎湃激昂。所謂外行看熱鬧,內行看門道。歸根結底C919應用了哪些可以比肩空客、波音的先進技術?從各方面技術分析看,“采用新一代超臨界機翼和先進氣動布局等先進氣動力設計技術,達到比現役同類飛機更好的巡航氣動效率”,是C919最突出的設計技術優勢。

首先超臨界機翼設計,這是戰后運輸機氣動領域一個重大技術突破。使飛機巡航升阻比與現役客機相比有較大改善,實現改善客機經濟性目標。另外,盡管對于C919來說,機頭和機身部分沒有多大潛力可挖,但是仍舊對氣動布局進行了改進,對相關部分進行了優化設計,例如側面只有兩塊風檔,這樣機翼更加具備流線型,阻力更小。

那么氣動分析在航空飛行器研制過程中的價值是如何體現的?下文是一個流體仿真從業者對航空氣動分析的詳細介紹,借C919首飛,與同行們靜靜分享技術的魅力。

從C919的氣動優化設計，剖析航空氣動分析fluent流體分析圖片1

航空飛行器的研制過程及其需求

航空飛行器的研制通常具有周期長、費用高的特點,因此必須按照分階段逐步推進的方法,才能形成有效的設計過程。當前的研制手段有風洞試驗和氣動模擬。典型的飛行器的研制包括概念論證設計階段、方案設計階段、工程研制、設計定型階段和生產定型階段五個過程。這個過程是從初步到具體,不斷深化和具體化的過程。

工程研制階段主要確定飛行器的總體技術方案。在此階段針對設計方案的更改需要進行一些氣動驗證分析。
設計定型階段主要進行定型試飛。對局部更改需要進行少量氣動驗證。
對生產定型階段,可能會有一些更改。這一階段的氣動計算很少。

氣動分析的工作量和重要性主要體現在概念論證和方案設計階段。

概念論證設計階段主要研究新飛行器的可行性,對關鍵新技術進行初步試驗驗證,包括氣動布局的分析和風洞試驗。

在這個階段首先需要確定總體氣動布局方案。通?？梢赃x擇大量的方案進行對比,研究在不同的馬赫數、攻角、側滑角下整機的氣動性能,升力、阻力、俯仰力矩等氣動力參數能否達到設計要求,經過充分的論證后,從中選出有足夠先進性和實際可行的初步方案,作為進一步的設計基礎。這個階段不可能做大量的風洞試驗,因此需要能夠快速進行整機性能預測和方案篩選的氣動模擬工具。

方案設計階段的基本內容

方案設計階段首先根據設計要求,并在概念設計的基礎上,進行多種氣動布局方案的對比和研究。飛行器氣動布局設計的主要工作在方案設計階段完成。

方案設計階段的主要工作有:修改、補充和完善飛機的幾何外形設計,將氣動、結構設計方案具體化。進行比較精確的氣動力性能、操縱性、穩定性的計算,還要有大量的風洞試驗等等。

方案設計階段中需要的氣動分析

在這個階段需要大量精確的氣動計算。精確的氣動計算越多,就可以減少更多的風洞試驗。就更有利于縮短研制周期、降低費用。氣動分析需要穩健的求解器,強勁快速的網格生成工具,以及求解器高效的并行處理功能。準確的氣動分析對網格生成器的要求是:

良好的CAD接口功能,對復雜CAD模型的修補、處理功能;
大型復雜結構的網格劃分功能(要求包括所有網格類型),并具有豐富的網格質量判斷,網格編輯調整功能。

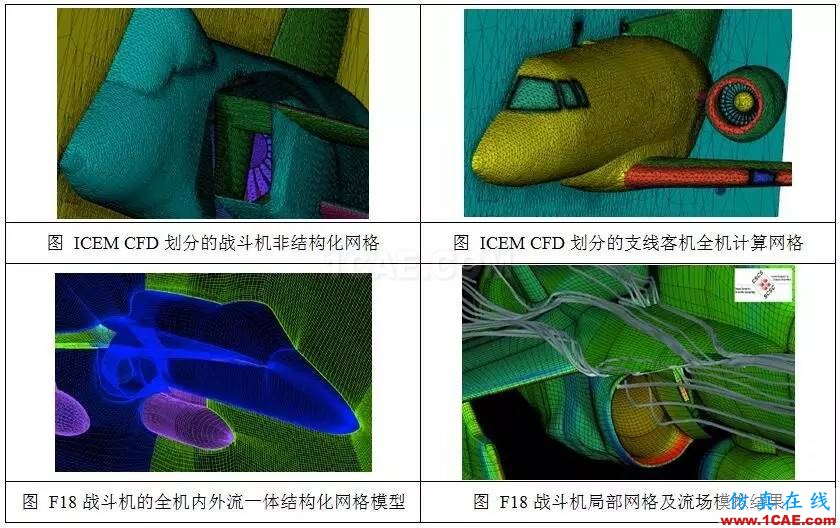

ANSYS公司的 ICEM CFD是CFD市場上最負盛名的網格生成工具,最適合于航空工業對高精度、高效、大規模計算網格劃分的需要。在航空工業界ICEM CFD有著廣泛的應用。下面是它的一些特點:

能夠?qū)胨兄髁鰿AD軟件的模型,并且與CAD有雙向參數接口。
具有優異的Octree、拓?fù)涞袼芫W(wǎng)格劃分技術,包括所有網格類型,非常適合于大型復雜結構的網格生成。
豐富的網格編輯功能。具有網格的光滑、劈分、合并、細化、粗化、轉換功能
輸出多達110種CAE求解器格式,包括全部的主流CFD和FEA求解器,例如CFX、ANSYS等?？梢宰鳛镃FD的前后處理通用平臺。

從C919的氣動優化設計，剖析航空氣動分析fluent流體分析圖片2

有了良好的網格生成工具是不是就萬事大吉了呢?遠不是如此。還需要強大的求解器來獲得準確的模擬結果。氣動分析對求解器的要求是:

具有復雜氣動模擬適用的湍流模型;
高效可擴展的并行計算功能;
激波、漩渦、分離等復雜現象的捕捉;
自適應網格求解。

ANSYS CFX是新一代的計算流體軟件。利用90年代(特別是96年以后)以來的最新計算流體力學技術,采用基于有限元的有限體積方法,其并行求解速度、穩定性、收斂性等技術達到了氣動分析的新高度。完全可以滿足航空工業氣動分析的高標準要求。它具有下列特點:

CFX在數值方法同時利用了有限元與有限體積法中的優點,具有更高精度;
CFX有高精度的數值處理格式,以二階精度格式作為缺省值;

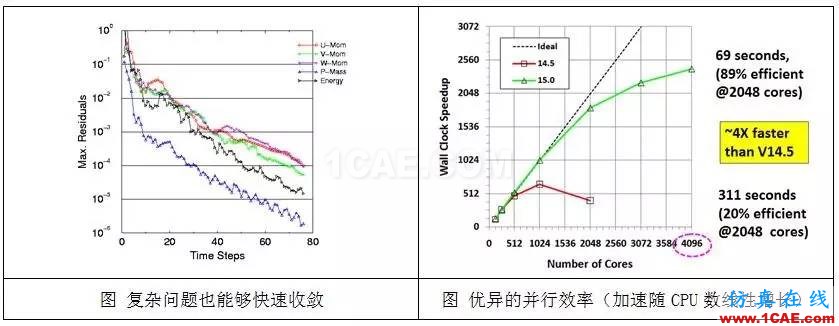

CFX是率先采用全隱式耦合多重網格求解技術,使CFD求解穩健而迅速地收斂。并具有先進的自適應網格求解功能;
CFX優異的并行計算功能,單CPU計算和并行計算收斂曲線相同;
豐富而適用的湍流模型(包括SST,LES,DES,SAS等等)。

從C919的氣動優化設計，剖析航空氣動分析fluent流體分析圖片3

飛機研制的具體特點及其氣動分析

機翼的氣動分析

機翼是影響飛機性能的最重要部件,飛機的升力特性基本由機翼確定。對飛機的阻力也有很大的影響。

飛機上常用主翼和前后緣襟翼組成的多段翼作為增升裝置。起飛、降落時,需要大的升力系數,此時飛行迎角較大,同時,襟翼偏轉角也較大,因此,在翼段上可能出現分離。迎角再大時,分離嚴重,會出現失速現象。利用ANSYS CFX可以方便地計算在各種襟翼配置下達到失速迎角或超過失速迎角時的升力系數、阻力系數和俯仰力矩系數等。這主要?dú)w結為ANSYS CFX具有先進的預測分離流的SST湍流模型、自動壁面函數處理及其優異的全隱式耦合求解器。

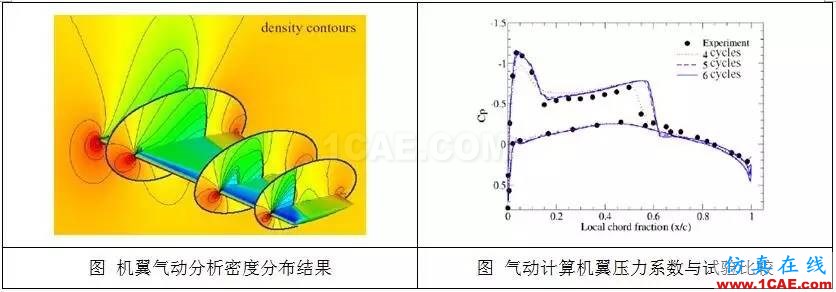

利用ANSYS CFD可以進行機翼的跨音速氣動模擬,能夠精確捕捉激波,并且計算結果與試驗結果符合得很好。

從C919的氣動優化設計，剖析航空氣動分析fluent圖片4

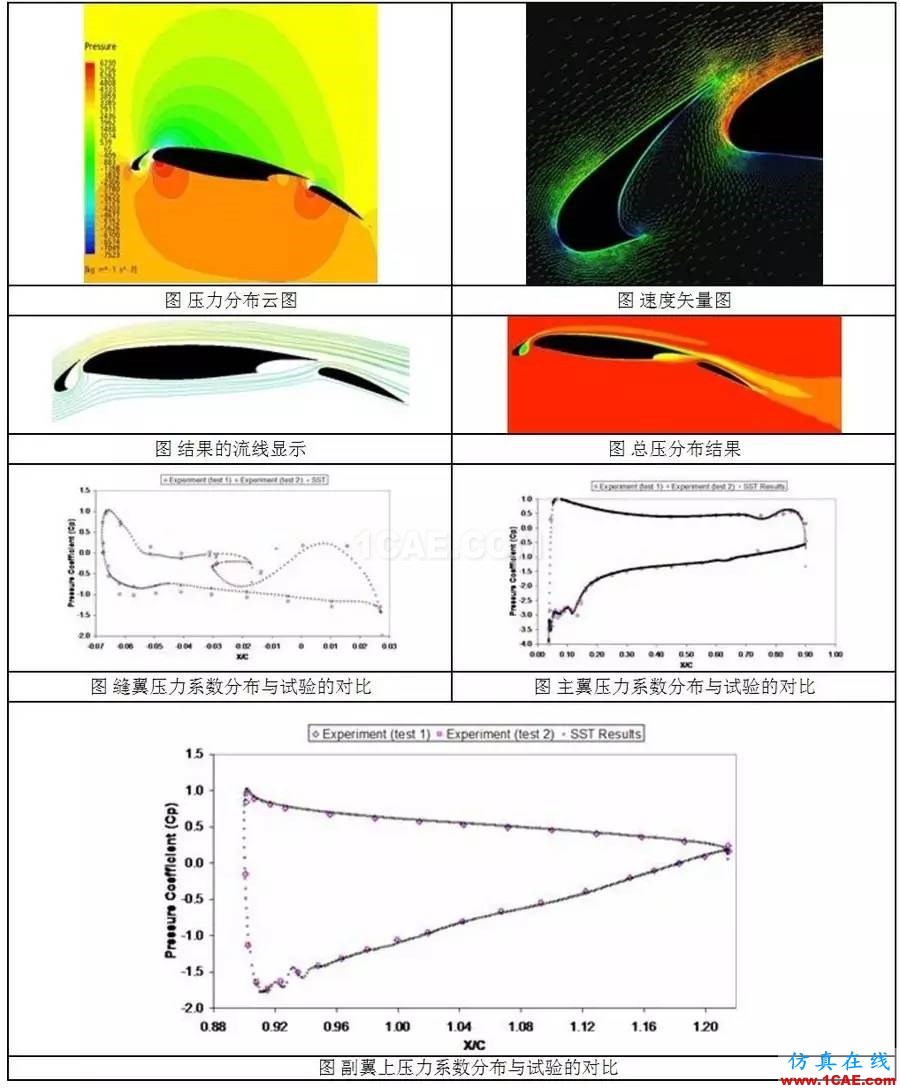

ANSYS CFX對多段翼的模擬。計算的攻角為4度。下面給出不同截面的結果,并與試驗結果進行了對比。從其與試驗的對比說明ANSYS CFX完全適合多段翼各種工況下的模擬。

從C919的氣動優化設計，剖析航空氣動分析fluent圖片5

飛機總體的氣動分析

航空飛行器包括常見的軍用殲擊機、轟炸機、偵察機、運輸機、直升機,以及民用的旅客機、貨機等。各種飛機有各自不同的要求。例如軍用戰斗機強調高度機動性,滿足大迎角狀態下的氣動特性。而民航客機強調的是安全性和經濟性。歸結為一點,在研制過程中都追求用更多的氣動分析來代替試驗,降低研制成本,縮短研制周期。

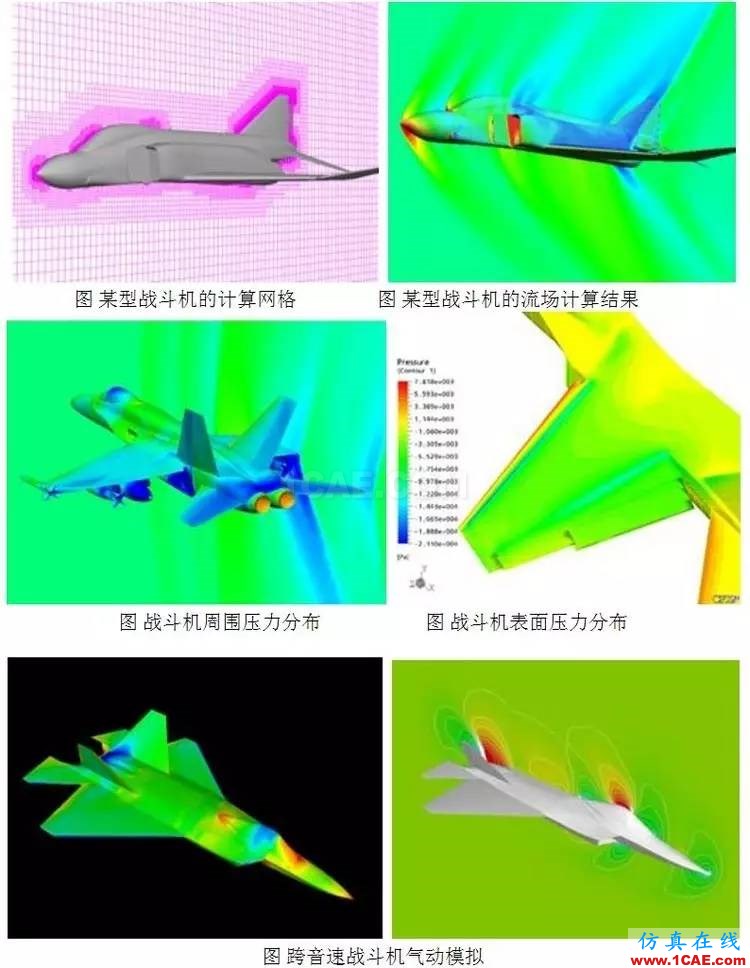

為了滿足這樣一個共同的目標就需要準確可靠的氣動分析程序。在飛機研制中的常見氣動分析,例如大迎角分離流動,亞、跨、超音速全機氣動力計算,多段翼地氣動計算,翼身-掛架-外掛的跨音速小擾動計算,翼身組合體跨音速全速勢方程計算,進排氣系統的內流計算等等,都可以利用ANSYS CFD進行準確的模擬。

從C919的氣動優化設計，剖析航空氣動分析fluent培訓的效果圖片6

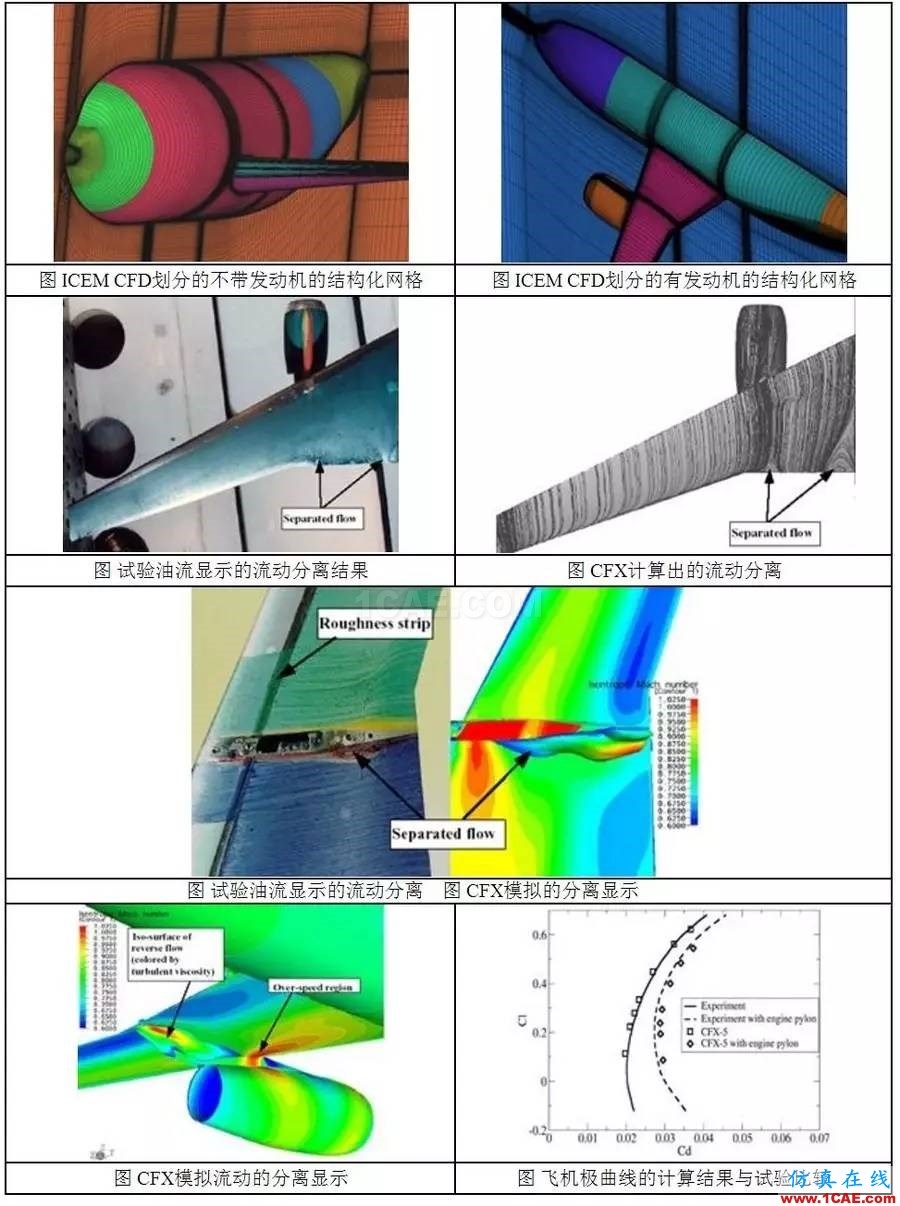

通常的CFD軟件將升力計算準確一般沒有問題,但將阻力計算準卻往往很難。經AIAA阻力研討會證明ANSYS CFX可以進行包括阻力在內的準確氣動力預測。2003年由AIAA發起第二屆AIAA阻力預測研討會,目的是評定當前主流的CFD軟件預測復雜飛行器氣動性能的可信度,對當前的RANS求解器進行公正的評價。研討會取的計算模型為DLR-F6,是典型的雙發寬體客機,要求計算帶發動機和不帶發動機兩種情況。設計點為馬赫數為0.75,升力系數為0.5,雷諾數為3E6,風洞試驗是1993到1996年在ONERA S2MA壓力風洞中進行的。模型用支架安裝在跨音速段,馬赫數變化范圍為0.6到0.8。

氣動計算基于兩種工況。第一種工況為單一網格細化研究DLR-F6有及其沒有發動機吊艙,要求粗、中等到細三種網格,第一種工況總共六次模擬。第二種工況為有及其沒有發動機使用兩種工況最合適的網格計算了飛機的極曲線。飛機極曲線要求的攻角為3°,-2°,-1.5°,-1.0°,0.0°和1.5°。

CFX-5采用基于有限元的有限體積法。離散方程使用Raw提出的耦合代數多網格方法進行求解。動量方程中的雷諾應力通過SST二方程湍流模型和自動壁面函數計算。試驗與CFX-5計算的最大誤差在沒有發動機時為3.2%,有發動機時是5.5%。這兩種工況預測的升力和阻力隨著網格的細化,結果更接近試驗值。帶有和不帶有發動機的升、阻力系數、俯仰力矩系數與試驗都符合得很好,這是令人鼓舞的。而其它軟件則是升力一般符合得較好,而阻力和俯仰力矩則與試驗差別較大。下面是CFX計算的網格模型及其結果。

從C919的氣動優化設計，剖析航空氣動分析fluent培訓的效果圖片7

氣動載荷與結構耦合分析

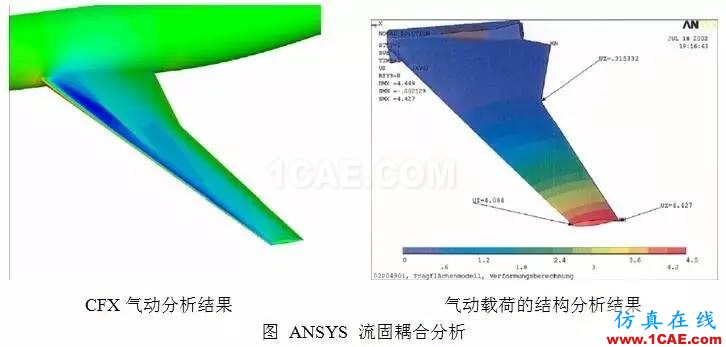

過去氣動與結構計算獨立進行,氣動計算結果很難為結構計算所用,包括壓力、溫度等。往往需要人工編程來進行氣動到結構載荷的插值傳遞,這樣做首先是結果的精度有損失,并且耗費大量時間和人力。而現在ANSYS CFD產品徹底突破了這一限制。CFX與ANSYS的耦合分析可以一步實現從氣動載荷到結構的傳遞,同時結構的形變位移也能反饋到氣動區域的變形中,通過單向/雙向的迭代實現流固耦合。解決了困擾航空工業界工程師多年的載荷傳遞、機翼顫振等問題。
