Fluent動網格：UDF實現部件變形案例
2017-04-16 by:CAE仿真在線 來源:互聯網
在Fluent處理變形部件的方式很多,如faceted、plane、cylinder以及user defined。其中faceted適用于節點運動與已有的邊界保持一致的條件下,而plane及cylinder則為fluent預制的兩種變形方式。對于更加復雜的部件變形,則需要用UDF宏DEFINE_GEOM進行定義。本案例描述使用UDF宏處理動網格過程中邊界變形的問題。本案例動網格效果如圖所示。
本案例幾何為一個拋物線旋轉成型的幾何體。如圖所示。

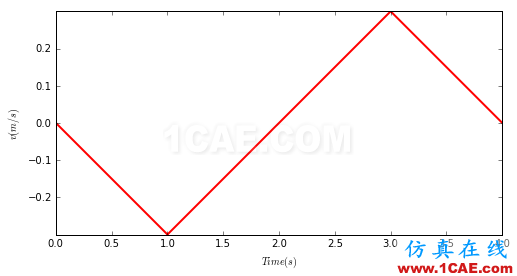

其中上壁面剛體運動引起拋物面變形。剛體運動方程為:
如圖所示。
拋物面方程為:

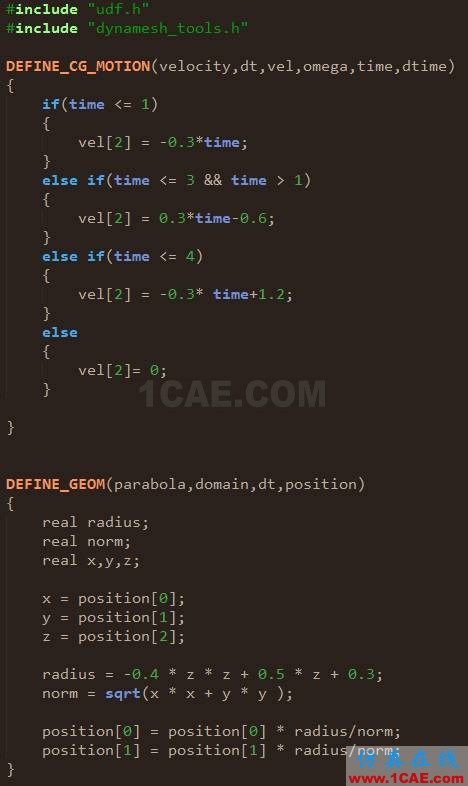

UDF可寫成:
模型創建在ICEM CFD中完成,通過導入點坐標的方式創建拋物線,之后繞軸旋轉形成拋物面。
本案例劃分為六面體網格。
采用layering方式進行網格處理。設置拋物面變形及頂部面剛性運動。

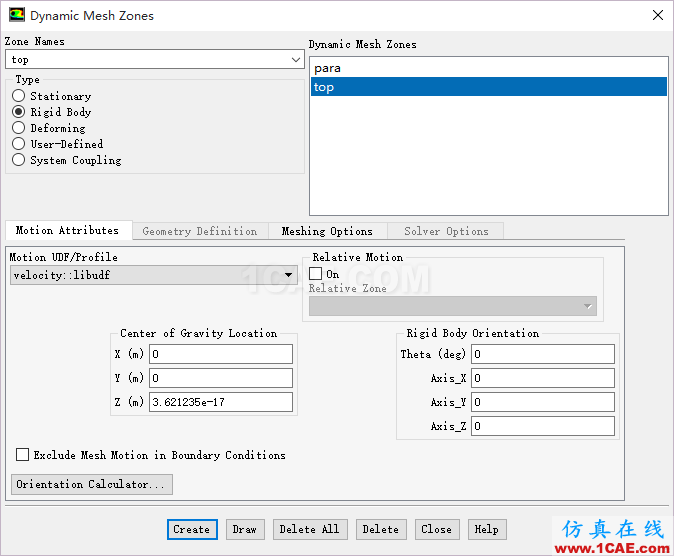

剛體運動定義:

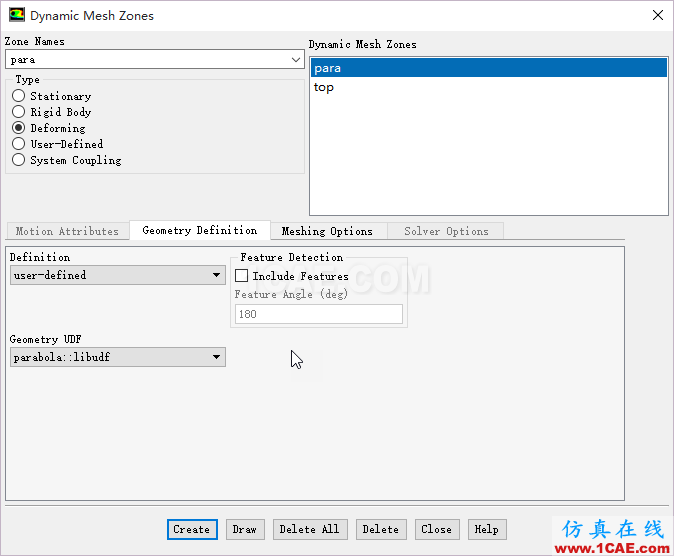

變形體定義:
