Fluent動網格實例：運動指定UDF

2017-04-16  by:CAE仿真在線  來源:互聯網

除了利用Profile進行運動指定之外,Fluent中還可以使用UDF宏來指定部件的運動。其中用于運動指定的宏主要有三個:

• DEFINE_CG_MOTION

• DEFINE_GEOM

• DEFINE_GRID_MOTION

今天主要看第一個UDF宏DEFINE_CG_MOTION。

DEFINE_CG_MOTION宏主要用于描述剛體的運動。所謂“剛體”,指的是在運動過程中部件幾何形狀不會發生任何改變,只是其質心位置發生改變。

在定義剛體的運動時,通常以速度方式進行顯式定義。

DEFINE_CG_MOTION宏的結構很簡單。

其中:

name:為宏的名稱,可以隨意定義

dt:一個指針Dynamic_Thread *dt,存儲動網格屬性,通常不需要用戶干預。

vel:平動速度,為一個數組,其中vel[0]為x方向速度,vel[1]為y方向速度,vel[2]為z方向速度。

omega:轉動速度,omega[0]為x方向角速度,omega[1]為y方向角速度,omega[2]為z方向角速度。

time:當前時間。

dtime:時間步長。

DEFINE_CG_MOTION宏實際上是要返回?cái)?shù)據vel或omega。

實例1:利用DEFINE_CG_MOTION宏定義速度:

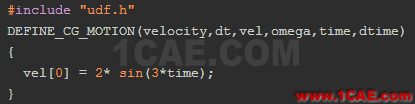

可以寫成:

很簡單,對不對?

再來個復雜點的例子。

實例2:已知作用在部件上的力F,計算部件在力F作用下的運動。

可以采用牛頓第二定律:

則速度可寫為:

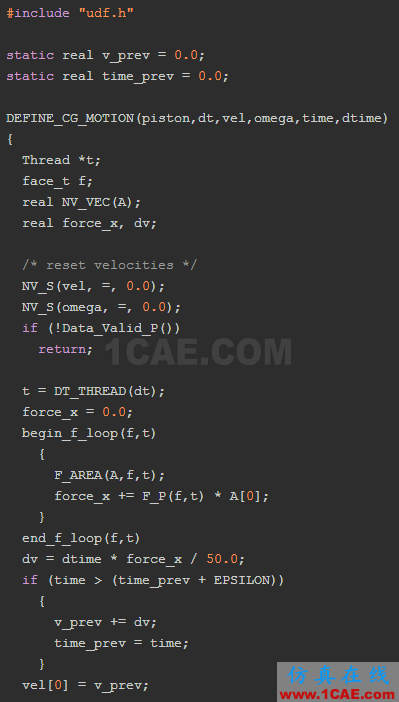

可寫UDF宏為:

轉發聲明:本文轉自微信公眾號:胡坤 CFD仿真之道,版權歸作者左右,如有不妥請聯系刪除
