本文所述的區域運動并非動網格中的運動域,而是指在多參考系(MRF)或滑移網格中所涉及到的區域的運動。

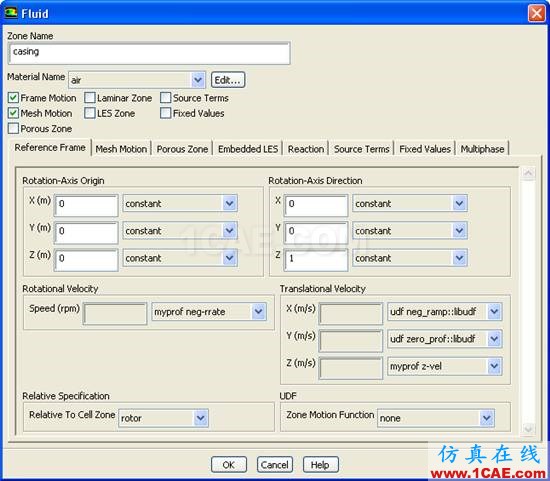

在滑移網格中指定區域運動時,除了能夠指定絕對運動外,還能指定某一區域與其他區域間的相對運動,如圖所示。
區域運動的指定,除了可以采用Profile文件外,還可以利用UDF宏DEFINE_TRANSIENT_PROFILE及DEFINE_ZONE_MOTION。這兩個宏均可采用解釋及編譯形式加載。
此宏主要用于替代Profile文件,指定網格區域隨時間變化規律。
該UDF宏的形式為:
DEFINE_TRANSIENT_PROFILE(name,current_time)
其中:
name:自定義的宏的名稱
current_time:當前時間
在宏文件中,用戶需要顯式返回值。

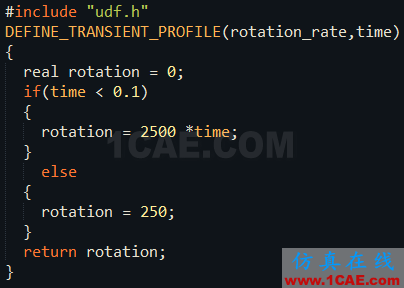

簡單的示例:
若將宏中的rotation指定給某一角速度分量,如omega_x,則該宏等同于PROFILE文件:
需要注意的是,一個UDF宏只能指定一個速度分量。若需要指定多個速度分量的話,則需要寫多個宏。宏的加載如下圖所示。此宏即可表示旋轉,也可以用于平移。
Fluent中還可以利用DEFINE_ZONE_MOTION宏定義區域的運動。該宏的形式:
DEFINE_ZONE_MOTION(name,omega,axis,origin,velocity,time,dtime)
其中參數:
name:symbol name。UDF名稱,用戶自己定義。
omega:real *omega。旋轉角速度指針,默認值為0。
axis:real axis[3]。旋轉軸向量數組。在2D平面模型中,默認值為(0 0 0);對于2D軸對稱模型,默認值為(1 0 0)
origin:real origin[3]。旋轉軸原點。默認值(0 0 0)
velocity:real velocity[3]。平移速度向量,默認值為(0 0 0)
time:real time。當前時間
dtime:real dtime。當前時間步長
在利用此UDF時,只有name是用戶指定的,其他的參數均為Fluent傳入然后在宏中進行修改。。

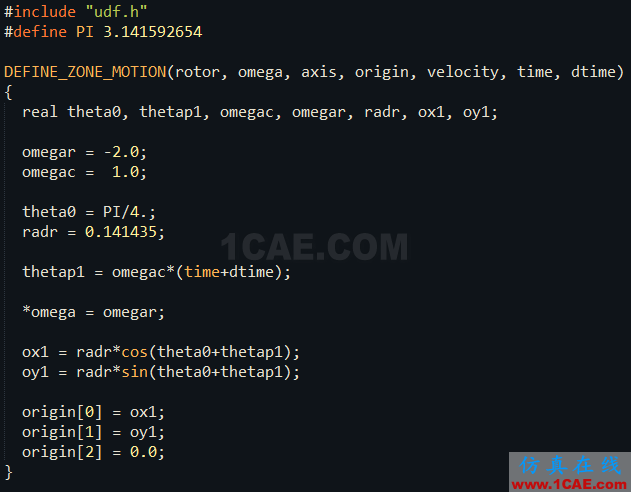

對于前面同時存在自轉和公轉的案例,可以利用UDF宏DEFINE_ZONE_MOTION:
網格運動效果如視頻所示。
