基于Fluent驗證旋轉和靜止同心圓柱之間的流動數值解

2017-04-27  by:CAE仿真在線  來源:互聯網

加我微信好友(微信號:FEM_ANSYS),并分享該文章,在朋友圈保留半天以上,憑分享截圖,可以獲得該驗證實例的源文件(ANSYS16.0版本),感謝大家轉發。

1、問題的描述

如圖1所示給出了本算例的計算模型,本算例研究?jī)蓚€(gè)同心圓柱體之間的流體流動。外側圓柱體固定,內側圓柱體的以1rad/s,恒定轉速進行運動。

圖1-計算模型

2、計算參數

內圓半徑:17.8mm

外圓半徑:46.28mm

流體的密度為1Kg/m3,粘度為0.0002Kg/m-s。

3、計算結果

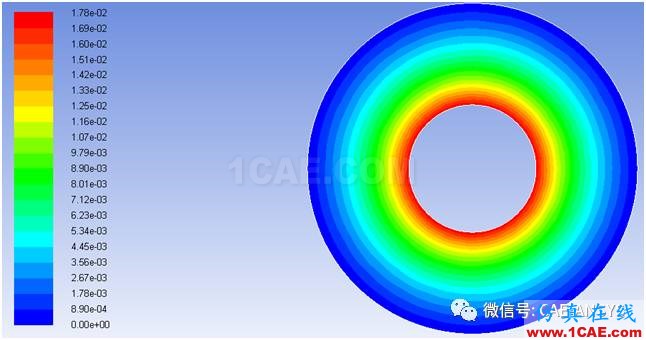

圖2切向速度云圖

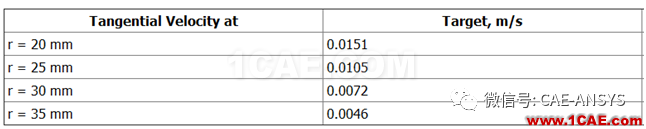

圖3解析解的結果列表

圖4定義數據提取位置

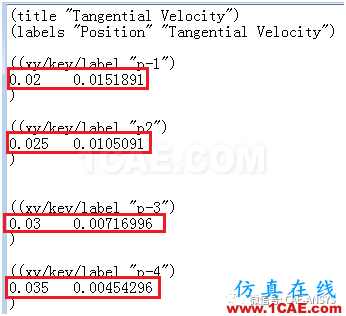

圖5 Fluent計算結果

由圖3和圖5可知,fluent的數值解與解析解相比,誤差很小,滿足要求。
