Fluent驗證案例9：同心管內自然對流

2017-04-16  by:CAE仿真在線  來源:互聯網

案例概述

  • 參考文獻:T.H. Kuehn, R.J. Goldstein, “An Experimental Study of Natural Convection Heat Transfer in Concentric and Eccentric Horizontal Cylindrical Annuli”, Journal of Heat Transfer, Vol 100, pp. 635-640, 1978.

  • 求解器:ANSYS Fluent

  • 物理模型:傳熱、自然對流

案例描述

案例幾何如圖所示。兩個同心圓管,其中內管半徑17.8 mm,溫度373K,外管半徑46.25 mm,溫度327 K。


Fluent驗證案例9:同心管內自然對流fluent流體分析圖片1


兩管道間的環形空間內介質粘度2.081e-5 kg/m-s,比熱1008 J/kg-K,熱傳導系數0.02967 W/m-K,密度考慮為不可壓縮理想氣體。研究管道豎直軸線上速度分布(圖中的Top與Bottom)

詳細操作過程參閱后面的視頻操作。

 驗證結果

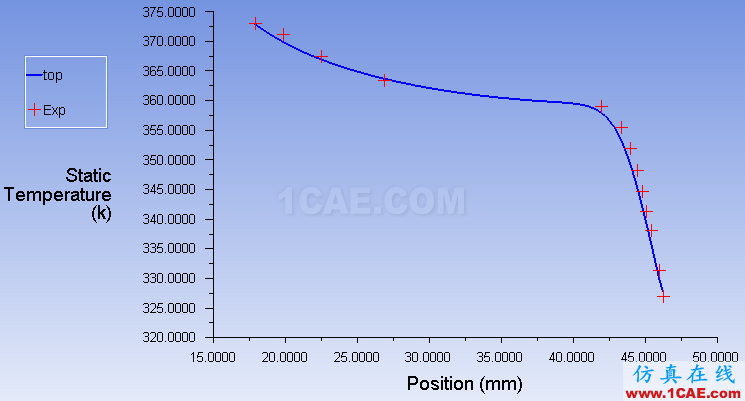

Fluent驗證案例9:同心管內自然對流fluent流體分析圖片2

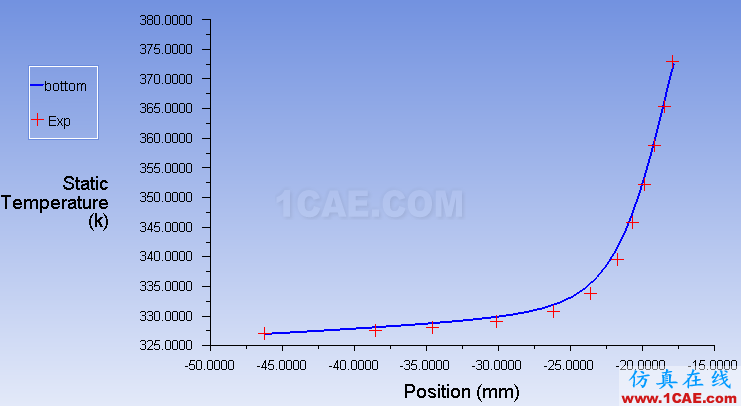

Fluent驗證案例9:同心管內自然對流fluent培訓的效果圖片3
視頻操作



視頻操作
