TrueGrid六面體網格劃分工具

2017-03-03 by:CAE仿真在線來源:互聯網

中文名稱:TrueGrid六面體網格劃分工具

TrueGrid六面體網格劃分工具 - 林子 - 林子清風 CAE/CFD工作室

TrueGrid--專業級的FEA/CFD網格劃分軟件--強大的六面體網格剖分功能

世界著名、專業通用的網格劃分前處理軟件,支持大部分有限元分析(FEA)及計算流體動力學(CFD)軟件;

全交互式﹑批處理﹑宏和關鍵字操作;可快速地建立復雜幾何物體的網格;

支持一般CAD/CAM 所輸出的幾何形狀如: AutoCAD﹑Pro/Engineer﹑I-Deas﹑Ansys等;

與有限元分析(FEA)軟件如Ansys﹑Abaqus﹑Adina、Sysnoise、Ls-Dyna﹑Autodyn﹑Marc﹑Nastran和流體動力學分析(CFD)軟件如Fluent﹑AutoReagas﹑CFX﹑CFdesign、Star-CD、Phoenics、NUMECA、Tascflow等具有接口。

TrueGrid是一套優秀的、功能強大的通用網格生成前處理軟件。它可以方便快速生成優化的、高質量的、多塊結構的六面體網格模型。作為一套簡單易用,交互式、批處理前處理器,TrueGrid支持三十多款當今主流的分析軟件。

TrueGrid提供了工業界最先進的映射網格劃分功能, 使用戶快速完成他們想做的工作?？梢钥焖俣行У貏?chuàng)建頂級優質的網格模型。TrueGrid創立的網格模型可以導入到有限差分軟件或有限元軟件中進行模擬計算。此外,TrueGrid不僅僅是一個網格生成工具,它還可以針對大多數分析軟件生成輸入文件。在TrueGrid中定義網格的同時,用戶可以指定有限元網格模型的物理特性,甚至可以指定與網格劃分無關的一些模擬參數。一旦完成了整個網格的劃分工作,TrueGrid會自動生成輸入文件。

TrueGrid可以生成多塊體、結構化的優質網格模型。此外,TrueGrid還提供了許多有用的工具來輔助生成高質量的網格,包括:多線性插值、無限插值、橢圓過渡工具等。TrueGrid使用特殊的投影方法將塊體結構的網格劃分投射到一個或者多個表面上。這種投影方法消除了繁重的手工網格劃分操作的煩惱。TrueGrid不斷增加了很多更靈活更方便的智能化工具,一旦整個模型的網格劃分完成,TrueGrid的診斷工具會對你最終得網格模型進行綜合評價。

TrueGrid 擁有一個先進便捷的圖形用戶界面,可以通過點擊鼠標完成所有操作。圖形界面充分利用顏色的區別來建立幾何模型和網格模型。提示、對話框,以及在線幫助均可以直觀地引導用戶創立高質量的網格模型菜單。TrueGrid使用成熟的圖形技術來隨時觀察網格建立的情況。UNDO命令可以讓你隨時方便地修改你的模型。這種互動式的操作特性將給你快速的反饋信息,來幫助你完成網格劃分的過程。

作為一個強大的前處理軟件,TrueGrid具有如下優勢:

使用TrueGrid可大大節省您寶貴的時間

TrueGrid可方便、快速生成高質量六面體和四面體網格單元

TrueGrid' 強大便捷的投影處理方式

通過TrueGrid多塊結構方式產生高質量的網格劃分

TrueGrid 可方便地與您的原有系統整合,構成一個完整集成環境

TrueGrid 友好的用戶界面、條理清晰的菜單, 使用戶可隨意接通任何分析任務

TrueGrid 更靈活更方便的智能化輔助網格生成器

TrueGrid 用戶自定義方式

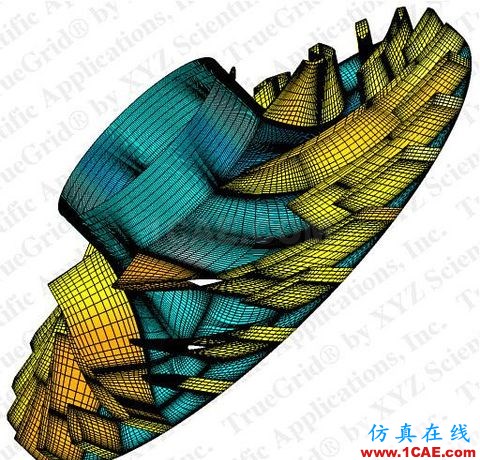

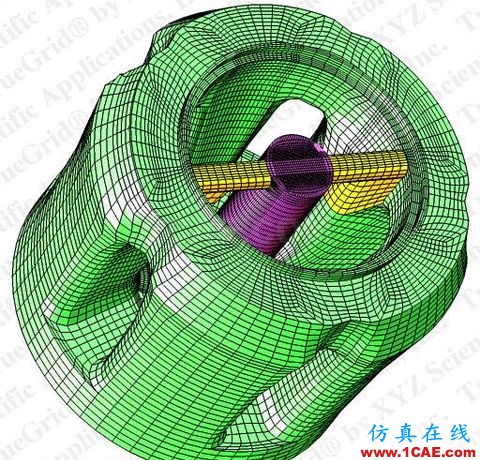

TrueGrid應用實例
