Fluent驗證案例Ex1：庫艾特流

2017-03-30  by:CAE仿真在線  來源:互聯網

ANSYS提供了非常多的驗證案例,我們可以通過這些驗證案例提供的數據來練習軟件操作。此驗證案例集在ANSYS help文檔中可以找到。本次為第一個案例。

本案例研究兩個同心圓柱體之間的層流流動。幾何如圖所示。內筒以恒定速度旋轉帶動流體運動,外筒保持靜止。本案例可以采用二維幾何建模。

圖中幾何尺寸為:

• 內圓柱半徑17.8mm

• 外圓柱半徑46.28mm

流體介質屬性為:

• 密度1kg/m3

• 粘度0.0002 kg/m-s

內筒旋轉角速度1 rad/s。

采用穩態層流計算。并與理論值進行比較(理論值來自F. M. White. Fluid Mechanics(7nd ed). P275,共享地址:https://pan.baidu.com/s/1bpaiecv)。

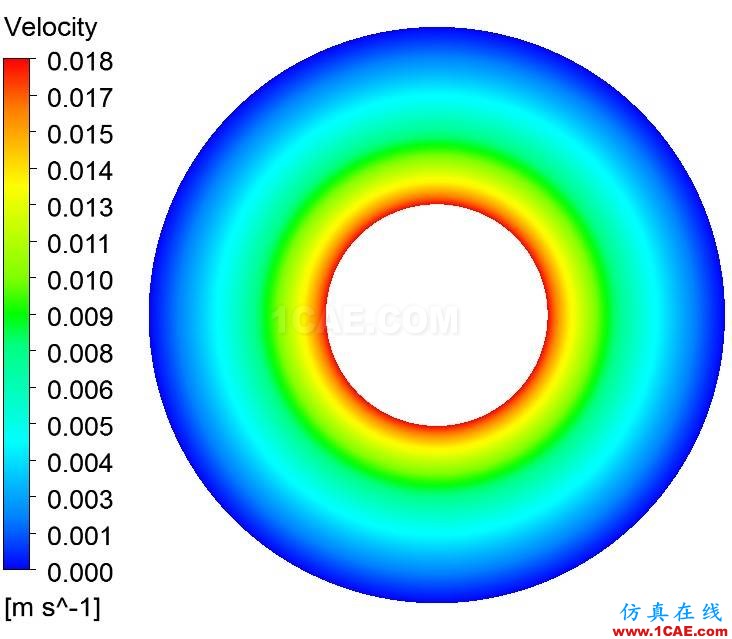

速度云圖與預想一致,內圓柱壁面位置速度最大,外圈速度為零。

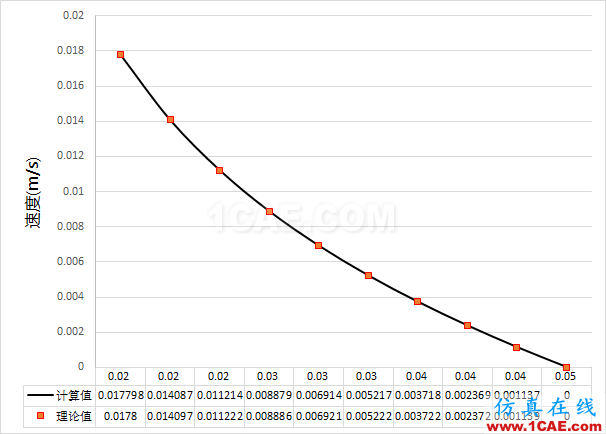

可以看到計算值與理論值吻合得非常好。
