STAR CCM+是CD-Adapco公司開發的一款通用CFD軟件。其不僅具有完善的流體解析功能,還包括幾何創建及網格生成功能。STAR CCM+的長處在于多面體網格的生成及求解上,FLUENT支持多面體網格的轉化及計算。采用多面體網格進行計算,在擁有相同計算精度的同時,網格數量要遠低于四面體網格,因此采用STAR CCM+為FLUENT生成多面體網格,是非常好的一種做法。(關于多面體網格的一些說明,可以上CD-Adapco官方網站。目前FLUENT僅支持將四面體網格轉化為多面體網格,而ICEM CFD、GAMBIT、Mesh、Tgrid等軟件均不支持多面體網格生成)
下面以一個簡單實例描述利用STAR CCM+生成FLUENT能識別的網格的過程。
1、啟動STAR CCM+

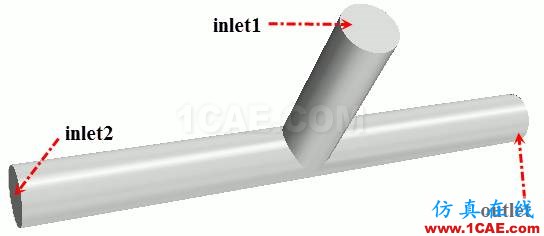

啟動STAR CCM+,在3D-CAD中創建幾何或?qū)霂缀文Ｐ?。如下圖所示。
2、劈分邊界,并重新命名邊界
利用split by angle對幾何體進行分割。切分后的Body節點下內容如圖所示。

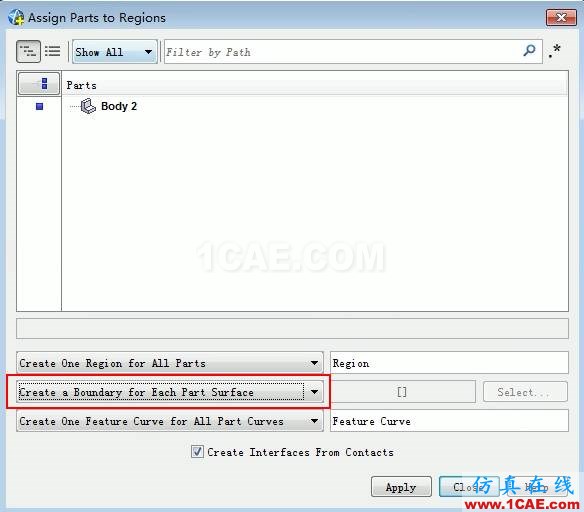

在Body2節點上點右鍵,選擇Assign to Regions,彈出如下圖所示對話框,選擇Create a Boundary for Each Part Surface,點擊Apply確認操作。
樹形菜單Region節點下的內容如圖所示。
3、選擇Mesh模型
在樹形菜單Continue節點上點擊右鍵,選擇菜單【New】>【Mesh Continuum】。

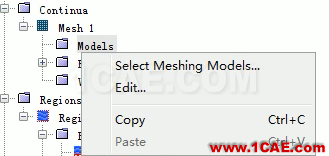

樹形菜單會生成新的節點Models,在該節點上點擊右鍵,選擇菜單Select Meshing Models…,彈出網格模型選擇對話框。如下圖所示,選擇Polyhedral Mesh及Surface Remesh。點擊Close按鈕關閉對話框。
4、設置網格參數

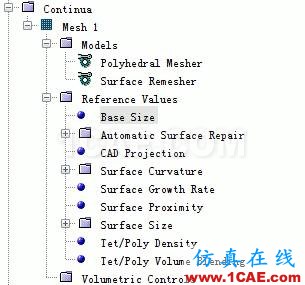

在下圖所示節點中設置網格參數。(這里不詳細描述。詳見STAR CCM+用戶文檔)

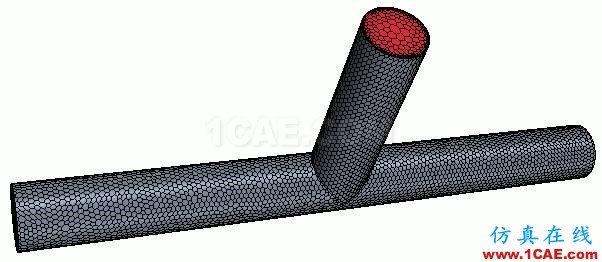

點擊菜單【Mesh】>【Generate Volume Mesh】生成網格。生成網格如下圖所示。
5、輸出網格

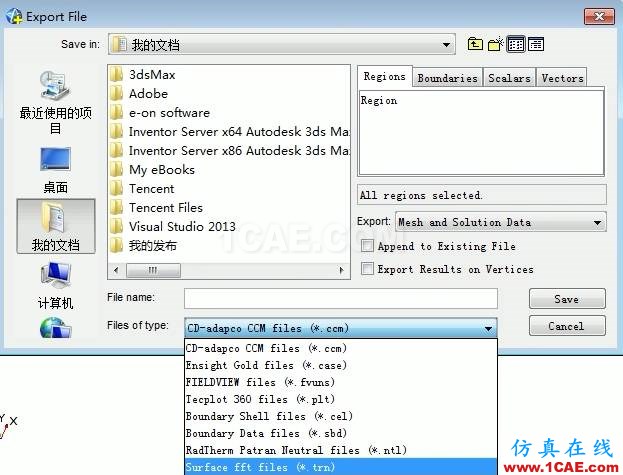

點擊菜單【File】>【Export】,彈出文件輸出對話框,如下圖所示。CCM+支持輸出多種數據,若要輸出FLUENT能識別的數據,比較常用的采用Ensight Gold files及Tecplot 360 files。這里采用Tecplot數據類型。
如下圖所示。

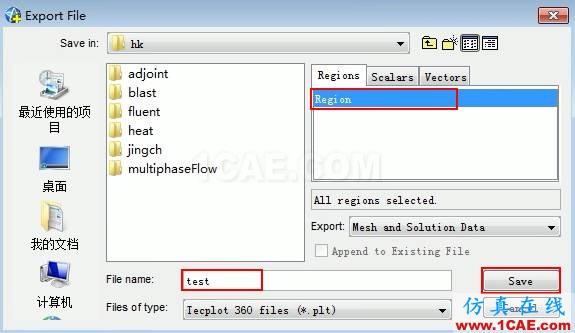

點擊Save按鈕輸出文件test.plt。
6、測試網格

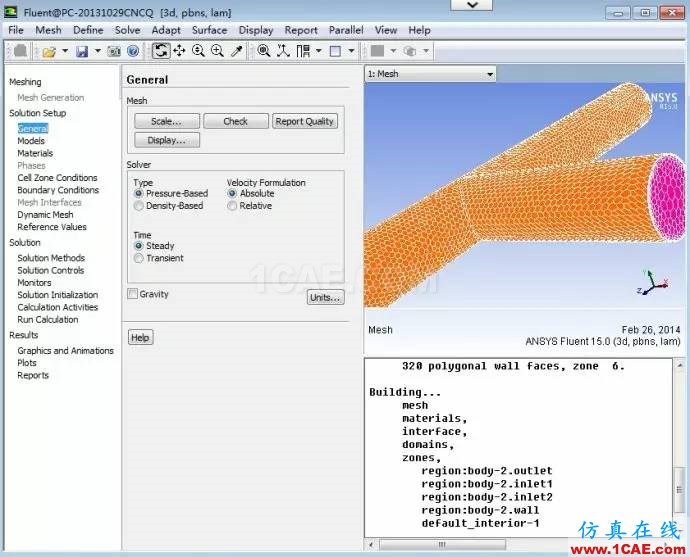

啟動FLUENT,點擊菜單【File】>【Import】>【Tecplot】,選擇上一步導出的文件test.plt。導入后網格沒有問題,如下圖所示。

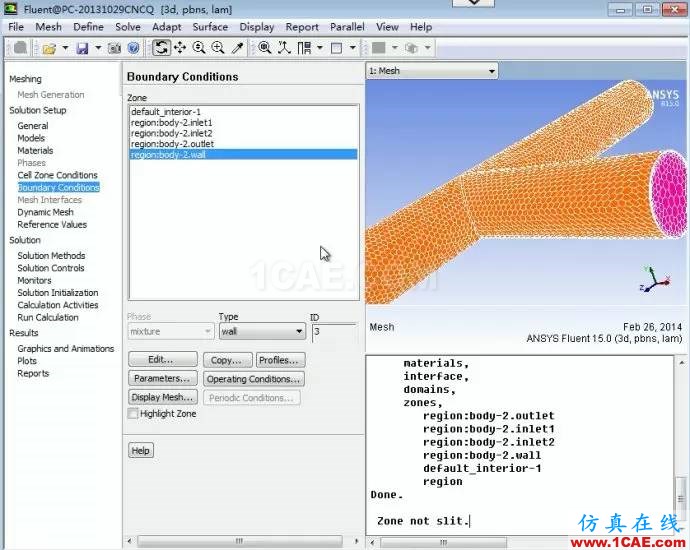

查看邊界,所有的邊界均導入,如下圖所示。
