GAMBIT,FLUENT周期性邊界條件處理及其后處理方法

2017-02-19 by:CAE仿真在線來源:互聯網

在旋轉機械中,周期性邊界條件用的比較多,但是有很多人不能很好地掌握,作為初學者,和大家交流一下周期性邊界條件應用的一些處理方法。

方法一:GAMBIT中設置周期性邊界條件。

1.創建單流道模型。

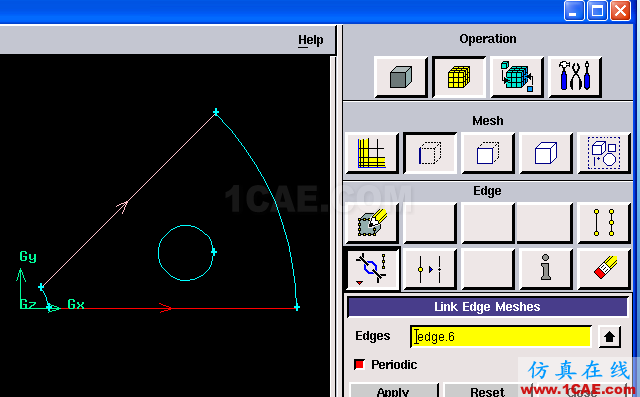

2.link兩條周期性邊界。

如果要對周期邊界先進行網格的劃分,最好是先劃分然后進行LINK。

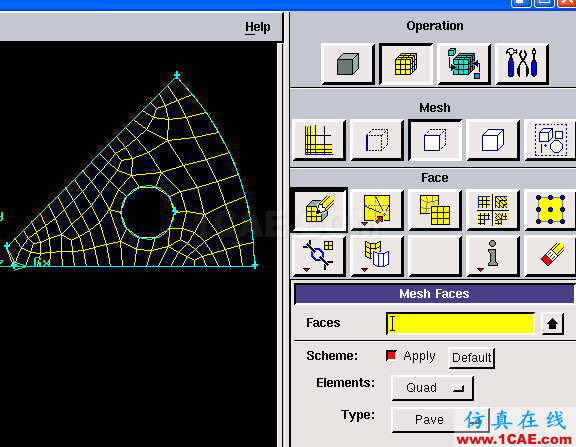

3.網格的劃分(這里是很粗糙的劃分了一下)。

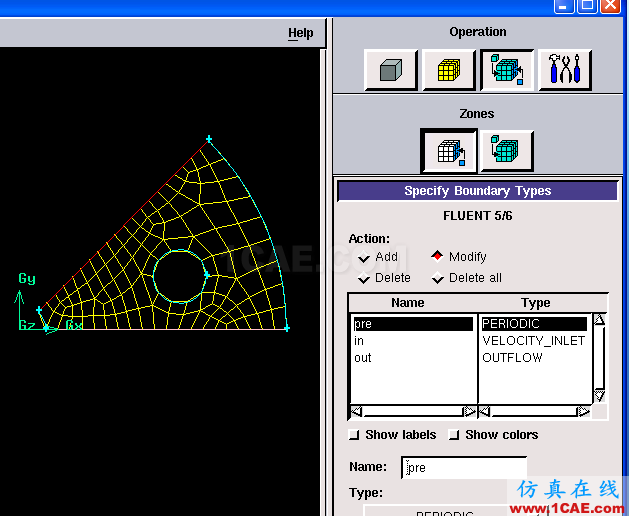

4.對周期性邊界進行邊界條件設置。

5.導出即可。

這種方法就不用在FLUENT中進行設定了。

方法二:

步驟1-3同法一1-3.

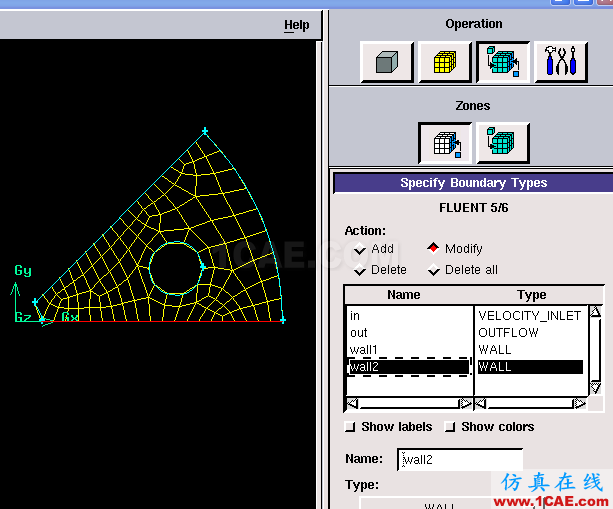

4.把周期性邊界的邊界條件分別設置成wall。

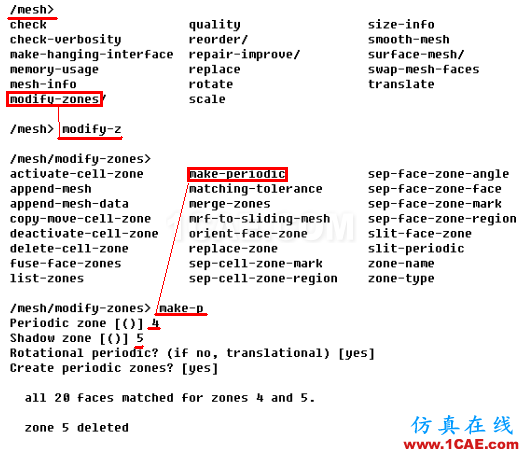

5.在FLUENT中的文本輸入(TUI)中輸入下圖所示內容。

即:grid/modify-zones/make-periodic...這樣就完成了設定。

周期性邊界模型的后處理。

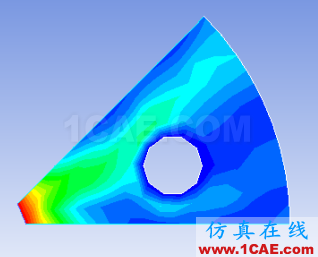

1.計算結束之后。

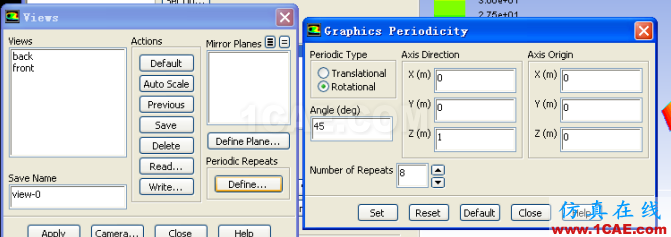

2.fluent中Display>Views

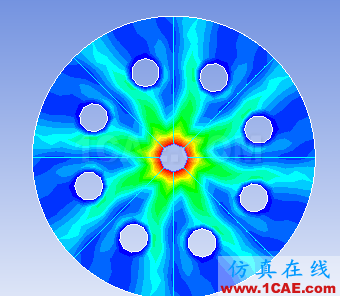

3.處理結果。

如果您有好的辦法,可以交流,共同進步!
關于一些周期性網格后處理的,可以看這篇博文:fluent中合并周期性網格的技巧
