Fluent和CFX并行效率簡單測試（TRex網格）【航哥】【轉發】

2017-02-21 by:CAE仿真在線 來源:互聯網

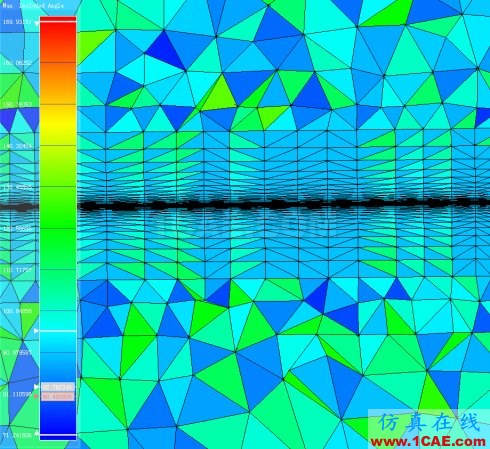

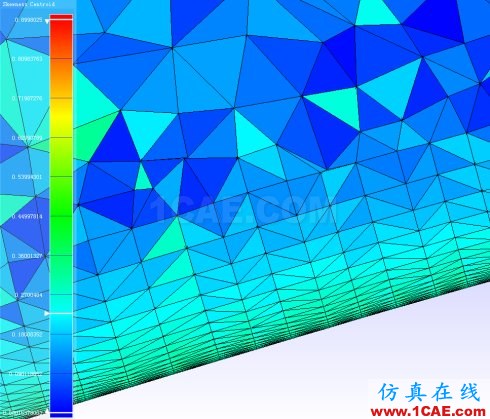

電腦閑著,簡單測試了下Fluent和CFX兩款常用CFD求解器軟件的多線程并行效率。測試平臺為i7-3770 CPU(4核8線程)+16G DDR3 RAM。模型是一付三維小后掠機翼,網格采用為Pointwise v17.0軟件生成,壁面附近為各向異性的TRex網格,Y+<1,尾跡區進行了一定的加密,單元數為663.4萬,節點數為113.8萬。網格剖面如下圖所示。

Fluent和CFX并行效率簡單測試(TRex網格)【航哥】

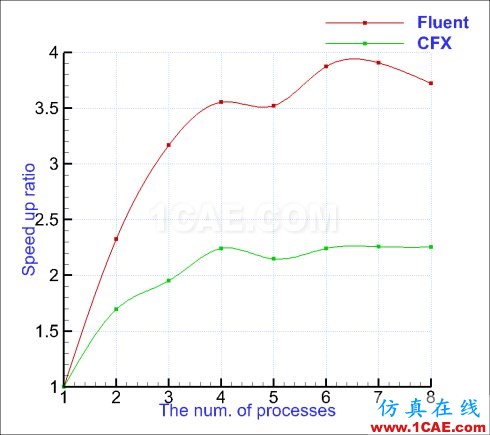

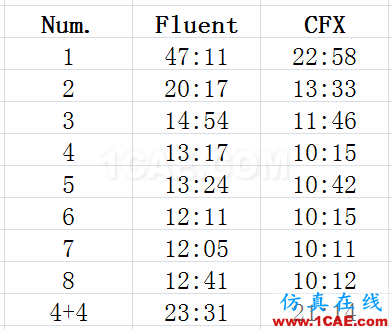

測試Fluent時采用SA湍流模型,SIMPLEC算法,從初場開始迭代100步,記錄不同并行的線程數消耗的時間。測試CFX時相似,采用SST湍流模型,從初場迭代20步。Fluent和CFX在不同條件下的計算時間和加速比如下圖表。由圖表可知:Fluent在普通PC機上Fluent的并行效率較高,在并行線程數小于物理核數時具備近似線性的加速比。當然這一結論和網格密切相關,如果物理核足夠多或者網格規模小,使單個線程分配到的網格較少時(如<2~5萬),并行效率就會降低。

Fluent和CFX并行效率簡單測試(TRex網格)【航哥】

此外,由于空間網格采用四面體劃分,節點數大概只有單元數的1/6,所以采用CFX會比Fluent更省內存(后者大概5.6G,前者盡管采用兩方程的SST模型,但僅2.8G)。
