【轉帖】Fluent 學習中的一點進步

2017-02-19 by:CAE仿真在線來源:互聯網

學習Fluent已經好長時間了,期間經歷了艱辛,同時也充滿了快樂。對于他的理解,現在還不敢說深刻,但是總也有些頭緒了,下面就是最近總結的一些經驗:

1.fluent圖片背景的選擇:在輸出fluent中的圖片時,默認是黑色的,當我們想要白色作為背景時,就遇到了一點問題。以下是具體操作步驟:

(1)在file->Graphics Hardcopy,如下,

(2)如選擇

中的Reverse Foreground/Background,則背景會在黑白之間轉換。

(3)點Preview->Yes

(4)生成背景為白色的圖片。

2.做流線圖

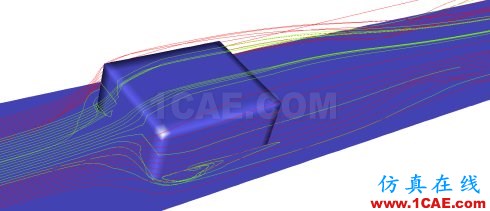

以前總認為fluent做流線能力不強,以致于一直背我棄置不用,最近才發現,各種軟件只要利用好了,功能都很強大。fluent中做的流線很漂亮,貼出示之:

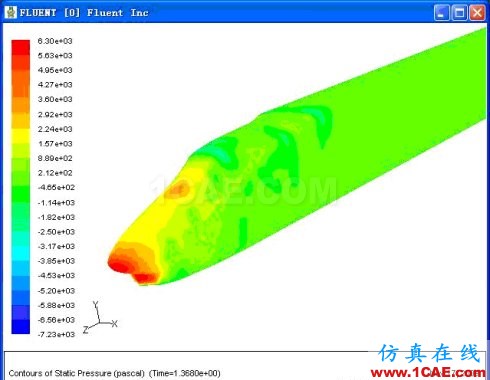

在流線基礎上,也可以生成動畫,看起來相當直觀:

3.非穩態計算:

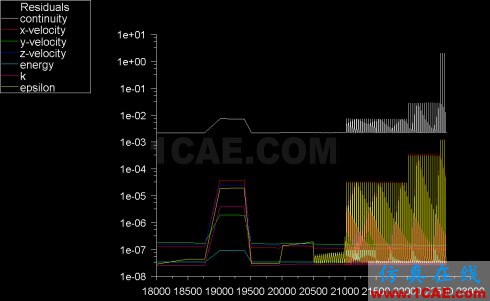

關于會車的非穩態計算,迭代的收斂情況很好時,得到的殘差曲線圖,美的享受:

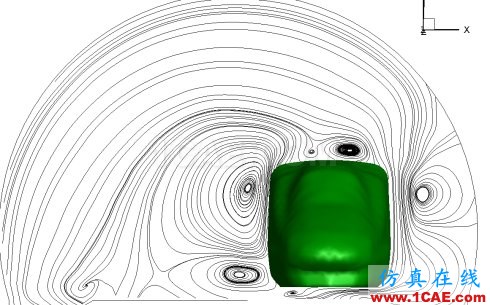

4.列車隧道通過時,橫截面流線圖:

關于這個問題,以前在整理數據時,得不到流線,但在最近的處理過程中,關于流線的發展必須得研究了,所以一作,噯,一切都比較完美:
