沃爾沃乘用車NVH及聲學仿真案例剖析
第四屆Actran 用戶大會汽車行業主題演講回顧
“沃爾沃的NVH部門對數值方法的實施由來已久。然而,傳統的應用大多局限于低頻的結構聲分析,直至近年來研發的興趣逐步轉向更高頻率的空氣聲分析。瑞典沃爾沃乘用車的NVH開發團隊利用結構和聲學仿真工具實施了眾多的應用案例。這些應用涵蓋了部件級和整車級分析:從進排氣系統的氣流噪聲仿真到車外聲源傳至車內的聲學傳遞函數預測;從部件的聲學傳遞損失計算到整車聲學包分析。另外,近幾年逐步興起的應用有風噪聲模擬,音響系統模擬,計算大尺度聲學域的高頻問題,或進行NVH性能的不確定性分析等?！?/span>
以上是沃爾沃乘用車NVH資深工程師Andrzej Pietrzyk博士在上個月Actran用戶大會上的主題演講概括。
此次會議由MSC軟件子公司FFT主辦,于2016年10月11日至13日在比利時首都布魯塞爾舉行。相比歷屆會議,此次會議的一大亮點在于汽車行業的應用案例大幅增長,占據所有參會客戶行業的第一位。來自眾多OEM和配件商的精彩演講讓參會者感受到了Actran在汽車行業應用的蓬勃發展。下面我們一同回顧一下沃爾沃乘用車Andrzej博士的主題演講。
主題演講回顧:沃爾沃乘用車使用Actran案例介紹
主題演講人:Dr. Andrzej Pietrzyk, NVH資深工程師, 沃爾沃乘用車集團
主題演講簡介:沃爾沃的NVH部門對數值方法的實施由來已久。然而,傳統的應用大多局限于低頻的結構聲分析。近年來,我們將興趣逐步轉向更高頻率的空氣聲分析。在尋找合適的工具時,我們選擇了Actran。在主題演講中,我將會介紹跨度較廣的汽車行業聲學仿真問題,以及沃爾沃集團使用Actran在這些問題上的成功應用。
這些應用包含部件級和整車級分析:從進排氣系統的氣流噪聲仿真到車外聲源傳遞至車內的聲學傳遞函數預測;從部件的聲學傳遞損失計算到整車的聲學包分析。
沃爾沃目前正在測試的其他應用也將一并展示,這些包括:風噪聲模擬,音響系統模擬 ,使用Actran DGM計算大尺度聲學域的高頻問題,使用Actran NPVM(非參數變換法)進行NVH性能的不確定性分析等。
主題演講內容回顧:
下面摘選演講PPT部分內容,并結合筆者現場參會經驗與大家共享。首先,Andrzej 博士按照 1)振動聲學,2)氣動聲學,3)高頻/大尺度聲學問題,這三個大方面對展示案例進行分類。
在振動聲學分類中,主要介紹了三方面應用案例:
1. 部件聲學傳遞損失分析 (transmission loss)
2. 車外聲源至車內傳遞函數分析(transfer functions)
3. 車內音響模擬(loudspeaker model)
在氣動聲學分類中,也介紹了三方面應用:
4. 風噪聲仿真分析 (wind noise based on Fluent CFD results)
5. 進氣管道流致噪聲及共鳴腔設計 (intake – flow in ducts – resonator design)
6. 排氣流致噪聲仿真 (exhaust – flow noise)
在高頻/大尺度聲學問題中,則介紹了兩方面探索性應用:
7. 車內聲腔的高頻響應分析(high frequency cavity response)
8. 車輛鳴笛的外聲場分析(exterior acoustics)
下面是具體應用介紹:
應用1:部件聲學傳遞損失分析 (transmission loss)
這部分分析主要關注車內部件的隔音問題,如前圍板的隔音問題,地板的隔音問題等。

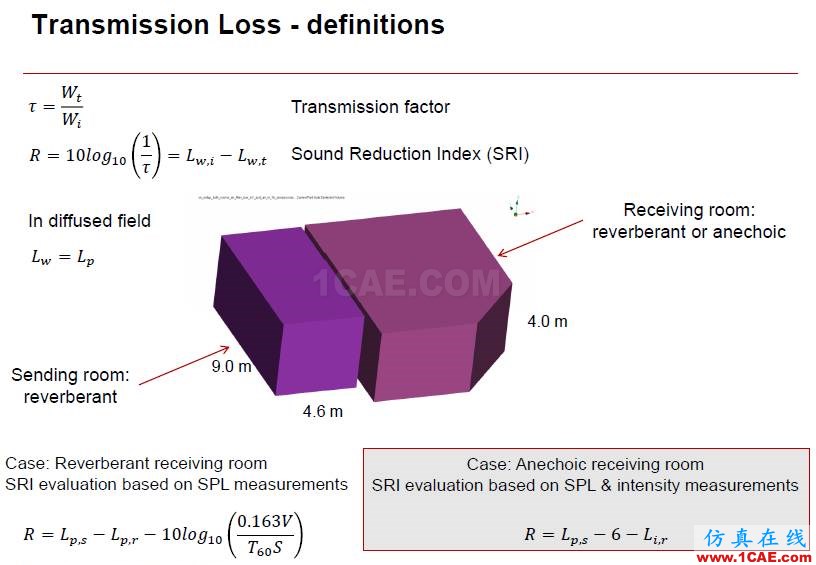

Andrzej博士首先從介紹了聲學傳遞損失的定義。在實驗中,測量傳遞損失需要借助混響室和消聲室相結合的聲學測試手段,通過測量部件的入射聲能和輻射聲能確定其隔聲量。

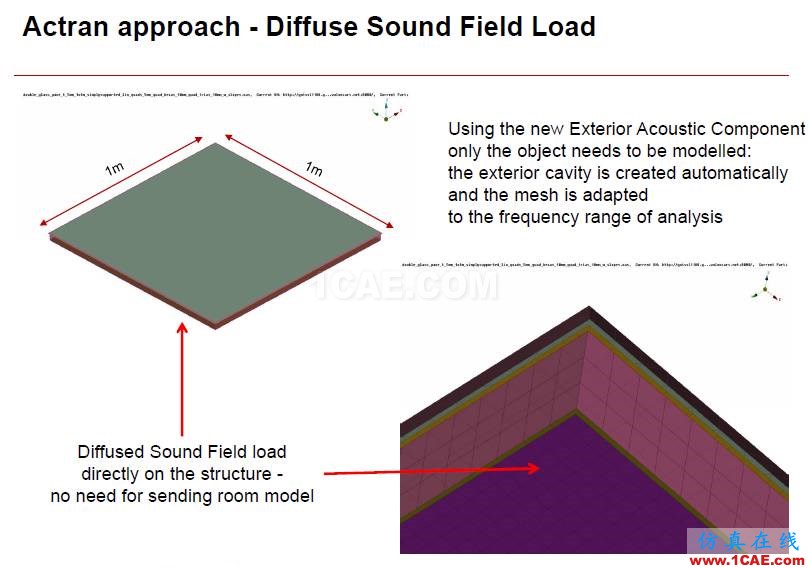

使用Actran仿真重現實驗,需要恰當模擬實驗中混響室的聲學加載環境,即擴散聲場(Diffuse sound field)加載。演講提到了Actran對于此種擴散聲場加載模擬的獨特功能。
這里還提到了Actran中的Exterior Acoustic Component功能,可以自動生成結構件附近的聲空間有限元網格,且網格密度可隨頻率做自適應調整。因此對于使用者來說,只需要事先準備好結構件的模型就可以方便計算其聲學傳遞損失了。

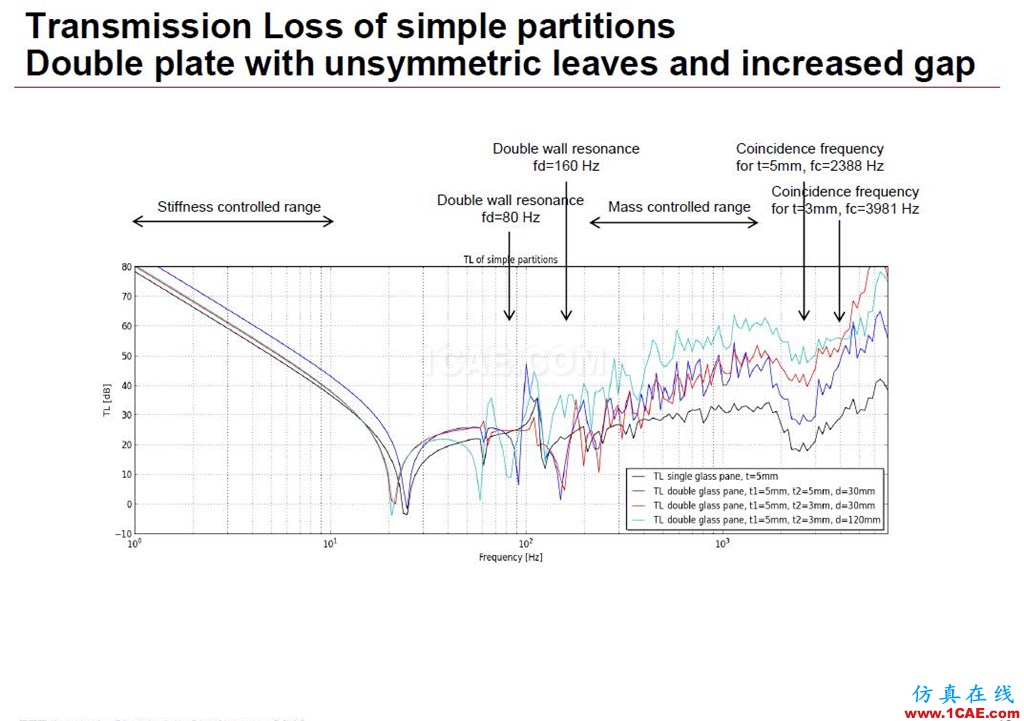

首先從最簡單的幾何開始。下面是一個平板傳遞損失的參數化分析,對比了單層板以及被空氣層分隔開的雙層板系統的隔聲性能。雙層板系統考慮了形狀的變化以及板間空氣層厚度的變化。隨著各參數的變化,Actran的仿真結果與理論預測的趨勢完全一致。
傳遞損失仿真可以使用到車輛各類部件中,隨后展示了:
- 空濾器外殼的聲學傳遞損失,對比了標準塑料件與加重塑料件的區別;
- 前風擋結構的聲學傳遞損失,對比了其中夾層材料變化的影響;

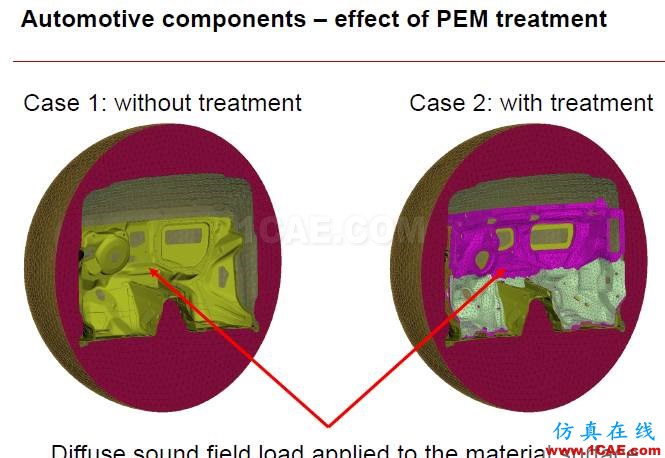

- 前圍板的傳遞損失,對比了加入聲處理(阻尼及多孔材料)之后的影響(如下圖)。
應用2:車外聲源至車內傳遞函數分析(transfer functions)

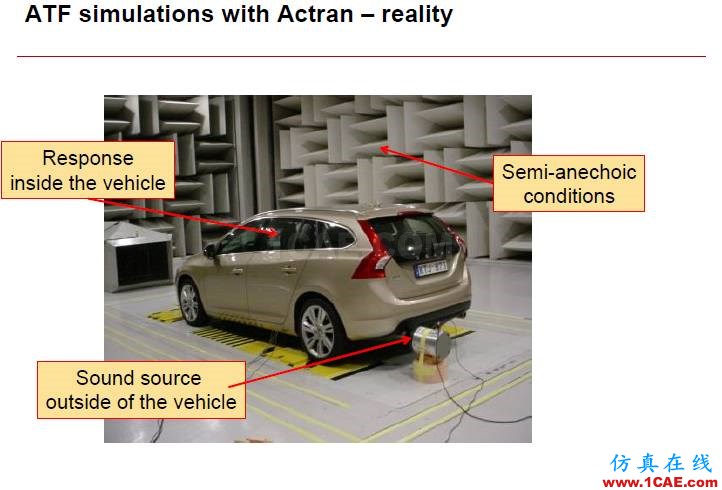

此應用考慮車外空氣聲(如排氣噪聲)傳至車內的聲學傳遞函數(ATF)。下圖是在半消聲室中的實車測試。

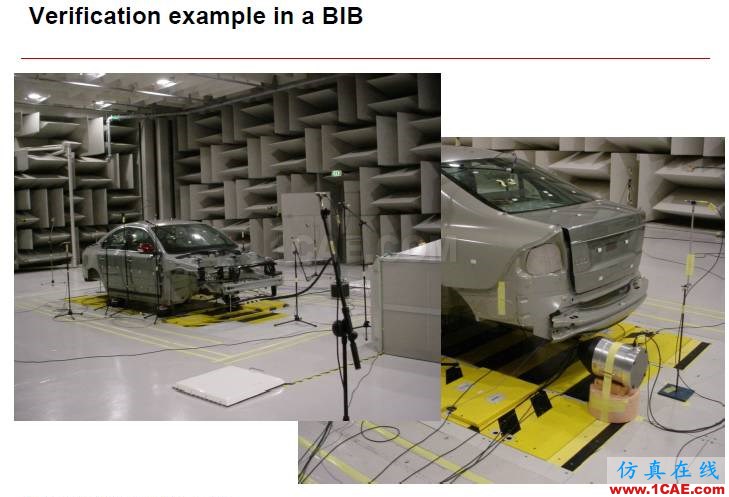

下面是將問題簡化,使用藍車身(Body in Blue,BIB)進行的測試。

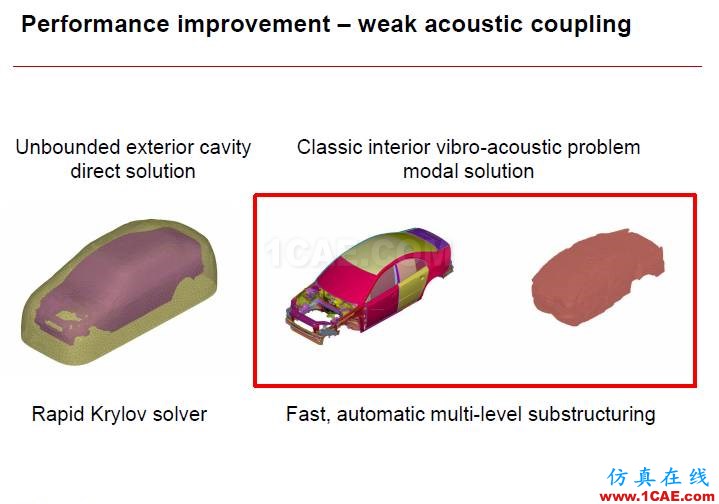

使用Actran仿真此類ATF,可以將問題解耦成兩部分進行計算。第一部分僅考慮外聲場傳播,計算排氣聲源傳至車身外表面上形成的聲壓;接下來的第二部分使用上述聲壓對車身的MSC Nastran結構模型進行加載,并計算車內空腔的聲學響應。這里提到了快速Krylov求解器大大提高了外聲場計算的效率。MSC Nastran結構和空腔的耦合模型則使用經典的模態頻率響應求解方法。
應用3:車內音響模擬(loudspeaker model)
對于高級轎車,音響的聲品質至關重要。高配的車型有時還配備主動降噪技術,利用相位相反的聲波相消干涉的原理,由揚聲器主動發出反相聲波消減車內原有的噪音。對于揚聲器和其安裝環境的分析成為沃爾沃目前聲學研究的重點。
喇叭單體是較為復雜的部件,精確模擬各材料參數有一定困難。而供應商也往往難以提供準確材料參數。沃爾沃則使用了Actran軟件中的喇叭單體Thiele/Small縮減模型法。這是一組供應商較方便提供,或可以較方便測量的喇叭參數,用來描述喇叭中電、磁、力各物理量之間的關系。使用這組參數結合喇叭有限元建模較為方便。在仿真模型中,可以做到輸入電壓,得到喇叭聲學響應的效果。

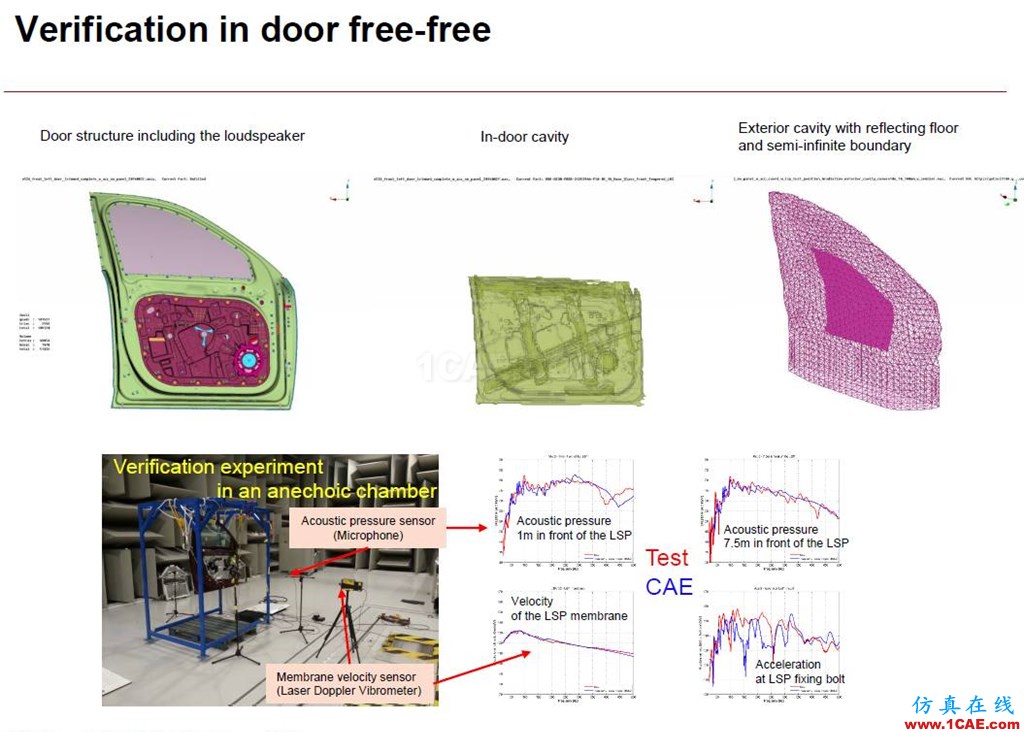

喇叭單體安裝在車門上的效應也很重要,這是由于車門的結構及其空氣背腔會影響喇叭的性能。針對這類安裝效應,需要考慮車門和喇叭的集成模型,對此沃爾沃也做了仿真與測試的對比。

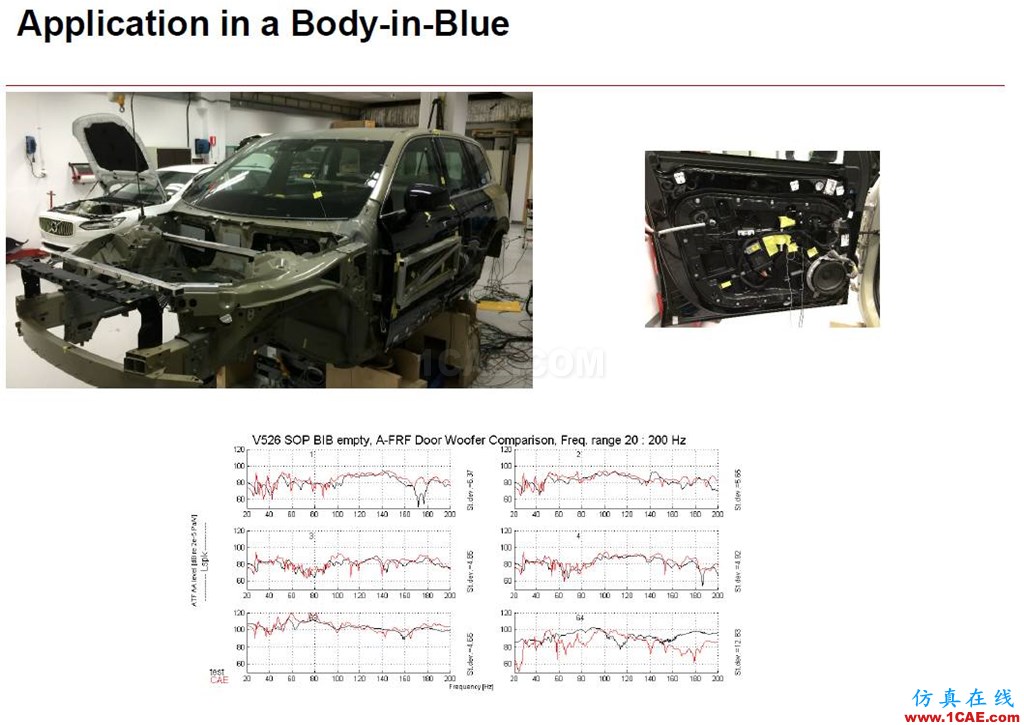

最后是集成到藍車身中的喇叭性能研究,展示了仿真與測試的對比。
應用4:風噪聲仿真分析 (wind noise based on Fluent CFD results)
對于高速行駛的車輛,風噪聲是重要噪聲源。沃爾沃采用了流體軟件Fluent和Actran聯合仿真的技術,進行風噪聲源的計算及其透過側窗向車內的傳播。
沃爾沃在風洞中測試了V70轎車在時速140公里條件下的噪聲,對A柱和后視鏡附近區域進行了聲強的測量。
下面是CFD的設置,采用非定常仿真大渦模擬,將側窗附近區域的流場計算結果依時間步輸出。

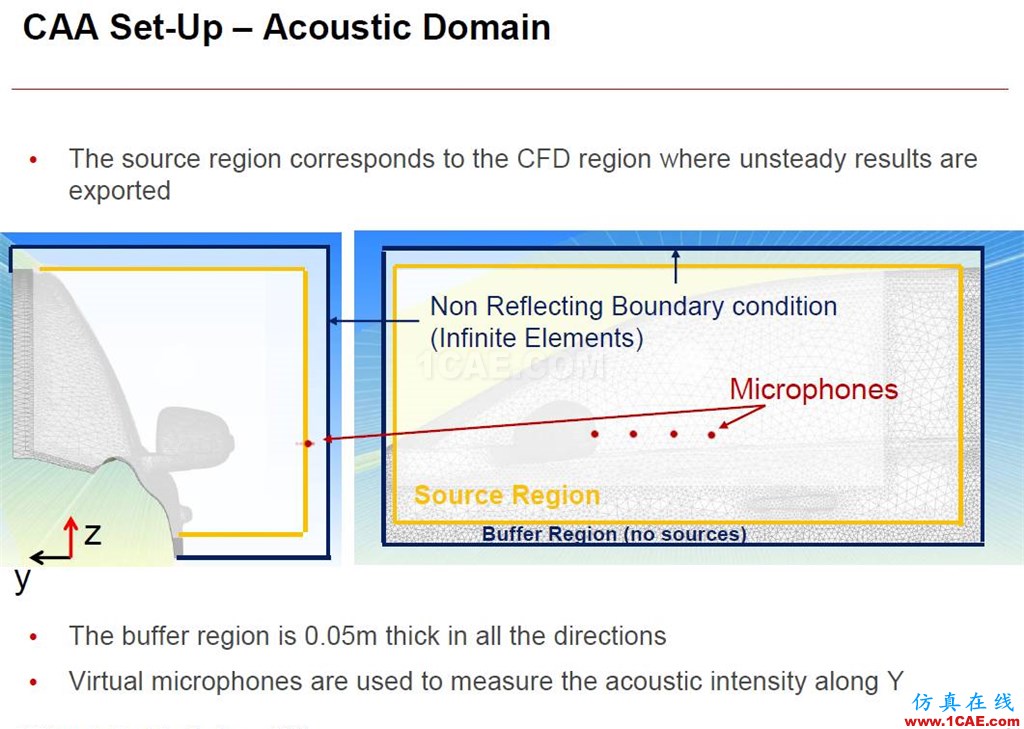

下面是Actran氣動聲學設置,建立側窗附件的聲學傳播區,并布置虛擬麥克風場點以計算聲強結果。

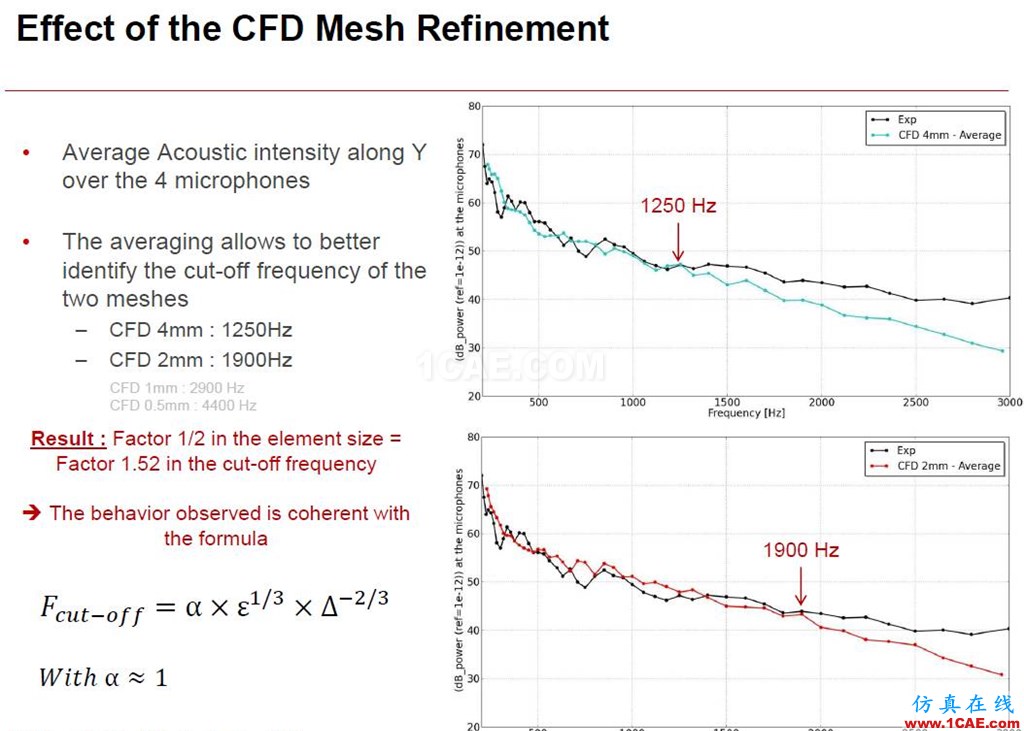

通過對比測試結果與仿真結果,可以總結出仿真精度受CFD網格加密影響較大。由此得出了聲學仿真截?cái)囝l率與CFD網格加密程度之間的關系。
這里展示的僅是風噪外聲場計算,傳遞到車內的聲場計算目前正在開展中。

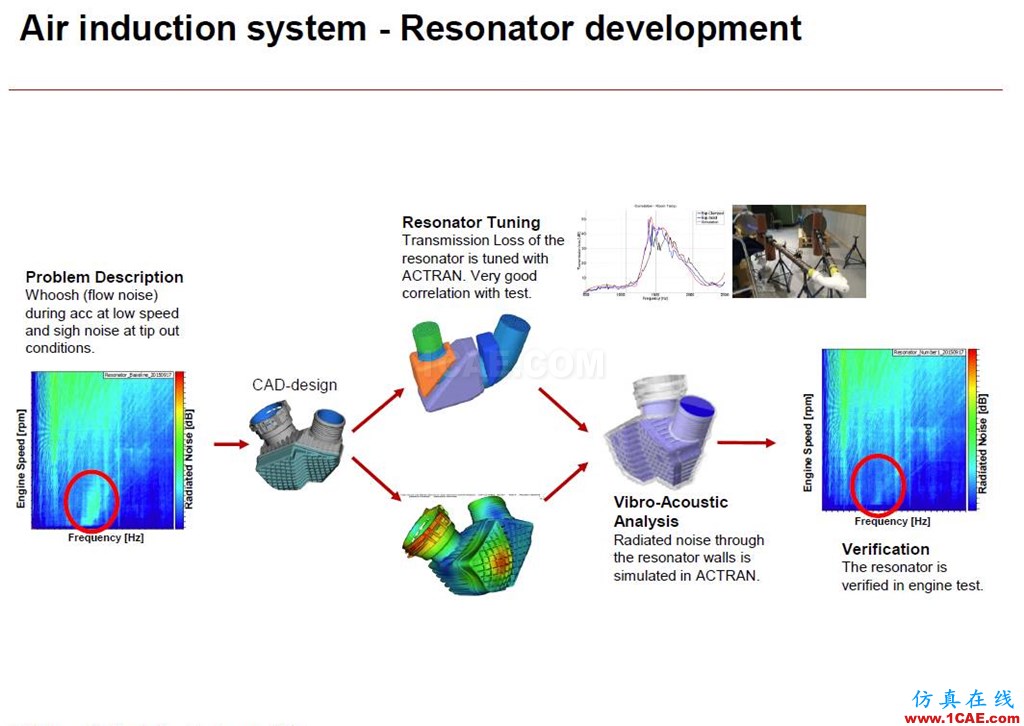

應用5: 進氣管道流致噪聲及共鳴腔設計 (intake – flow in ducts – resonator design)

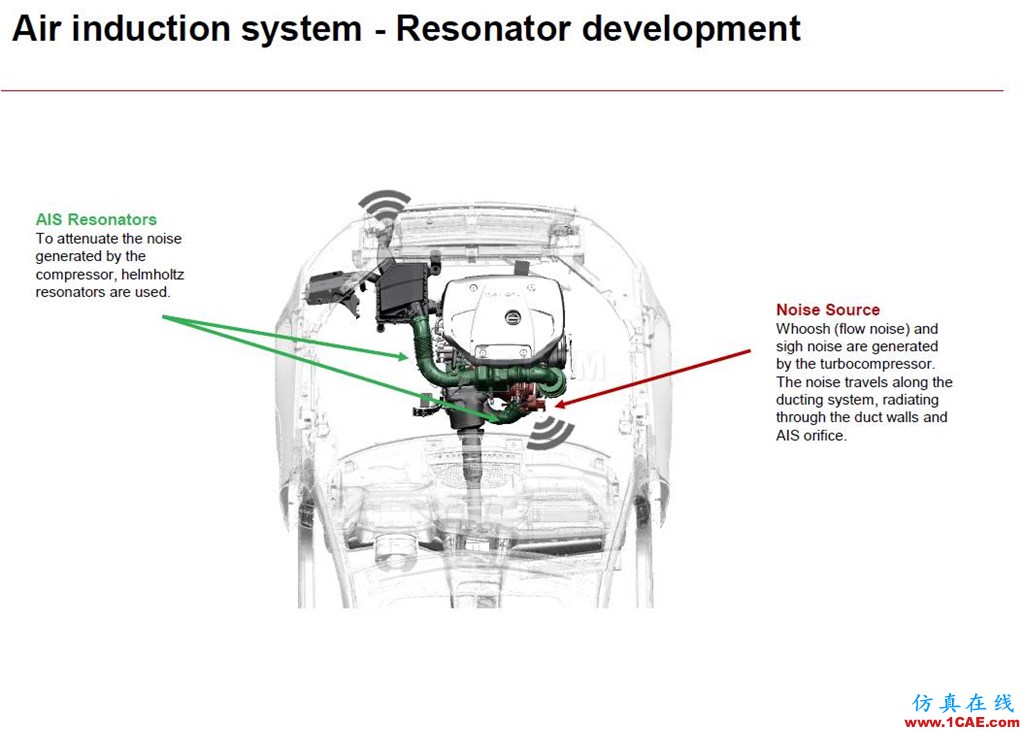

汽車在低速加速時,渦輪壓縮機可能產生一些明顯的噪聲(如whoosh流噪, sigh noise等),這些噪聲會經過進氣系統,以管道進口噪聲和結構振動輻射噪聲的形式向車外傳播。
由于沃爾沃已經對增壓器的噪聲頻率有了較好的把握,因此可以通過在進氣管道中增加共鳴腔的方式抑制管道噪聲。共鳴腔的幾何設計可由需要抑制的目標頻率確定。而對于進氣管道的振動輻射聲模擬,則需要建立聲振耦合的模型。
應用6: 排氣流致噪聲仿真 (exhaust – flow noise)

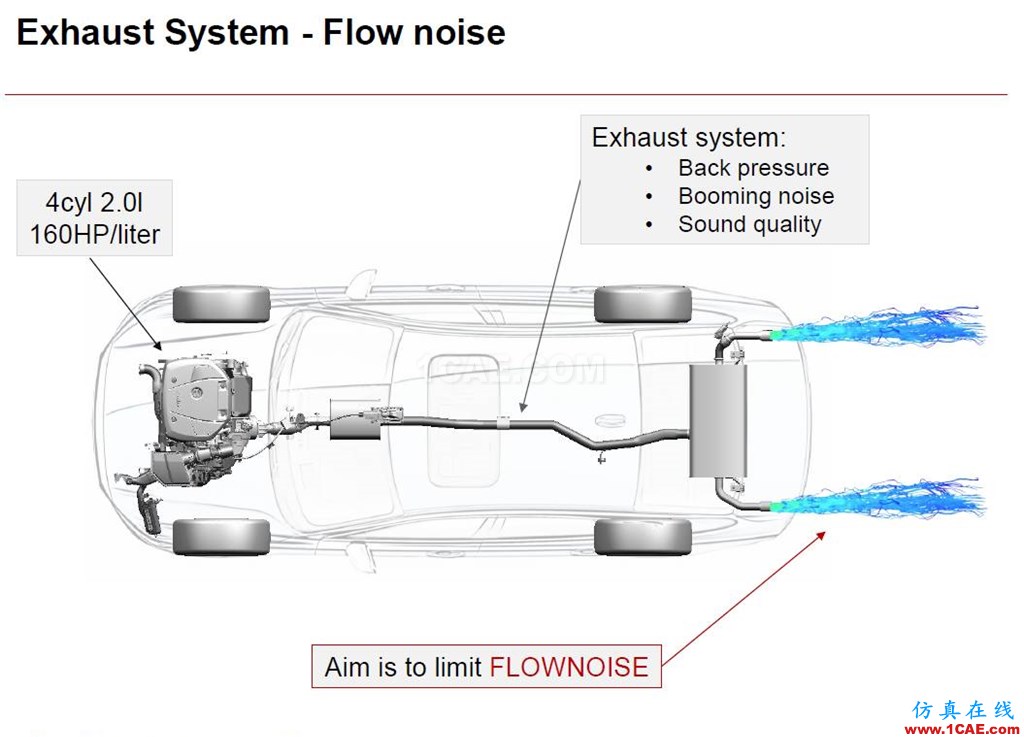

當排氣管道流速較大時會產生明顯的流噪聲。

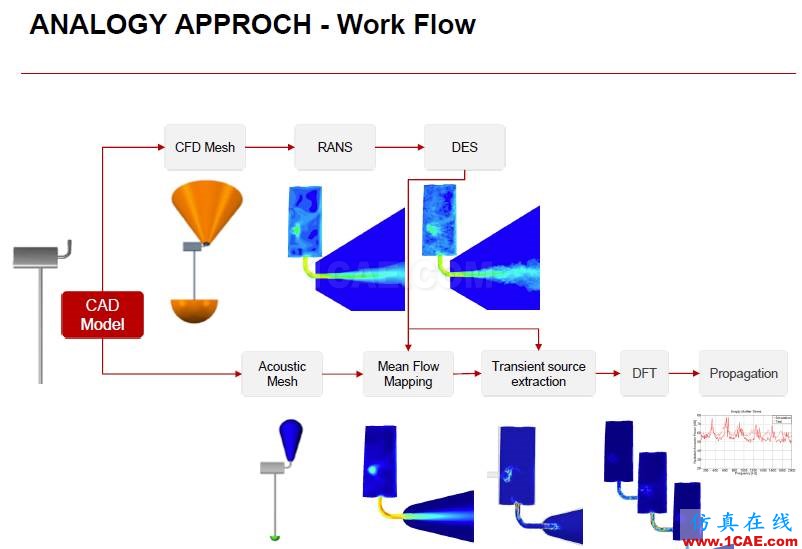

同風噪聲仿真原理類似,沃爾沃使用CFD工具和Actran聯合仿真的方式。下圖為仿真流程。其中關鍵點是如何從CFD結果中提取聲源。較傳統的方式是首先進行非定常CFD分析,然后利用聲類比技術,即通過Lighthill或Mohring聲類比方式,將時間步的流場結果轉化為聲源信號。其中Lighthill聲類比僅適合低速流(0.3馬赫數以下),而Mohring聲類比則適合更高馬赫數的流速。
沃爾沃還利用了Actran中的創新方法SNGR,讀取定常CFD結果計算氣動噪聲。此種方法更適合對比不同流速或不同氣動外形設計下產生噪聲的差值。使用SNGR方法可以省掉冗長的非定常CFD計算時間,大大縮短設計對比的周期。

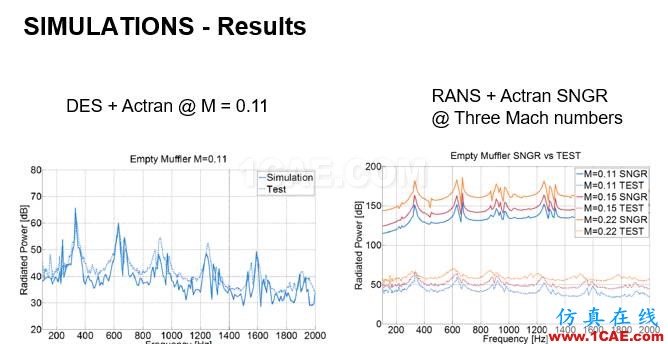

下圖左邊為使用非定常CFD仿真,在0.11馬赫數下流噪聲結果。右邊則為三種不同流速下(馬赫數0.11,0.15,0.22)測試結果(實線)與SNGR結果(虛線)的對比。由于SNGR方法中聲源能量譜的輸入可人為確定,因此仿真絕對值的意義并不是最大的,或者也可以根據實驗標定絕對值。不過這里我們可以看到SNGR在預測不同流速下噪聲的差值是較為準確的。
應用7: 車內聲腔的高頻響應分析(high frequency cavity response)
此部分內容還是較為初期的研究類課題,主要針對音響系統在車內的中高頻響應,可以用于揚聲器集成和車內聲環境的預測。

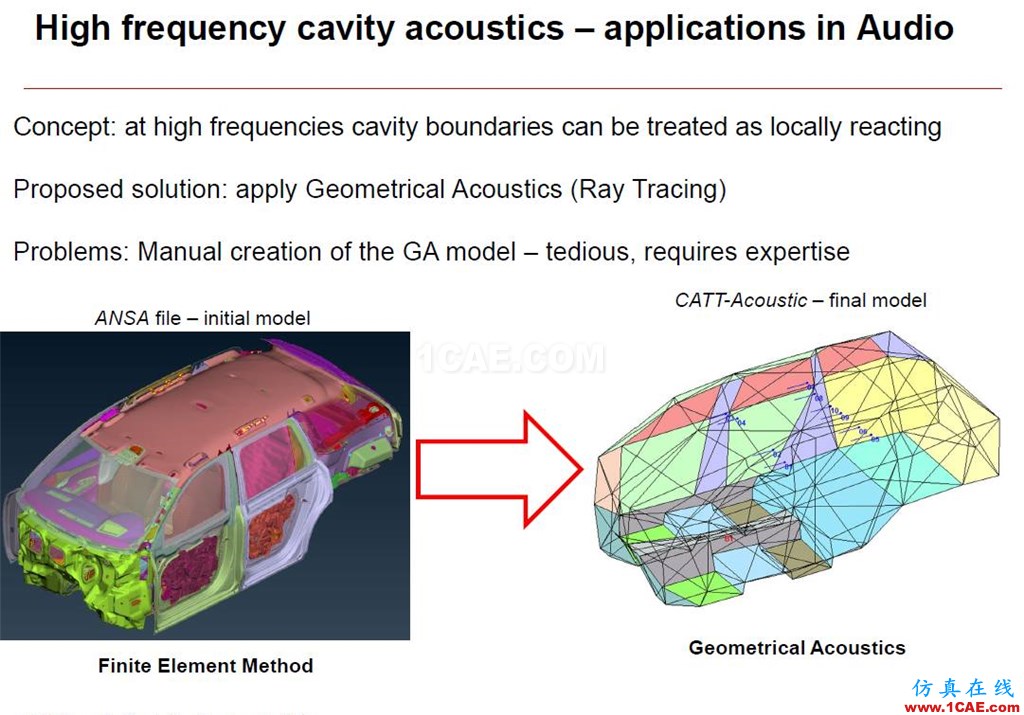

傳統上高頻聲響應的模擬較多依賴聲線法。這是一種幾何聲學方法,使用起來較為復雜,而且對使用者的理論和經驗基礎要求較高。

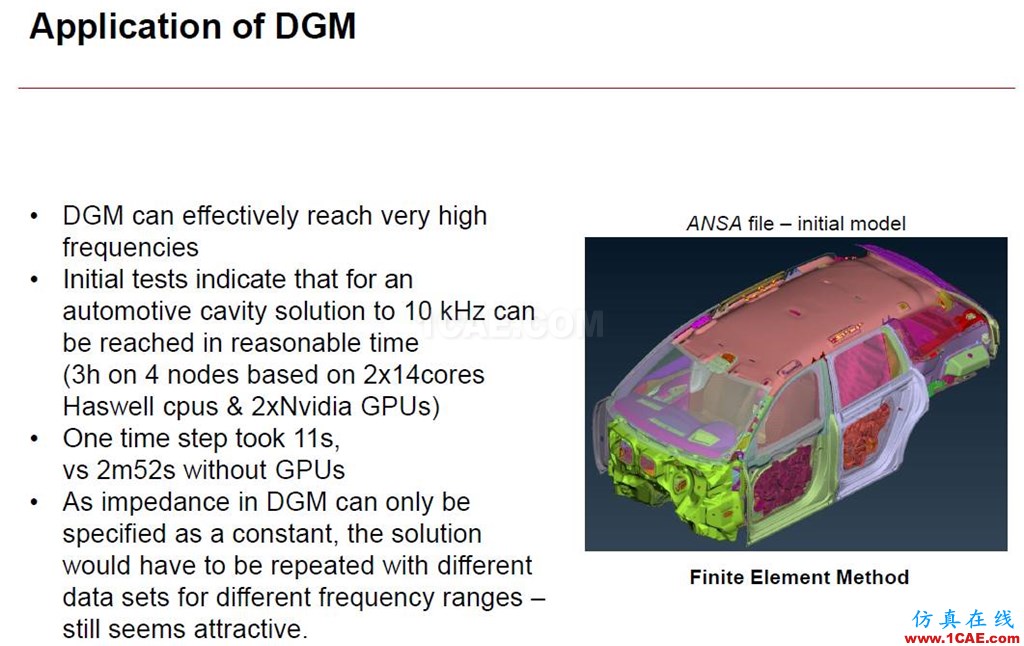

沃爾沃目前正在使用Actran中的DGM模塊仿真高頻聲學問題。Actran DGM是基于間斷伽遼金方法的聲學模塊,區別于傳統的有限元方法,采用時域仿真方式,可以輕松建立和求解較高頻率的模型。新近推出的GPU加速更是大大縮短了DGM的計算時間。如此進行車內聲腔在10KHz下的計算僅需3小時。而車內飾的吸音條件則可以通過DGM模型中的阻抗邊界條件進行定義。
應用8:喇叭鳴笛的車外聲場分析(exterior acoustics)

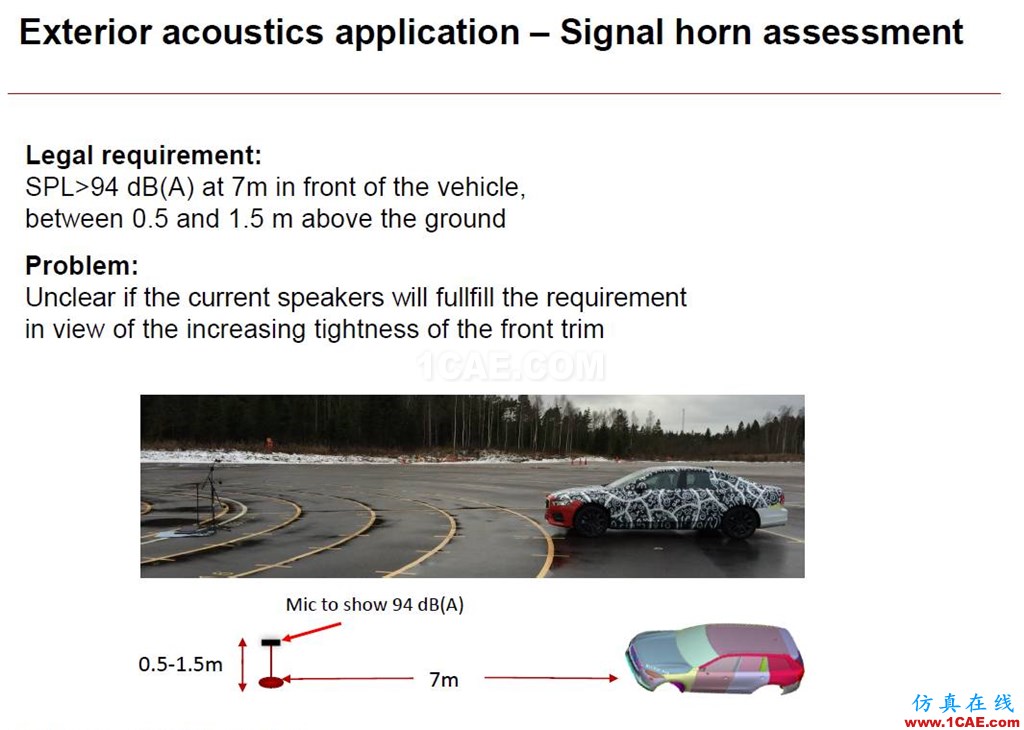

最后一個應用是外聲場的例子。法規規定,車在鳴笛時其前方7米遠處的聲壓級測試需要給出大于94dB(A)的數值。隨著當下設計中車前板的增厚趨勢,沃爾沃還不太確定將來的車型設計能否滿足以上法規。因此使用仿真對此問題進行預研。
模擬此問題的挑戰主要在于復雜的幾何形狀(發動機艙復雜,考慮地面反射,外聲場尺度較大)以及需要模擬到3KHz的頻率區間。沃爾沃使用Actran DGM可以較好面對以上挑戰,真實的還原如此復雜的聲傳播問題。
說句題外話,車輛的通過噪聲測試同樣受法規限制,不過這里是規定噪聲不能超過某具體聲壓量級。這在商用車領域是個較常見的問題。進行通過噪聲的模擬同樣存在如上所述鳴笛問題所面臨的挑戰。使用Actran可以仿真通過噪聲這類具有挑戰性的聲學問題。
總結:

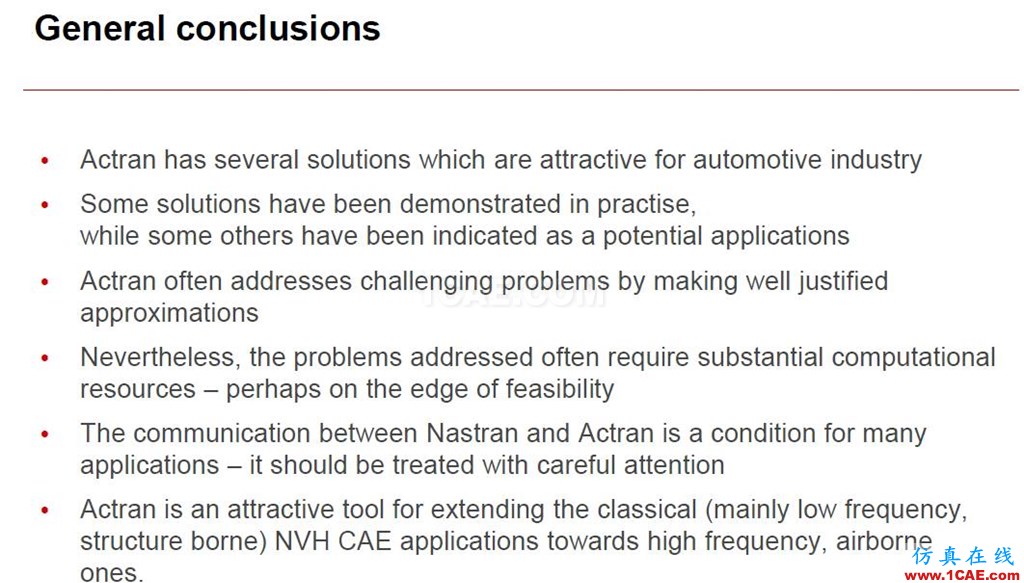

下面是沃爾沃主題演講的總結。主要講到Actran對于車輛行業NVH分析和聲學分析有很高適用性。這次展示的案例有一些已經進入或完成項目實施,有些還在預研階段。另外提到,Actran與Nastran有較好的接口,可以聯合仿真很多有挑戰性的振動聲學問題。Actran與流體仿真的結合可以將傳統的低頻結構聲分析延展至高頻空氣聲分析。
后記:Actran用戶大會簡介及車輛客戶報告整體情況
2016年10月11日至13日,由MSC軟件子公司FFT主辦的第四屆Actran用戶大會在比利時首都布魯塞爾舉行。
由于近年來Actran軟件在全球范圍內客戶群體的高速增長,以及廣大用戶參會的濃厚興趣,此次用戶大會的論文演講數量超過歷屆會議的紀錄。由于演講數目眾多,大會首次啟用了分會場演講的形式。
此次會議的一個亮點在于汽車行業的應用案例明顯增長。來自眾多OEM和配件商的精彩展示讓參會者感受到了Actran在汽車行業應用的蓬勃發展。
汽車行業演講題目:
- 沃爾沃乘用車(會議主題演講):沃爾沃乘用車使用Actran案例介紹
- 法拉利(會議特邀嘉賓演講):動力系統聲品質的開發理念與實踐
- 沃爾沃乘用車:排氣管道氣動噪聲仿真
- 雷諾:汽車通過噪聲的仿真分析
- 斯堪尼亞:卡車艙室的噪聲源分析及通過實驗和仿真方式的聲音模擬
- 奧迪:超高速行駛下外氣動力引起車門振動導致的內噪聲仿真
- 沃爾沃卡車:進氣管道噪聲傳至駕駛室的聲源與路徑分析
- 瑪賽拉蒂:前圍板的聲學傳遞損失分析
- 博格華納:渦輪增壓器隔熱罩的聲學性能分析
- 庫博標準:車門密封條的聲學性能分析
- 麥格納:車輛聲學包開發及風噪聲仿真
- 天納克:針對混動車輛排氣噪聲的有源主動聲控制仿真
