fluent案例推薦：卡門渦街

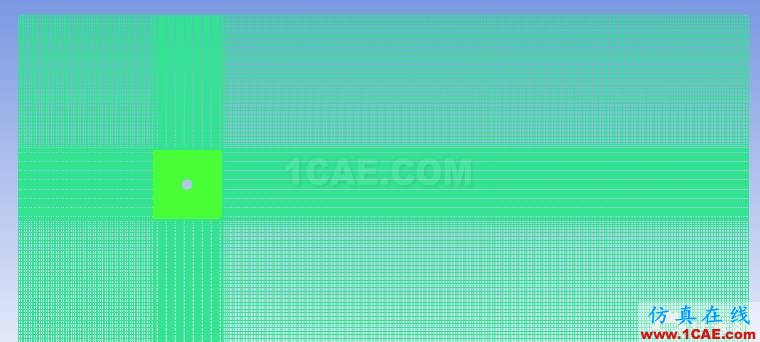

本節針對結構振動對流場的影響進行分析,考慮了單自由度及兩自由度的振動方式,但沒有考慮流場對結構振動的影響,考慮振動幅度為0.2D,振動頻率與流體渦的生成與脫落頻率基本一致。

a、單自由度模擬,釋放Y方向自由度,結構振動方程不考慮阻尼,

其中A=0.2D,f=0.2;

對應的udf為:

#include "udf.h"

#define pi 3.1415926

DEFINE_CG_MOTION(cylinder,dt,vel,omega,time,dtime)

{

real y_cg;

real A=0.004;

vel[1]= 2*A*pi*0.2*cos(2*0.2*pi*time);

vel[0]= 0.0;

vel[2]=0.0;

omega[0]=0.0;

omega[1]=0.0;

omega[2]=0.0;

}

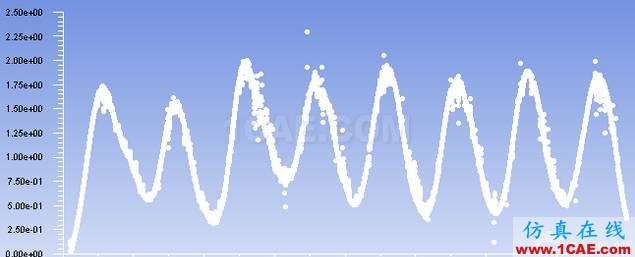

計算結果如下:

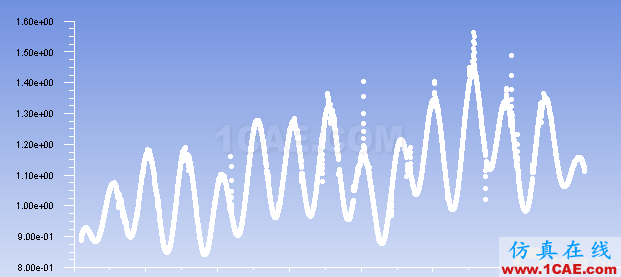

阻力系數

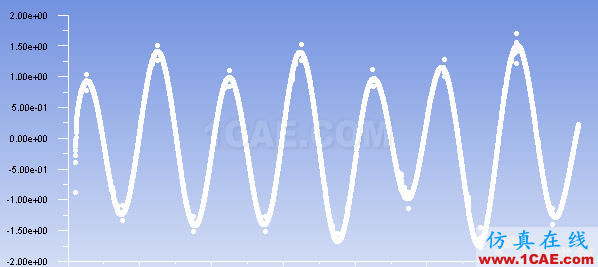

升力系數

b、考慮x、y兩個自由度時

兩方向振動方程幅值一致,都為0.2D;頻率一致,都為0.2;對應UDF為:

#include "udf.h"

#define pi 3.1415926

DEFINE_CG_MOTION(cylinder,dt,vel,omega,time,dtime)

{

real y_cg;

real A=0.004;

vel[1]= 2*A*pi*0.2*cos(2*0.2*pi*time);

vel[0]= 2*A*pi*0.2*sin(2*0.2*pi*time);

vel[2]=0.0;

omega[0]=0.0;

omega[1]=0.0;

omega[2]=0.0;

}

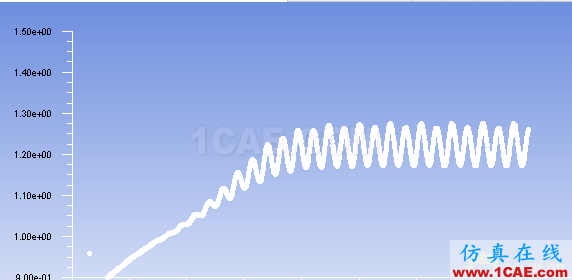

計算結果展示:

阻力系數

升力系數
