折騰了很久才把耦合模塊搞定,用的還是網上別人編譯好的UDF,不完美。自己編譯的時候,老是提示無法找到fluent中的一些頭文件,個人懷疑是操作系統和visual studio的問題,有時間換個系統和VS再試試,其實也挺簡單。
此測試案例是EDEM官方提供的。

軟件設置分為兩部分,其中包括在FLUENT設置和EDEM設置,計算模型可以采用同一模型,也可以采用不同的網格模型,這里采用同一套網格模型。(EDEM可以讀入msh文件)。

1 案例描述

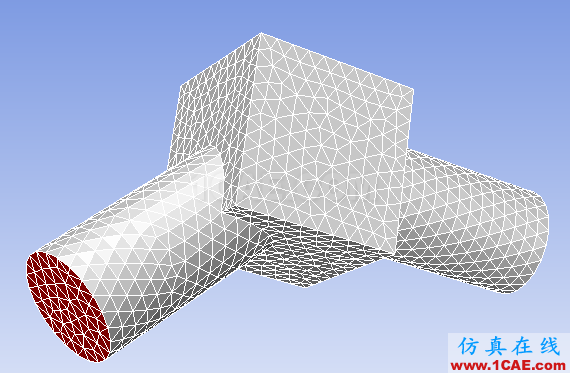

案例模型很簡單,如下圖所示的交叉管,流經模型的介質包括連續相的水和顆粒相。

2 FLUENT設置

2.1 導入網格文件

• 啟動FLUENT,利用菜單File | Read | Mesh…導入網格文件intersection_vertical.msh

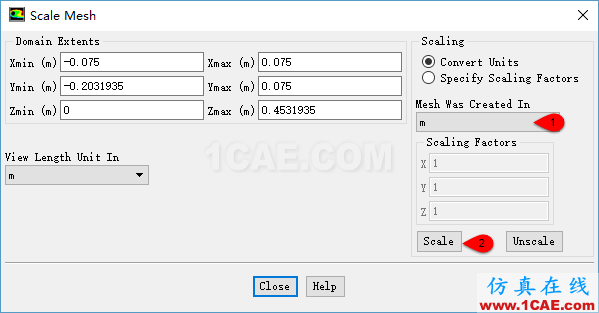

• 選擇General面板中的Scale…按鈕,確保網格模型尺寸,如下圖所示。






2.2 General面板及Material

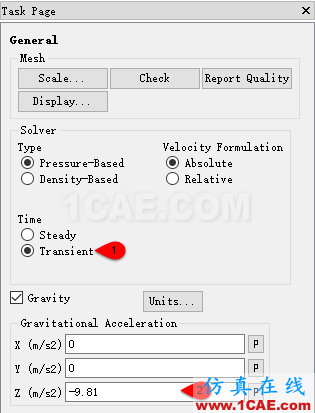

• 設置Time為Transient,采用瞬態計算
• 設置Z軸方向重力加速度-9.81

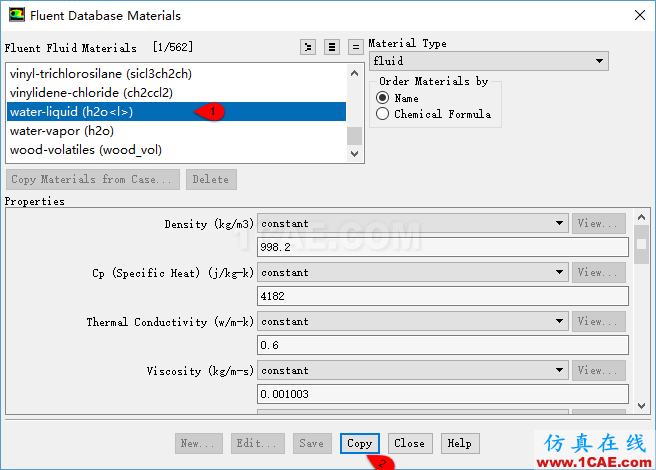

• 添加材料water-liquid



2.3 Cell Zone Conditions

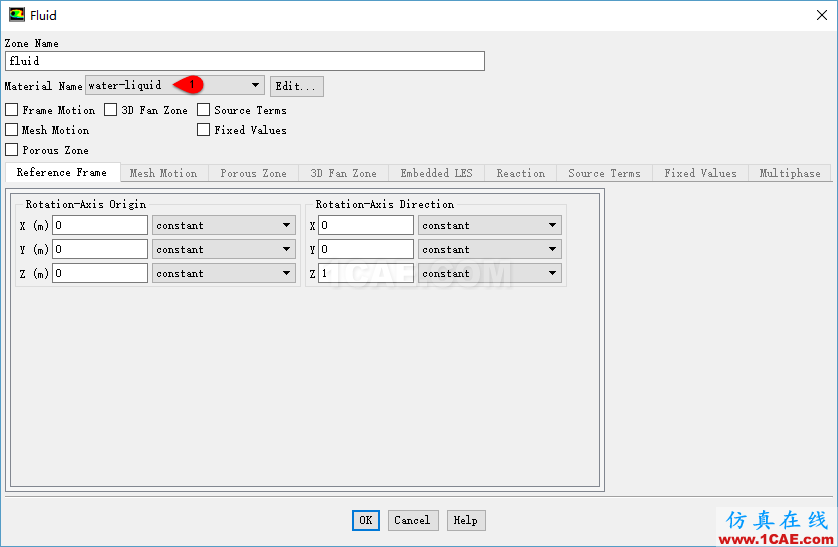

• 設置Cell Zone Conditons里頭的區域介質為water-liquid,如下圖所示。



2.4 Boundary Conditions

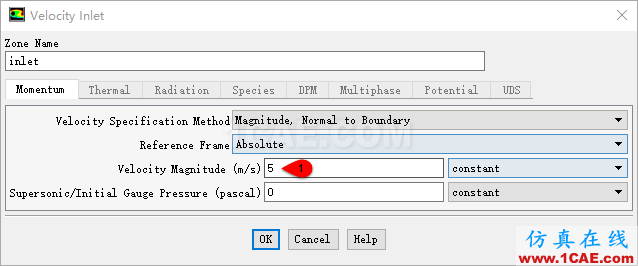

• 設置inlet邊界入口速度為5m/s,如下圖所示



2.5 Models

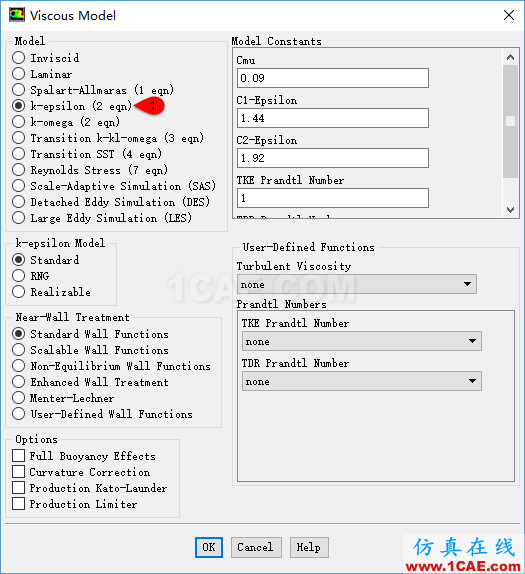

• 采用標準k-epsilon模型計算



2.6 加載EDEM宏

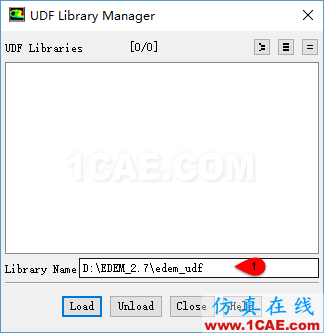

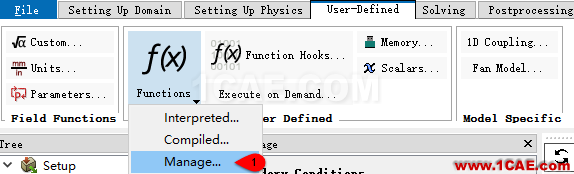

• 打開user-defined > Functions > Manage…


• 在library Name中輸入udf所在路徑,點擊load按鈕加載udf宏

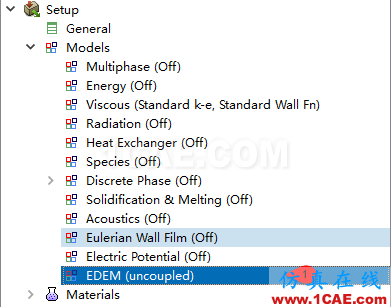

• 加載完畢后,在Models樹節點下出現EDEM子節點,如下圖所示

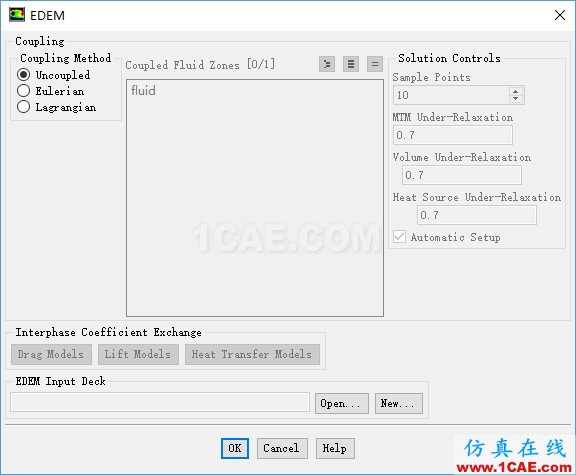

  點開來看,設置對話框如下圖所示。




  此對話框一會兒再設置?，F(xiàn)在轉入EDEM設置。



3 EDEM設置

3.1 設置模型描述

• 啟動EDEM,點擊菜單**File > Save”,在彈出的文件保存對話框中保存工程文件,默認名稱New EDEM input deck.dem
• Global標簽頁中,設置Title為2-phase Eulerian

3.2 設置材料

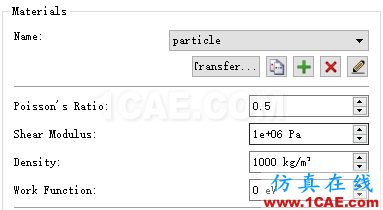

• 創建新的材料“Particle”,設置材料屬性如圖所示。


• 單擊 Transfer 按鈕打開 Material/Interactions Transfer 對話框.
• 從材料數據庫中 Transfer steel 到 simulation。
• 設置 material interactions, particle – particle 和 particle – steel,使用默認值

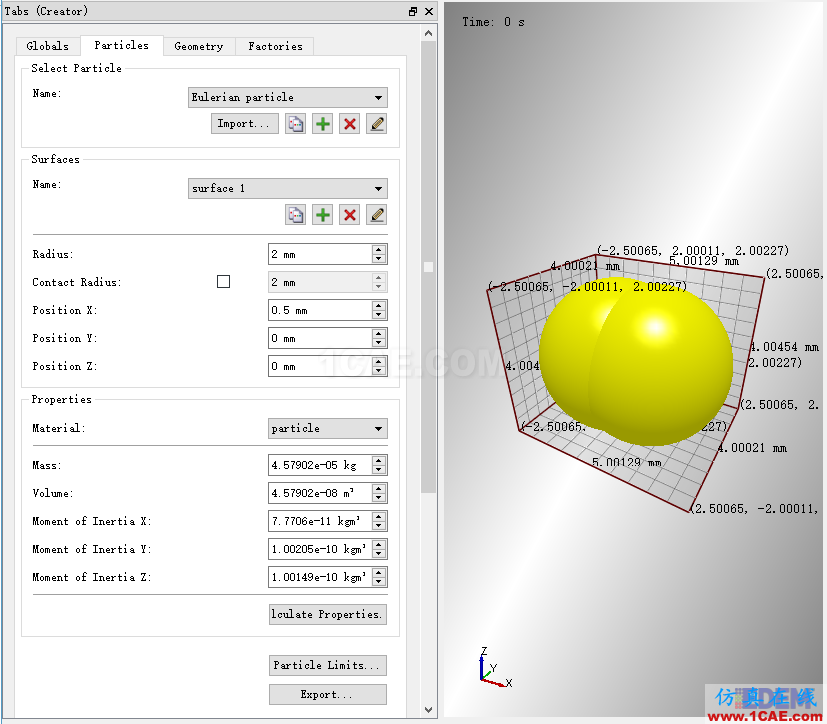

3.3 定義顆粒

1. 單擊顆粒標簽。
2. 單擊 + 按鈕輸入名字 ?Eulerian particle?。
3. 設置半徑 2mm。
4. 設置 X 為-0.5 mm。
5. 單擊+創建一個新的表面。
6. 設置半徑為 2mm。
7. 設置 X 為 0.5 mm。
8. 顆粒的材料為’particle’。
9. 點擊 lculate Properties,自動計算出顆粒的質量、體積等屬性。

3.4 定義幾何

• 定義幾何材料

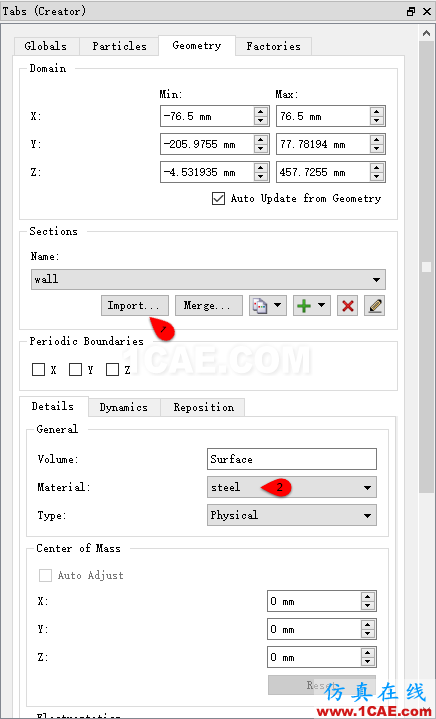

1. 打開 Geometry 標簽。點擊Import…按鈕,導入網格文件intersection_vertical.msh

2. 在 Details 標簽中,選擇材料為 steel。






• 創建顆粒工廠幾何

1. 單擊+按鈕選擇 polygon,命名 “factory”。
2. 在 Details 中選擇 Virtual。

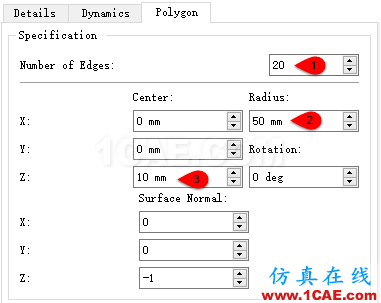

3. 選擇 Polygon 按鈕,設置如下:



3.5 創建顆粒工廠

• 創建顆粒工廠、設置顆粒工廠類型

1. 點擊 Fcatories 標簽。
2. 點擊+按鈕,添加一個新的顆粒工廠。
3. 設置工廠類型為 Dynamic。
4. 選擇 Unlimited Particles。

5. 選擇速率 to 2.5e3 particles/s。

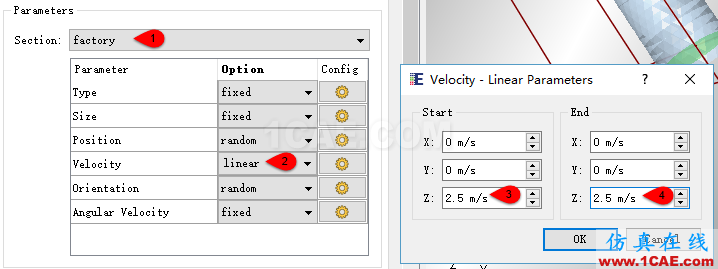

• 設置初始條件

1. 在下拉菜單中確定選擇?factory? 。
2. 選擇速度為 linear 或者 spray 點擊設置按鈕。
3. 設置速度大大小 z=5m/s。
   固相的設置已經完成。

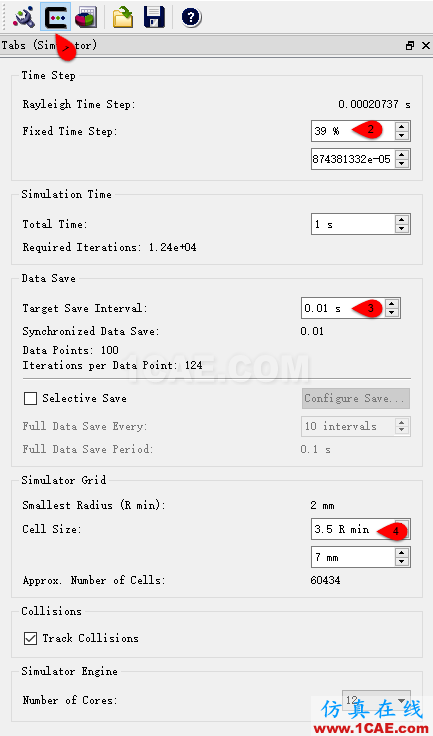

3.6 求解器

• 設置時間步長

1. 點擊 Simulator 標簽。
2. 設置時間步長為 39%。
   調整時間步長為 8e-5s。 EDEM 里面的時間步長與 Fluent 里面的時間步長比例一般在 1:1 到 100:1 之間。 EDEM 時間步長不能大于 Fluent 的時間步長。

• 設置 data write-out frequency

1. 設置 write out frequency 為 0.01s。
   如果有必要按時返回,從一點重新進行模擬,自動保存 case 和 data 必須在 fluent 選
   擇。

• 設置網格

1. 設置網格尺寸為 3.5 Rmin。這將生成約 60,000 網格。

• 跟蹤碰撞

1. 標記 Track Collisions 。



3.7 啟動耦合器

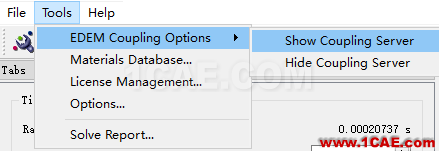

• 選擇菜單Tools > EDEM Coupling Options > Show Coupling Server
• 在右下角對話框中點擊按鈕Start,之后EDEM處于監聽狀態



4 fluent其他設置

返回到FLUENT中繼續設置

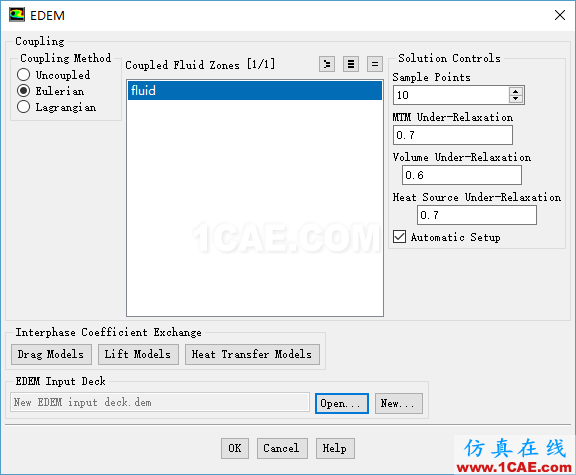

• 設置 2-phase 模擬

1. 選擇 Eulerian 作為耦合方法。
2. 選擇”fluid? 。
3. 設置 sample points 為 10。
   如果 sample points 為 10, 一個大的顆?？梢栽?10 個網格中傳輸。增加 samplepoints 的大小,增加了模擬的穩定性但是減少了速度。
4. 設置 momentum (?MTM?) under-relaxation 為 0.7。
   減少松弛因子增加了模擬的穩定并且更加容易收斂。然而可能會使用到更多的迭代來實現收斂 。
5. 設置 volume under-relaxation 為 0.6。
6. 點擊Open按鈕,選擇New EDEM input deck.dem文件
7. 點擊 OK。

此時看TUI輸出窗口信息如下圖所示,表示已經成功耦合。

• 初始化、設置文件選項

1. 初始化。
   a) 選擇 Solve > Initialize > Initialize。
   b) 選擇 Compute from Inlet, 單擊 Init t。
2. 設置 autosave case and data option 為 25。
   a) 選擇 File > Write > autosave。
   b) 設置為 25。時間步長為 2e-3 s,即數據文件每隔 0.05s 保存一次。

3. 點擊 File > Write > Case & Data 保存 case(.cas)和 data (.dat)文件。
   .dat 文件包含了在 0s 點的幾何、邊界條件和其他液相(固相)信息。這個文件包含了幾何、邊界條件和其他仿真參數。
   在仿真過程中, case 和 data 自動保存, EDEM 的文件也自動保存。

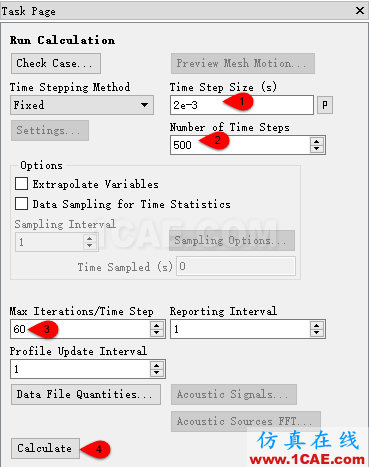

• 在 Fluent 設置時間

1. 選擇 Solve > Iterate,設置時間步長為 2e-3. 。這個味 EDEM 的時間步長的 25 倍。
2. 設置時間步數為 500 步。也就是說仿真一共進行 1s。
3. 設置每個時間步長的迭代步數為 60.對于 Eulerian-Eulerian 仿真,步數為 50-200。
4. 選擇 Iterate 開始模擬仿真。 EDEM 將會自動運行。

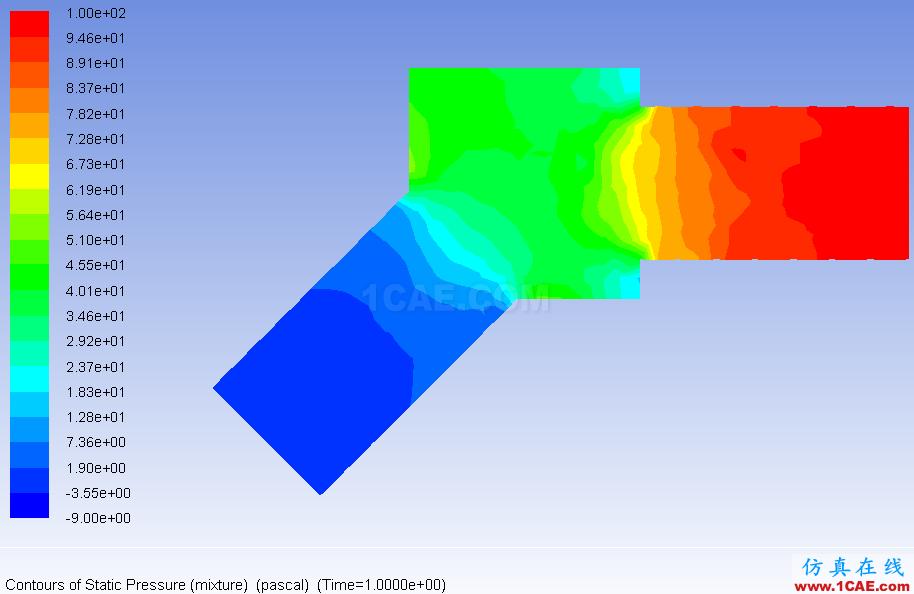

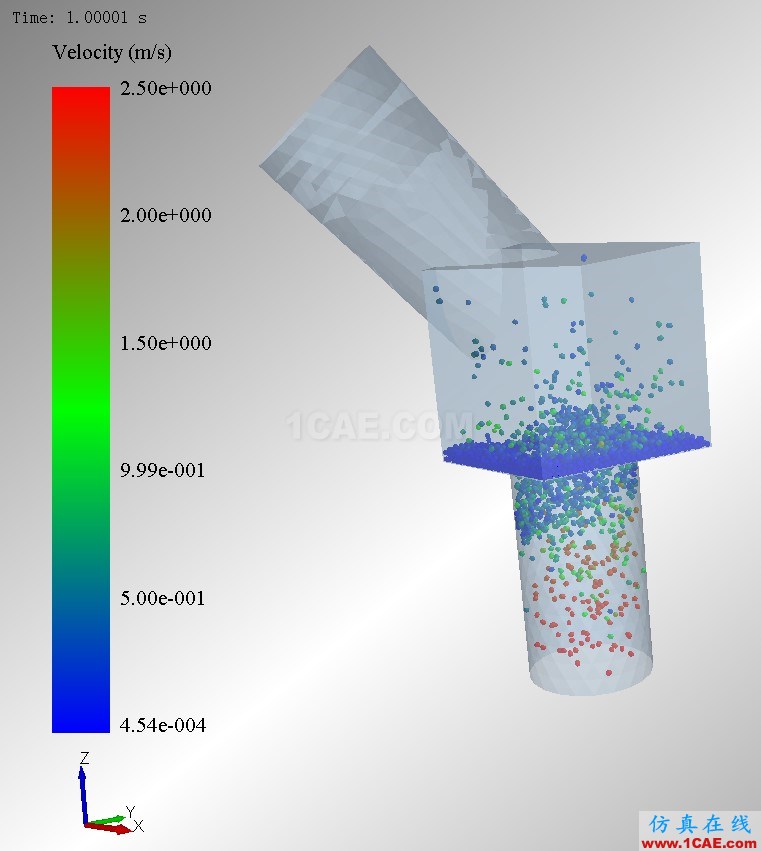

5 后處理

轉自:流沙[胡坤]
