本例利用FLUENT的DDPM模型對提升管進行模擬。

1 介紹

本案例演示在FLUENT中利用稠密離散相模型(Dense discrete phase model,DDPM)模擬2D提升管。DDPM模型用于第二相,考慮顆粒的粒徑分布。
本案例演示的內容包括:

• 使用Eulerian多相流模型
• 設置DDPM模型
• 使用合適的求解器求解案例
• 后處理

2 問題描述

如下圖所示,一個豎直的提升管,底部有空氣入口,顆粒從接近空氣入口的底部進入。

3 FLUENT前處理

3.1 Preparation

• 準備網格文件riser.msh

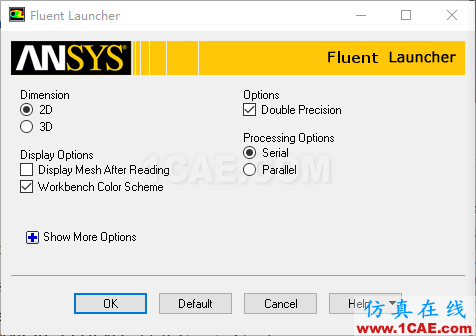

• 以2DDP形式啟動ANSYS FLUENT(2D,雙精度模式)



3.2 Mesh

• 利用菜單【File]>【Read】>【mesh…】讀入網格文件riser.msh

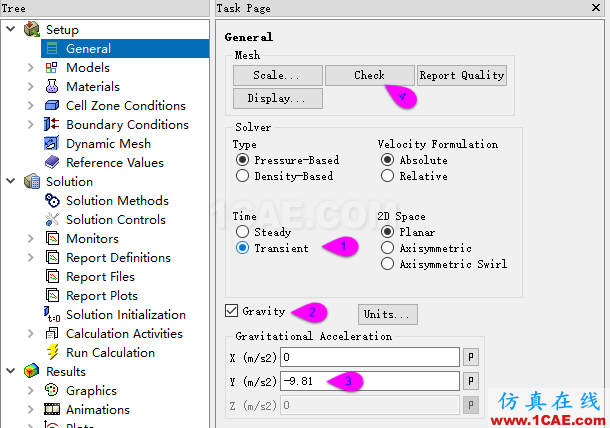

3.3 General設置

• 激活Transient選項進行瞬態計算
• 激活Gravity選項,設置Y方向重力加速度為-9.81
• 點擊按鈕Check,檢查網格是否存在問題



3.4 Multiphase設置

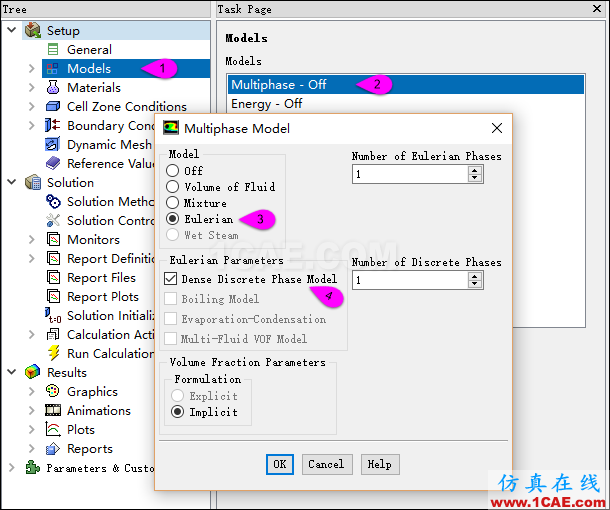

• 如下圖所示進行設置。

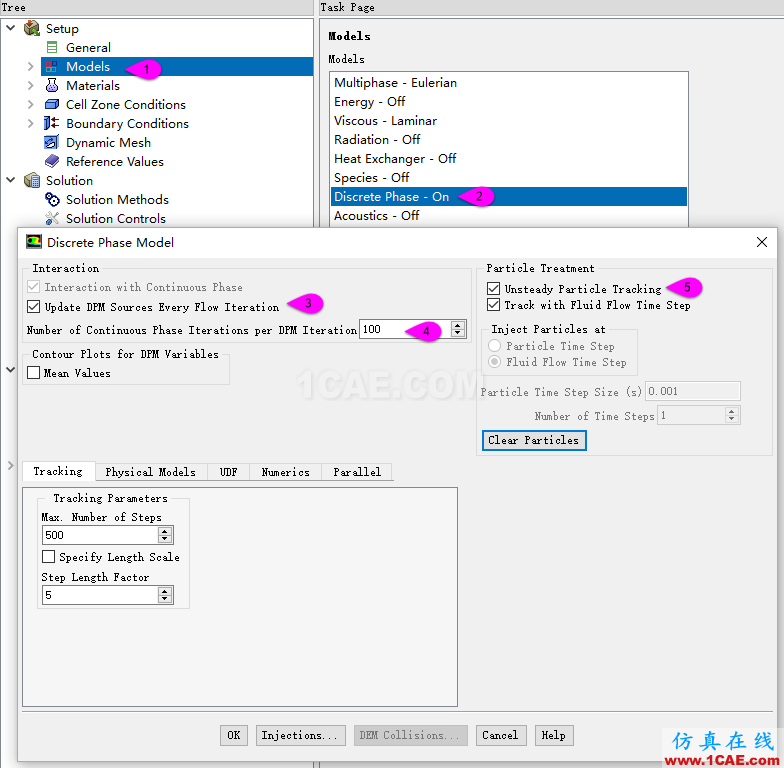

3.5 DPM設置

• 按如下圖所示進行設置,其他參數為默認



3.6 Injections設置

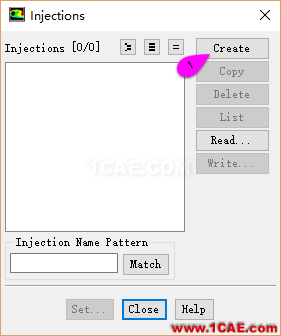

• 點擊DPM對話框下方的Injections…按鈕,在彈出的Incections對話框中點擊Create按鈕,如下圖所示。

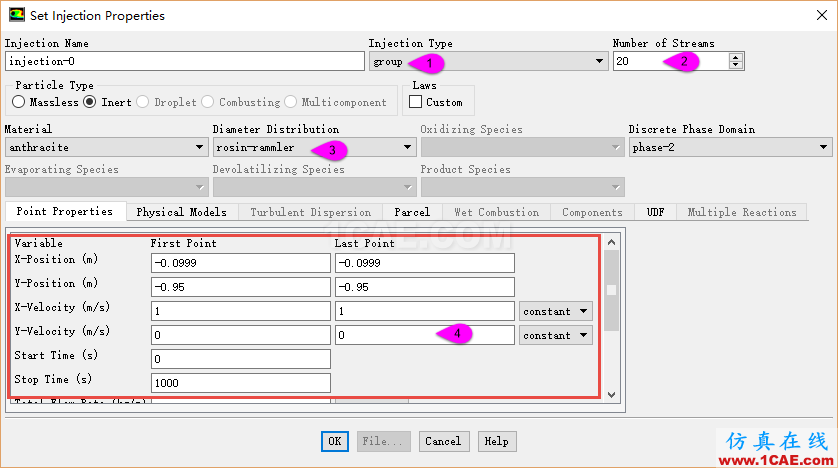

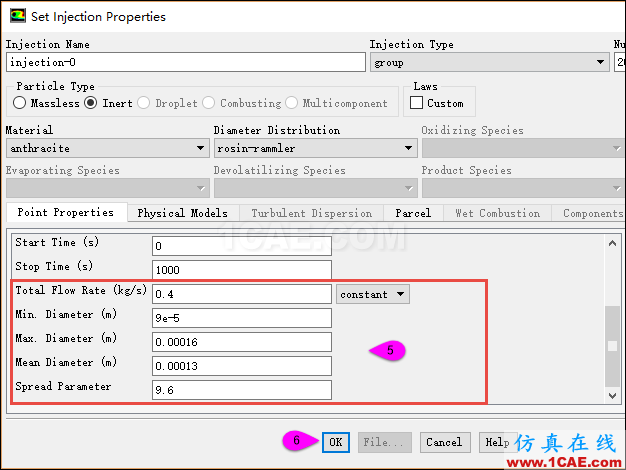

• 在彈出的對話框中進行如下圖所示設置。






3.7 Phase

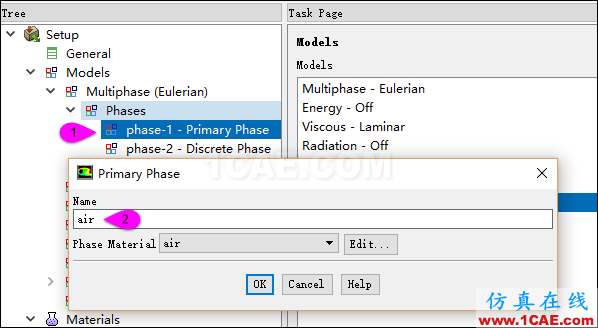

• 設置主相為air。如下圖所示進行設置。

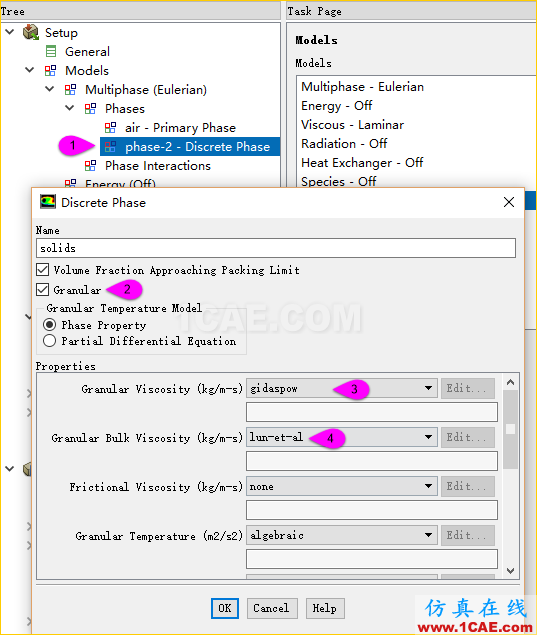

• 設置第二相。如下圖所示進行設置。



3.8 Materials設置

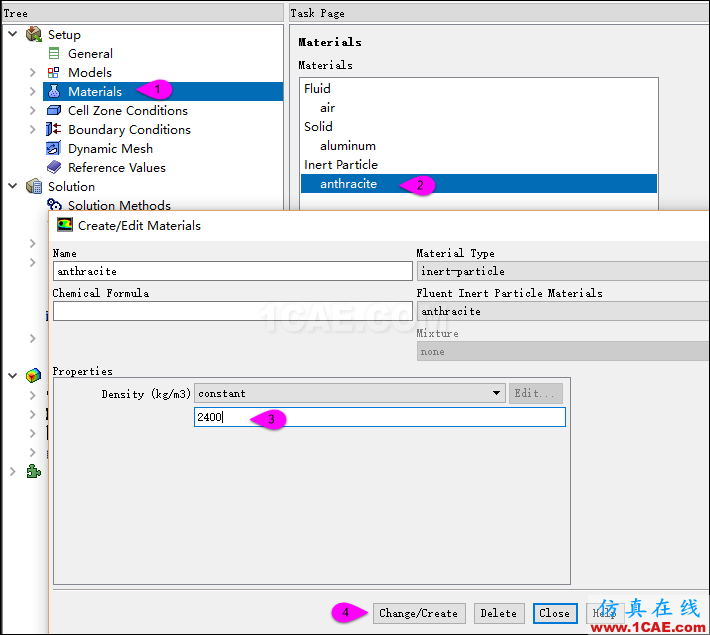

• 修改anthracite材料的密度為2400,如下圖所示進行設置。



3.9 Boundary Conditions

• inlet邊界

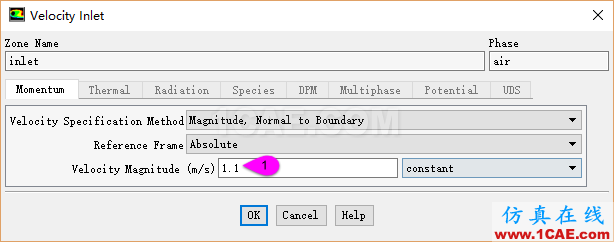

  • 選擇inlet邊界,phase下拉框中選擇air,點擊edit…按鈕,設置速度為1.1m/s

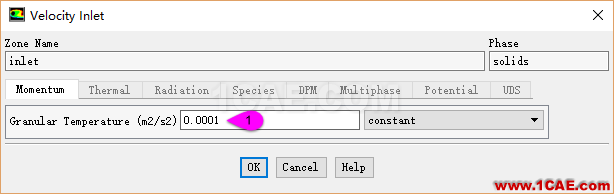

  • 切換phase下拉框選項為solids,點擊edit…按鈕,如下圖所示,設置Granular Temperature為0.0001



• outlet邊界

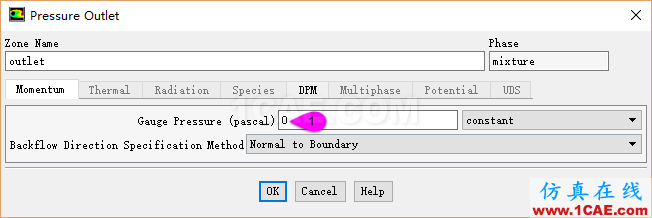

  • 設置Mixture相,如下圖所示進行設置

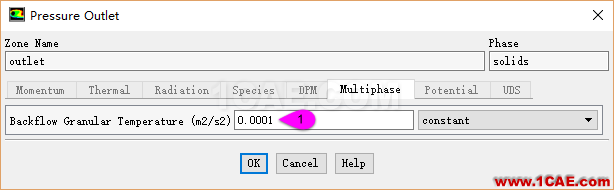

  • 設置Solids相,如下圖所示進行設置。

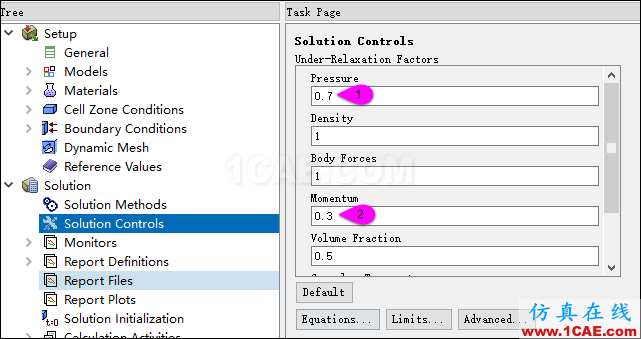

3.10 Solution Controls

3.11 initialization

直接初始化。

3.12 Calculation Activities

• 設置autosave Every 6000

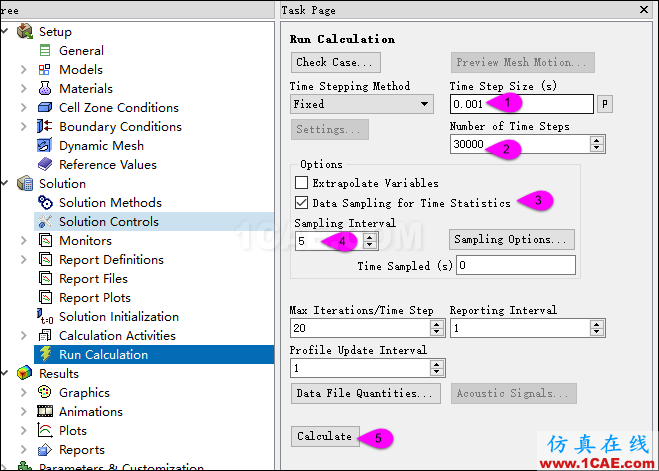

3.13 Run Calculation

• 進行計算
