EDEM-Fluent耦合模塊編譯

2017-01-10 by:CAE仿真在線來源:互聯網

> 本教程根據官方提供資料翻譯

1 系統要求

EDEM 2.7已安裝,且明確其安裝位置
Fluent 17.2已安裝,且可以從命令行啟動
設置環境變量FLUENT_INC,變量值為Fluent安裝路徑
已安裝Visual Studio 2013專業版,Express 2010或Community版本。其他的MSVS版本也許能夠工作,但并未測試。
Microsoft Visual Studio命令行形式可以從開始菜單中進入。使用“x64 Native Tools”

2 初始設置

解壓文件edem_coupling.rar
啟動MS Visual Studio命令行(即啟動VS2013 x64本機工具命令提示)

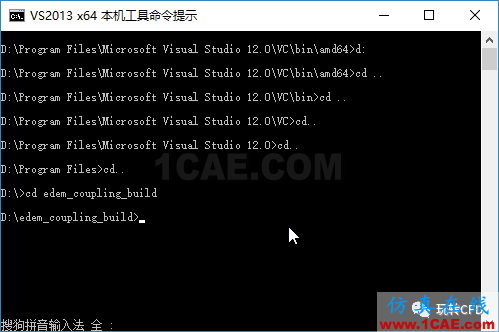

利用cd命令進入路徑edem_coupling_build

edem_coupling_build文件夾中包含四個子文件夾:
document:包含了接口編譯的文檔
tool:包含了一些用于編譯的python、linux shell及windows命令腳本
edem_cfd_adaptor_build:包含了一些需要編譯為EDEM CFD Adaptor的文件
lib_edem_coupling:包含了一些用于與EDEM連接的Fluent UDF庫文件
除此之外,還包含兩個文件:
load_edem_coupling.jou:該文件為Fluent腳本文件,用于在建立耦合案例時加載耦合腳本
README:一份關于edem_coupling_build的簡單說明

3 設置環境變量

在進行編譯之前,需要設置環境變量,這里已經提供了環境變量設置的命令。

進入tool文件夾,利用文本編輯器打開文件set_edem_env_vars.cmd

注意

修改圖中框選位置路徑,根據自己EDEM實際安裝路徑進行替換。

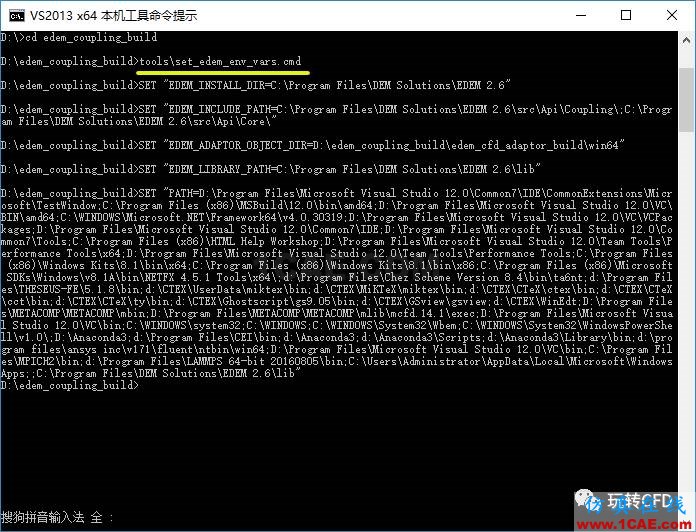

保存文件,并運行set_edem_env_vars.cmd
設置環境變量FLUENT_INC為Fluent安裝路徑。如設置為D:\Program Files\ANSYS Inc\v170\fluent

4 檢查Python是否安裝

一般情況下,ANSYS安裝文件夾中是帶有Python的,這里只需要將其路徑[C:\Program Files\ANSYS Inc\v162\commonfiles\
CPython\2_7_3\winx64\Release\python,根據不同的Ansys版本自行修改]添加到環境變量Path中即可。

5 編譯Adaptor文件

在命令行中,利用cd命令進入路徑edem_cfd_adaptor_build
運行命令
..\tools\compile_adaptor_objects.cmd

這一步操作時,有時候會出現找不到源文件的錯誤提示,此時需要檢查環境變量EDEM_INSTALL_DIR,多數情況下是EDEM_INSTALL_DIR環境變量有問題,若環境變量有誤或根本沒有,則需要修改或重新創建。

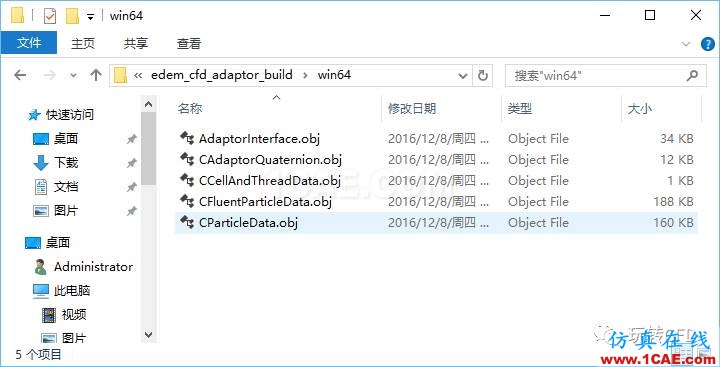

編譯成功后,會在edem_cfd_adaptor_build文件夾下生成新的文件夾win64,如圖所示

6 添加環境變量

手動添加環境變量(根據EDEM實際安裝路徑添加)

變量名	變量值
EDEM_ADAPTOR_OBJECT_DIR	D:\edem_coupling_build\edem_cfd_adaptor_build\win64
EDEM_INCLUDE_PATH	D:\Program Files\DEM Solutions\EDEM 2.7\src\Api\Coupling; D:\Program Files\DEM Solutions\EDEM 2.7\src\Api\Core
EDEM_LIBRARY_PATH	D:\Program Files\DEM Solutions\EDEM 2.7\lib

添加完畢后,關閉x64命令行界面,重新開啟一個新的x64命令行界面

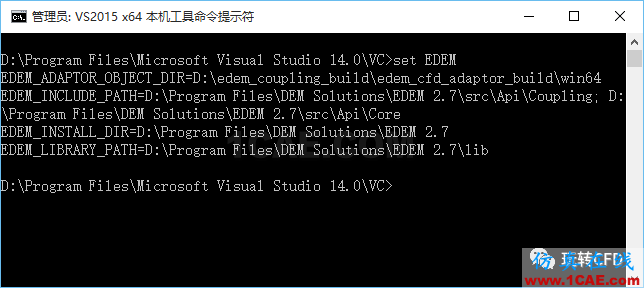

利用命令set EDEM檢查環境變量是否設置正確

7 編譯Fluent UDF

在X64命令行界面中,利用cd命令切換至路徑edem_coupling_build
將文件夾lib_edem_coupling\src中的所有文件拷貝到當前文件夾edem_coupling_build中

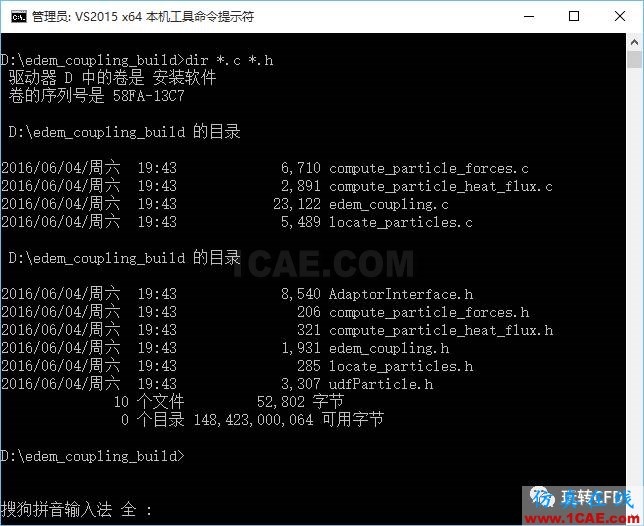

可利用命令dir *.c *.h查看這些文件,如下圖所示

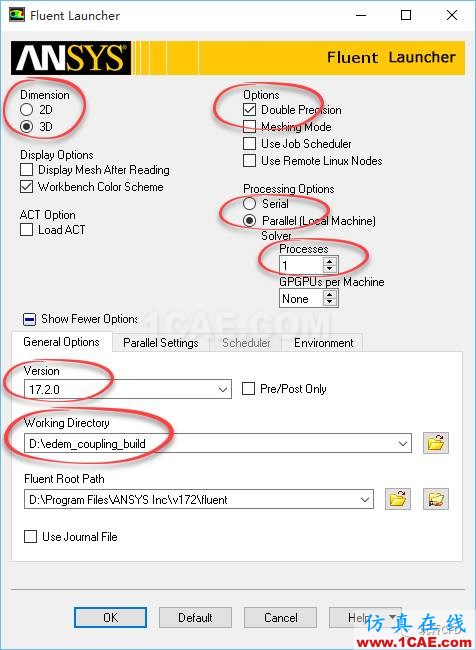

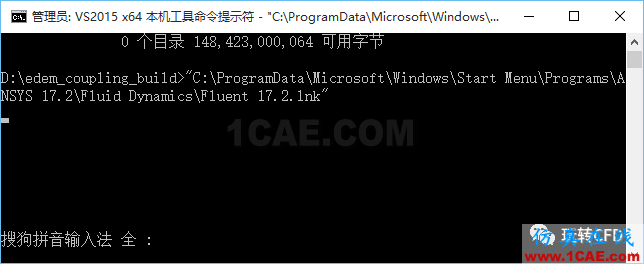

在命令行窗口中啟動Fluent
設置啟動參數

采用3D
采用雙精度
激活并行,只設置1個CPU
設置工作路徑為edem_coupling_build

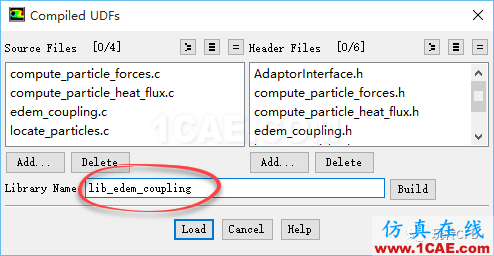

啟動Fluent后打開UDF編譯對話框, 添加源文件級頭文件,設置library name為lib_edem_coupling(建議用這個名字,因為lib_edem_coupling文件夾中放置了一些后面要用的scm文件,不用這名字的話,后面記得把此路徑下的lib文件夾拷貝過去),點擊Build按鈕進行編譯
此時會出現一些錯誤提示,有一些錯誤需要解決
利用cd命令進入路徑\lib_edem_coupling\win64\3ddp_host

可以看到文件夾中沒有dll文件。不過在3ddp_node文件夾中包含有l(wèi)ibudf.dll文件,因為計算節點并不需要耦合EDEM。

8 利用nmake重新編譯

nmake是微軟visual studio提供的make編譯工具,我們這里利用nmake重新編譯udf。

拷貝文件tools文件夾中的edem_win64_makefile_converter.py到3ddp_host文件夾中
若為ANSYS17.2版本,則運行命令
python edem_win64_makefile_converter.py 2.7

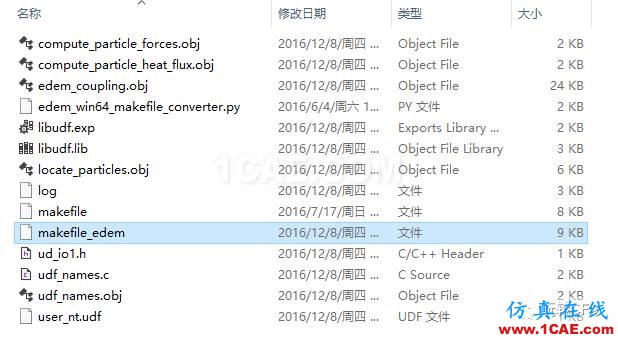

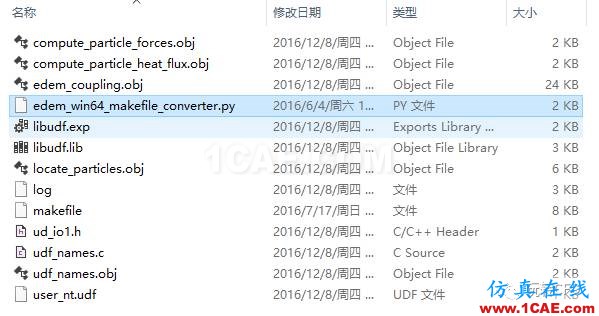

此時系統中多了一個makefile_edem文件。

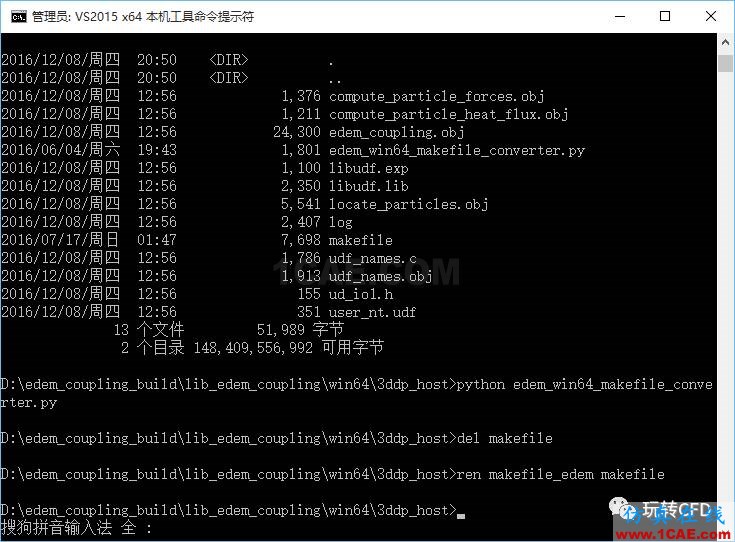

修改makefile_edem文件名為makefile。在修改之前要先刪除掉已有的makefile文件
del makefile ren makefile_edem makefile

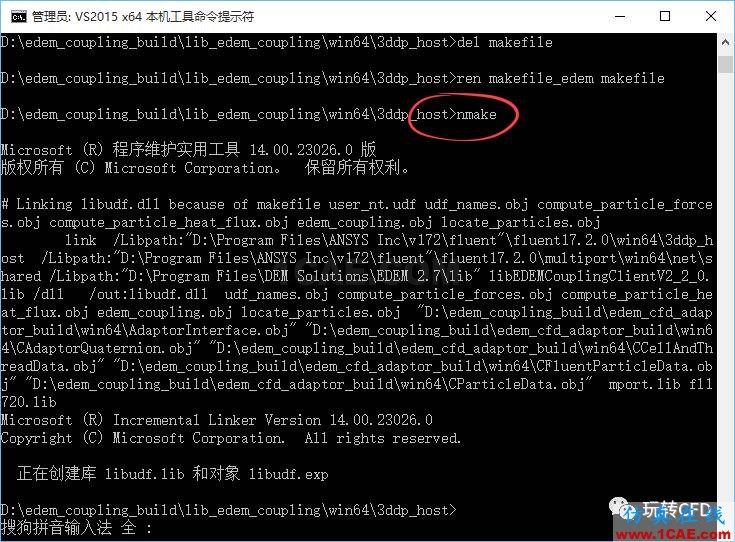

在此文件夾中運行nmake命令

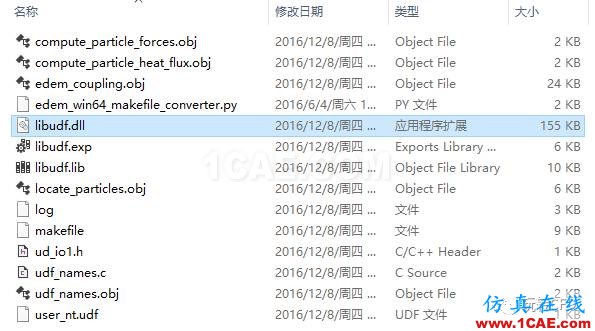

可以看到此時文件夾中有了新的libudf.dll文件

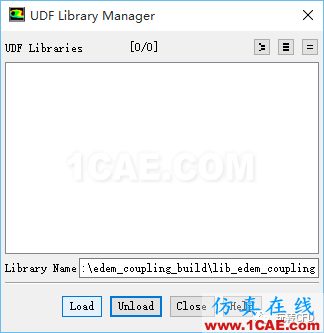

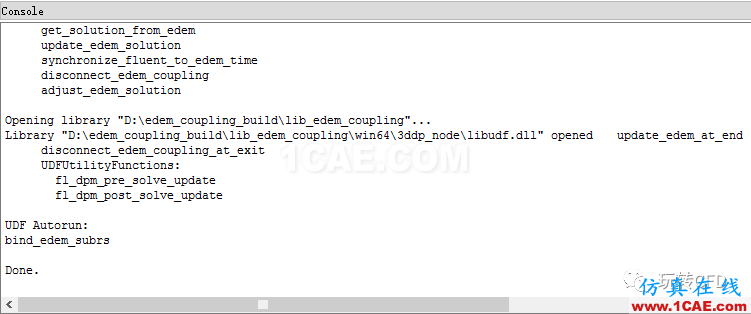

此時可以加載udf,可以看到UDF已經加載成功
