關于EDEM中快速填充一定區域的操作步驟簡介

2017-01-15 by:CAE仿真在線來源:互聯網

在實際的案例中我們經常會遇到一個模型或者一定的區域需要用大量顆粒填充形成一個顆粒群的情況,如果單純用手動模式挨個改變顆粒坐標來形成顆粒群的話,既費時又費力。今天介紹一種利用fluent中udf庫文件進行快速填充的方法,這種方法針對結構化網格適用性很強,可以很方便控制顆粒粒徑,而對于非結構化網格就相對很尷尬,粒徑不好控制。

基本操作思路:

1.建立模型,劃分網格。

2.Fluent加載udf庫文件,獲取網格坐標信息。

3.對網格坐標信息進行編輯,準備顆粒工廠dll文件。

4.Edem中進行快速填充。

下面以一個立方體為例進行操作說明:

本文利用ansys workbench進行建模,劃分網格。

操作1找到Mesh模塊,拖動到右側區域,然后雙擊Geometry模塊。

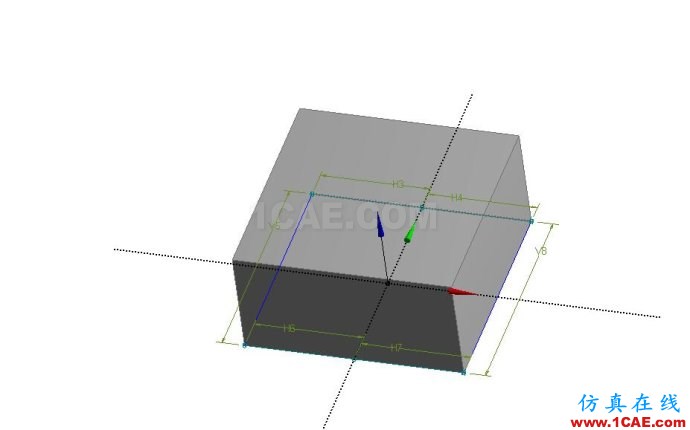

操作2建立一個40x40x20的立方體。之后保存,打開meshing模塊。

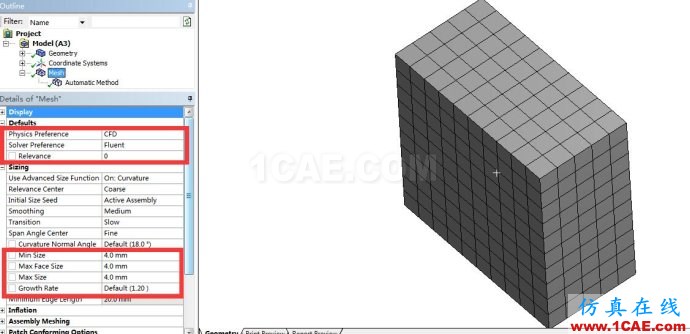

操作3meshing模塊中單機左側mesh,在下方明細表中選擇Fluent求解器,CFD特性,并設置最大、最小網格尺寸都為4mm,之后對模型進行自動網格劃分,生成結構網格,設置模型材料為fluid,導出msh文件。

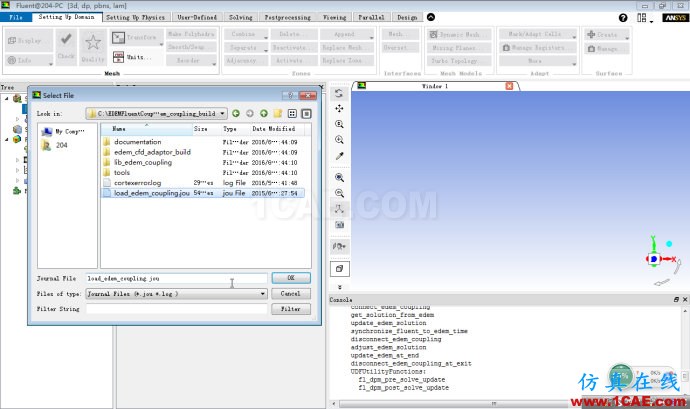

操作4打開fluent,依次選擇file-Read-Journal..,載入“l(fā)oad_edem_coupling.jou”(耦合2.0接口,耦合1.0接口依次選擇Define-User Defined-Fuctions-manage載入udf庫文件路徑。)

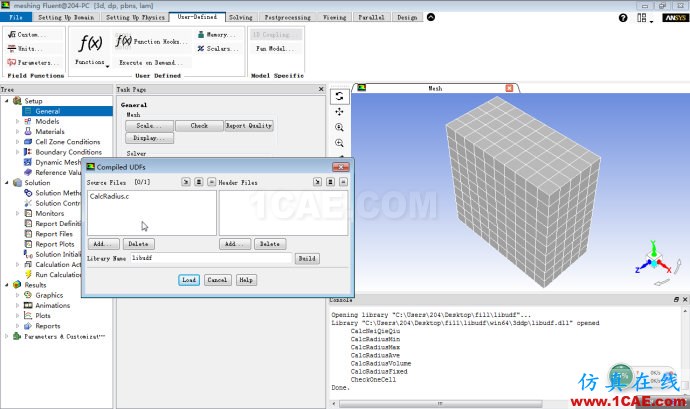

操作5讀入msh文件,并對.c的udf文件進行編譯。User-Defined –Functions-Compiled-add,載入CalcRadius.c文件,點Build,在信息提示窗口無錯誤提示下最后Load。

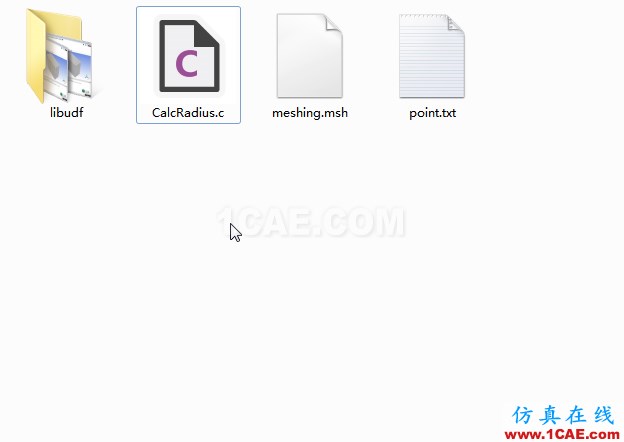

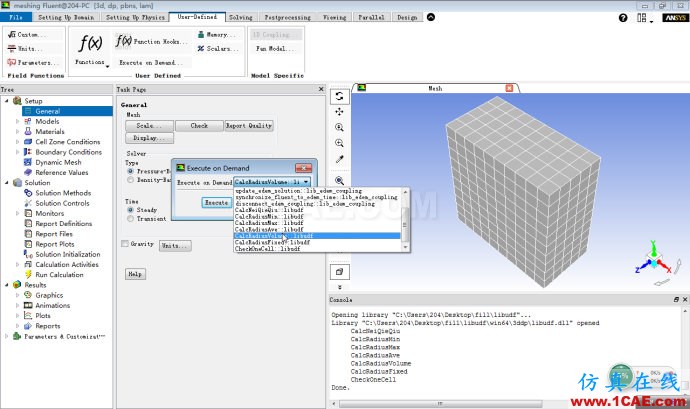

操作6在User-Defined面板點Execute on Demand,在彈出的窗口里選擇CalcRadiusVolume,執行后會在CalcRadius.c文件夾中生成一個point.txt文件,里面便是網格的坐標信息。如下圖。

操作7對point.txt文件里最后一列數字全部替換為1.(最后一列是顆粒粒徑比例)

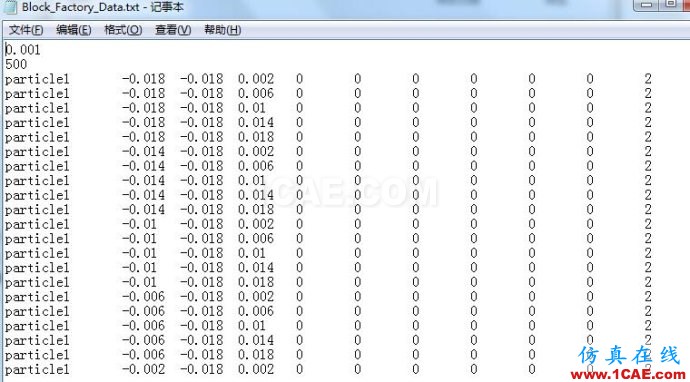

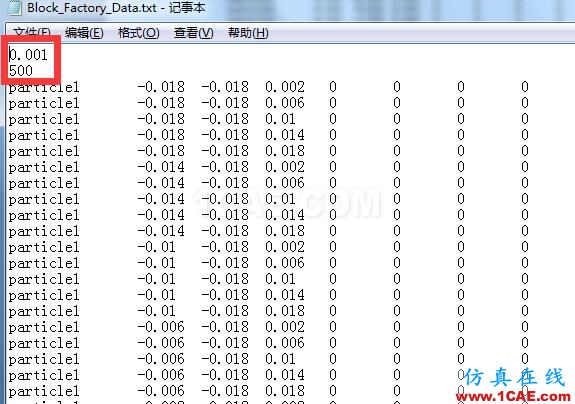

操作8將point.txt中的坐標信息拷貝在Block_Factory_Data.txt中,其中第一行是顆粒填充開始時間,第二行是總體的顆粒數量,也就是網格坐標信息數量。

操作9新建一個EDEM文件,在幾何體面板導入msh文件,在全局面板設置顆粒材料跟幾何體材料參數,在顆粒面板設置粒徑大小(半徑2mm),在顆粒工廠面板讀入Block_Factory_Data.dll文件。最后設置風格單元大小及時間步長進行計算,填充完成效果如上圖。

注:txt文件里顆粒名稱要與顆粒面板中設置的顆粒名稱相同。
