【小白的CFD之旅】10 敲門實例【轉發】

2017-01-18  by:CAE仿真在線  來源:互聯網

按黃師姐的說法,做好第一個案例很重要。第一個案例既可以幫助理解CFD的工作流程,還可以幫助熟悉軟件的操作界面。
黃師姐推薦的入門案例來自于ANSYS官方提供的培訓教程,是一個關于交叉管內流動混合的案例,涉及到流動及傳熱。

1.問題描述

兩個異徑管道相交,分別流入不同溫度的介質,利用FLUENT求解介質混合后的狀態。

2.案例目的

案例包含了利用FLUENT進行仿真計算的基本步驟。通過本案例可以學習的內容包括:

• 讀入計算網格
• 選擇并設置流體介質屬性
• 定義計算邊界條件
• 設置計算監測
• 進行仿真計算
• 計算后處理

2.FLUENT設置

2.1 導入網格

案例中并沒有包括幾何模型創建及網格劃分過程,因此案例從網格導入開始。

• 啟動FLUENT,啟動面板中進行如圖所示設置。
  • Dimension:選擇3D
  • Working Directory:選擇設置案例工作路徑


• Fluent啟動后,導入網格文件

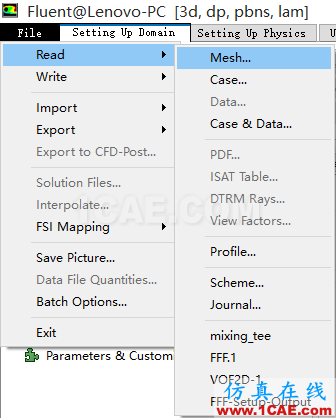

  • 利用菜單File|Read|Mesh…,在彈出的文件選擇對話框中選擇網格文件Mixing_tee.msh,選擇OK按鈕確認選擇



2.2 General設置

選擇模型樹節點General后,在其右側會顯示出General節點的設置面板,如圖所示。

圖中包含的按鈕及選項:

• Scale:縮放網格尺寸
• Check:檢查網格
• Report Quality:報告網格質量
• Diaplay:顯示網格
• Type
  • Pressure-Based:采用壓力基求解器
  • Density-Based:采用密度基求解器
• Velocity Formulation
  • Absolute:絕對速度
  • Relative:相對速度
• Time
  • Steady:采用穩態計算
  • Transient:采用瞬態計算
• Gravity:設置重力加速度
• Units:設置單位

• 1.Display
  導入網格后網格并不直接顯示在圖形窗口中,此時可通過樹形節點General中的設置面板中Dispaly按鈕顯示計算網格






• 2.模型Scale
  選擇模型樹節點General,之后選擇參數面板中的Scale…按鈕,在彈出的對話框中檢查計算域尺寸。如圖所示。

  查看圖中的Domain Extents,觀察計算域尺寸與要模擬的計算空間尺寸是否吻合,若不吻合的話,需要通過設置縮放因子對網格進行縮放。

• 3.Check網格
  點擊Check按鈕,軟件自動檢查網格并在文本窗口中顯示網格信息,包含計算域尺寸、網格體積統計、網格面統計等。如圖所示。

  比較重要的參數為minimum Volume,確保該參數值為正值。建議在讀入網格之后及網格縮放之后進行網格檢查工作

• 4.Report Quality
  點擊此按鈕輸出網格質量信息。如圖所示。根據網格形狀的不同,FLUENT輸出的網格質量評價指標也不相同。對于本案例,FLUENT輸出了三個參數:
  • Minimum Orthogonal Quality:最小正交質量
  • Max Ortho Skew:最大正交歪斜率
  • Maximum Aspect Ratio:最大長寬比

最小正交質量值范圍為0~1,最差為0,最好為1,一般情況下要求網格最小正交質量大于0.2;最大歪斜率取值0~1,越小越好。

• 5.采用Pressure-Based求解器
• 6.使用Absolute速度格式
• 7.采用Steady穩態計算
• 8.設置Units
  默認溫度單位為K,這里為方便起見設置溫度單位為℃。選擇按鈕Units..打開單位設置面板。如圖所示,選擇Quantities列表項temperature,在右側列表框中選擇單位為c。完畢后點擊Close關閉對話框。



  不管使用何種單位,FLUENT在求解時始終使用國際單位制,這里設置單位只是為了前處理設置方便。

2.3 Models設置

模型樹節點Models用于選擇并設置計算過程中所涉及的物理模型。如圖所示。

FLUENT提供的計算模型包括:

• Multiphase:多相流模型,用于模擬多相流現象。
• Energy:能量模型。當計算涉及到傳熱時需要激活能量模型。
• Viscous:粘性模型。如考慮湍流時需要在粘性模型中進行設置
• Radiation:輻射模型。當計算域中存在大的溫差需要考慮輻射效應時需要激活此模型
• Heat Exchanger:熱交換器。在計算域中構造換熱器模型
• Species:組分模型。當需要模擬組分?jǐn)U散或化學反應時需要設置此模型
• Discrete Phase:離散相模型。模擬計算域中的稀薄顆粒運動軌跡
• Solidification & Melting:凝固融化模型,模擬材料固液相變
• Acoustics:氣動聲學計算
• Eulerian Wall Film:歐拉液膜模型
• Electric Potential:電勢模型

本案例中涉及到傳熱及湍流,因此需要激活Energy及Viscous模型。

• Energy模型設置
  Energy模型不需要設置任何參數,只需要激活即可。


• Viscous模型設置
  激活Viscous后,選擇k-epsilon模型,在子模型選項中選擇Realizable,如圖所示。



注:由于案例較長,因此將其拆散為多篇

鄭重申明

• 本系列根據真實經歷改編,如有雷同實屬巧合,請勿人肉
• 轉載請務必保證文字完整

下載文中的msh文件
