【小白的CFD之旅】09 初識FLUENT【轉載】

2017-01-18  by:CAE仿真在線  來源:互聯網

按黃師姐的推薦,小白回頭查找起 FLUENT的資料來。通過網絡及圖書館查找相關資料,小白對于FLUENT有了基本的認識。

• FLUENT是一個CFD軟件包,目前隸屬于ANSYS公司
• 目前FLUENT的最新版本為Fluent17.0,包括在ANSYS安裝包內
• FLUENT軟件是ANSYS公司2005年收購于FLUENT公司,FLUENT公司開發的的最終版本為6.3,ANSYS收購后的第一個FLUENT版本為FLUENT12.0
• FLUENT軟件是市場占有率最高的通用CFD軟件
• FLUENT軟件可以在ANSYS Workbench中啟動,也可以以獨立軟件包形式啟動。在Workbench中啟動時,可以利用Mesh、ICEM CFD等模塊生成計算網格。
• FLUENT軟件包含Meshing模式及Solution模式。其Meshing模式為其老東家FLUENT公司的TGrid軟件,后來與FLUENT同時被ANSYS收購。

1 軟件安裝

FLUENT的安裝非常容易。由于其隸屬于ANSYS軟件包,因此需要通過ANSYS安裝包安裝,在安裝過程中選擇FLUENT。關于ANSYS的安裝,
可參考:ANSYS安裝。

2 軟件界面

FLUENT安裝完畢后,可以通過在ANSYS Workbench中選擇FLUENT模塊啟動,也可以通過開始菜單直接啟動FLUENT。

2.1 FLUENT17.0的工作界面

界面元素:

• 1.選擇模型維度,FLUENT可以計算二維模型和3維模型
• 2.顯示選項。Display Mesh After Reading激活此項則導入網格后顯示網格,否則不直接顯示;Workbench Color Scheme激活此項采用藍色漸變背景圖像窗口,否則采用黑色背景的FLUENT經典圖形窗口。
• 3.求解器選項。Double Precision為雙精度求解器,若不激活此項則采用單精度求解器;Meshing Mode為Meshing模式,若不選擇此項則采用SolutIon模式
• 4.并行設置。Serial為采用串行計算;Parallel為并行計算設置,激活此項后可以進行并行設置
• 5.版本選擇。若計算機中安裝了多個FLUENT版本,在此可以進行選擇。
• 6.激活此項則只利用FLUENT進行前后處理,不啟用求解器功能。
• 7.設置工作路徑。
• 8.設置FLUENT應用程序路徑。此選項一般不要改動
• 9.激活此項記錄Journal腳本文件,否則不記錄。

2.2 工作界面

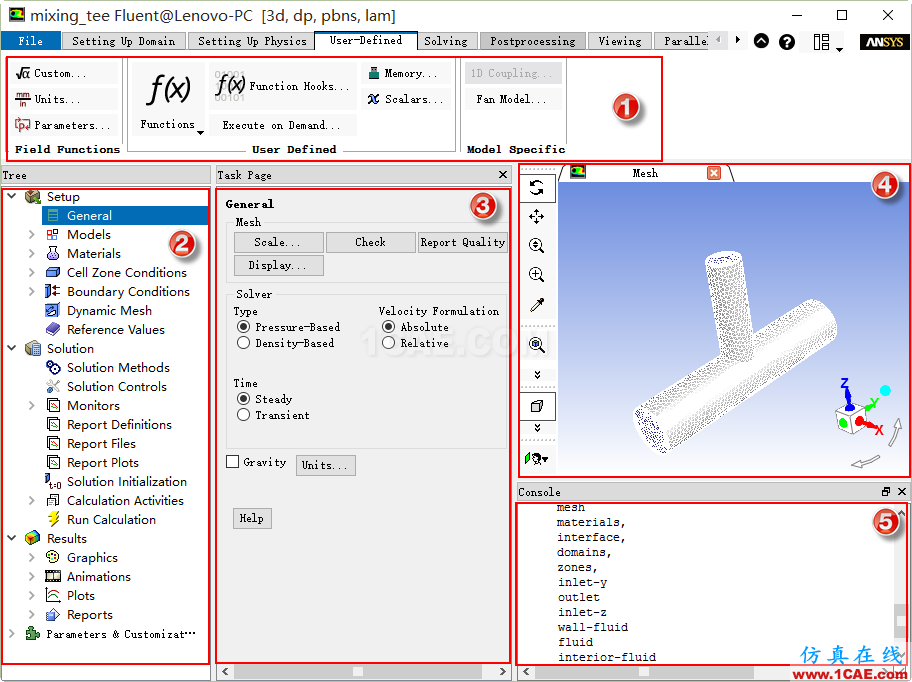

FLUENT的工作界面如圖所示。

圖中元素:

• 1.Ribbon菜單。17.0添加的新工具菜單。
• 2.樹形菜單。樹形節點從上至下以CFD工作流程設計。
• 3.設置面板。左側樹形節點對應的參數設置面板
• 4.圖形顯示窗口。
• 5.文本命令及消息輸出窗口

2.3模型樹菜單

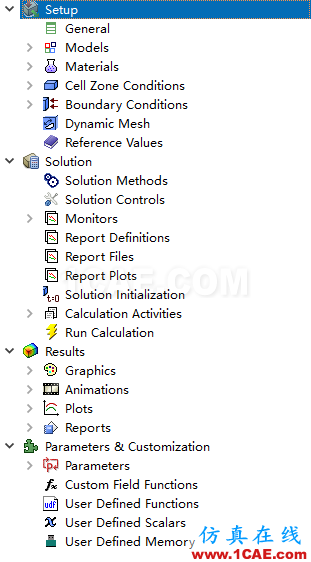

FLUENT主要工作界面為樹形菜單,如圖所示。

模型樹節點包括:

• Setup:前處理設置

  • general:一般設置。如設置時間項(瞬態或穩態)、求解器類型(壓力基或密度基)等
  • Models:設置物理模型。如設置湍流模型、多相流模型等
  • Materials:設置流體介質材料屬性
  • Cell Zone Conditions:設置計算域?qū)傩?
  • Boundary Conditions:設置邊界條件
  • Dynamic Mesh:設置動網格
  • Reference Values:設置參考值

• Solution:求解器設置

  • Solution Methods:求解算法設置,如各種離散算法的選擇
  • Solution Controls:求解控制參數設置,如各種亞松弛因子設置
  • Monitors:監視器設置
  • Report Definitions:定義計算過程中的報告輸出
  • Report Files:列出定義的報告文件
  • Report Plots:定義報告的輸出形式
  • Solution Initialization:計算初始化
  • Calculation Activities:定義求解中的參數,如定義自動保存、動畫輸出等
  • Run Calculation:計算設置

• Result:計算后處理

  • Graphics:顯示各種圖形,如云圖、矢量圖、流線圖等
  • Animations:顯示動畫
  • Plots:顯示各種線圖
  • Reports:顯示報告

• Parameters & Customizations:參數化及自定義列表

鄭重申明

• 本系列根據真實經歷改編,如有雷同實屬巧合,請勿人肉
• 轉載請務必保證文字完整

轉載:流沙
