作者:張志平 高級CFD工程師
這個項目是研究一個帶彈簧的閥門在不同的入口壓力下,水流量的變化。最終結果期望得到一個不同壓力下,水流量都能保持在一個比較穩定的值。
本項目是一個典型的流固耦合問題,水流壓力造成了閥體的運動,直至和彈簧的阻力相等。因此需要用Fluent來求解流體對閥體的壓力,需要用Ansys來求解彈簧的阻力,兩者耦合之后計算閥體的運動。
閥門結構和工作原理如下圖所示:

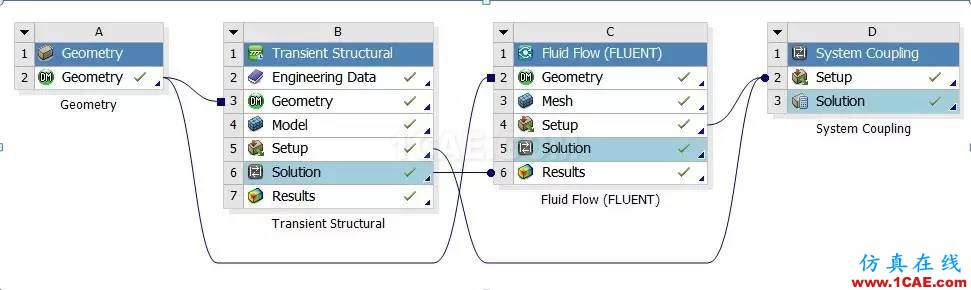

Workbench的流程圖如下圖所示:
計算結果見視頻:略
