Fluent后處理

2016-11-09  by:CAE仿真在線  來源:互聯網

利用 FLUENT 提供的圖形工具可以很方便的觀察 CFD 求解結果,并得到滿意的數據和圖形,用來定性或者定量研究整個計算。本章將重點介紹如何使用這些工具來觀察您的計算結果。

1 生成基本圖形

在FLUENT中能夠方便的生成網格圖、等值線圖、剖面圖,速度矢量圖和跡線圖等圖形來觀察計算結果。下面將介紹如何產生這些圖形。

一、生成網格圖

生成網格或輪廓線視圖的步驟

(1)打開網格顯示面板

菜單:Display –〉Grid...

圖 4-1  網格顯示對話框

(2)在表面列表中選取表面。點擊表面列表下的 Outline 按鈕來選擇所有“外”表面。如果所有的外表面都已經處于選中狀態,單擊該按鈕將使所有外表面處于未選中的狀態。點擊表面列表下的 Interior 按鈕來選擇所有“內”表面。同樣,如果所有的內表面都已經處于選中狀態,單擊該按鈕將使所有內表面處于未選中的狀態。

(3)根據需要顯示的內容,可以選擇進行下列步驟:

1)顯示所選表面的輪廓線,在圖 4-1所示的對話框中進行如下設置:在 Options 項選擇Edges,在 Edge Type 中選擇 Outline。

2)顯示網格線 ,在 Options 選擇 Edges,在 Edge Type 中選擇 ALL。

3)繪制一個網格填充圖形,在 Options 選擇 Faces。顯示選中面的網格節點,在Options 選擇 Nodes。

(4)設置網格和輪廓線顯示中的其它選項。

(5)單擊 Display 按鈕,就可以在激活的圖形窗口中繪制選定的網格和輪廓線。

二、繪制等值線和輪廓圖

生成等值線和輪廓的步驟:

通過圖 4-2 所示的等值線對話框來生成等值線和輪廓。

菜單:Display –〉Contours...

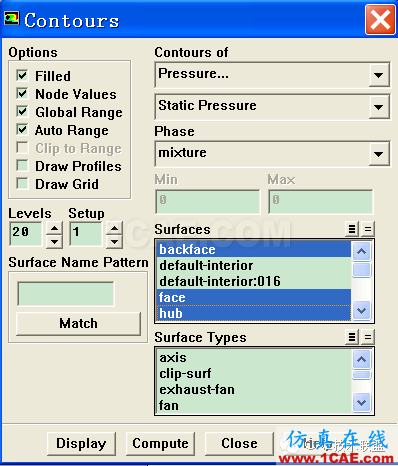

圖 4-2 等值線對話框

生成等值線或輪廓的基本步驟如下:

(1) 在 Contours Of 下拉列表框中選擇一個變量或函數作為繪制的對象。首先在上面的列表中選擇相關分類;然后在下面的列表中選擇相關變量。

(2) 在 Surfaces 列表中選擇待繪制等值線或輪廓的平面。對于2D情況,如果沒有選取任何面,則會在整個求解對象上繪制等值線或輪廓。對于     3D情況,至少需要選擇一個表面。

(3) 在 Levels 編輯框中指定輪廓或等值線的數目。最大數為 100。

(4) 如果需要生成一個輪廓視圖,請在 Option 中選中 Draw Profiles 選項。在輪廓選項對話框中(如圖 4-3),可以如下定義輪廓:

圖 4-3 輪廓選項對話框

1)在 Reference Value 中為輪廓設置“0 高度”參考值,并在比例系數(Scale Factor)中設置投影的長度比例因子。在定義的面上,任何節點值等于參考值(Reference Value)點都將被繪制在輪廓上。大于參考值(Reference Value)的點將被投影到定義面的前面。(按照投影方向(Projection Dir)中定義的方向)并且根據比例系數(Scale Factor)中的值進行縮放;小于參考值(Reference Value)中的數值的點將被投影到定義面的后面并進行縮放。

當需要顯示一個變量的變化時,如果變化值和變量值相比較小,采用比例系數參數可以用來產生較全面的輪廓。例如,當需要顯示溫度變化范圍為 300K 到 310K 的溫度輪廓時,如果我們采用默認的比例系數(以絕對溫度 310K 為基數)繪制溫度輪廓,那么 10K 的變化在圖中很難顯示出來;為了產生一個較完善的輪廓,可以將參考值(Reference Value)設置為 300并設置比例系數(Scaling Factor)為5 來放大 10K 范圍在輪廓上的顯示大小。這樣就能夠詳細的觀察到 10K 范圍的變化。在隨后的輪廓顯示中,溫度為 300K 位處于基準線,而其它數據在顯示時,首先將減去300,并將其差值繪制在輪廓上。因而,輪廓上的圖像只顯示了相對于 300K 的溫度變化。

2)設置輪廓的投影方向(Projection Dir.)。如果是 2D 圖形,例如,在求解對象上的壓力等值線可以按 z 方向進行投影來形成一個煙絲圖(carpet plot),或者對 y 方向速度等值線沿 y 方向的切片進行投影形成一系列的速度輪廓圖。

(3)點擊 Apply 按鈕關閉輪廓選項對話框。

(4)設置等值線和輪廓選項對話框中的其它選項。

(5)點擊顯示(Display)按鈕在激活的圖形窗口中來繪制指定的等值線和輪廓。

顯示的結果將包含選定變量的指定的等值線和輪廓的指定數目,同時并將其值量級的變化范圍在最小和最大區域按照增加的方式進行顯示。

三、繪制速度向量圖

除了等值線圖與輪廓圖,另一種經常用到的結果處理圖為在或選中的表面上繪制速度向量圖。默認情況下,速度向量被繪制在每個單元的中心(或在每個選中表面的中心),用長度和箭頭的顏色代表其梯度(圖 4-4)。包括幾個向量繪制設置參數,可以用來修改箭頭的間隔、尺寸和顏色。注意在繪制速度向量時總是采用單元節點中心值;不能采用節點平均值進行繪制。

生成速度向量圖的步驟:

(1)可以通過速度向量對話框來生成速度向量圖

菜單:Display –〉Velocity Vectors...

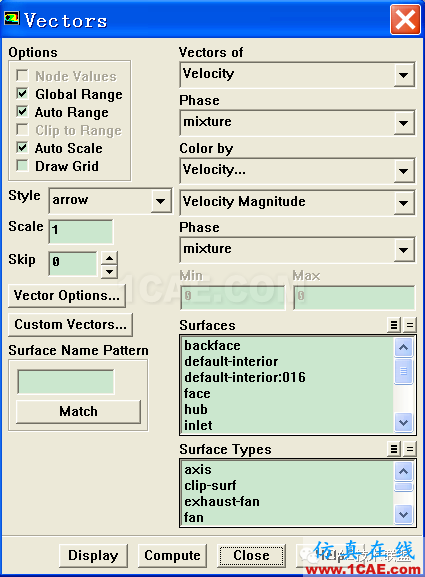

圖 4-4 速度向量對話框

(2)在 Surfaces 列表中,選擇希望繪制其速度向量圖的表面。如果希望顯示的對象為整個求解對象,不要選擇列表中的任一項。

(3)設置速度向量對話框中的其它選項。

(4)單擊 Display 按鈕在激活的窗口中繪制速度向量圖。

四、顯示軌跡

軌跡被用來顯示求解對象的質量微粒流。粒子由在 Surface 菜單中定義的一個或多個表面中釋放出來?，F(xiàn)形或楔行面經常被使用(參考線形和楔形面)。

產生軌跡的步驟:

(1)可以通過軌跡線對話框來完成軌跡的生成 (如圖4-5).

菜單:Display –〉Path Lines...

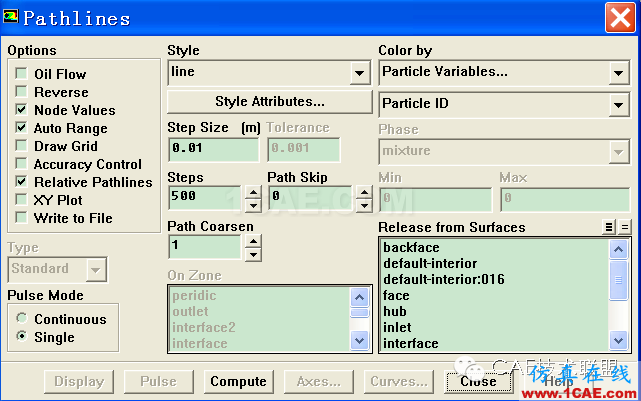

圖4-5 軌跡線對話框

(2)在 Release From Surfaces 列表中選擇相關平面。

(3)設置 Step size 和 Steps 的最大數目。Step Size 設置長度間隔用來計算下個各微粒的位置。(注意當一個微粒進入/離開一個表面是其位置通常由計算得到;即便指定了一個很大的Step Size,微粒在每個單元入口/出口的位置仍然被計算并被顯示)。Steps 設置了一個微粒能夠前進的最大步數。當一個微粒離開求解對象并且其飛行的步數超過該值時將停止。如果希望微粒能夠前進的距離超過一個長度大于  L的求解對象,一個最簡單的定義上述兩個參數的方法是是 Step Size 和 Steps 的乘積應該近似等于 L。

(4)設置軌跡線對話框中的其它選項。

(5)擊 Display 按鈕繪制軌跡線,或者單擊 Pulse 按鈕來顯示微粒位置的動畫。在動畫顯示中 Pulse 按鈕將變成 Stop 按鈕,可以通過單擊該按鈕來停止動畫的運行。

五、顯示掃過面(sweep surface)結果

掃過面用來檢查計算域的網格,等值線,向量等而無須創建相應的面。

1.生成掃過面步驟

(1) 打開掃過面面板。

菜單:display->surface

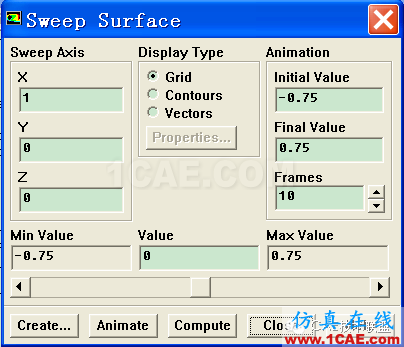

圖 4-6 掃過面面板

(2)指定掃過面的基準軸,用來選擇方向(x,y,z)。

(3)點擊計算(Compute)更新最大最小值。

(4)在顯示方式中(display type)指定顯示方式,網格、等值線或者向量。

(5)拖動滑動條,觀察數據。

(6)如果希望保存現有面數據,可以點擊生成按鈕,生成面。

2.動態掃過面顯示

觀察動態掃過面的步驟如下:

(1)指定軸。

(2)在動畫(animation)選項中,輸入要動態顯示的起始值(initial value)和結束值(finalvalue)。

(3)指定動畫禎數。

(4)點擊動態(animate)按鈕。

2 調整圖形顯示方式

生成基本圖形后,有許多種方法來調整圖形的顯示。經常用到的包括如下幾種:

1. 圖形的重疊顯示,2. 輸入標題和注釋,3. 改變圖形渲染方式。

一、圖形的重疊顯示

圖形的重疊顯示可以用來在一幅圖表中顯示不同的基本圖表,可以把等值線圖和矢量圖一起顯示,這樣更容易觀察數據的變化。圖形的重疊顯示步驟非常簡單,只要打開重疊顯示功能,在場景菜單中選擇重疊就可以了。

菜單:display->scene

一旦激活了重疊選項,后面所生成的所有圖形都會在圖形窗口中重疊顯示,要想生成不重疊的圖形必須首先確保沒有選中重疊選項。

二、輸入標題和注釋

Fluent 生成的圖形在默認情況下都包含有標題,用來顯示計算的主要數據,例如時間,模型等等。如果希望改變標題的內容、大小、顏色等,可以用用文本命令或者顯示面板來完成。

1.使用/不使用標題和色彩范圍

可以選擇不顯示標題,只要在顯示面板選項中確定標題項不被選擇就可以了。

菜單:display->options

注意可以用文本命令進行標題的修改。命令為:

Display->set-〉windows->text 修改文本文字

Display->set->windows->scale->修改大小

2. 修改標題

輸入命令 display->set->title,就可以輸入標題了。注意必須用雙引號(“”)把標題包起來,否則會提示無效。

3. 使用/不使用軸線

只要在顯示選項面板中不選擇該項就可以了。

菜單:display->options

4. 添加注釋

有兩種添加注釋的方法,可以用鼠標注釋方法和用注釋面板。

(1)用注釋面板添加注釋

菜單:display->annotate

1.選擇字體,大小,顏色。

2.輸入文字

3.點擊添加。

(2)用鼠標注釋功能添加

首先需要在鼠標按鈕面板中設定一個按鍵為注釋鍵。然后用定義的注釋鍵在圖形中點擊希望注釋的位置,會出現一個光標便可以輸入注釋了。

(3)編輯存在注釋

一旦添加注釋,便可以用注釋面板或者鼠標注釋功能修改注釋的字體,顏色等。

三、修改圖形渲染方式

根據所計算的流場幾何形狀和圖形硬件和軟件的不同,可以修改圖形渲染方式。

菜單:display->options,打開顯示選項面板。

1.可以調整的參數包括:

(1)線寬,默認為 1 個像素。

(2)點符號:默認情況下用“+”號代表點,可以在下拉菜單中選擇不同的樣式。

(3)動態線框:當用鼠標調整顯示時,會出現一個動態線框。

(4)雙倍緩存:可以極大地減少顯示器的不平穩。

(5)外部面顯示選擇:可以選擇不顯示外壁面。

(6)移動時隱藏線:推薦在 3D 時選擇該項。

2.顯示設備信息

可以點擊顯示選項中的信息選項查看顯示設備驅動程序和計算機適配器信息。

3 構建場景

當生成了某種視圖以后,往往需要調整其參數來增強圖形的效果。這些調整可以在視圖描述面板中完成

菜單:display->scene

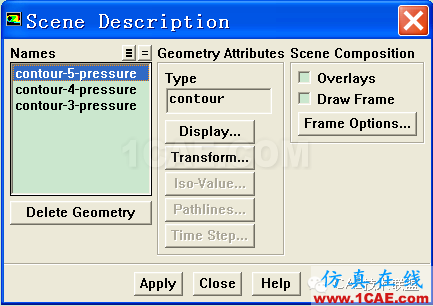

圖 4-7 視圖描述面板

一、選擇操作對象

為了使圖中的對象進行操作,必須首先選擇對象,使其成為當前的工作對象。對象的選擇非常簡單,只要在名稱列表中選擇就可以了。可以選擇一個或者多個對象同時進行操作。

二、改變對象顯示方式

為了增強圖形的顯示效果,可以改變對象的顏色、可視性以及視圖中其他對象的參數來達到目的。例如,如果想顯示一個復雜問題的全部網格,可以選擇隱藏部分網格而達到突出邊界等部分網格的目的。這些功能都可以在顯示屬性面板中完成(display propertiespanel)。

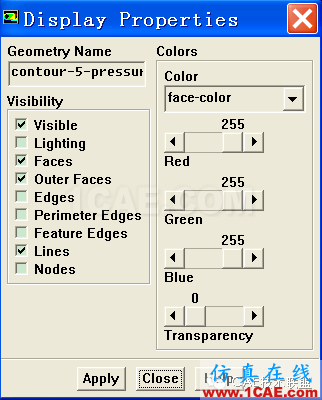

圖 4-8 顯示屬性面板

三、移動場景中的對象

在構建場景時,往往需要把某些對象從初始位置移動以突出顯示效果。要完成這種操作也非常簡單,只要選擇好移動對象,然后在移動面板中輸入合適的位移距離,或者旋轉等其他參數就可以了。位移面板如圖4-9所示。

圖 4-9 移動面板

4 動畫技術

在 Fluent 軟件中可以生成關鍵禎動畫,通過把靜態的圖像轉化為動態的圖像,可以大大加強結果的演示效果。動畫的創建需要在動畫面板中完成。圖4-10。

菜單:display->scene animation

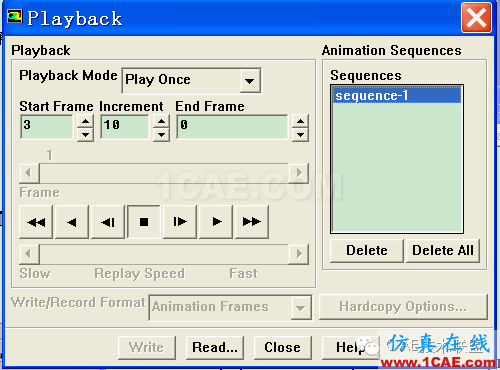

圖 4-10 動畫面板

另外利用求解動畫面板(solutions animation panel)還可以創建時間步動畫。

一、動畫的創建

創建關鍵禎動畫的步驟如下:(最多 3000 禎)。

1.輸入禎數。

2.選則需要的關鍵禎?？梢园ú煌暯堑挠^察。

3.選擇關鍵禎的時間。

4.利用關鍵禎構成動畫。

5.可以回放檢查效果,滿意后選擇保存。

二、動畫的保存

動畫創建完成后可以進行保存方便以后的查閱和結果的展示,Fluent 支持四種動畫格式:動畫文件(Fluent 專用)、硬拷貝文件,保存動畫的每一禎、MPEG 文件、Video 文件。

1.動畫文件

該種文件只可以被 Fluent 軟件識別和讀取數據,特點是文件小,不失真。

2.硬拷貝文件

改種文件把動畫的每一禎生成一個圖像,可以為不同的圖像格式(例如jpg,bmp 和 tiff 格式)。生成硬拷貝動畫文件的步驟如下:

1.在面板中的 write/record format 中選擇硬拷貝(hard copy).

2.在硬拷貝選項中設定圖像參數。

3.在動畫面板中點擊寫開始保存文件。

三、 讀取動畫文件

動畫文件的讀取非常方便,首先單擊動畫面板中的讀取按鈕,會打開選擇文件面板(selece file dialog panel),只要選擇目標文件便可以打開動畫文件。

5 繪圖類型

一、XY 曲線圖

XY 曲線由線或者數據點構成。理論上所有的變量可以用該功能繪制曲線。另外,甚至可以讀入由其他軟件生成的數據文件來比較計算結果。

1、 計算數據 XY 曲線繪制

生成 XY 曲線步驟:

(1)打開計算結果 xY 曲線面板(所露體 XY 曲線面板)。如圖 4-11。

菜單:plot->XY plot

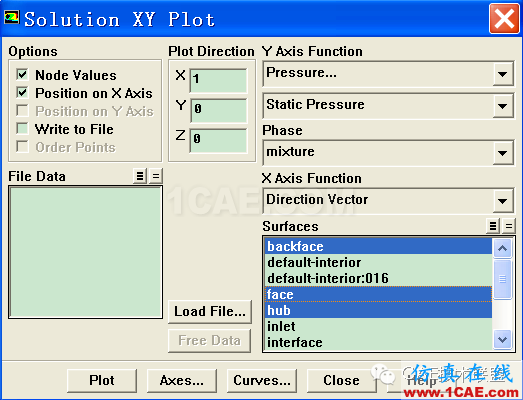

圖 4-11 計算結果 XY 曲線面板

(2)選擇繪圖變量。

(3)選擇繪圖方向

(4)選擇繪制曲線的表面。

(5)單擊 plot 按鈕,繪制曲線。

2.XY 曲線格式

由 Fluent 軟件生成的 XY 曲線文件包含如下信息:

1.曲線名稱、

2.坐標系名稱

3.曲線變量與成對數據點

二、柱狀圖

柱狀圖由柱狀圖的高低代表數據的頻率。可以對柱狀圖添加注釋

柱狀圖可以在圖形窗口中顯示或者在對話窗口中顯示。柱狀圖的橫坐標為變量的值,縱坐標為是占總網格數的百分比。

1、 計算數據柱狀圖繪制

生成柱狀圖步驟:

(1)打開計算結果柱狀圖面板。如圖 4-12。

菜單:plot->histogram…

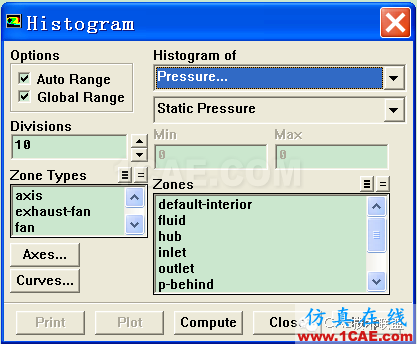

圖 4-12 求解柱狀圖面板

(2)選擇標量。

(3)設定數據間隔點,默認情況下為十個間隔。

(4)設定曲線格式。

(5)單擊 plot 按鈕,生成圖表。

2.柱狀圖參數

除了前面提到的軸線和曲線屬性,唯一還可以進行調整的參數便是柱狀圖的次范圍。

(1)為柱狀圖設定范圍

在默認情況下,柱狀圖的繪制范圍為全部的變量值,如果希望只繪制較小的范圍,可以手工限定范圍。

要想手工設定范圍,首先要首先除掉面板中的自動范圍(auto range)。然后就可以編輯范圍的最大最小值,要顯示默認的范圍,只要點積極宋(compute)按鈕就可以了

三、修改坐標軸屬性

可以通過修改 XY 曲線和柱狀圖的坐標軸格式來調整圖表的標題,尺寸,范圍,數目,主要尺寸和最小標尺。對于每一種曲線,XY 曲線,殘差曲線,和柱狀圖,都可以在坐標軸(axes panel)面板中設置坐標軸格式,如圖 4-13。

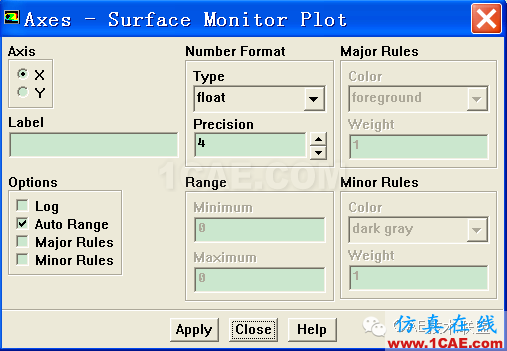

圖 4-13 坐標軸面板

要打開坐標軸面板,可以單擊繪圖窗口中的坐標軸按鈕就可以了。

四、 修改曲線特性

XY 曲線與直方圖中的曲線可以綜合。使用任何 Fluent 軟件提供的線形和符號?？梢杂们€面板(cureve panel)修改曲線的樣式、寬度、顏色、符號、尺寸、符號顏色等屬性。面板如 4-14。

圖 4-14 曲線面板

由于曲線屬性的設置與 Excel 電子表格中的設置基本一樣,這里不一一介紹其用法。打開曲線面板的程序為在各種繪圖面板

五、計算報告

在后處理過程中,可以利用 FLUENT 提供的工具計算邊界上或內部面上各種變量的積分值,可以計算的項目包括邊界上的質量流量、邊界上的作用力和力矩、流場變量的平均值和質量平均值,并可以設置無量綱系數的參考量、計算幾何體的投影面積、繪制幾何數據和計算數據的柱狀圖,最后可以打印或者以文件形式保存一個包括模型參數、邊界條件和求解參數設置等信息在內的簡要報告。

1、 生成通量報告步驟

生成通量報告的步驟非常簡單,只需要使用 Flux Reports(通量報告)面板便可以生成邊界上的質量流量、熱流量或者輻射換熱量。流量報告面板(如圖 4-15 所示)可以用下列菜單命令啟動:

菜單:Report->fluxes

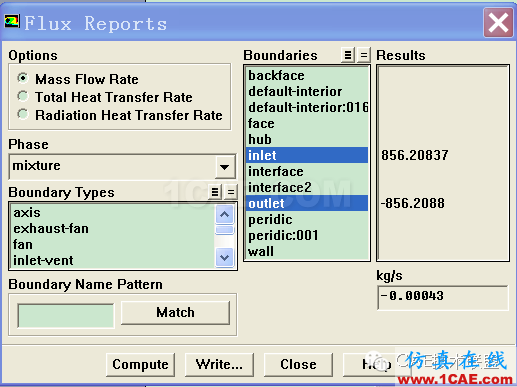

圖 4-15 Flux Reports(通量報告)面板

生成報告步驟如下:

1.從 Options(選項)中選擇計算變量:Mass Flow Rate(質量流量)、Total Heat TransferRate(總的熱流量)或 Radiation Heat Transfer Rate(輻射換熱量)。

2.在 Boundaries(邊界)列表中選擇目標邊界。

3.單擊 compute(計算)按鈕,在 Results(結果)列表框中將顯示所選擇邊界區域的流量計算結果,并且在 Results(結果)列表框下面的窗體中顯示參與計算的所有區域流量的和。

2、 邊界上作用力的計算

在 FLUENT 中可以計算和報告指定方向上的作用力和以指定點為參考點的力矩。該功能可以用來計算升力系數、阻力系數、力矩系數等。

使用 Force Reports(作用力報告)面板,可以算出某個邊界在指定方向上受到的作用力,或繞指定點的力矩,如圖4-16所示。啟動這個面板的菜單操作如下:

菜單:Report->Forces

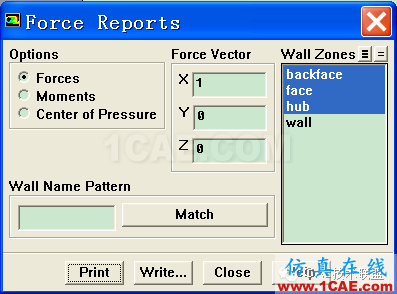

圖 4-16 Force Reports 面板

生成作用力報告的具體步驟如下:

1.在 Options(選項)下選擇 Forces(作用力)或 Moments(力矩)設定計算內容。

2.若選擇生成作用力報告,則需要在 Force Vector(作用力矢量)中指定作用力方向的 X、Y 和 Z 分量;若選擇生成力矩報告,則需要在 Moment Center(力矩中心)中指定力矩中心的 X、Y 和 Z 坐標。

3.在 Wall Zones(邊界區域)列表中選擇需要計算力和力矩的邊界。

類似于邊界流量報告中的選擇方法,如果需要選擇多個邊界區域,可以用邊界名稱樣式(Wall Name Pattern)選擇。

4.單擊Print(輸出)按鈕。在操作臺窗口(文本窗口)中將顯示出對于已選擇的邊界沿著指定方向的作用力矢量或繞指定力矩中心的壓力、粘性力、合力或力矩,以及壓力系數、粘性力、合力或力矩的系數。在報告末尾是所有指定邊界上的力和力矩及與它們相關的系數。

3、 計算投影面積

可以用 Projected Surface Areas(投影面積)面板(見圖 4-17)計算指定的面沿 X、Y或 Z 軸方向(例如在 YZ、XZ 或 XY 平面上)的投影面積。啟動這個面板的菜單操菜單:Report -> Projected areas

計算投影面積的過程如下:

1.選擇投影方向(X、Y 或 Z)。

2.在 Surfaces(表面)列表中選擇準備計算其投影面積的面。

3.設置 Min Feature Size(最小特征尺寸),用來指定面中最小的幾何構形的長度(如果用戶不能確定最小的幾何特征的尺寸,也可以使用軟件中設定的缺省值)。

4.單擊 Compute(計算)按鈕,面積值將出現在 Area(面積)框和控制臺窗口中。

5.為了改善面積計算的精確度,用戶可以降低 Min Feature Size 到原來值的一半再計算。重復這個過程直到計算出的面積值不再改變。注意不要調整得過小,因為那樣會占用大量的內存。

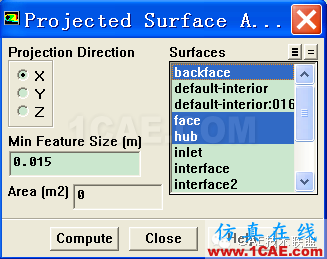

圖  4-17 Projected Surface Areas(投影面積)面板

需要注意的是,這項計算僅在三維情況下可以使用。

4、 表面積分

使用 Surface Integrals(面積分)面板(如圖 4-18),可以獲得一份含有表面面積、質量流量、變量積分、變量流量、加法和、面最大值、面最小值、節點最大值、節點最小值,或質量加權平均、面積加權平均、單元面平均和頂點平均等變量的平均值等數據在內的計算報告。啟動該面板的菜單操作如下:

菜單:Report -> Surface Integrals

生成報告的步驟如下:

1.在 Report Type(報告類型)中選擇 Area(面積)、Integral(積分)、Area-Weighted Average(面積加權平均)、Flow Rate(變量流量)、Mass Flow Rate(質量流量)、Mass-Weighted Average(質量加權平均)、Sum(加法和)、Facet Average(單元面平均)、Facet Minimum(單元面最小值)、Facet Maximum(單元面最大值)、Vertex Average(節點平均值)、Vertex Minimum(節點最小值)或 Vertex Maximum(節點最大值)等準備計算的參數。

2.如果需要計算的是面積或質量流量報告,則忽略此步,直接進入下一步。否則在Field Variable(流場變量)中選擇用戶在表面積分中準備使用的場變量:首先在上面的下拉列表中選擇變量的種類,然后在下面的下拉列表中確定最終計算的變量。

3.在 Surfaces(面)列表中選擇表面積分所使用的面。如果準備選擇幾個類型相同的面,可以通過在 Surface Types(面類型)中選擇面類型來實現——所有屬于被選定類型的面將被自動選擇。如果某個面已經被選擇的話,則該操作將對取消對它的選擇。

當然對于面的選擇也可以使用 Surface Name Pattern(面名稱樣式)進行。

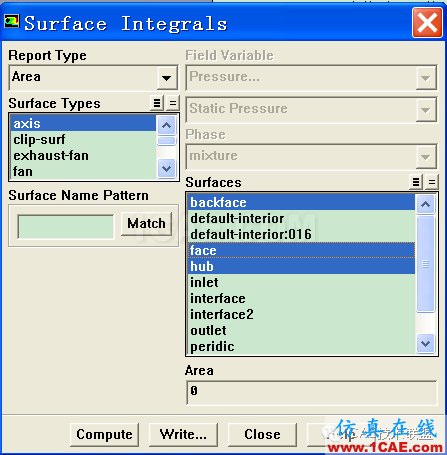

圖 4-18 面積分(Surface Integrals)面板

4.單擊 Compute(計算)按鈕。根據用戶選擇的不同,結果顯示欄上方的名稱將調整為 Area(面積)、Integral(積分)、Area-Weighted Average(面積加權平均)、Flow Rate(變量流量)、Mass Flow Rate(質量流量)、Mass-Weighted Average(質量加權平均)、Sum(加法和)、Facet Average(單元面平均)、Facet Minimum(單元面最小值)、FacetMaximum(單元面最大值)、Vertex Average(節點平均值)、Vertex Minimum(節點最小值)或 Vertex Maximum(節點最大值)等。

5、 體積分

使用 Volume Integrals(體積分)面板,可以獲得區域的體積或者指定變量的加法和、體積積分、體積加權平均、質量加權積分或質量加權平均。啟動該面板的菜單操作如下:Report -> volume integrals

生成體積分報告的步驟如下:

1.在 Options(選項)下可以選擇 Volume(體積)、Sum(加法和)、Volume Integral(體積分)、Volume-Average(體積平均)、Mass Integral(質量積分)或者 Mass-Average(質量平均)來指定準備計算的內容。

2.如果只希望計算區域的體積,則忽略此步,直接進入下一步,否則在 Field Variable(場變量)下拉列表中選擇參與計算的場變量。首先,在上面的下拉列表中選擇場變量的種類,然后從下面的列表中確定最后計算的變量。

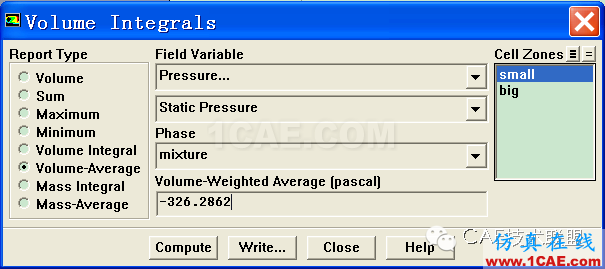

圖 4-19 Volume Integralsl(體積分)面板

3.在 Cell Zones(網格區域)列表中選擇將要進行計算的區域。

4.單擊 Compute(計算)按鈕。根據用戶選擇的不同,結果顯示欄上面的名稱將自動調整為 Total Volume(總體積)、Sum(加法和)、Total Volume Integral(總體積積分)、Volume-Weighted Average(體積加權平均)、Total Mass-Weighted Integral(總質量加權平均)或 Mass-Weighted Average(質量加權平均)等。

6、 柱狀圖報告

在FLUENT 中,用戶可以在控制臺窗口(文本窗口)中以柱狀圖格式打印出幾何和結果數據,或者在圖形窗口中畫出一個柱狀圖。用戶可以用Histogram(解的柱狀圖)面板生成一個這樣的柱狀圖,啟動該面板的菜單操作為:

菜單:Plot->Histogram

圖4-20 Histogram(解的柱狀圖)面板

要生成這樣一份報告,應該點擊Print(文字輸出)按鈕,而不要按Plot(繪圖)按鈕。

7、 參考值設定

參考值的設定在 Reference Values(參考值)面板(如圖4-21)中進行,啟動該面板的菜單:Report -> reference values

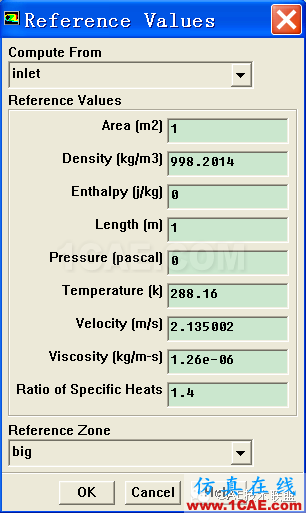

圖 4-21 Reference Values(參考值)面板

可以人工輸入?yún)⒖贾祷蛘咭赃吔缟系奈锢砹繛榛鶞?zhǔn)計算參考值,可以被設定的參考值有 Area(面積)、Density(密度)、Enthalpy(焓)、Length(長度)、Pressure(壓強)、Temperature(溫度)、Velocity(速度)、dynamic Viscosity(動力粘度)和 Ratio Of Specific Heats(比熱比)。對于二維問題,還可以定義   Depth(深度)。這個值用于計算通量和作用力,其單位是單獨設定的,與 Set Units(單位設置)面板中設置的長度單位無關。

如果用戶想根據某個邊界條件計算參考值,需要在Compute From(從……計算)下拉列表中選擇該邊界區域的名稱。需要注意的是,這種獲得參考值的方法僅能用于部分參考值的設置。比如參考長度和面積就不能從邊界條件中導出,用戶仍然需要人工設定這些值。

在使用人工方式設定參考值時,用戶只要簡單地在參考值(Reference Values)旁邊的輸入欄中鍵入每個值即可。

如果計算模型中使用了多個參考坐標系,或者在計算中使用了滑移網格,則可以畫出相對于指定參考區域的速度和其它相關量。在 Reference Zone(參考區域)下拉列表中選擇期望的區域,改變參考區域可以使用戶獲得相對于不同區域的速度值(還有總壓、溫度等)。

8、 關于算例設置的摘要報告

在計算過程中有時需要查閱算例設置,包括物理模型、邊界條件、材料屬性和求解控制參數等等。在FLUENT中可以將所有這些設置放在一份報告中,這樣就大大減少了在大量面板中逐個檢查算例設置情況的麻煩。

用 Summary(摘要)面板可以得到一個關于算例設置的摘要報告(見圖4-22),啟動該面板的菜單操作如下:

菜單:Report -> Summary...

圖 4-22 Summary(摘要)面板

生成一個摘要報告的步驟如下:

1.在 Report Options(報告選項)列表中選擇用戶想在報告中看到的信息,可供選擇的項目包括 Models(模型)、Boundary Conditions(邊界條件)、Solver Controls(求解器控制參數)和 Material Properties(材料性質)。

2.如果單擊 Print(文本輸出)按鈕,則信息在 FLUENT 的控制臺窗口里面輸出;如果單擊 Save(保存)按鈕,并在 Select File(文件選擇)窗口中輸入文件名,則信息將被保存在一個文本文件中。
