周期性流動(Periodic Flow)仿真分析備忘錄

2016-10-06 by:CAE仿真在線來源:互聯網

過了一遍Tutorial中的周期性流動的例子,把需要記下來的地方整理出來。

周期性流動的設定有以下三個方面比較特殊,其他的與一般的流動問題相同:

1.創建周期性邊界:需要輸入文本命令創建

輸入命令:mesh/modify-zones/make-periodic 回車

Periodic zone[()]輸入邊界名稱,回車

Shadow zone[()]輸入邊界名稱,回車

Rotational Periodic?( if no, translational ) [yes]no(如果是旋轉的周期性邊界則輸入yes或直接回車)

Create periodic zone?[yes]回車

Auto detect translation vector? [yes]回車

然后FLUENT自動檢測,如果沒問題就報告periodic zone已經成功創建。

對于初次接觸Periodic flow的人來說,這里 "Periodic Zone", " Shadow Zone"有點兒不好理解,這里把tutorial中的例子拿來做個說明:

如圖一所示的周期性流場可以取其中的一部分(虛線框內)作為代表來進行仿真。虛線框內的部份可按圖二所示設置邊界條件。

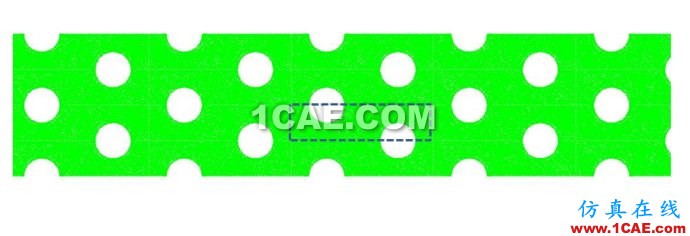

圖一周期性流場

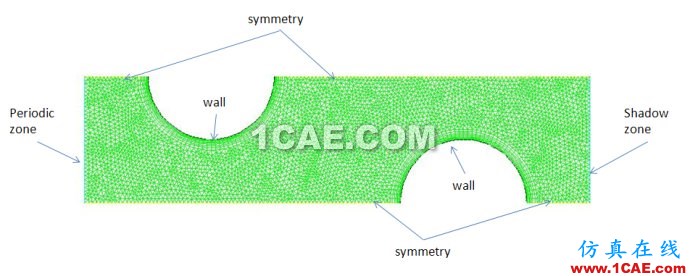

圖二邊界條件設置

其中左右兩端的邊界在周期性流場中進行重復的時候是相接的,所以右邊的邊界可以稱為左邊邊界的"shadow".

2. 在邊界條件窗口下定義周期性邊界的質量流量或者壓力梯度

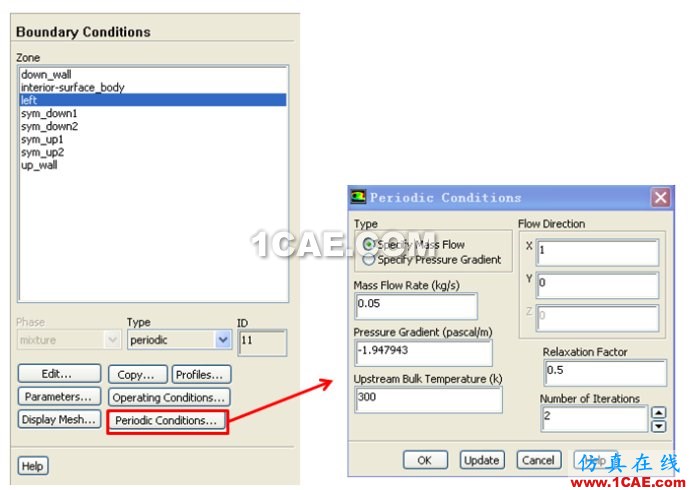

路徑:Boundary--->Periodic condition參照下圖

3. 后處理時修改顯示設定使其顯示多個周期

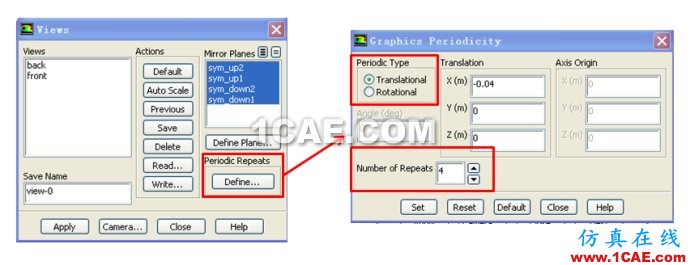

路徑:display--->views--->periodic Repeats 在打開的窗口更改重復方式和次數。參照下圖:
