關于FLUENT的UDF

2016-10-06 by:CAE仿真在線來源:互聯網

fluent中的UDF功能為用戶提供了一些模擬的靈活性,因?yàn)檫@幾天用得勤,所以接觸了一下,談?wù)勈褂盟母惺?首先很多newbie學習UDF時習慣上百度或者google搜索一些資料,當然更多的是一些實例,然后照著步驟做一下,當然這對快速熟悉UDF的部分功能還是有幫助的;其實學習UDF最好的教程當然是ANSYS官方的UDF Manual,這個可以直接在百度文庫或者sina Vdisk上下載得到,當然該手冊是英文的,也有一些熱心的網友做了一些中文版的,但還是覺得中文的看起來別扭并且翻譯得太~~(此處省略N個字~),建議大家直接看英文的。

有了這個手冊,大家編寫UDF的時候只需要查相應的宏即可,一般在相應的宏的介紹中都有一些實例,大家依樣畫葫蘆就可以了。這里舉出1個小例子。

1.導熱系數的隨溫度變化的例子。

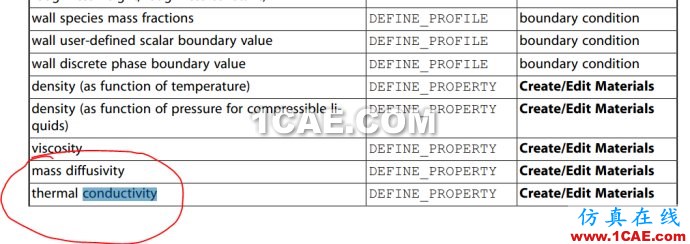

首先大家在UDF Manual中搜索conductivity,查看一下該參數是由哪個宏來定義的,我們可以看到如下搜索結果:

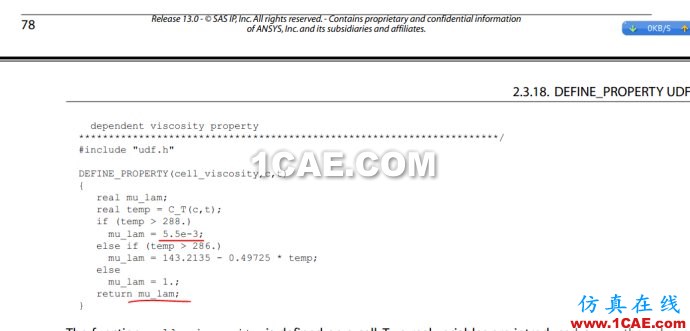

于是我們知道要使用DEFINE_PROPERTY這個宏來進行定義conductivity,下面我們需要做的就是找到該宏的使用示例。跳轉到DEFINE_PROPERTY的介紹可得到如下示例代碼:

復制該段代碼,將mu_lam后面的值改成導熱系數的值,把同溫度的關系修改一下即可。

當然大家還要明白宏中各個輸入?yún)?shù)的含義,在Manual中都有詳細的介紹,比如這里的cell_viscosity是你自己定義的名稱,可以為任何名字,當然最好是要讓別人一看就知道你是在定義什么參數,比如這里一看就知道在定義粘度。c,是計算單元,t則是單元的溫度。

一般而言通過查Manual手冊能解決一部分不是特別裝那啥滴問題,復雜的問題也只不過是各種宏的組合而已。

授人以魚,不如授人以漁~~~

Vector

2013.7.11
