Fluent動網格一個簡單實例（dynamicmesh）

2016-10-06 by:CAE仿真在線來源:互聯網

1.問題描述

簡單的氣筒吸氣過程的模擬,左邊開口為氣筒進氣口,右邊的運動邊界模擬活塞的運動,運動速度為3m/s。

Fluent動網格一個簡單實例(dynamic wbrmesh)

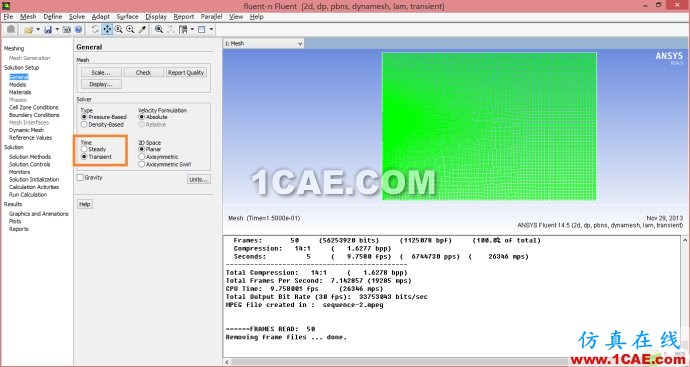

2.首先讀入網格,check&scale;因?yàn)橛袆?dòng)網格,所以該問題必然為非穩態,故在general面板中將time中改為transient。

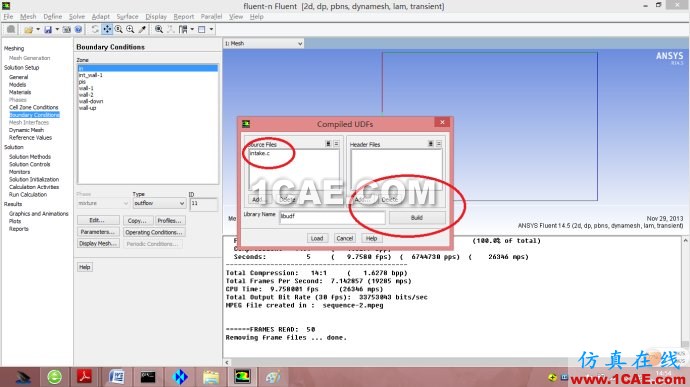

3.因?yàn)檫\(yùn)動邊界的運動速度和方向需要在UDF中定義,所以讀入并編譯UDF文件。define-->user define-->function-->compiled

4.模型材料等設定保持不變,將左邊開的小口設為outflow邊界條件

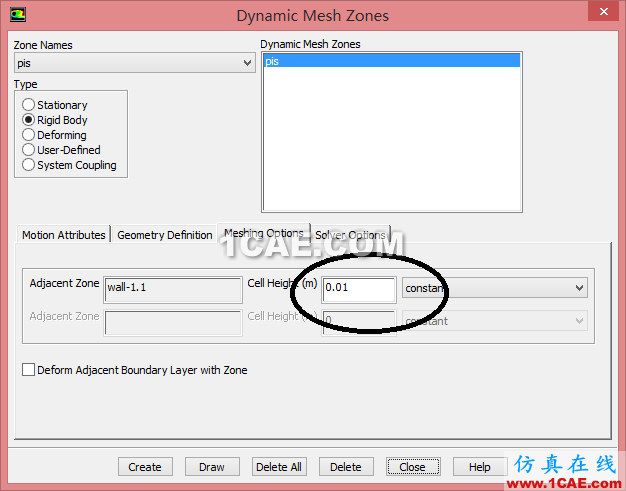

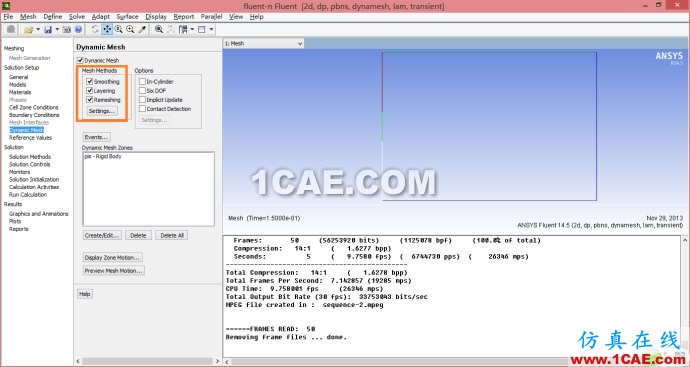

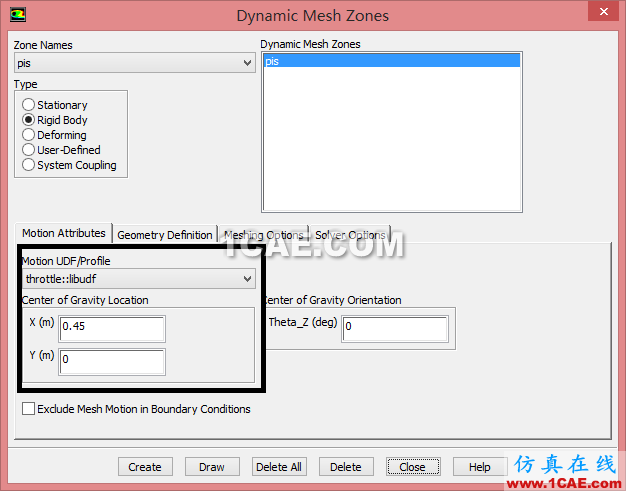

5.在dynamic mesh模塊下選中dynamic mesh,在mesh method中選擇layering 以及remeshing,當然通常為了省事,我通常一股腦全選,并保持默認參數就行了,具體設置可參考user guide等。右邊的壁面設為事先用UDF定義的速度。在mesh option中將cell height設定為初始網格的大致高度,我這里大約為0.01m,所以設定為0.01。

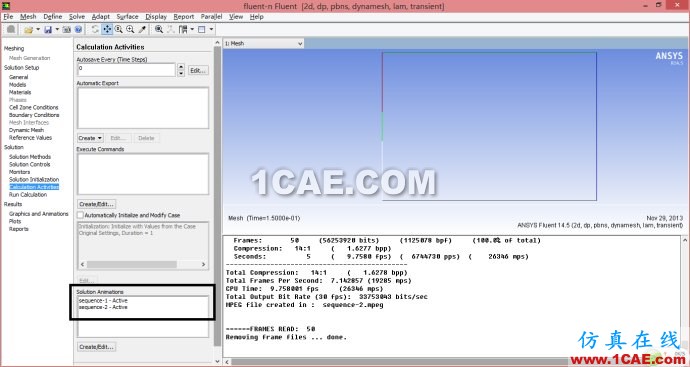

6.求解,并監視壓力云圖以及速度矢量場的變化。

7.求解結果,可以明顯的看到在入口附近有兩個對稱的渦。

略

附UDF代碼:

#include "udf.h"
#include "unsteady.h"
#include "stdio.h"
#include "stdlib.h"
real current_time = 0.0 ;
Domain * domain ;
Thread * thread ;
real NV_VEC( origin ),NV_VEC( force ),NV_VEC( moment ) ;
DEFINE_CG_MOTION(throttle,dt,vel,omega,time,dtime)
{
current_time = CURRENT_TIME ;
vel[0] = 3;
Message("time=%f omega=%f\n",current_time) ;
}
