搜索fluent接觸熱阻的設置方法
2016-10-24 by:CAE仿真在線 來源:互聯網
兩固體接觸面之間填充一層其他介質,或由于粗糙度的影響,兩固體實際的接觸僅發生在一些離散的面上,且接觸面的空隙里充滿熱導率很小的介質(如空氣等)。當界面有熱量傳遞時,會在界面間產生一定的溫度降落,引起這種溫度降落的熱阻成為接觸熱阻。

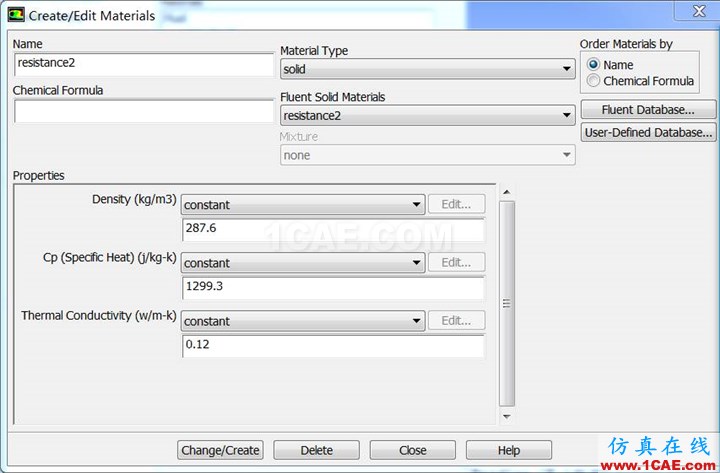

設置方法Step 1:定義接觸面材料

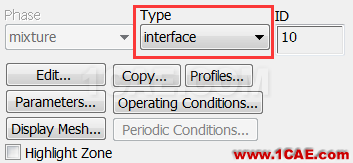

Step 2:定義接觸面interface
在boundary conditions里設置耦合面的Type為interface,并在mesh interfaces欄匹配interface對。

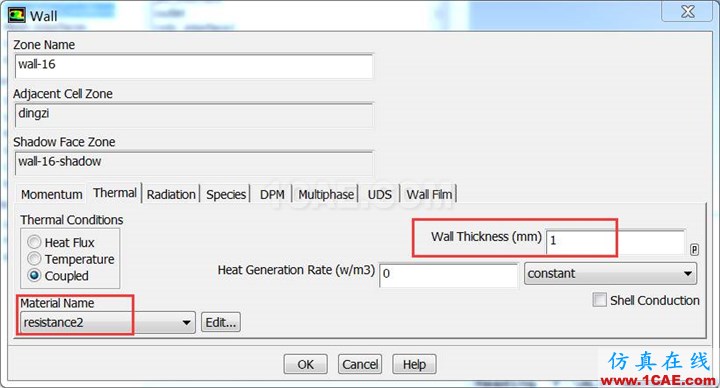

Step 3: 定義接觸面厚度
定義完interface之后,在boundary conditions里會自動生成一對匹配的wall和wall_shadow,設置材料和壁面厚度。
