我與CFD不得不說的故事

2016-10-14 by:CAE仿真在線來源:互聯網

在某一行當呆的時間久了,自然會有一些個人的感想。以前很少去認真的思考和總結。論語說過“學而不思則罔,思而不學則殆",在學習之余,進行深入的思考與總結必不可少。從2007年接觸CFD以來,進入這個行業也差不多5年了。在很多人看來,這時間很短,是的,CFD涉及的領域何其廣泛,五年的時間用來入門只怕都不夠。然而我并非計算流體力學專業,對于現在所從事的機械專業來說,應用CFD更偏重于解決工程問題,因此,五年的時間,用于CFD在機械行業的應用入門,似乎也差不多。

在接觸CFD之前,我對于這三個英文字母所代表的含義一無所知,而且在本科階段,我也未曾學習過流體力學相關的課程。因此,那次導師讓我利用CFD進行氣體擴散仿真時,我是稀里糊涂的答應下來的。現在回想起來,當時答應他主要存在以下一些原因:(1)剛進實驗室,想給老師留下個好的印象。總不能第一個任務就說不會吧。(2)當時是什么也不會,初生牛犢不怕虎,而且當時比較年輕,有一股學習的勁頭。(3)我比較好面子。總之,就這樣上了CFD賊船。

由于項目時間緊,因此在理論知識一片空白的情況下,我開始了CFD之旅。我的CFD之旅是從一款叫CFX的軟件開始的。當時使用的版本是5.6版本,至今我還保留著這個古老的版本,因?yàn)?.7版本之后的CFX去除了模型建立模塊,而且5.7及以后的版本都烙上了ANSYS的印記,所以5.6版本的CFX可以說是一個較為特殊且經典的版本,值得收藏。

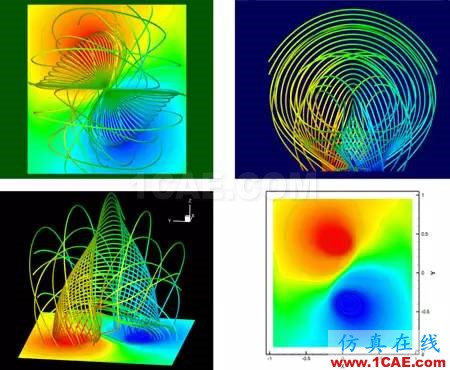

CFD視覺繪圖軟件

當時什么也不懂,不過還好,實驗室有師兄師姐在用,而且隔壁寢室有兄弟也在使用,所以可以說我擁有一個比較好的入門環境。雖然有好的學習環境,雖然說師兄師姐們很熱情,但總不能什么問題都去問他們吧,這樣多不好意思,大家都很忙的。這時候一個師兄給我制定了個學習計劃:首先進行實例練習,其次進行軟件文檔及理論知識的學習。這種方法直到現在我還在使用。CFX擁有完善的軟件文檔,尤其是文檔中所帶的實例,都是step by step的教程,特別適合新手入門。在沒日沒夜的奮戰了兩周之后,對CFX有了一個比較感性的認識,對其進行流體仿真的一般步驟有了初步的了解。所以現在碰到有人問我怎樣入門CFD軟件,我總是建議他從實例入手,當然這并不適合每一個人,可能對于零基礎的人比較有效。

軟件界面及一般操作過程基本熟悉之后,其實要進行實際問題的應用還是存在很大的問題。我當時就是那樣,比如說,模擬一個流動問題,要考慮的問題很多:層流還是湍流?要不要考慮粘性?要不要考慮介質的壓縮性?溫度變化要不要考慮?如果介質數量不止一個,那應該如何去考慮?要考慮時間嗎?等等這些問題,對于只會操作軟件的人來說回答起來很是困難,怎么辦呢?沒有什么好的辦法,只能自己去補充理論方面的欠缺了。這時候可以參考軟件的理論文檔以及專業的流體力學及計算流體力學書籍。流體力學可以幫助選擇合適的模型及參數,計算流體力學可以幫助調整求解器參數,以更高的精度及更快的收斂速度完成計算。然而不幸的是,這兩門課程學習起來都不輕松,需要花費大量的時間和精力。但是項目時間很緊,不允許花費如此之多的時間用于理論的學習上。這時候周圍的學習環境的作用就體現出來了,為了應付項目需要,我?guī)缀跏抢昧怂械目臻e時間惡補基礎知識,同時在茶余飯后,幾乎是逮到時間就咨詢師兄師姐以及周圍對CFD有一定了解的前輩,這段時間大約維持了半年。流體仿真項目結束了,我也很累了,再加上后續項目是一個做固體結構的,所以暫時CFD被放到了一邊。

【歡迎關注“模擬在線”,計算機模擬的服務型媒體】

再接觸CFD是在08年。與CFD的接觸源于一次協助。別的項目組由于趕工期,所以臨時將我抽調過去,那個小組主要進行的是利用FLUENT進行化學反應模擬。就這樣我結識了fluent與gambit。那時候使用的是fluent6.3版本。雖然我不怎么喜歡那個界面,但是沒有辦法,我不是負責人沒有權利更改工具。令我最難受的是gambit,那黑乎乎的界面居然還要搭配一個在桌面上怎么也去不掉圖標的exceed(后來我知道怎么去掉了,哈哈)。不過gambit的建模方式與CFX-BUILD很類似,基本上都是采用自底向上的建模方式(當然他們都可以使用自頂向下,不過不常用),再加上機械行業背景,所以GAMBIT的入門幾乎沒使用多少時間,大概就兩三天吧,不過這僅限入門而已,gambit還有很多高級功能至今我都不會使用。

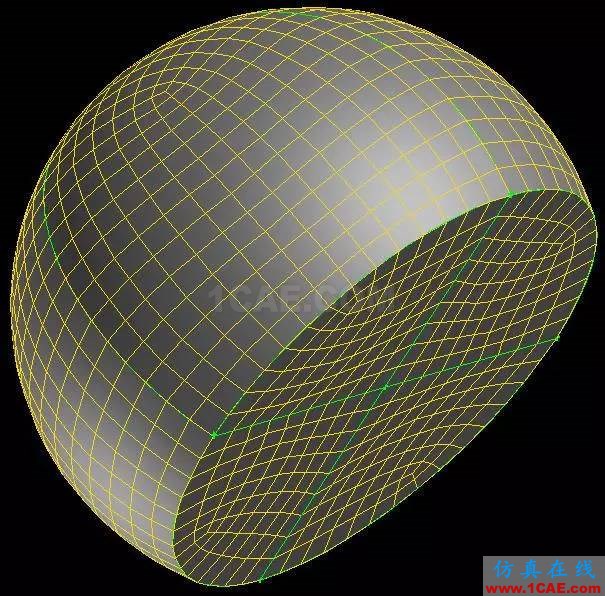

gambit網球格

gambit是一款比較容易上手的軟件,建模思路很清晰,由點建面,由面成體,然后劃分網格,指定邊界類型,輸出網格。但是很杯具的是,gambit似乎對內存及網格數做了限制(后來才知道是真的做了限制,需要特別進行設置才行),應付大型模型經常力不從心的死機,有時候常常是網格劃分到一半就卡機死機,讓你悲痛欲絕。所以我有點想拋棄它了。一個偶然的機會,看到一個師兄在用一款不是gambit的軟件劃分網格,問過才知道那款軟件叫ICEM CFD。雖然師兄利用ICEM CFD劃分的是四面體網格,但是網格顏色挺漂亮,花花綠綠的,我第一次見到網格還能顯示得如此漂亮,在那一刻,我愛上了ICEM CFD,從此與之結下了不解之緣。

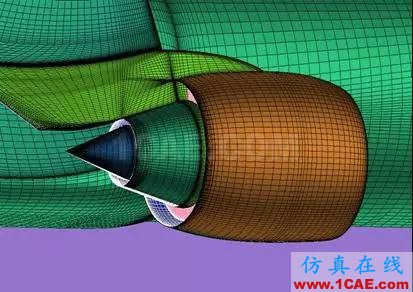

ansys ICEM CFD

ICEM CFD是一款界面比較友好的軟件(這是針對11.0以上版本說的,之前的版本界面并不好),對于劃分非結構四面體網格來說,操作也挺簡單的,只需要設置少量的參數就可以輸出網格(當然,這時當時的想法,現在才發現,劃分高質量四面體網格其實比六面體要難),而且也不容易死機,很能夠應付大規模的模型,所以當時直接拋棄了gambit,改投ICEM CFD的懷抱。現在看來,這做法是對的,因?yàn)間ambit更新到2.4版本后幾年了也不見更新,而ICEM CFD至今還在更新。一款軟件一旦停止更新即意味著生命周期的結束,所以gambit已經死了,而ICEM CFD依舊活著。(官方觀點:GAMBIT的網格劃分算法已經集成到meshing中去了)

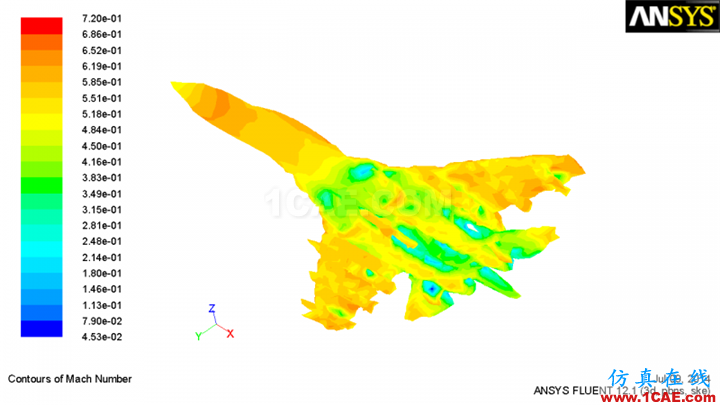

fluent飛機戰斗機外流場分析

FLUENT是一款比較精干的軟件,個頭很小。FLUENT6.3的安裝文件只有一百多兆,主要是因?yàn)槠鋬H僅只是一款求解器,不具有前處理功能。也就是說它不能自己生成模型,需要從外部導入已經生成的模型進行計算。幸好這時候的ICEM CFD與FLUENT均屬于ANSYS公司,所以兼容性挺好。從ICEM CFD生成的網格文件導入到FLUENT中很少出錯。FLUENT6.3的界面并不美觀,但是菜單安排還算合理,不會讓使用者滿世界的亂找(一個這方面的反例是ANSYS軟件)。而且我喜歡FLUENT的計算過程中結果動畫輸出功能,CFX沒有這個功能。該功能可以方便直觀的定性判斷計算結果是否合理。當然這個時候我對于FLUENT的使用還處于表面階段。

真正的進行CFD的學習是在09年的暑假,那一個暑假共看了四本書:李人憲《有限體積法基礎》第2版、陶文銓《數值傳熱學》第2版、(美)費斯泰赫《計算流體力學導論:有限體積法》第2版、張建文《流體流動與傳熱過程的數值模擬及應用》,我不去評價這幾本書的質量,但是對于我的幫助的確很大。第一本書的很多內容是翻譯自第三本書,第四本書其實是翻譯自patanka的《Heat Transfer and Fluid Flow Numerical Calculation》。從這些書中,明白了湍流模型是怎么回事兒,迎風算法是怎么回事兒,SIMPLE算法又是怎么回事,瞬態與穩態的差別在什么地方,很多以前模糊的概念一下子就清晰了。

后來CFD模擬做多了,軟件操作問題不大,但是對計算結果的精度產生了懷疑,對計算結果的驗證方式產生了濃厚的興趣,直到今天,還在此方面苦苦糾結。
