搜索漸縮漸擴管CFD和理論計算對比
2016-10-07 by:CAE仿真在線 來源:互聯網
在這個帖子開始之前,先說說博客留言的問題吧。 很多人在博客中給我留言,或者發郵件給我尋求幫助。很抱歉沒有回復大家的問題,很多問題其實仔細想想或者花點時間去學習下軟件和理論,就會有答案。畢竟本人一個人的精力有限,不可能每個人的問題都回答,請大家諒解。

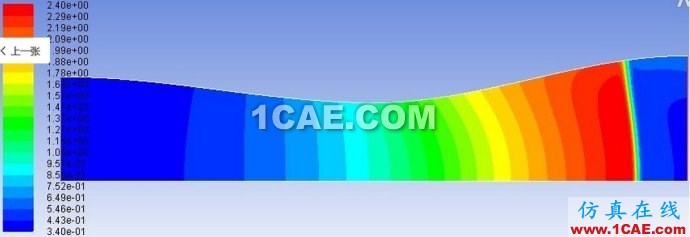

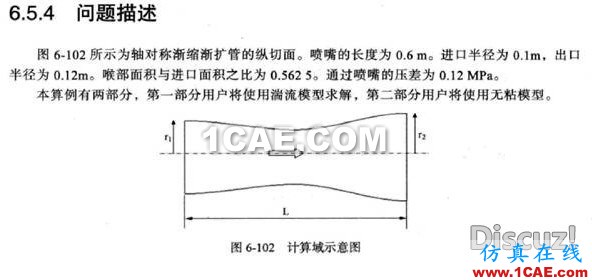

本次計算的案例從《精通CFD工程仿真與案例實戰》中得到,原文中詳細介紹了CFD分析的操作過程。恰好這個例子可以運用空氣動力學的知識進行理論上的預測,這里發現fluent中使用無粘模型的計算結果和理論計算很吻合,發出結果和大家分享下。
問題補充:進口的總壓0.22MPa,總溫300K,出口靜壓0.1MPa,喉口的半徑為0.075m

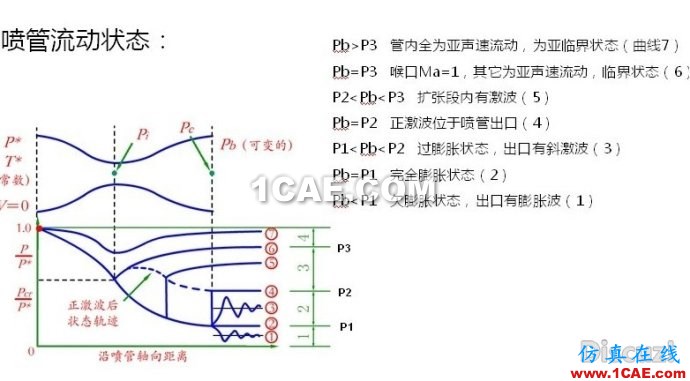

理論上來講,這種拉法爾噴管的工作狀態可以分為以下幾種:
假設:忽略氣體和噴管壁面間的換熱,不計管壁與氣體間的摩擦作用,流動是一維定常的,氣體為定比熱的完全氣體。根據上面的假設,可以利用一維等熵流氣動函數表,作以下理論計算。

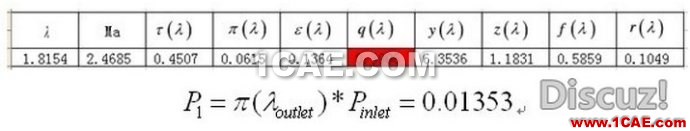

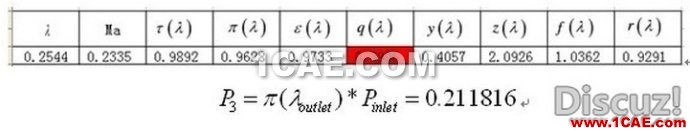

既當噴管的出口壓力為0.01353MPa時,噴嘴正好工作在完全膨脹狀態;
假設噴管內有正激波,而且正激波正好在噴嘴的出口,根據上面的計算,出口的Ma=2.4685,查正激波表可得:

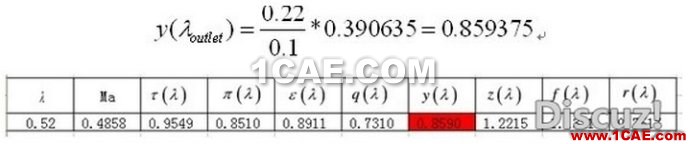

(2)計算出口的Ma和噴管的流量
噴管的流量:

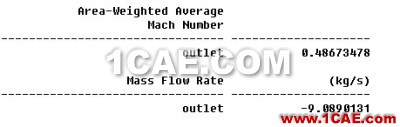

結論: 出口的Ma數為0.4858,噴管的流量為9.0681kg/s。下圖是fluent的統計結果:出口Ma數0.4867,噴管流量9.089kg/s

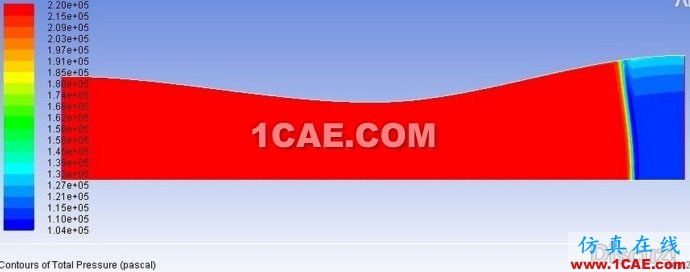

(3)確定激波的位置:
根據上表:激波處,噴管的截面積: As=At/q ,得到激波處噴管的半徑: r=0.11686m。
對空氣動力學了解的不多,恰好在書上看到類似的case,而且又可以從理論上推導,拿出來看看fluent的計算結果是否和理論可以對上。 本文中有任何不對的地方,大家可以提出來改進。
