下面簡單演示如何利用workbench對渦輪葉片等旋轉機械流體進行流體仿真前處理:

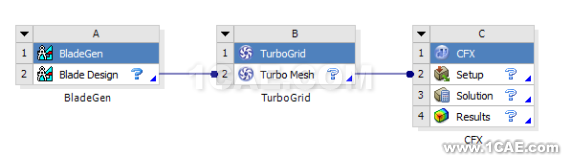

1、打開workbench,構建BladeGen、TurboGrid以及CFX模型。
2、根據葉片參數構建葉片模型

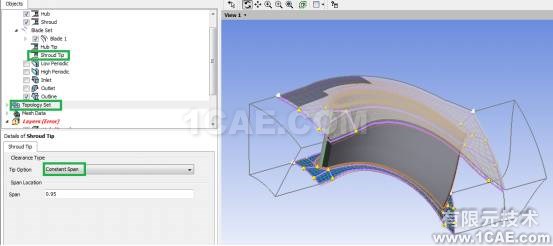

3、導入TurboGrid里,設置Shroud Tip等參數,取消“suspended object updates”選項,完成葉輪流道網格拓?fù)浣Y(jié)構的劃分。

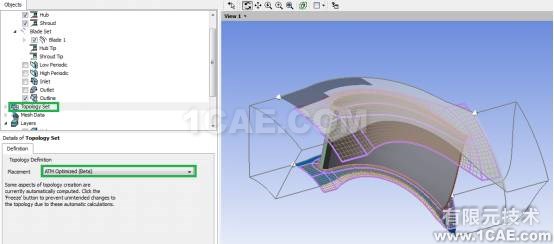

4 、選擇拓?fù)鋬?yōu)化方式,雙擊Topology set進行選擇。

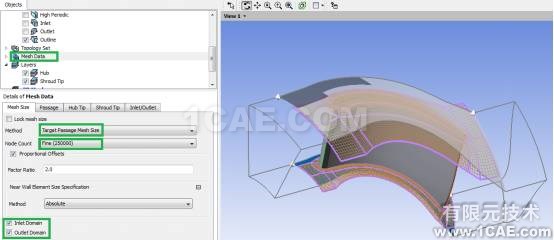

5、設置網格參數,選擇Mesh Data,設置時,需選中inlet domain及outlet domain,有助于后續CFX分析時設定domain等。

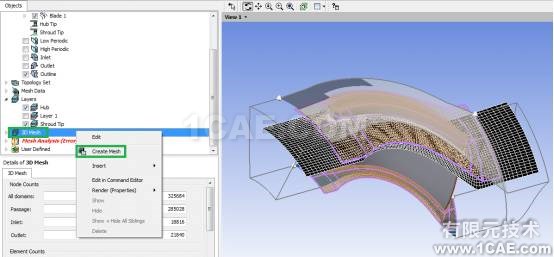

6、創建網格,選擇3D Mesh,選擇Create Mesh。

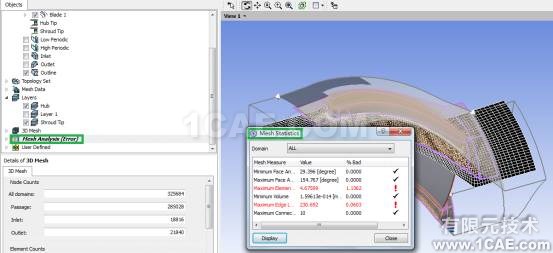

7、查看網格質量,選擇Mesh Analysis(error),查看Mesh Statistics內網格統計情況,參數不可超出最大值或最小值過多。

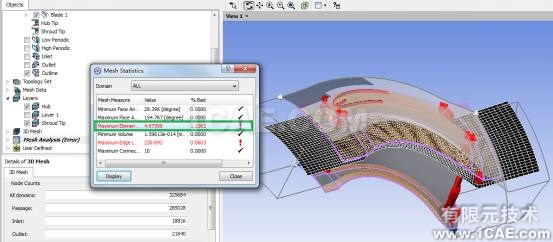

8、選擇超差項,可觀察具體超差項網格參數。

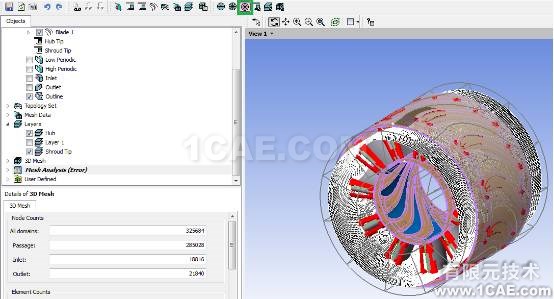

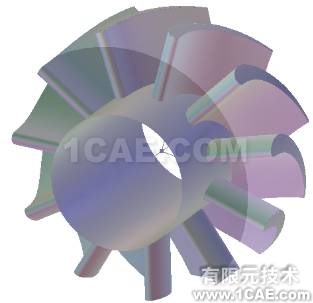

9、選擇Display All Instances查看整體結構網格情況。

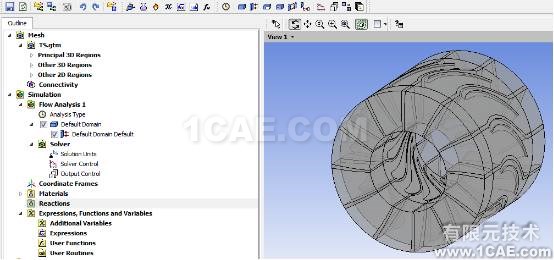

10、將網格導入CFX里,可以得到流道模型及網格。
