經驗分享——用Profile文件定義邊界條件或動態網格的運動

最近做的一個動網格的仿真case里用到了Profile文件來定義邊界在Z軸方向的速度。

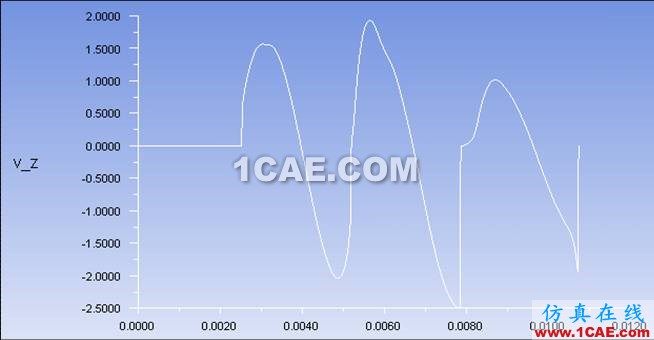

速度曲線是這樣的:(橫軸是時間軸,單位為s;縱軸是速度軸,單位為m/s)

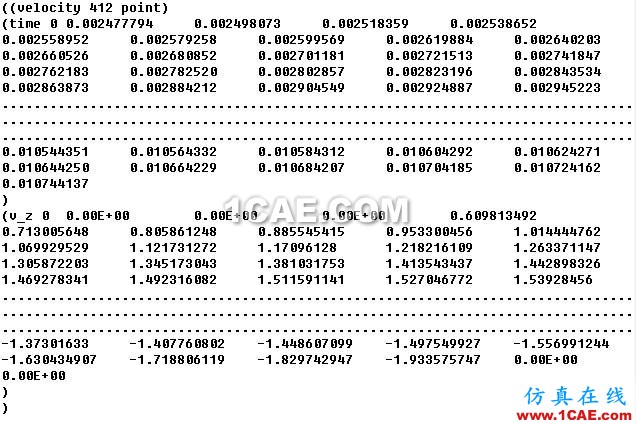

這條速度-時間曲線我用了412組數據來描述,相應的profile文件是這樣的:(數據太多,用....省略掉了一些)

網格的變化和計算結果與預想很一致,說明profile文件設置沒問題。

但是,隨后我用相同方式設置壓力入口的壓力隨時間變化的profile時卻遇到了問題。同樣用412組數據來描述pressure inlet入口的壓力,但實際的壓力值卻一直保持在0時刻的壓力值上。后來更改了profile文件的第一行才解決了這個問題。

原來的profile文件第一行寫的是

((pressure 412 point)

結果運算的時候FLUENT軟件沒有將它當成瞬態的情況。而且運算時對話平臺一直警告profile文件每沒有給出位置坐標信息。我想這是因?yàn)镕LUENT把這個profile當成了壓力在入口平面不同位置的分布信息,而不是壓力隨時間變化的瞬態profile。
更改后的第一行為
((pressure transient 412 0)

也就是聲明了這是一個瞬態的profile,最后那個0表明這個壓力profile是非周期性的。更改后的壓力就和定義的一樣隨著時間變化了。

也就是說,在設置動態網格時,即便沒有在profile文件第一行聲明這是瞬態profile,FLUENT也能識別出這是瞬態的。但是在定義瞬態pressure inlet時則必須在profile文件第一行聲明這是瞬態profile,否則FLUENT無法識別?？傊?在使用profile文件時要小心確認所定義的變量,如果變化與定義不一致,可能是profile文件沒有設置正確。

(完)
