創建interface邊界時為什么產生那么多interior邊界和wall邊界等垃圾？

2016-09-30  by:CAE仿真在線  來源:互聯網

在FLUENT中創建interface邊界對兒后,往往邊界list中多出來了一些邊界。

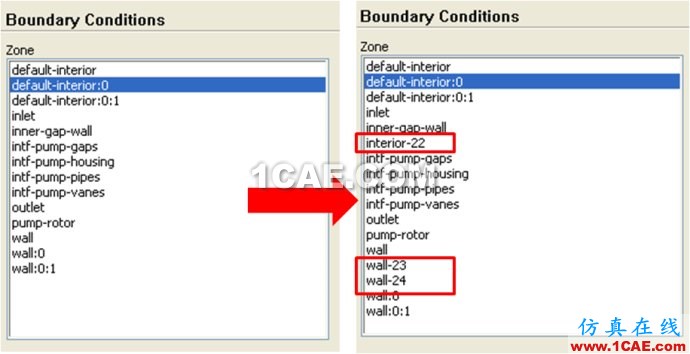

如下圖一所示,創建了一對兒interface邊界后,邊界list中多出來了3個邊界:interior-22, wall-23, wall-24

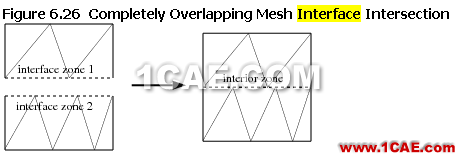

(Help文件原文)To compute the flux across the non-conformal boundary, ANSYS FLUENT must first compute the intersection between the interface zones that comprise the boundary. The resulting intersection produces an interior zone where the two interface zones overlap (see Figure 6.26).
就是說為了計算穿過interface面的能量和物質,FLUENT需要先計算interface面的交集區域。這樣,這對兒interface邊界的重疊部份就形成了一個interior邊界。(參考圖6.26)

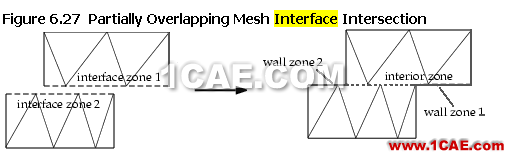

如果interface邊界不完全重合,FLUENT就會產生wall邊界來表示不重合區域,如圖6.27所示。

幫助文件還給了一個例子來加深理解:

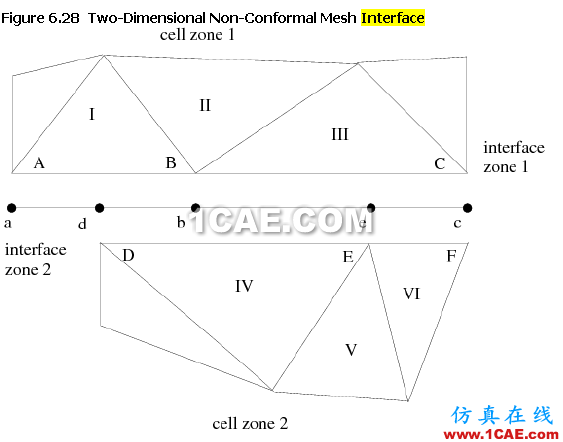

在圖6.28所示的一對兒interface邊界上,兩個interface重合的部份--線段“dbec”形成了一個interior邊界,不重合的部份--線段“ad”形成了一個wall邊界。

當計算穿過interface進入cell-IV的能量和物質時,FLUENT用邊界“dbe”來代替“DE”計算從cell-I和cell-III交換的能量和物質。

(完)
