GAMBIT、ICEM、HYPERMESH耦合面的處理方法

2016-09-20  by:CAE仿真在線  來源:互聯網

前兩天在論壇里碰到有朋友問關于使用fluent仿真流固耦合,使用hypermesh作為前處理時的耦合面的方法,剛好今天有點時間,借此機會總結一下GAMBIT、ICEM和HYPERMESH這三款軟件作為fluent的前處理軟件時,劃分耦合面網格時的方法,由于前兩者大家用的比較多,只做大概敘述,主要詳述后者,大家誰有別的或者更好的辦法解決這類問題的,可以拿出來分享一下。

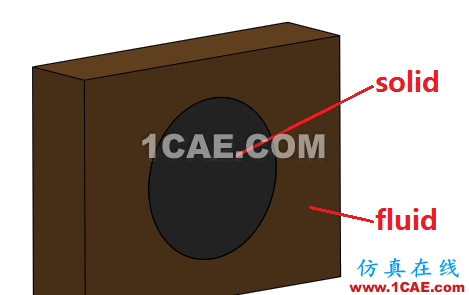

模型:簡單的一個圓柱發熱體,四周充滿水的流固模型,如圖1所示,導入前處理軟件時是兩個體。

圖1

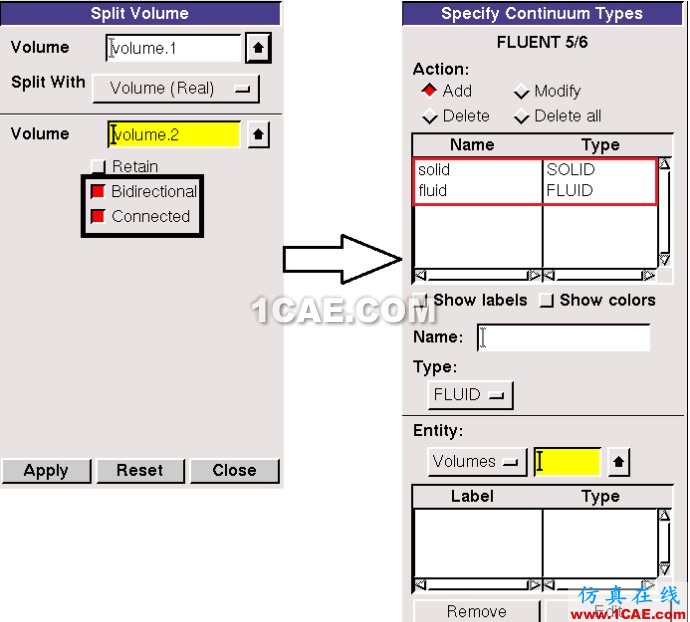

創建方法如圖2所示。

圖2

創建方法如圖2所示。

圖3

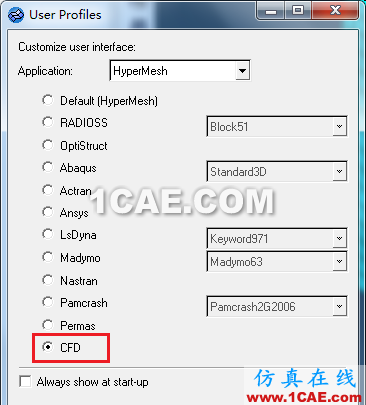

1.選擇CFD類型,如圖4所示,一般情況下打開軟件會直接彈出來,如果沒有彈出來可以Preferences->Usres Profiles進行選擇;

圖4

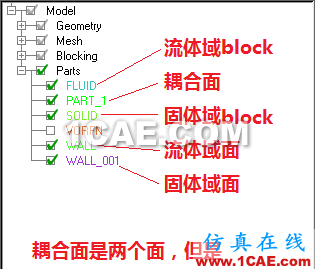

2. 建立相關的組件,如圖5所示

圖

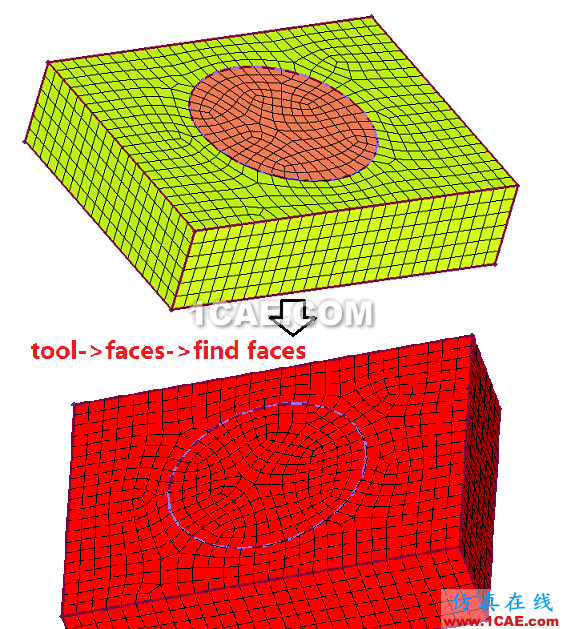

3.劃分三維網格,在耦合面的地方網格節點布置要一致,并做相關處理,如圖6、7所示。

圖6

圖7

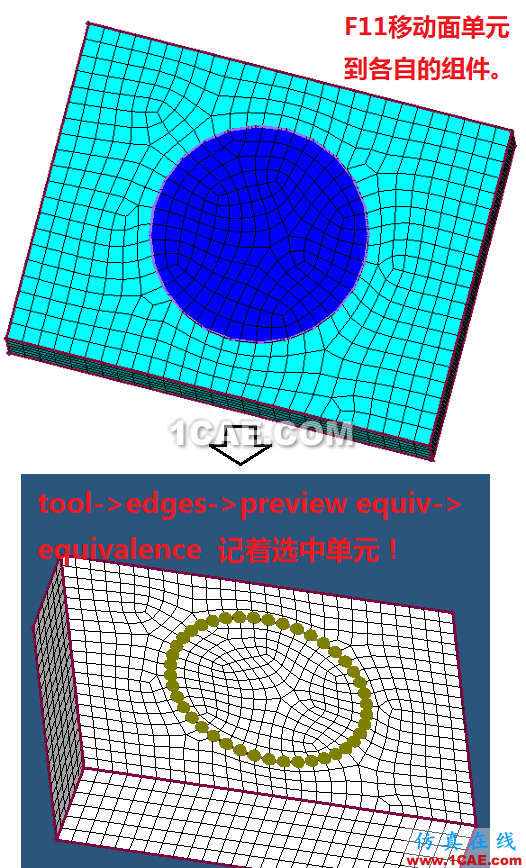

4.比較關鍵的一步,很多時候在耦合面處理的時候,會出現重復的網格,這時候要檢查重復網格,方法:tool->check elem->duplicates->save failed,F2->elem->retrieve->delete entity.

5.最后就可以導出cas文件了:utility->CFD/IO->Fluent cas/msh files->write->OK->選擇保存路徑和文件名稱->NO。

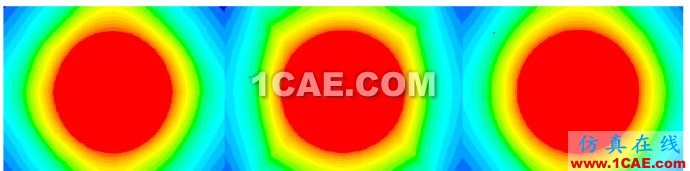

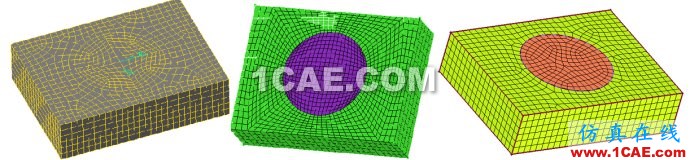

最后,附上三款軟件劃分的網格圖(如圖8)和分別用fluent軟件仿真之后提取的中間面的溫度分布圖(如圖9)。注:網格基本上是隨便劃分的。

圖8

圖9
