fluent 里頭有幾個單位概念unit,如:計算單位和設計單位、網格單位、縮放單位的關系
1、Define Units 通過菜單 define-》units設置,這里面的值是計算的單位,這個單位必須與網格尺寸的單位、udf代碼、參數輸入中的所有數值的單位保持一致
2、設計單位:即設計CAD模型時候使用的單位,這個單位極為原始模型單位,后面fluent中必須與之保持實質長度上的一致即可,比如創建的時候時1cm,則對應于fluent默認的1e-2m
3、網格單位:其實就是設計單位,因為劃分網格時候使用的單位同樣基于CAD實際模型的尺寸。但是這個要與網格放縮單位相互區別。
4、fluent網格單位放縮
這是個容易混淆的概念,很多人認為這就是fluent的單位,其實不是。
我們可以參考下面的fluent的幫助文件來進行原汁原味的說明:
#5.8.14. Scaling the Mesh
Internally, ANSYS Fluent stores the computational mesh in meters, the SI unit of length. When mesh information is read, it is assumed that the mesh was generated in units of meters. If your mesh was created using a different unit of length (inches, feet, centimeters, and so on), you must scale the mesh to meters. To do this, you can select from a list of common units to convert the mesh or you can supply your own custom scale factors. Each node coordinate will be multiplied by the corresponding scale factor.
Scaling can also be used to change the physical size of the mesh. For instance, you could stretch the mesh in the direction by assigning a scale factor of 2 in the direction and 1 in the and directions. This would double the extent of the mesh in the direction. However, you should use anisotropic scaling with caution, since it will change the aspect ratios of the cells in your mesh.
翻譯為:fluent內部使用的是SI國際單位,即m,kg,s,N,這個在讀取網格mesh數據時是默認的,即一個單位就是1m
下面是解釋:
為啥fluent提供一個Scaling the Mesh這樣一個明顯的功能呢?

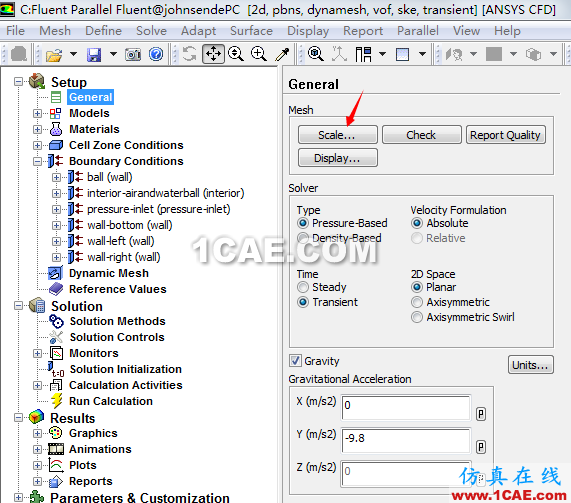

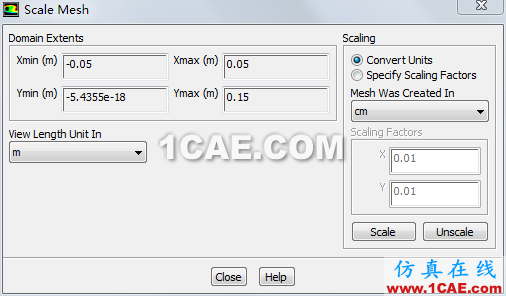

答案是:有些軟件輸出的mesh并沒有轉換成meter,比如mm,那么1mm在fluent中會認為是1m,這個時候請你打開這個窗口,看看xmin,ymin,xmax,ymax這四個模型規模,是否是對的,如果對的,則不需要去處理了,如果是不對的,那么就要執行scale
這個地方會影響fluent對模型尺寸的理解,一定要注意。
但是如果在icem,gambit或fluent meshing,ansys workbench mesh中直接輸入到fluent的基本不用做處理,因為他們都會在劃分網格的時候,完全遵守cad的原始尺寸轉換成SI單位了。
但是其他軟件這一點卻不能保證,所以還是要注意。
